ZQ 900-22

Artikelnummer: 101184329
ZQ 900-22

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produkttypebetegnelse:

ZQ 900-(1)(2)


(1)
111 sluttekontakt (NO)/1 brydekontakt (NC)
131 sluttekontakt (NO)/3 brydekontakter (NC)
222 sluttekontakter (NO)/2 brydekontakter (NC)
022 brydekontakter (NC)
044 brydekontakter (NC)

(2)
udenuden mek. NØD-STOP tast
Nmed mek. NØD-STOP tast
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.
  • 3 kabel indgange M 20 x 1.5
  • metal hus
  • envejs kobling / wire op til 75 m lang
  • Trykknap til frigørelse
  • Stillings indikering
  • Robust design
  • Stort ledningsrum
  • Drejning af trækøje ikke muligt
  • Ekstern vandtæt krave
  • Wire overvåget for knæk eller slap

Bestillings data

Produkttypebetegnelse

ZQ 900-22
Artikenummer (Bestillingsnummer)

101184329
EAN (European Article Number)

4030661332758
eCl@ss number, version 12.0

27-37-12-01
eCl@ss number, version 11.0

27-37-12-01
eCl@ss Nummer, Version 9.0

27-37-12-01
ETIM number, version 7.0

EC002033
ETIM number, version 6.0

EC002033

Godkendelser - Forskrifter

Godkendelser

cULus

CCC

Globale egenskaber

Forskrifter

EN ISO 13850

EN IEC 60947-5-1

EN IEC 60947-5-5
Materiale til kapsling

Metal, Zinkdruckguss
Materiale af husovertræk

enamelled
Materiale til dækslet

Plastik, Thermoplastik
Længde på wire, maksimum

75 m
Bruttovægt

1.440 g

Generelle data - egenskaber

Indikatorlampe

Nej
Antal hjælpekontakter

2
Antal sikkerhedskontakter

2

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1
Brugstid

20 År

Sikkerhedsklassifikation - Sikkerhedsudgange

B10D åbner (NC)

100.000 koblinger

Mekaniske data

Mekanisk levetid, minimum

1.000.000 koblinger

Mekaniske data - Tilslutning

Tilslutning, Stik

Skrueforbindelse M20 x 1.5
Tilslutningskvadrat, minimum

0,75 mm²
Tilslutningskvadrat , maksimum

2,5 mm²
Bemærk (tilslutningstværsnit)

Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.

Mekaniske data - afmåling

Længde på føler

69,7 mm
Bredde på føler

71,5 mm
Højde på føler, minimum

220,3 mm
Højde af føler, maksimum

236,3 mm

Omgivende forhold

Beskyttelses klasse

IP65

IP67
Ambient temperature

-25 ... +70 °C
Relativ fugtighed, minimum

30 %
Relativ fugtighed, maksimum

95 %

Omgivende forhold - Isolationsparametre

Isolations spænding

500 V
Fastsat impulsmodstandsspænding

6 kV

Elektrisk data

Termisk prøvestrøm

6 A
Brugskategori AC-15

230 VAC
Brugskategori AC-15

4 A
Brugskategori DC-13

24 VDC
Brugskategori DC-13

1 A
Koblingselement

2 Sluttekontakt (NO), 2 Brydekontakt (NC)
Koblingsprincip

Spring kontakt
Materiale til kontakterne, elektrisk

Sølv

Bemærk

Bemærk (generelt)

Ved længder på over 10 m kræves støtte vha. wire for hver 3-5 meter.

Anbefalet kabellængde for trækwire nødstopsafbrydere i henhold til den omgivende atmosfære.

Da kabelskoerne kan beskadiges, når der trækkes i wiren, bør der trækkes i wiren adskillige gange efter montering. Efter det, skal wiren efterstrammes med øjebolten eller strammeren.

Ved en distance på 2 - 5 meter, kræves der mellemliggende wire-understøttelse, se tilbehør

Den skruede G24-M20 indikatorlampe skal bestilles separat, se tilbehør.

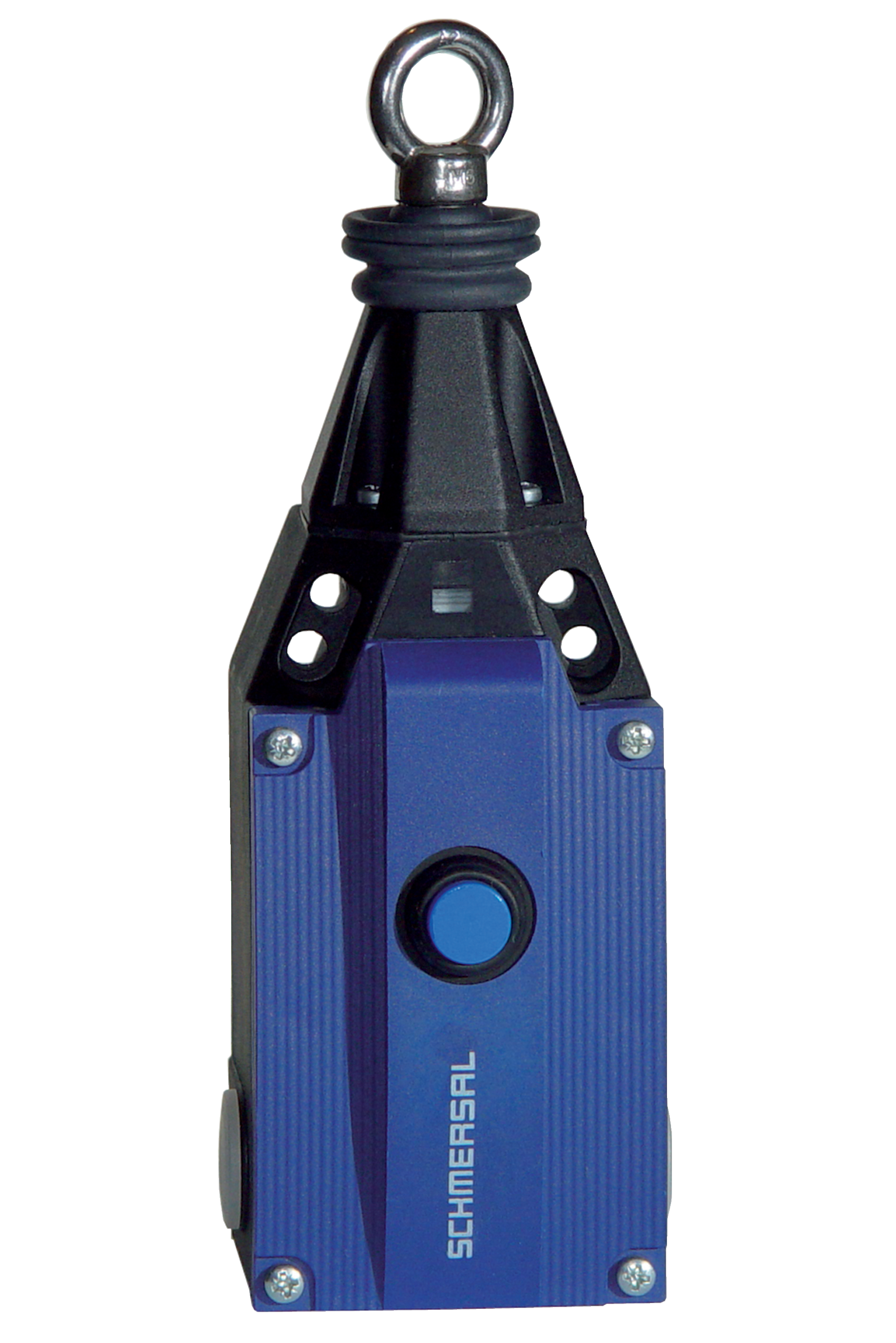

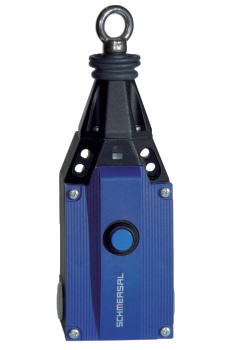

Produktbillede (katalogenkeltfoto)

kzq90f07

ID: kzq90f07

| 557,2 kB | .jpg | 352.778 x 528.8140000000001 mm - 1000 x 1499 px - 72 dpi

| 71,4 kB | .png | 73.73100000000001 x 110.772 mm - 209 x 314 px - 72 dpi

| 32,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,6 MB | .png | 166.55700000000002 x 249.67000000000002 mm - 2000 x 2998 px - 305 dpi

| 40,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

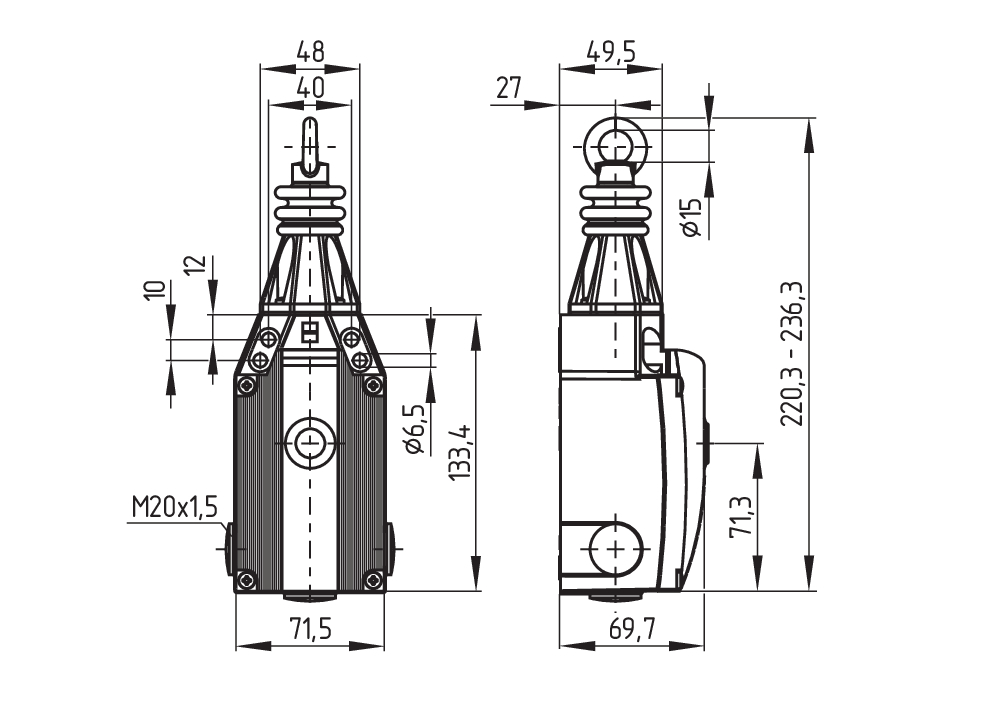

Dimensionstegning, grundlæggende komponent

1zq-9g02

ID: 1zq-9g02

| 60,2 kB | .cdr |

| 11,7 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

| 133,9 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

Diagram

ktf--k12

ID: ktf--k12

| 17,9 kB | .cdr |

| 101,3 kB | .jpg | 352.778 x 228.953 mm - 1000 x 649 px - 72 dpi

| 4,1 kB | .png | 74.083 x 47.978 mm - 210 x 136 px - 72 dpi

Karakteristisk kurve

kzq90d02

ID: kzq90d02

| 8,9 kB | .png | 74.083 x 53.975 mm - 210 x 153 px - 72 dpi

| 154,7 kB | .jpg | 352.778 x 257.175 mm - 1000 x 729 px - 72 dpi

Driftsprincip

kzq90a11

ID: kzq90a11

| 48,5 kB | .jpg | 352.778 x 88.9 mm - 1000 x 252 px - 72 dpi

| 4,0 kB | .png | 74.083 x 18.697 mm - 210 x 53 px - 72 dpi

Driftsprincip

kzq90a13

ID: kzq90a13

| 72,1 kB | .cdr |

| 72,8 kB | .jpg | 352.778 x 130.52800000000002 mm - 1000 x 370 px - 72 dpi

| 1,6 kB | .png | 74.083 x 27.517000000000003 mm - 210 x 78 px - 72 dpi

Driftsprincip

kzq90a03

ID: kzq90a03

| 28,7 kB | .cdr |

| 74,1 kB | .jpg | 352.778 x 103.01100000000001 mm - 1000 x 292 px - 72 dpi

| 1,7 kB | .png | 74.083 x 21.519000000000002 mm - 210 x 61 px - 72 dpi
