MV. 330-11Y-M20
- metal hus
- Langt lig
- 40 mm x 76 mm x 40 mm ( Grundudstyr)
- Passende til lave aktuatorhastigheder
- 1 kabel indgang M 20 x 1.5
- silikonefri
- sikker ved indsats på kraftværker
- Aktuatorhoveder kan omplaceres med 4 x 90º
- Aktuator kan omplaceres trinløst med 360º
- Armen kan omplaceres med 180º på akslen
Bestillings data
| Produkttypebetegnelse |
MV. 330-11Y-M20 |
| Artikenummer (Bestillingsnummer) |
131164341 |
| EAN (European Article Number) |
8905236107078 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
CCC |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Aktivt princip |
mekanisk |
| Materiale til kapsling |
Letmetal-trykstøbning, lakeret |
| Materiale af husovertræk |
enamelled |
| Bruttovægt |
283 g |
Mekaniske data
| Aktiveringshastighed, minimum |
1 mm/min |
| Aktuatormoment |
0,5 Nm |
Mekaniske data - Tilslutning
| Kvadrat |
13 AWG |
Mekaniske data - afmåling
| Længde på føler |
40 mm |
| Bredde på føler |
40 mm |
| Højde på føler |
136,5 mm |
| Diameter af rulle |
20 mm |
Omgivende forhold
| Beskyttelses klasse |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
| Modstand over for slag |
50 g / 6 ms |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
250 VAC |
| Fastsat impulsmodstandsspænding |
4 kV |
Elektrisk data
| Termisk prøvestrøm |
6 A |
| Brugskategori AC-15 |
230 VAC |
| Brugskategori AC-15 |
2,5 A |
| Koblingselement |
1 Sluttekontakt (NO), 1 Brydekontakt (NC) |
| Koblingsprincip |
Spring kontakt |
| Preltid, maksimum |
1,5 ms |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning - (tillæg/kort vejledning)
EF overensstemmelseserklæring
CCC-certificering
Hent sidste version af Adobe Reader

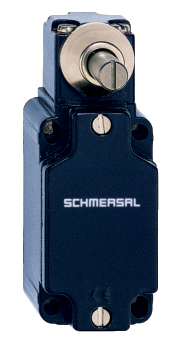

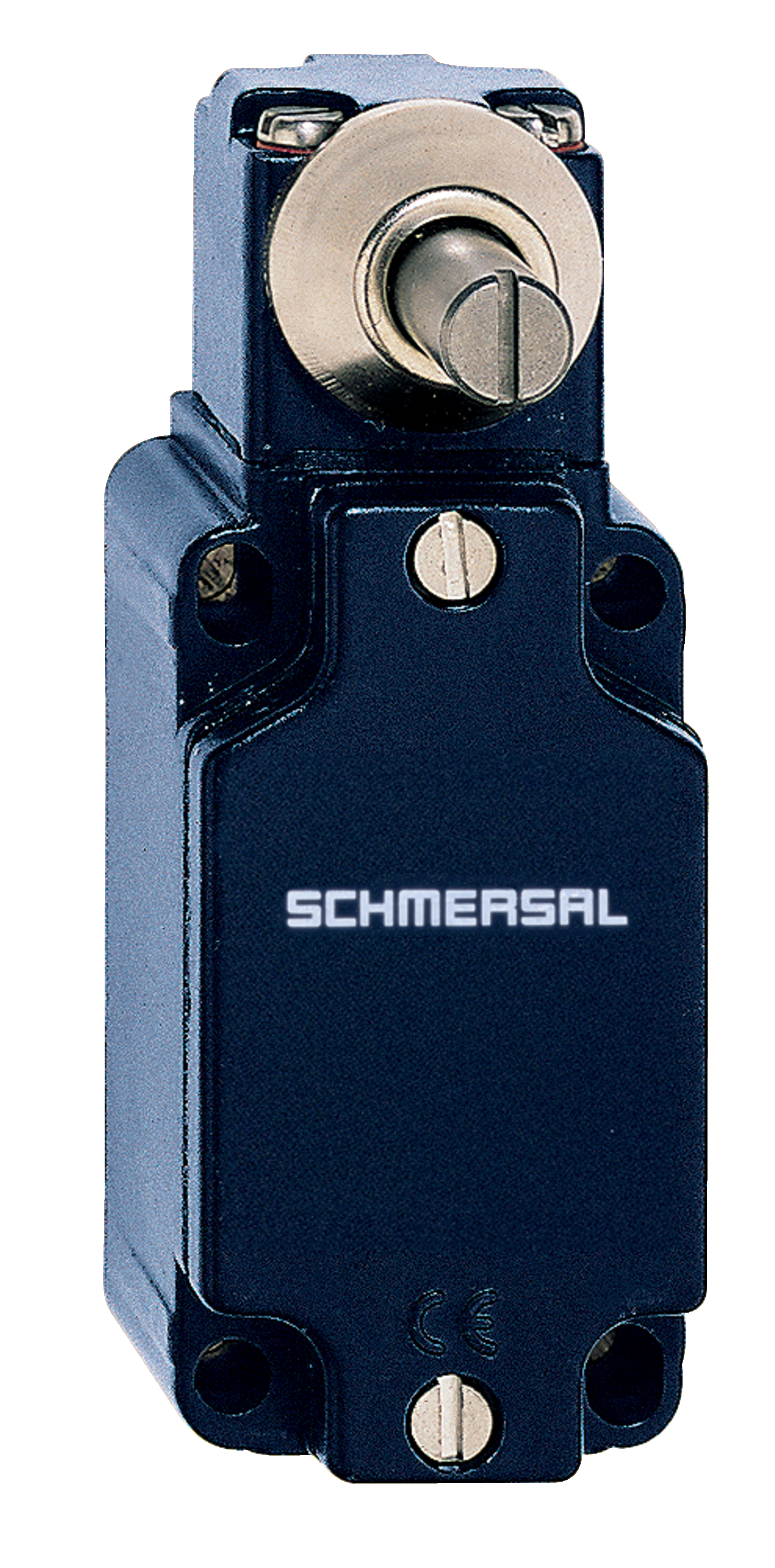

Produktbillede (katalogenkeltfoto)
ID: KM330F13
| 1,4 MB | .jpg | 352.778 x 714.022 mm - 1000 x 2024 px - 72 dpi
| 145,2 kB | .png | 74.083 x 149.931 mm - 210 x 425 px - 72 dpi
| 35,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 13,3 MB | .png | 166.55700000000002 x 337.112 mm - 2000 x 4048 px - 305 dpi
| 50,1 kB | .jpg | 61.031000000000006 x 123.47200000000001 mm - 173 x 350 px - 72 dpi
Dimensionstegning, grundlæggende komponent
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkel
Overvågning af låsefunktionen iht. EN ISO 14119
Tvangsåbnende bryder
aktiveret
deaktiveret
Normal-åben kontakt
Normal-lukket kontakt
