M3VH 330-11Y
| Produkttypebetegnelse: M(1) 330-11Y-(2)-(3) |
| (1) | |
| S | Stødstang S |
| 2S | Teleskoparm 2S |
| R | Rulletrykstang R |
| K | Rullearm udadvent K |
| 3K | Vinkel rulle på arm 3K |
| 3S | Sideaktiveret aktuator 3S |
| 3R | Sideaktiveret aktuator 3R |
| AF | Fjederarm AF |
| 4D | Gaffelarm 4D |
| 8H | Rullearm 8H |
| 7H | Rullearm 7H |
| 10H | Stangarm 10H |
| H | Rullearm H |
| 4H | Fjederarm 4H |
| 2H | Bladfjederdrejearm 2H |
| 3H | Rullearm 3H |
| 9H | Stangarm 9H |
| 6H | Bladfjederdrejearm 6H |
| (2) | |
| uden | uden LED-tilstandsvisning |
| G24 | med LED-tilstandsvisning |
| (3) | |
| AuNi | Kontakter i guld-nikkellegering |
| 1164 | Aksel og aktuator fås med 10° fortanding |
| 1366 | Til temperaturer op til +160 °C |
- metal hus
- Langt lig
- 40 mm x 76 mm x 40 mm ( Grundudstyr)
- Passende til lave aktuatorhastigheder
- 1 kabel indgang M 20 x 1.5
- silikonefri
- sikker ved indsats på kraftværker
- Aktuatorhoveder kan omplaceres med 4 x 90º
- Aktuator kan omplaceres trinløst med 360º
- Armen kan omplaceres med 180º på akslen
Bestillings data
| Produkttypebetegnelse |
M3VH 330-11Y |
| Artikenummer (Bestillingsnummer) |
131055080 |
| EAN (European Article Number) |
8905236106491 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss Nummer, Version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Godkendelser - Forskrifter
| Godkendelser |
cULus CCC |
Globale egenskaber
| Forskrifter |
EN IEC 60947-5-1 |
| Aktivt princip |
mekanisk |
| Stempelform |
Castor |
| Materiale til kapsling |
Letmetal-trykstøbning, lakeret |
| Materiale af husovertræk |
enamelled |
| Bruttovægt |
328 g |
Mekaniske data
| Aktuator |
Rulle arm |
| Rullemateriale |
Plastik |
| Aktiveringshastighed, minimum |
1 mm/min |
| Aktuatormoment |
0,5 Nm |
Mekaniske data - Tilslutning
| Kvadrat |
13 AWG |
Mekaniske data - afmåling
| Længde på føler |
40 mm |
| Bredde på føler |
40 mm |
| Højde på føler |
136,5 mm |
| Rullens bredde |
8,5 mm |
| Diameter af rulle |
20 mm |
Omgivende forhold
| Beskyttelses klasse |
IP65 |
| Ambient temperature |
-30 ... +90 °C |
| Modstand over for slag |
50 g / 6 ms |
Omgivende forhold - Isolationsparametre
| Isolations spænding |
250 VAC |
| Fastsat impulsmodstandsspænding |
4 kV |
Elektrisk data
| Termisk prøvestrøm |
6 A |
| Brugskategori AC-15 |
230 VAC |
| Brugskategori AC-15 |
2,5 A |
| Koblingselement |
1 Sluttekontakt (NO), 1 Brydekontakt (NC) |
| Koblingsprincip |
Spring kontakt |
| Preltid, maksimum |
1,5 ms |
| Materiale til kontakterne, elektrisk |
Sølv |
Sprog filter
Datablad
Driftsvejledning - (tillæg/kort vejledning)
EF overensstemmelseserklæring
UL-certifikat
CCC-certificering
Hent sidste version af Adobe Reader

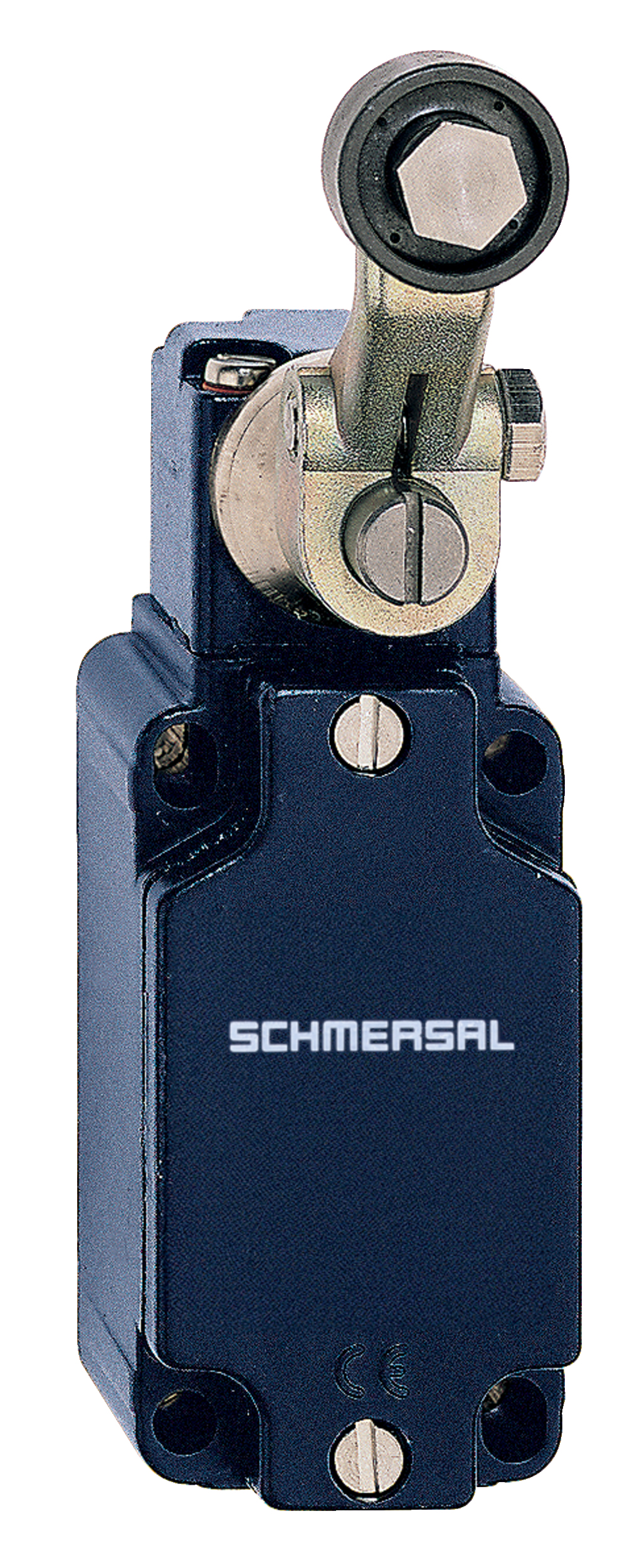

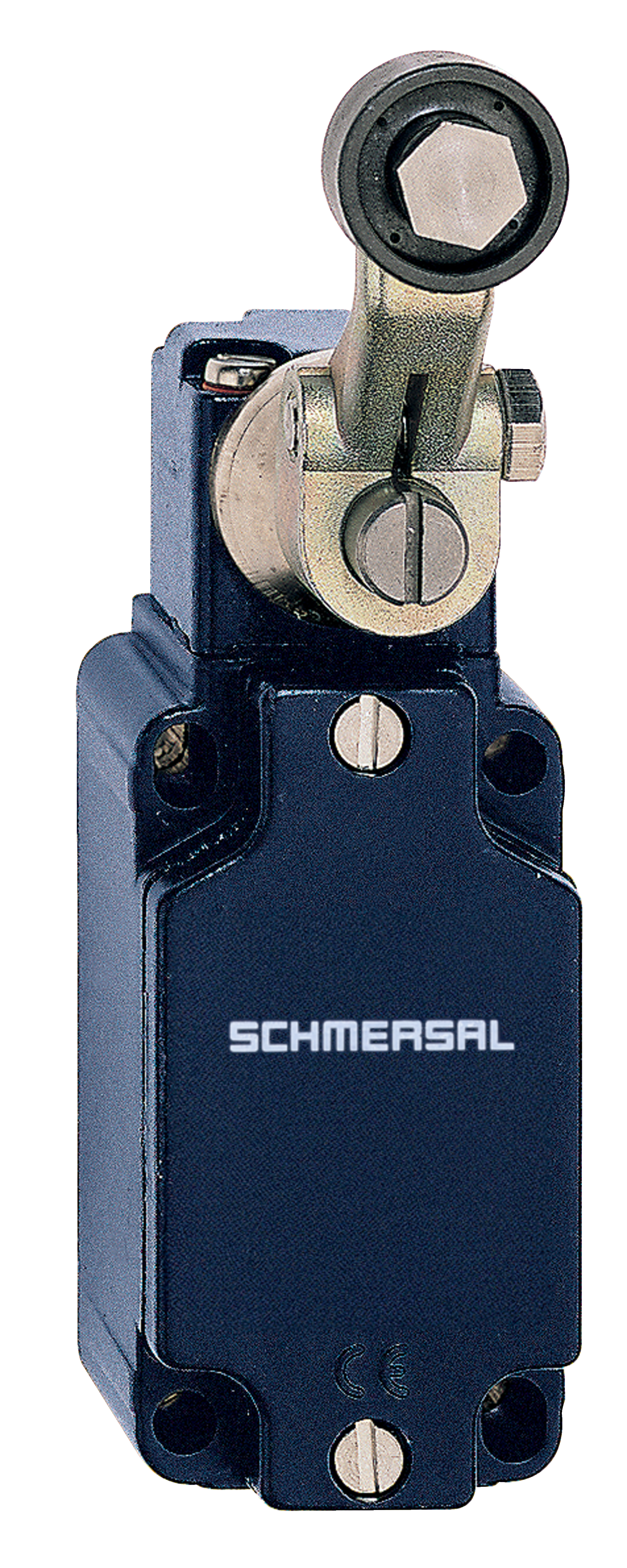

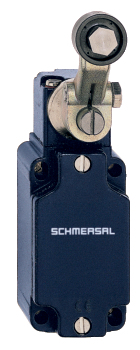

Produktbillede (katalogenkeltfoto)
ID: km330f14
| 1,9 MB | .jpg | 352.778 x 882.65 mm - 1000 x 2502 px - 72 dpi
| 197,3 kB | .png | 74.083 x 185.208 mm - 210 x 525 px - 72 dpi
| 31,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 17,5 MB | .png | 166.55700000000002 x 416.72700000000003 mm - 2000 x 5004 px - 305 dpi
| 41,7 kB | .jpg | 49.389 x 123.47200000000001 mm - 140 x 350 px - 72 dpi
Dimensionstegning, grundlæggende komponent
Dimensionstegning, aktuator
Diagram over afbrydervandring
Kontakt til
Kontakt fra
Indstillingsområde
Brudpunkt
Tvangsåbningsvej/-vinkelDiagram
Overvågning af låsefunktionen iht. EN ISO 14119
Tvangsåbnende bryder
aktiveret
deaktiveret
Normal-åben kontakt
Normal-lukket kontakt
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
