AZM 170ST-02/01ZRK-24VAC/DC

Artikelnummer: 103059605
AZM 170ST-02/01ZRK-24VAC/DC

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
Produkttypebetegnelse:
AZM 170(1)-(2)Z(3)K(4)-(5)-(6)-(7)-(8)

(1)
 Skæreklemmer
SKSkrue terminaler

(2)
111 sluttekontakt (NO)/1 brydekontakt (NC)
022 brydekontakter (NC)

(3)
 Holdekraft 5 N
RHoldekraft 30 N

(4)
 Spænding for at åbne
ASpænding for at låse

(5)
 Kabelindgang M20
ST2 stik M12, 4-polet
ST-2431som ST, separat magnetovervågning
ST8Stik M12 8-polet

(6)
24 VAC/DCUs 24 VAC/DC
110 VACUs 110 VAC
230 VACUs 230 VAC

(7)
1637guldbelagte kontakter

(8)
 Manuel reset
2197Hjælpefrakobling i siden (standard på hvilestrømsversionen)
2405Nødudgang i siden
Ikke alle komponent varianter, som er mulige iht. denne produktkode er tilgængelig og/eller teknisk mulig.
  • Spænding for at åbne
  • Kunstof hus
  • Dobbelt isoleret
  • Kompakt design
  • Sammenlåsning med beskyttelse mod forkert låsning.
  • Langt lig
  • Høj holdekraft

Bestillings data

Produkttypebetegnelse

AZM 170ST-02/01ZRK-24VAC/DC
Artikenummer (Bestillingsnummer)

103059605
EAN (European Article Number)

4030661665153
eCl@ss number, version 12.0

27-27-26-03
eCl@ss number, version 11.0

27-27-26-03
eCl@ss Nummer, Version 9.0

27-27-26-03
ETIM number, version 7.0

EC002593
ETIM number, version 6.0

EC002593

Globale egenskaber

Forskrifter

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Kodningstrin ifølge EN ISO 14119

lav
Aktivt princip

elektromekanisk
Materiale til kapsling

Plastik, glasfiberforstærket termoplast, selvslukkende
Bruttovægt

336 g

Generelle data - egenskaber

Hvilestrømsprincip

Ja
Holdekraft

Ja
Antal aktiverende retninger

2
Antal sikkerhedskontakter

3

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1
Performance Level, til

c
Kategori iht. EN ISO 13849

1
B10D Normally-closed contact (NC)

2.000.000 koblinger
Note

Electrical life on request.
B10D Normally-open contact (NO)

1.000.000 koblinger
Note

at 10% Ie and ohmic load
Brugstid

20 År

Klassifikation - fejludlukkelse

OBS:

Kan anvendes hvis udelukkelse af fejl for farlig beskadigelse af 1-kanalsmekanismen er tilladt og en tilstrækkelig manipulationsbeskyttelse kan garanteres.
Performance Level, til

d
Kategori iht. EN ISO 13849

3
Note

for 2-channel use and with suitable logic unit.
Brugstid

20 År

Mekaniske data

Mekanisk levetid, minimum

1.000.000 koblinger
Låsestyrke til EN ISO 14119

1.000 N
Låsestyrke, maksimum

1.300 N
Holdekraft

30 N
Tvangsåbningsstrækning

11 mm
Positive break force per NC contact, minimum

8,5 N
Aktiveringshastighed, maksimum

2 m/s
Fastgørelse

Skruer
Version af monteringsskruer

2x M4
Tightening torque of the fastening screws for the housing cover, minimum

0,7 Nm
Tightening torque of the fastening screws for the housing cover, maximum

1 Nm
Note

Torx T10

Mekaniske data - Tilslutning

Forbindelse (mekanisk)

Indbygningsstik M12, 8 polet, A-kodet

Mekaniske data - afmåling

Længde på føler

30 mm
Bredde på føler

90 mm
Højde på føler

92,5 mm

Omgivende forhold

Beskyttelses klasse

IP67
Bemærk (relativ fugtighed)

ikke kondenserende

ingen overisning
Beskyttelsestal

II
Tilladt opstillingshøjde over NN, maksimum

2.000 m

Omgivende forhold - Isolationsparametre

Isolations spænding

60 V
Fastsat impulsmodstandsspænding

0,8 kV
Overspændingskategori

III
Grad af forurening iht. IEC/EN 60664-1

3

Elektrisk data

Termisk prøvestrøm

2 A
Forsyningsspænding

24 VDC
Rated operating voltage

24 VDC
Forsyningsstrøm

2.000 mA
Betinget kortslutningsstrøm
iht. EN 60947-5-1 {A}

1.000 A
Elektrisk effektforbrug, maksimum

12 W
Koblingselement

Magnet: 2 NC contacts / Actuator: 1 NC contact

Bemærk (koblingselement)

Skiftekontakt med dobbelt brud, type Zb eller 2 NC-kontakter, med galvaniserede adskilte kontaktbroer
Koblingsprincip

slow action, positive break NC contact
Koblingsfrekvens

1.000 /h
Materiale til kontakterne, elektrisk

Sølv

Elektrisk data - Solenoidkontrol IN

Magnet switch-on time

100 %
Test pulse duration, maximum

5 ms
Test pulse interval, minimum

50 ms

Elektrisk data - sikkerhedskontakter

Spænding, brugskategori DC-13

24 VDC
Strøm, brugskategori DC-13

2 A

Elektrisk data - hjælpekontakterne

Spænding, brugskategori DC-13

24 VDC
Strøm, brugskategori DC-13

2 A

Forskellige data

Tip (applikationsanvendelsesformål)

flytbar sikkerhedsanordning

aftagelige afskærmninger

hængslet sikkerhedskontakt

Inkluderet

Inkluderet

Actuator must be ordered separately.

Tætnings paler

Sprog filter

Hvis et dokument ikke er tilgængeligt i det valgte sprog, vil den engelske version blive anvendt

Datablad

Dansk (2026-04-24)
Engelsk (2026-04-24)
Finsk (2026-04-24)
Fransk (2026-04-24)
Hollandsk (2026-04-24)
Italiensk (2026-04-24)
Japansk (2026-04-24)
Kinesisk (2026-04-24)
Norsk (2026-04-24)
Polsk (2026-04-24)
Portugisisk (2026-04-24)
Portugisisk (2026-04-24)
Spansk (2026-04-24)
Svensk (2026-04-24)
Tyrkisk (2026-04-24)
Tysk (2026-04-24)

SISTEMA-VDMA bibliotek/library

SISTEMA-VDMA COMPONENTS (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Hent sidste version af Adobe Reader

Adobe Reader

Produktbillede (katalogenkeltfoto)

kazm1f85

ID: kazm1f85

| 450,7 kB | .jpg | 352.778 x 325.261 mm - 1000 x 922 px - 72 dpi

| 47,8 kB | .png | 74.083 x 68.43900000000001 mm - 210 x 194 px - 72 dpi

| 45,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,5 MB | .png | 169.333 x 156.041 mm - 2000 x 1843 px - 300 dpi

| 54,6 kB | .jpg | 123.47200000000001 x 113.947 mm - 350 x 323 px - 72 dpi

Diagram over afbrydervandring

kazm1s01

ID: kazm1s01

| 19,5 kB | .cdr |

| 1,8 kB | .png | 74.083 x 26.458000000000002 mm - 210 x 75 px - 72 dpi

| 49,4 kB | .jpg | 352.778 x 125.236 mm - 1000 x 355 px - 72 dpi

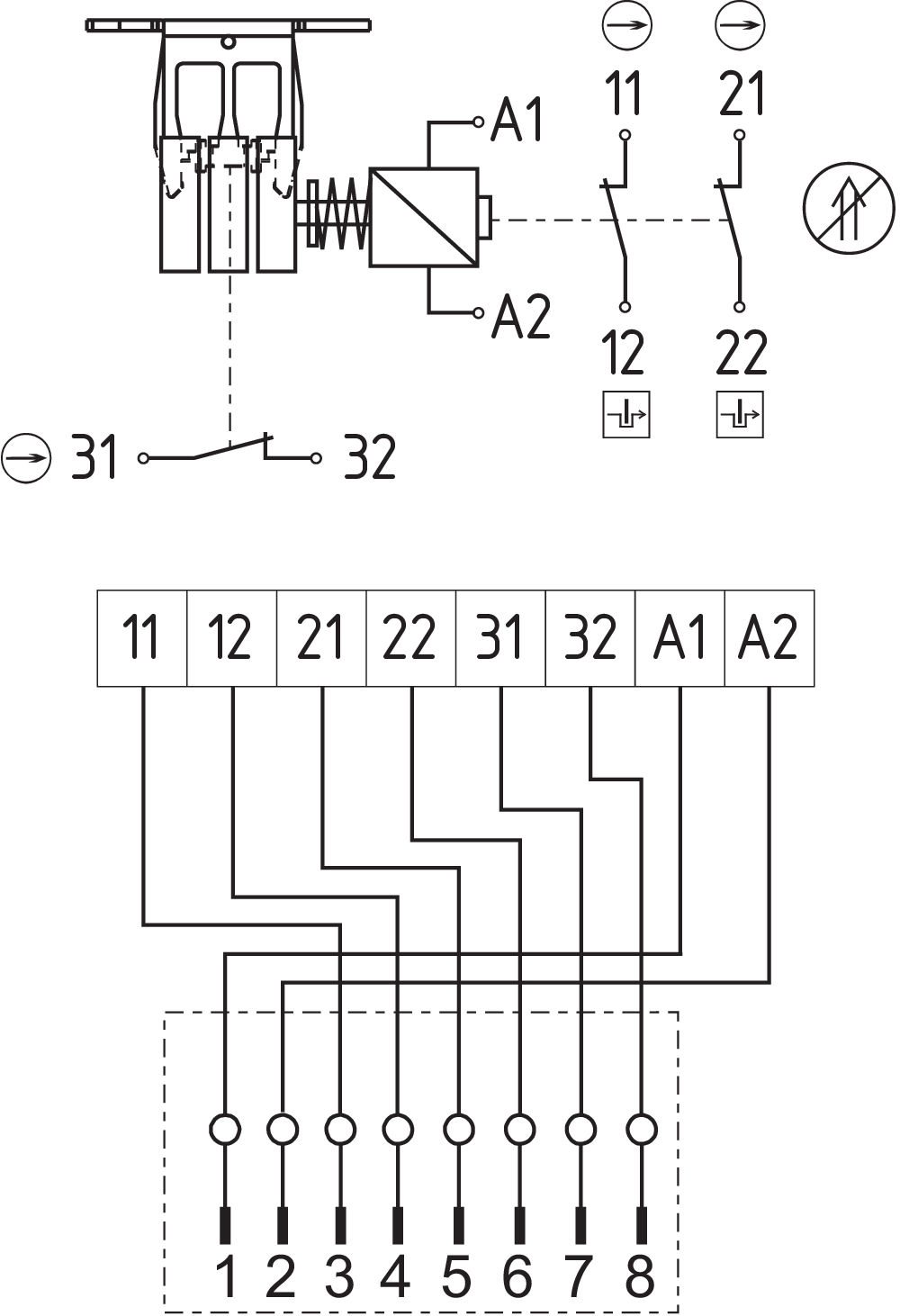

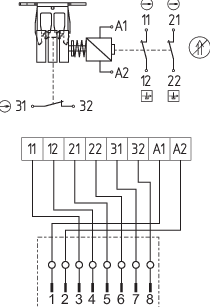

Diagram
