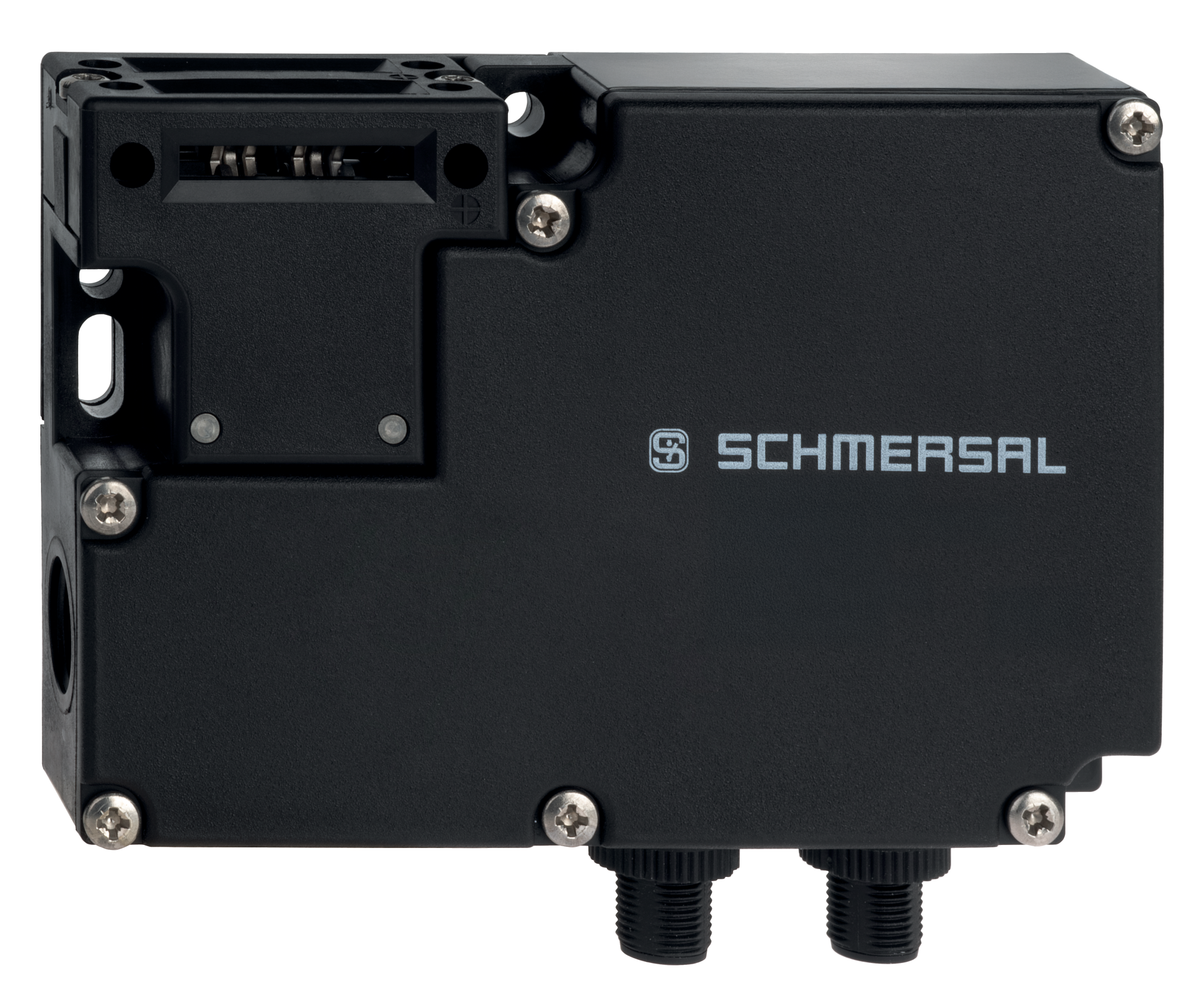

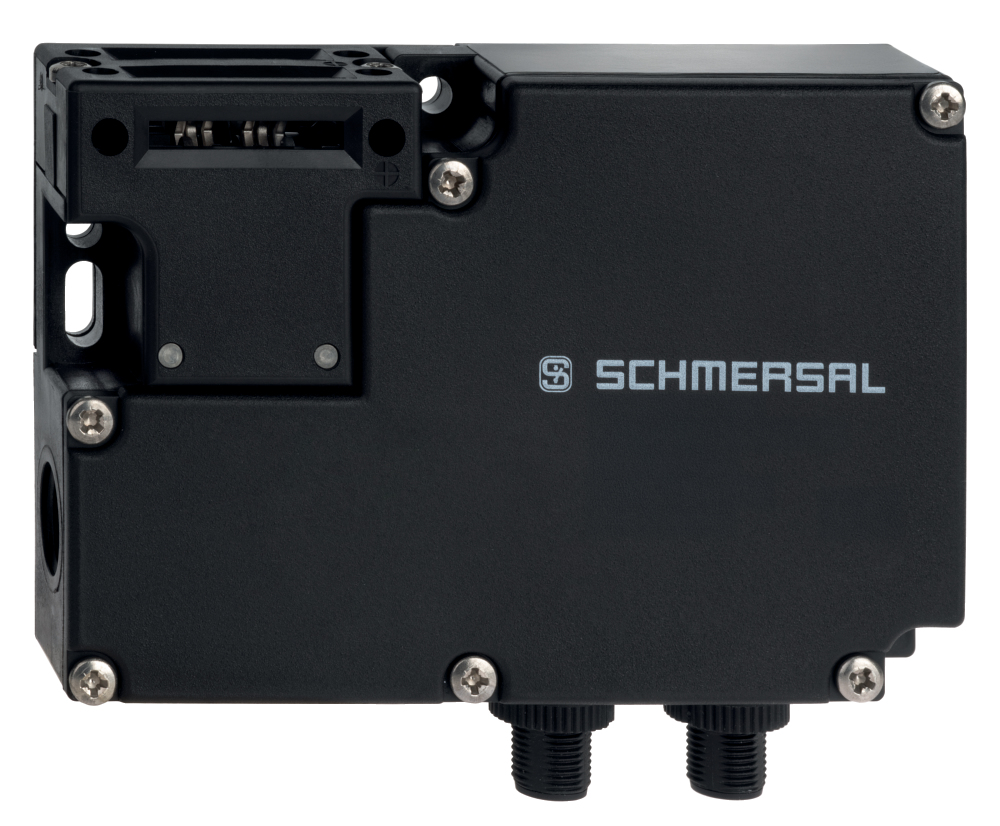

AZM 161ST-11/12I-024-B6R

Artikelnummer: 103025178
Arkiv
AZM 161ST-11/12I-024-B6R

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • Stort ledningsrum
  • Manuel reset
  • 2 Tilslutning M12, #1#- og #2#-poler
  • Højer hånds udgave
  • Kompakt design
  • Til meget små aktiveringsradius i linje med eller ved 90° til aktuators niveau
  • Sammenlåsning med beskyttelse mod forkert låsning.
  • Individuel kodning
  • Kodningstrin HØJT ifølge ISO 14119
  • Dobbelt isoleret
  • Høj holdekraft
  • Langt lig

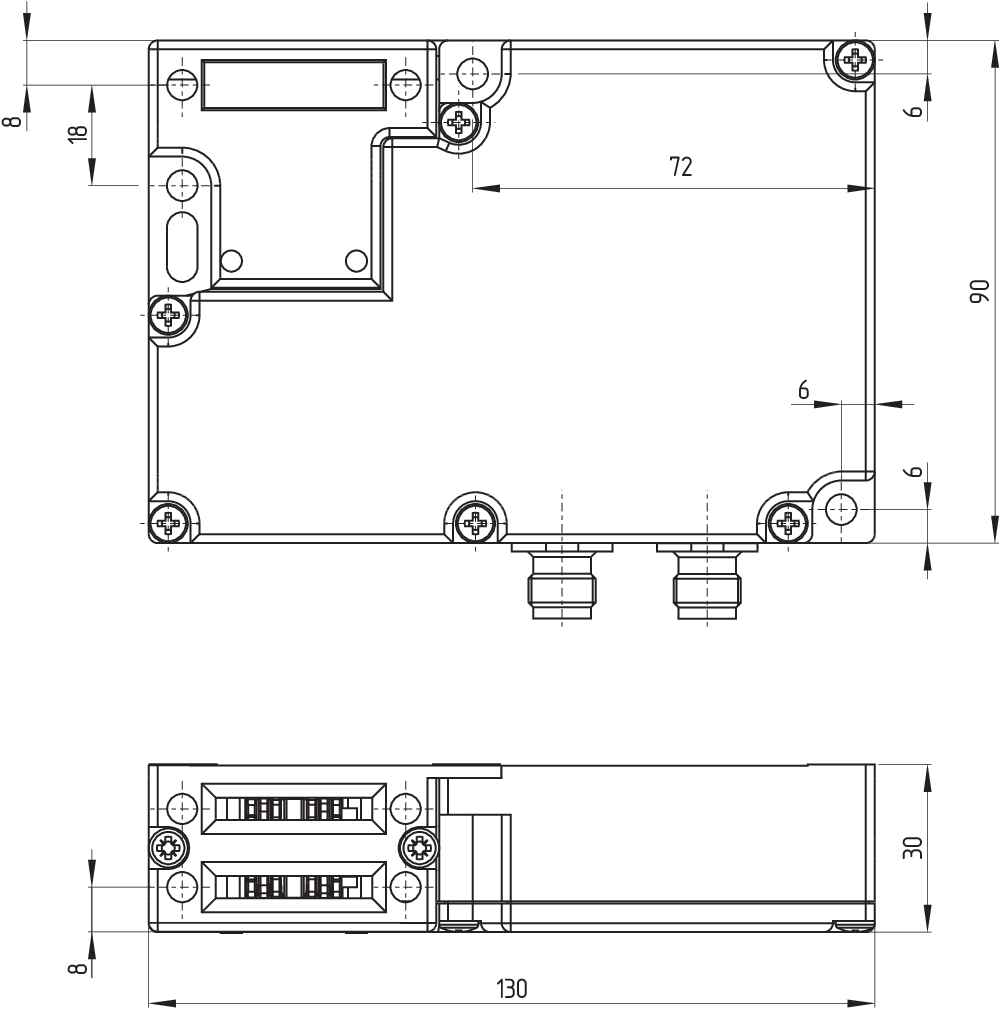

  • 130 mm x 90 mm x 30 mm

Bestillings data

Produkttypebetegnelse

AZM 161ST-11/12I-024-B6R
Artikenummer (Bestillingsnummer)

103025178
EAN (European Article Number)

4030661512389
eCl@ss number, version 12.0

27-27-26-03
eCl@ss number, version 11.0

27-27-26-03
eCl@ss Nummer, Version 9.0

27-27-26-03
ETIM number, version 7.0

EC002593
ETIM number, version 6.0

EC002593

Godkendelser - Forskrifter

Godkendelser

IFA

cULus

CCC

Globale egenskaber

Forskrifter

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
generel information

Individuel kodning
Kodningstrin ifølge EN ISO 14119

høj
Aktivt princip

elektromekanisk
Materiale til kapsling

Plastik, glasfiberforstærket termoplast, selvslukkende
Materiale til aktuatoren

Rustfrit stål
Bruttovægt

400 g

Generelle data - egenskaber

Hvilestrømsprincip

Ja
Manuel reset

Ja
Antal aktiverende retninger

3
Antal hjælpekontakter

1
Antal sikkerhedskontakter

3

Klassifikation

At standardisere, Forskrifter

EN ISO 13849-1
Performance Level, til

c
Kategori iht. EN ISO 13849

1
B10D Normally-closed contact (NC)

2.000.000 koblinger
Note

Electrical life on request.
B10D Normally-open contact (NO)

1.000.000 koblinger
Note

at 10% Ie and ohmic load
Brugstid

20 År

Sikkerhedsklassifikation - Sikkerhedsudgange

Bemærk (B10D Normalt åben kontakt (NO))

ved 10% Ie og ohmsk belastning

Klassifikation - fejludlukkelse

OBS:

Kan anvendes hvis udelukkelse af fejl for farlig beskadigelse af 1-kanalsmekanismen er tilladt og en tilstrækkelig manipulationsbeskyttelse kan garanteres.
Performance Level, til

d
Kategori iht. EN ISO 13849

3
Note

for 2-channel use and with suitable logic unit.
Brugstid

20 År

Sikkerhedsanalyse - Spærrefunktion

Performance Level, til

e
Note (Performance Level)

Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.

Mekaniske data

Aktiveringsradius, minimum

95 mm
Mekanisk levetid, minimum

1.000.000 koblinger
Aktuatorspil i aktuatorretning

5,5 mm
Låsestyrke til EN ISO 14119

2.000 N
Låsestyrke, maksimum

2.600 N
Holdekraft

30 N
Tvangsåbningsstrækning

10 mm
Positive break force per NC contact, minimum

10 N
Tvangsåbnings kraft, minimum

20 N
Aktiveringshastighed, maksimum

2 m/s
Fastgørelse

Skruer
Version af monteringsskruer

3x M6

Mekaniske data - Tilslutning

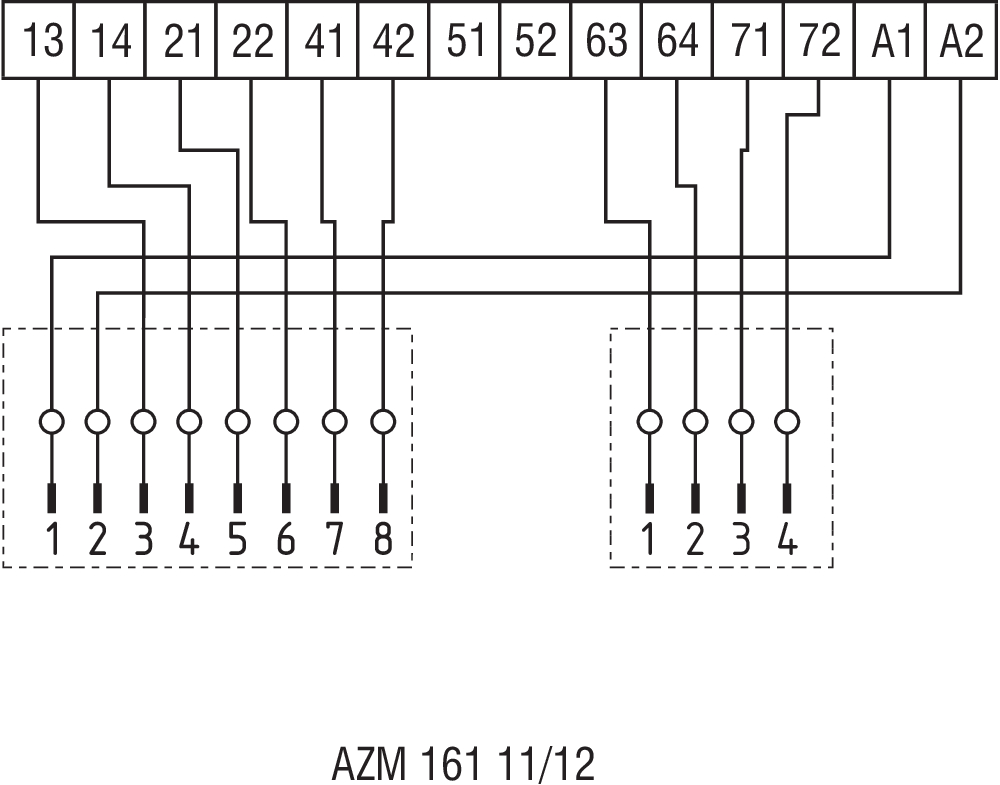

Tilslutning, Stik

Indbygningsstik M12, 4-polet, A-kodet

Indbygningsstik M12, 8-polet, A-kodet
Tilslutningskvadrat, minimum

0,25 mm²
Tilslutningskvadrat , maksimum

1,5 mm²
Bemærk (tilslutningstværsnit)

Alle oplysninger om tilslutningskabler er inkluderet kabelmuffer.

Mekaniske data - afmåling

Længde på føler

30 mm
Bredde på føler

130 mm
Højde på føler

90 mm

Omgivende forhold

Beskyttelses klasse

IP67
Ambient temperature

-25 ... +60 °C
Bemærk (relativ fugtighed)

ikke kondenserende

ingen overisning
Beskyttelsestal

II
Tilladt opstillingshøjde over NN, maksimum

2.000 m

Omgivende forhold - Isolationsparametre

Isolations spænding

Stikket 4-polet - 250 V

Stikket 8-polet - 60 V
Fastsat impulsmodstandsspænding

4 kV
Rated impulse withstand voltage, connector 4-pole

2.5 kV
Rated impulse withstand voltage, connector 8-pole

0.8 kV

Elektrisk data

Termisk prøvestrøm

2 A
Forsyningsspænding

24 VAC/DC
Betinget kortslutningsstrøm
iht. EN 60947-5-1 {A}

1.000 A
Elektrisk effektforbrug, maksimum

10 W
Koblingselement

Sluttekontakter (NO, Brydekontakter (NC)
Koblingsprincip

slow action, positive break NC contact
Koblingsfrekvens

1.000 /h
Materiale til kontakterne, elektrisk

Sølv

Elektrisk data - Solenoidkontrol IN

Magnet switch-on time

100 %
Test pulse duration, maximum

5 ms
Test pulse interval, minimum

50 ms

Elektrisk data - sikkerhedskontakter

Spænding, brugskategori AC-15

230 VAC
Strøm, brugskategori AC-15

4 A
Spænding, brugskategori DC-13

24 VDC
Strøm, brugskategori DC-13

4 A

Elektrisk data - hjælpekontakterne

Spænding, brugskategori AC-15

230 VAC
Strøm, brugskategori AC-15

4 A
Spænding, brugskategori DC-13

24 VDC
Strøm, brugskategori DC-13

4 A

Forskellige data

Tip (applikationsanvendelsesformål)

flytbar sikkerhedsanordning

aftagelige afskærmninger

hængslet sikkerhedskontakt

Inkluderet

Inkluderet

Ikke tilgængelig som reservedel

Tætnings paler

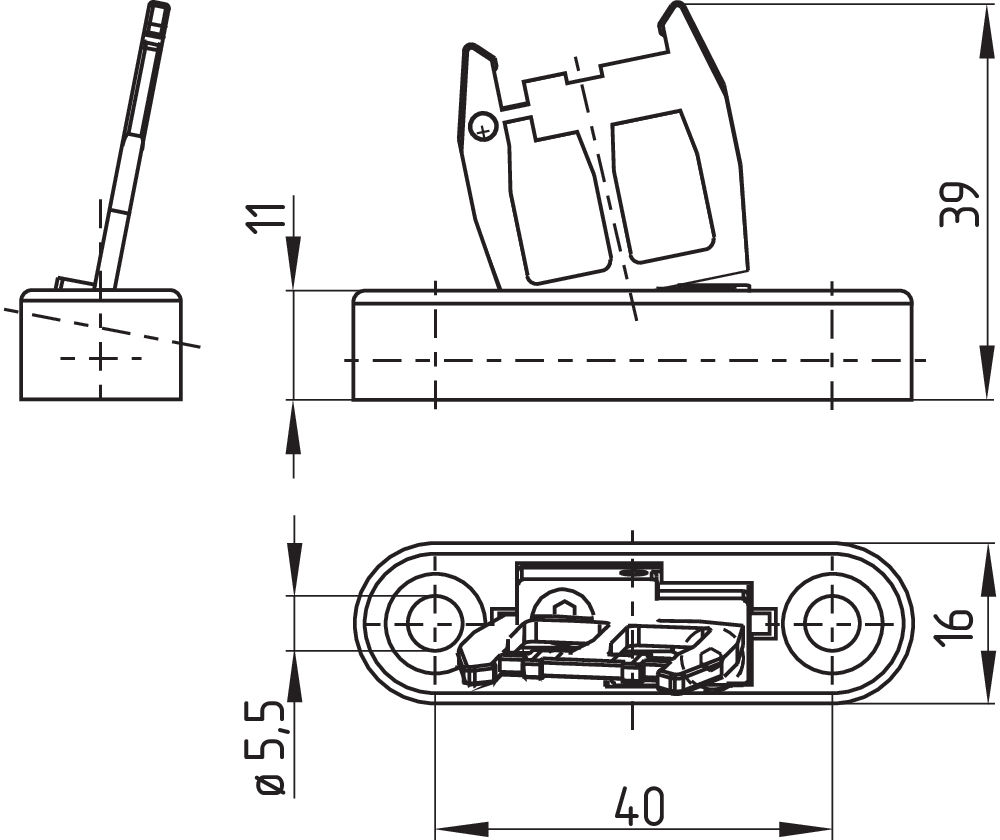

The actuator is included in the scope of delivery

Bemærk

Bemærk (generelt)

Hængslets akse bør være 11 mm over sikkerhedsafbryderens overkant, og på samme niveau.

Aktuatorradius justerbar, minimum 95 mm, med en stiftnøgle 2 mm (a)

Aktuatoren er ikke tilgængelig separat.
Bemærk (hjælpefrakobling)

Til vedligeholdelse, installation etc.

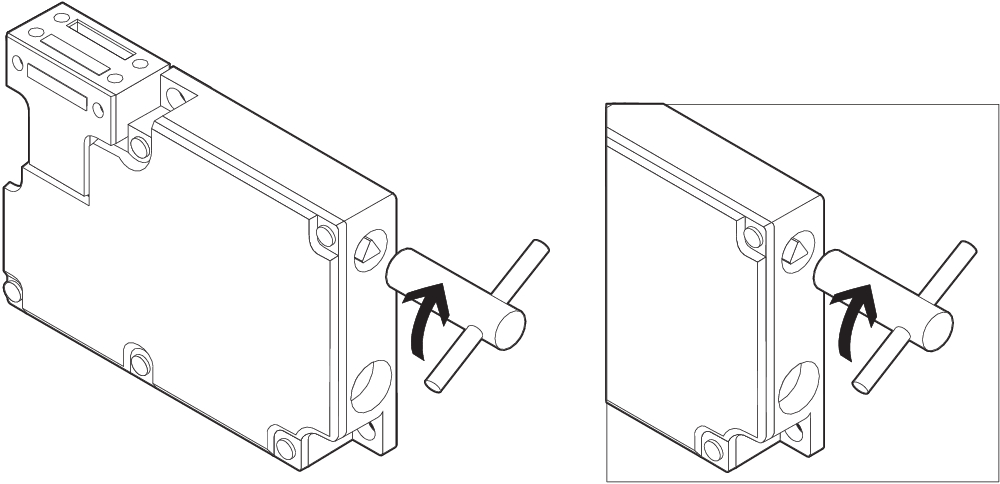

Til manuel frigørelse med M5 triangulær nøgle, tilgængelig som tilbehør

Sprog filter

Hvis et dokument ikke er tilgængeligt i det valgte sprog, vil den engelske version blive anvendt

Datablad

Dansk (2026-04-15)
Engelsk (2026-04-15)
Finsk (2026-04-15)
Fransk (2026-04-15)
Hollandsk (2026-04-15)
Italiensk (2026-04-15)
Japansk (2026-04-15)
Kinesisk (2026-04-15)
Norsk (2026-04-15)
Polsk (2026-04-15)
Portugisisk (2026-04-15)
Portugisisk (2026-04-15)
Spansk (2026-04-15)
Svensk (2026-04-15)
Tyrkisk (2026-04-15)
Tysk (2026-04-15)

Driftsvejledning og Erklæring om konformitet

AZM 161 I (797,7 kB, 2025-10-23, J)
AZM 161 I (919,9 kB, 2023-03-02)
AZM 161 I (817,5 kB, 2022-09-08)
AZM 161 I (915,0 kB, 2022-07-20)
AZM 161 I (861,6 kB, 2022-06-09)
AZM 161 I (804,6 kB, 2022-06-09)
AZM 161 I (803,6 kB, 2022-06-09)
AZM 161 I (801,2 kB, 2022-06-09)
AZM 161 I (852,0 kB, 2022-06-09)
AZM 161 I (800,9 kB, 2022-06-09)
AZM 161 I (793,4 kB, 2021-11-22, J)
AZM 161 I (605,0 kB, 2019-05-10, Revision F)

UL-certifikat

AZM 161 (415,3 kB, 2021-03-12)

DGUV-certifikat

AZM 161 (2,6 MB, 2021-10-27)
AZM 161 (2,6 MB, 2021-10-27)

CCC-certificering

AZM 161 / AZM 161i / AZM 170 / AZM 170i (1,9 MB, 2024-10-10)
AZM 161 / AZM 161i / AZM 170 / AZM 170i (1,0 MB, 2024-10-10)

Brochure

AZ 16i / AZ 17i / AZM 161i / AZM 170i – Os únicos interruptores e bloqueios de segurança electromecânicos no mundo com codificação elevada de acordo com ISO 14119 (299,5 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i − The worldwide unique electromechanical safety switches and solenoid interlocks with high coding in accordance to ISO 14119 (322,4 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i − The worldwide unique electromechanical safety switches and solenoid interlocks with high coding in accordance to ISO 14119 (293,8 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i − The worldwide unique electromechanical safety switches and solenoid interlocks with high coding in accordance to ISO 14119 (298,1 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i – Los únicos interruptores y bloqueos de seguridad electromecánicos en el mundo con codificación alta según ISO 14119 (300,2 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i − The worldwide unique electromechanical safety switches and solenoid interlocks with high coding in accordance to ISO 14119 (298,0 kB, 2019-05-10, Revision 01)
AZ 16i / AZ 17i / AZM 161i / AZM 170i − The worldwide unique electromechanical safety switches and solenoid interlocks with high coding in accordance to ISO 14119 (298,7 kB, 2019-05-10, Revision 01)

Hent sidste version af Adobe Reader

Adobe Reader
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 161 I
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, March 30, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU-overensstemmelseserklæring LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Forklaring:Hermed erklærer vi, at de nedenfor anførte komponenter svarer til de nedenfor anførte europæiske direktiver på basis af deres udførelse og konstruktionstype.
Komponentens betegnelse:AZM 161 I
Type:se typenøgle
Komponentens beskrivelse:Låsning med elektromagnetisk tilholder til sikkerhedsfunktionerne
Relevante direktiver:Maskindirektivet2006/42/EG
 EMC-direktivet2014/30/EU
 RoHS-direktivet2011/65/EU
Anvendte standarder:DIN EN 60947-5-1:2018
EN ISO 14119:2013
Befuldmægtiget til sammenstilling af den tekniske dokumentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Sted og dato for udstedelsen:Wuppertal, 9. November 2021
 GRA_SIG_ksig-y24
 Forpligtende underskrift
Philip Schmersal
Direktør

Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre

De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
