AZ 15/16-B2-1747 UDVIDELSESSÆT
Artikelnummer:
101096089
AZ 15/16-B2-1747 UDVIDELSESSÆT
Artikelnummer:
101096089
- Til meget små aktiveringsradius i linje med aktuators niveau
- Passende til eftermontering
- Til vandringsfri sammenlåsning af lette afskærmninger

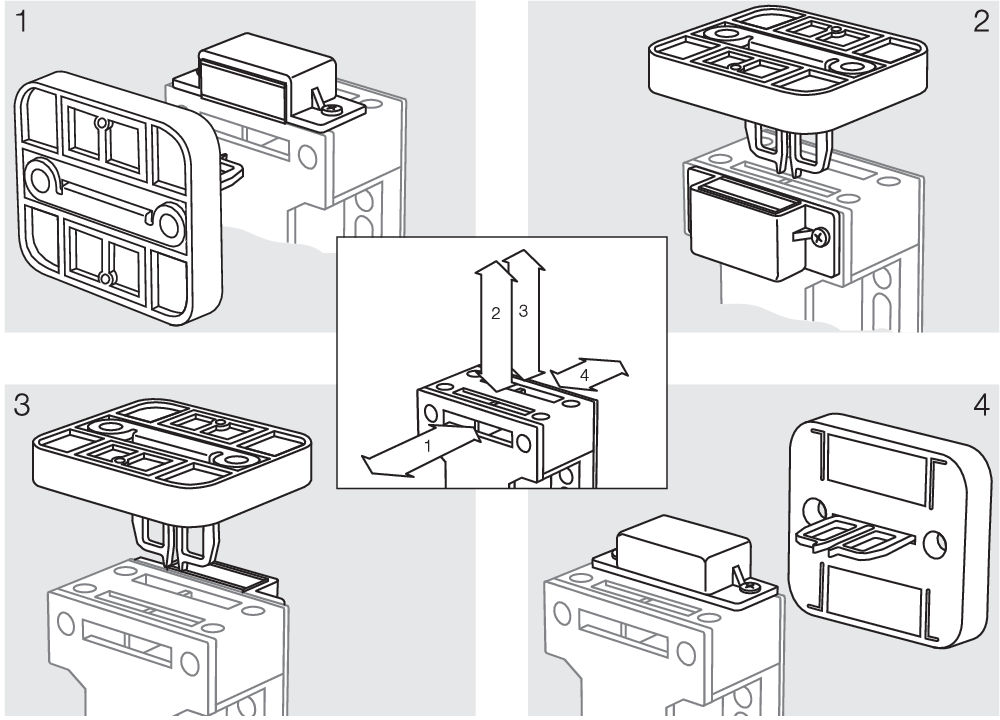

- Magnetlåsen kan let monteres til ethvert aktuatorplan
Bestillings data
| Produkttypebetegnelse |
AZ 15/16-B2-1747 UDVIDELSESSÆT |
| Artikenummer (Bestillingsnummer) |
101096089 |
| EAN (European Article Number) |
4030661099996 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Globale egenskaber
| Kodningstrin ifølge EN ISO 14119 |
lav |
| Materiale til aktuatoren |
Rustfrit stål (V2A) |
| Bruttovægt |
43 g |
Mekaniske data
| Aktiveringsradius, minimum |
45 mm |
| Aktuator |
lige bevægelig |
| Låsestyrke |
30 N |
Bemærk
| Bemærk (generelt) |
Hængslets akse bør være 11 mm over sikkerhedsafbryderens overkant, og på samme niveau. Aktuatorradius justerbar, indtil minimum 45 mm, med en stiftnøgle 2,5 mm (a) |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Hent sidste version af Adobe Reader

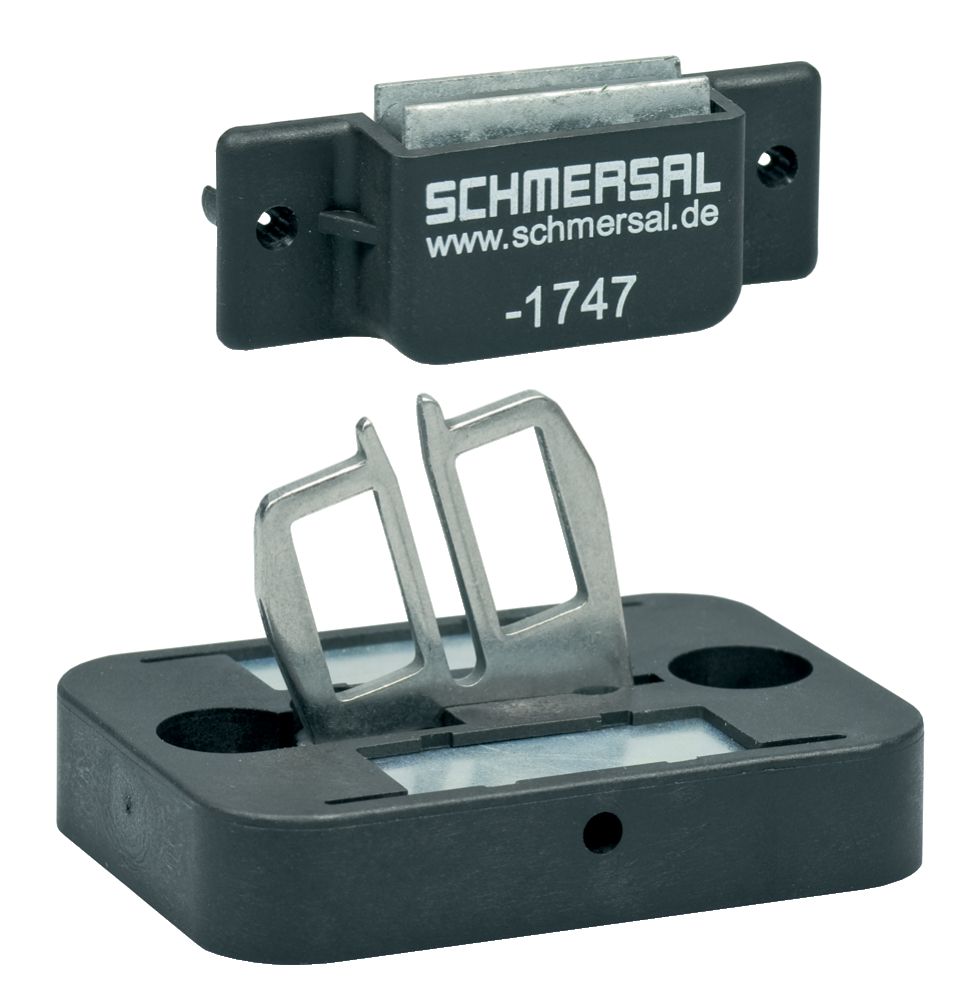

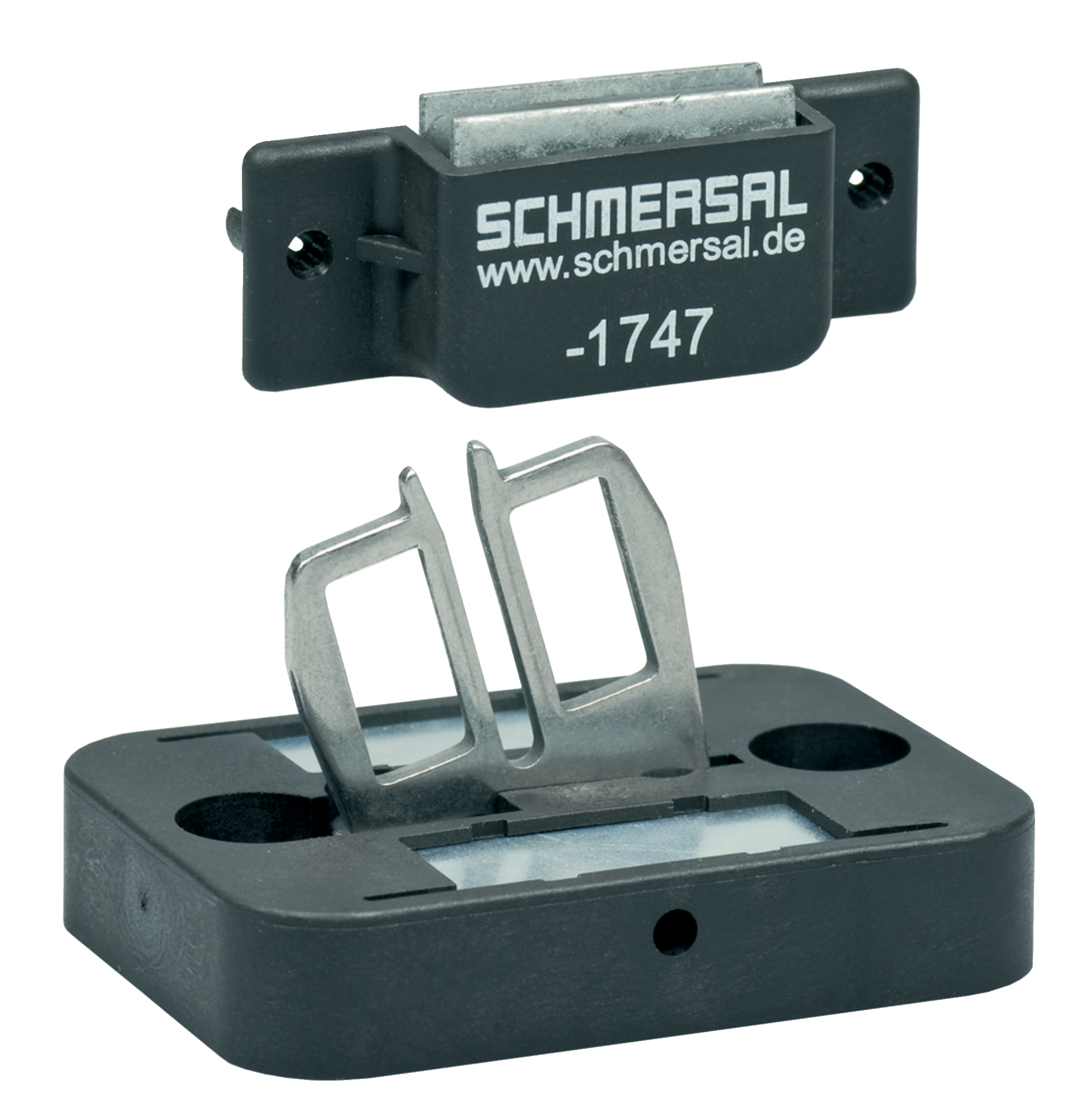

Produktbillede (katalogenkeltfoto)
Dimensionstegning, aktuator
