AKTUATOR AZ 15/16-B1-2053 KPL.
Artikelnummer:
101111079
AKTUATOR AZ 15/16-B1-2053 KPL.
Artikelnummer:
101111079
Downloads
ePLAN
Data
CADENAS
CAD Data
SISTEMA
Data
- Til sammenlåsning af lette til medium-lette afskærmninger
Bestillings data
| Produkttypebetegnelse |
AKTUATOR AZ 15/16-B1-2053 KPL. |
| Artikenummer (Bestillingsnummer) |
101111079 |
| EAN (European Article Number) |
4030661104300 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| eCl@ss Nummer, Version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Globale egenskaber
| Kodningstrin ifølge EN ISO 14119 |
lav |
| Materiale til aktuatoren |
Rustfrit stål (V2A) |
| Bruttovægt |
17 g |
Mekaniske data
| Aktiveringsradius, minimum |
150 mm |
| Aktuator |
lige stiv |
Bemærk
| Bemærk (generelt) |
Mindste aktiveringsradius på hængslede afskærmninger 160mm Hængslets akse bør være 11 mm over sikkerhedsafbryderens overkant, og på samme niveau. |
Sprog filter
Datablad
Driftsvejledning og Erklæring om konformitet
Hent sidste version af Adobe Reader

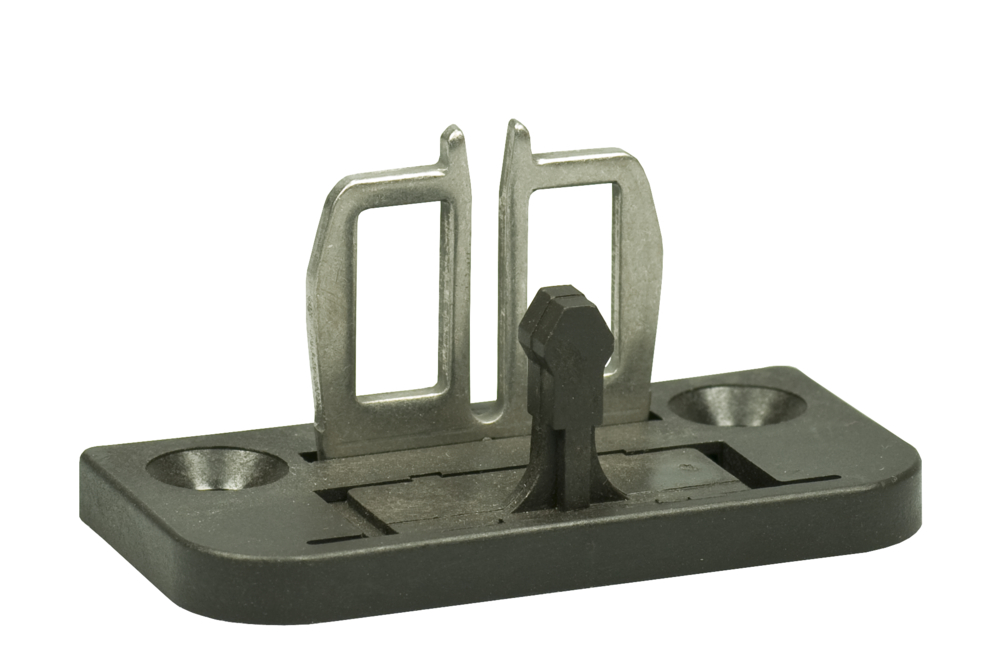

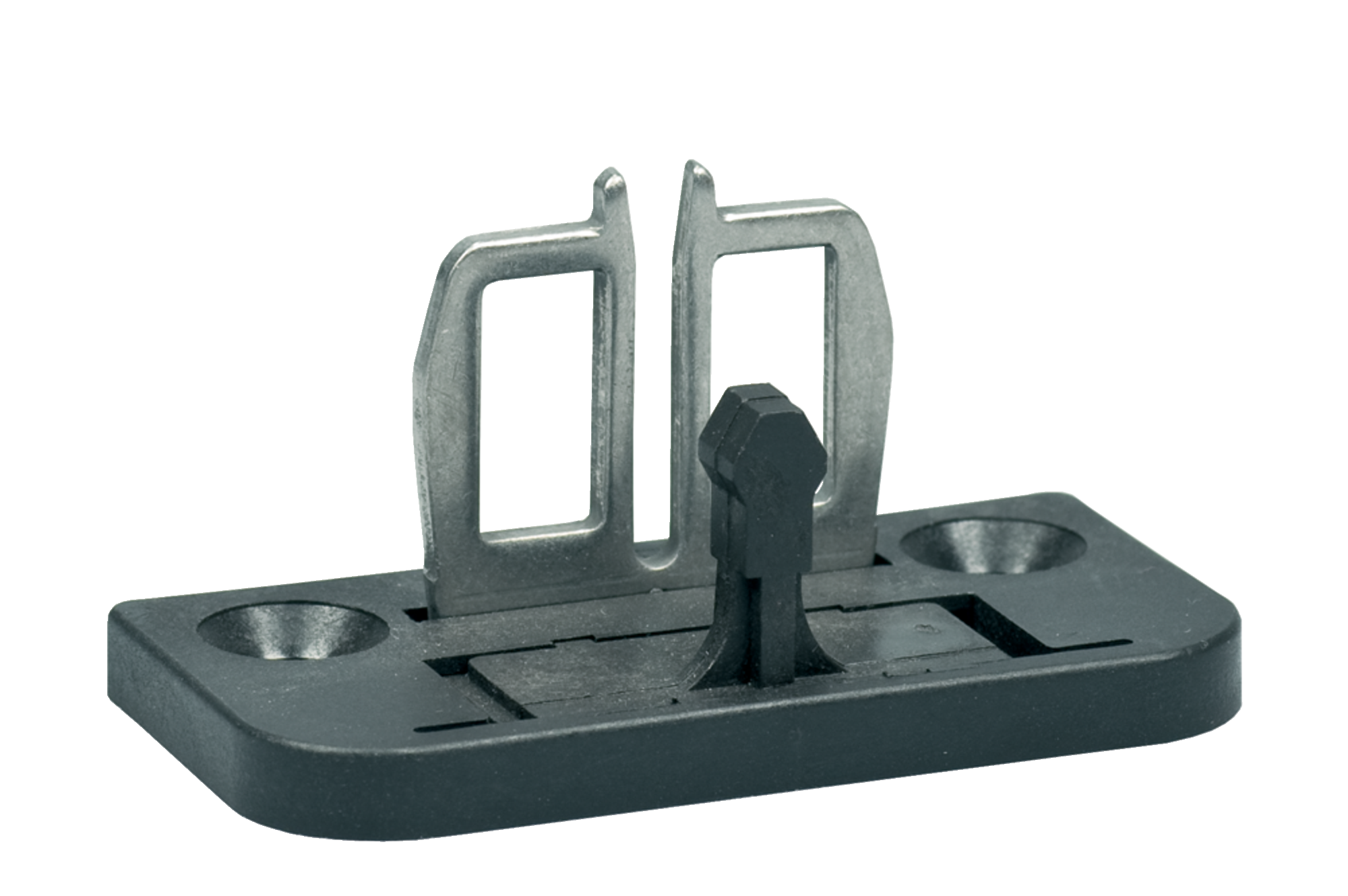

Produktbillede (katalogenkeltfoto)

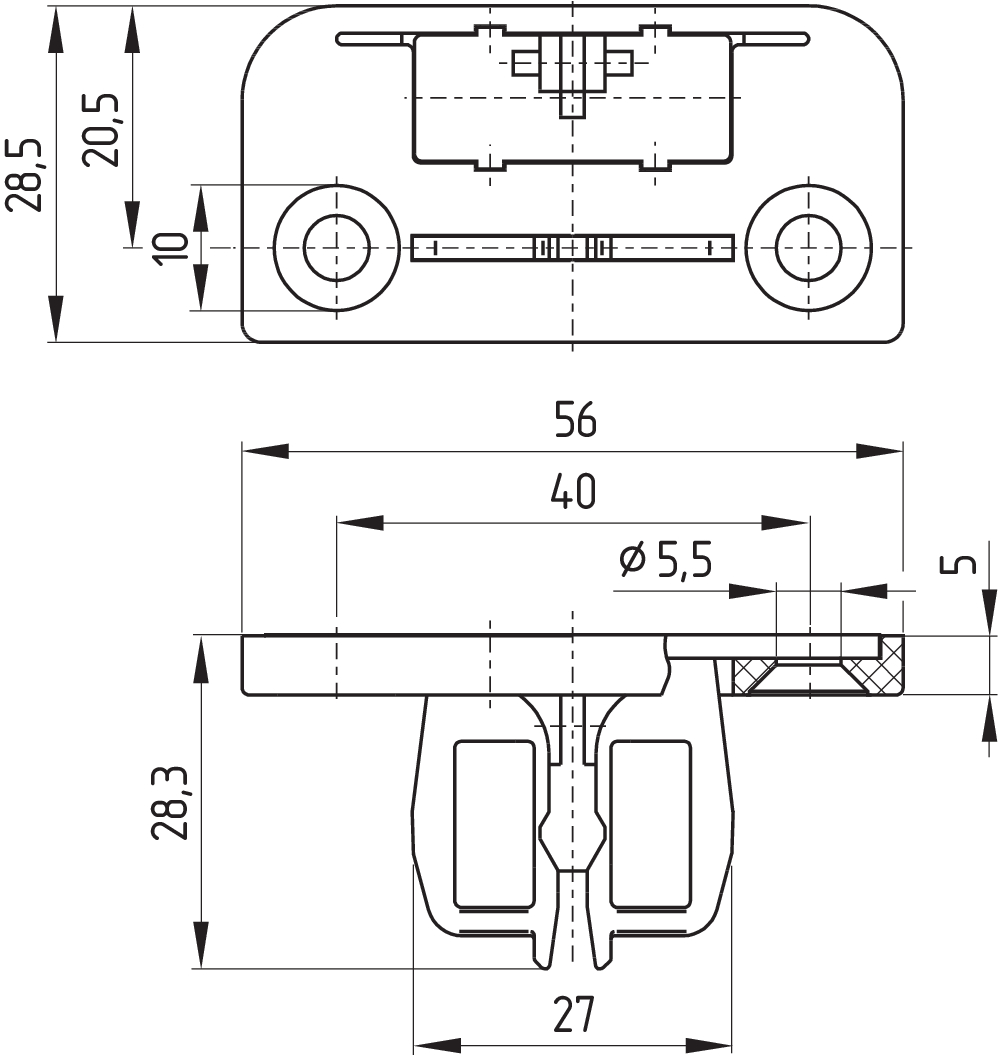

Dimensionstegning, aktuator
Schmersal Danmark A/S, Arnold Nielsens Boulevard 72-74, 2650 Hvidovre
De nævnte data og angivelser er blevet checket omhyggeligt. Billeder kan afvige fra originalen. Der kan findes flere tekniske data i manualen. Der tages forbehold for tekniske ændringer og fejl.
