IFL 1-8-10N-1750
IFL 1-8-10N-1750
Downloads
| Ürün tip tanımı: IFL (1)-(2)(3)-(4)(5)(6)(7) |
| (1) | |
| 2 | Anahtarlama mesafesi 2 mm |
| 3 | Anahtarlama mesafesi 3 mm |
| B | Yarı içine nüfuz edilebilir |
| (2) | |
| 8 | silindir, dişli M8 |
| (3) | |
| yok | Yapı şekli standart |
| M | minyatür gövde |
| (4) | |
| 01 | Açıcı düzen (NC) |
| 10 | Normalde açık kontakt (NO) |
| 10/01 | Normalde açık kontakt (NO) / açıcı düzen (NC) ile kablolama kompartımanı |
| 11 | Normalde açık kontakt/Normalde kapalı kontakt (NO/NC) zıt anahtarlamalı |
| (5) | |
| yok | veya makine |
| ST | Konektör |
| (6) | |
| yok | Fişli bağlantı standart |
| 2 | Fişli bağlantı alternatif |
| (7) | |
| N | n-tipi |
| P | p-tipi |
- Tasarım M 8 x 1
Sipariş ayrıntıları
| Ürün tip tanımı |
IFL 1-8-10N-1750 |
| Ürün numarası (sipariş numarası) |
101114612 |
| eCl@ass Numara, Sürümü 12.0 |
27-27-40-01 |
| eCl@ass Numara, Sürümü 11.0 |
27-27-01-01 |
| eCl@ass Numara, Sürümü 9.0 |
27-27-01-01 |
| ETIM numarası, sürüm 7.0 |
EC002714 |
| ETIM numarası, sürüm 6.0 |
EC002714 |
Genel veriler
| Normlar, talimatlar |
EN IEC 60947-5-2 |
| Gövdenin konstrüksiyon şekli |
silindir, dişli |
| Yerleştirme koşulları (mekanik) |
bir hizada |
| Gövdelerin malzemesi |
Pirinç (Me) |
| Malzeme, etkili alan |
Plastik |
| Somunların malzemesi |
Pirinç (Me) |
| Brüt ağırlık |
90 g |
Genel veriler - Özellikler
| Entegre gösterge, durum |
Evet |
| Hat tellerinin sayısı |
3 |
Mechanical data - Switching distances
| Nominal çalışma mesafesi Sn |
2 mm |
| Not (anahtarlama mesafesi) |
All switching distances in accordance EN IEC 60947-5-2 |
Mekanik veriler - Boyutlar
| Uzunluk veya makine |
2 m |
Mekanik veriler - Boyutlar
| ISO-diş sensörler |
M8 |
Ortam koşulları
| Koruma sınıfı |
IP67 |
| Ortam sıcaklığı |
-25 ... +70 °C |
| Titreşim direnci |
10 … 55 Hz, Genlik 1 mm |
| şoka karşı direnç |
30 g / 11 ms |
| Koruma oranı |
0 |
Elektriksel veriler
| İşletim voltajı |
10 ... 30 VDC |
| Gerilim aralığı tipi |
DC |
| Nominal çalışma gerilimi |
10 ... 30 VDC |
| Çalışma akımı |
200 mA |
| Koruma devresi entegre edilmiş |
Nominal max. sigorta değeri |
Elektriksel veriler - Dijital çıkış
| Gerilim düşümü Ud, maksimum |
1,2 V |
Durum göstergesi
| Not (Entegre gösterge, durum) |
sarı LED |
Dil filtresi
Veri sayfası
Çalışma talimatları (ek sayfa/hızlı kılavuz)
AB Uygunluk Beyanı
Adobe Reader’ın son sürümünü indirin

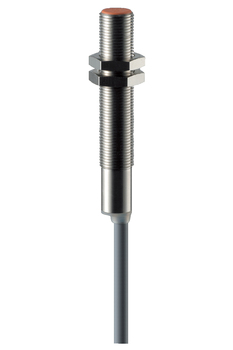

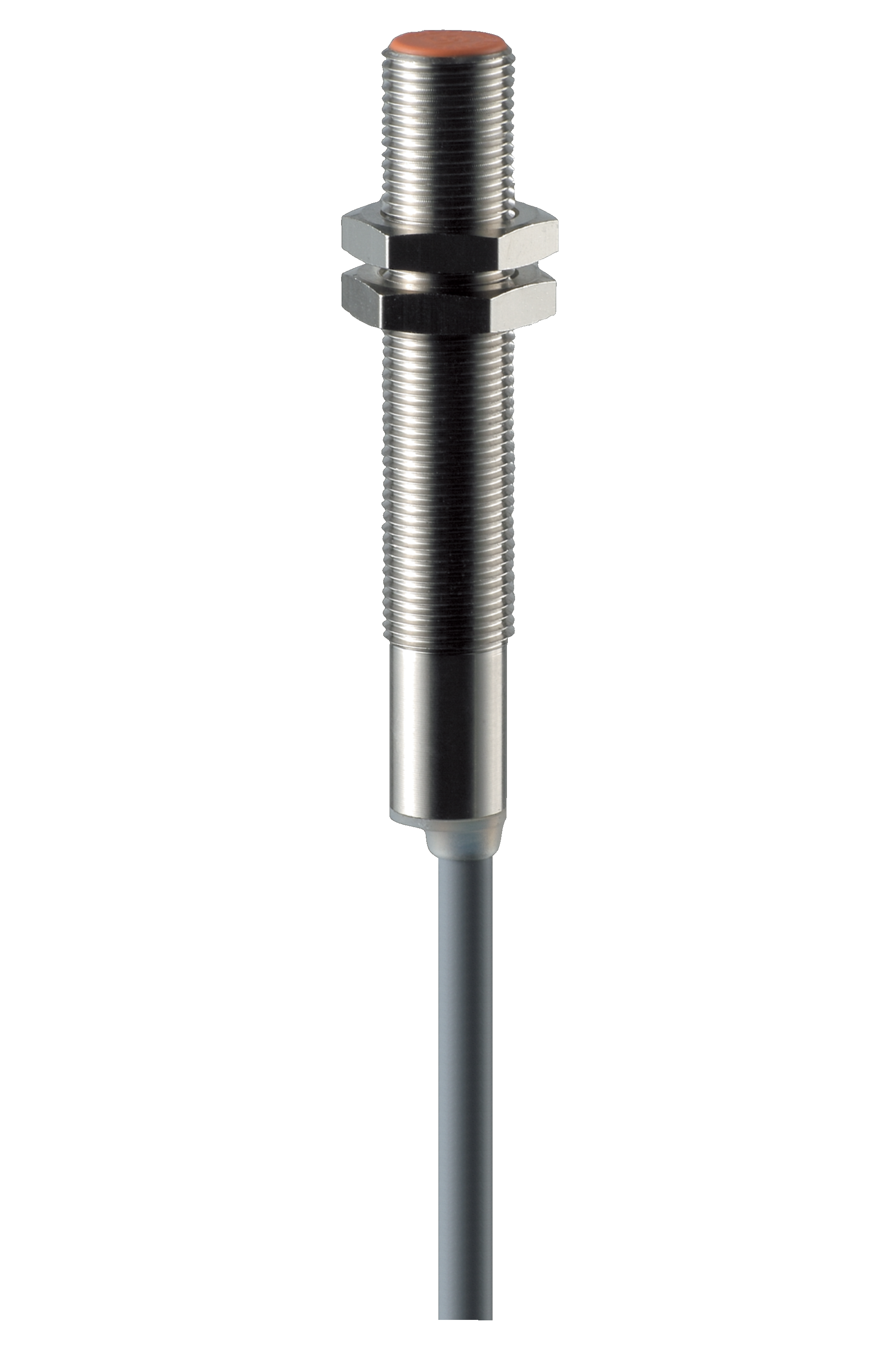

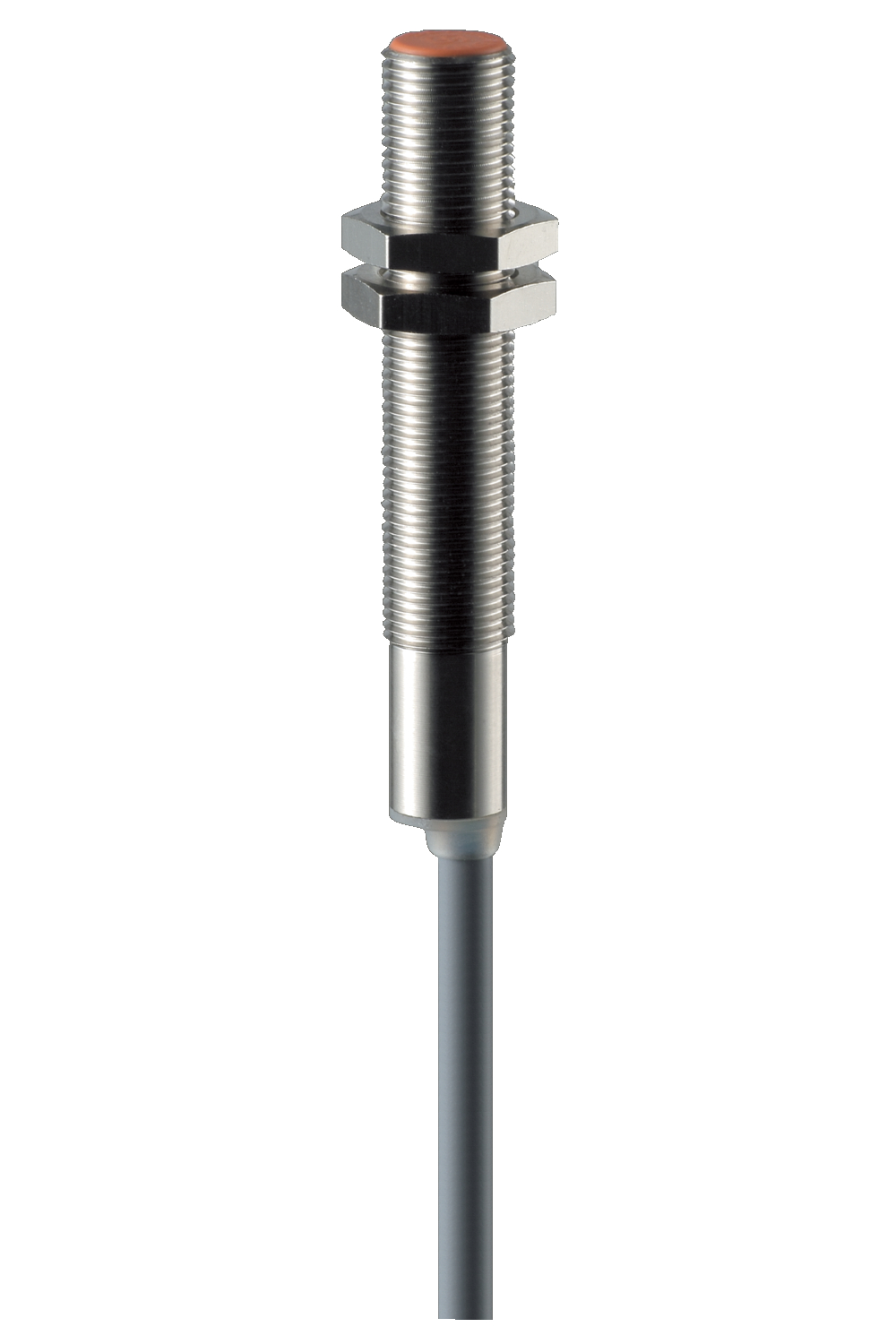

Ürün resmi (katalog özel fotoğraf)
