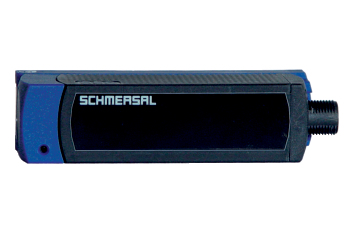

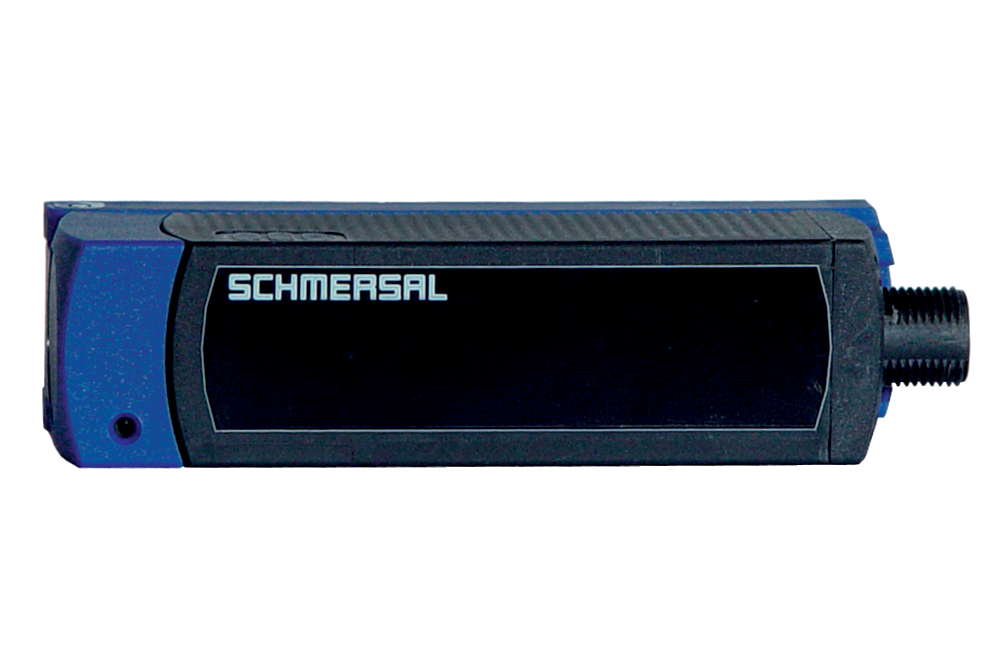

CSS 12-34-V-SD-M-L

Artikelnummer: 101181062
Arkiv
CSS 12-34-V-SD-M-L

Downloads

ePLAN Data
CADENAS CAD Data
SISTEMA Data
  • 1 x Anslutningskabel 8-polig
  • Aktivering från toppen
  • utgång för serie diagnos
  • Max. 31 sensorer kan seriekopplas.
  • Plasthus
  • Elektroniskt kontaktfritt, kodat system
  • Felinriktad aktivering möjlig
  • 27 mm x 108,2 mm x 35 mm
  • Hög repeternoggrannhet för kopplingspunkterna
  • Max. längd för sensorkedjans 200 m
  • 2 kortslutningssäkra PNP säkerhetsutgångar
  • Övervakar kortslutning mellan kanalerna, kabelavbrott och ev. inverkan från främmande spänning.

Beställningsinformation

Note (Delivery capacity)

Ej tillgänglig!
Produktbeteckning

CSS 12-34-V-SD-M-L
Artikelnummer (beställningsnummer)

101181062
EAN (European Article Number)

4030661314860
eCl@ss nummer, version 12.0

27-27-46-01
eCl@ss nummer, version 11.0

27-27-24-03
eCl@ss nummer, version 9.0

27-27-24-03
ETIM-nummer, version 7.0

EC001829
ETIM-nummer, version 6.0

EC001829

Certifieringar - Föreskrifter

Certifikat

cULus

Globala egenskaper

Föreskrifter

EN IEC 60947-5-3
Aktiv princip

induktiv
Kaplsing, dimensioner

Block
Monteringsvillkor (mekanisk)

inte i jämnhöjd
Sensorns topologi

Sensor för seriekoppling
Kapslingens material

Plast, glasfiberförstärkt termoplast
Aktiv yta

Plast, glasfiberförstärkt termoplast
Reaktionstid, maximum

30 ms
Riskens varaktighet, maximum

60 ms
Bruttovikt

300 g

Allmänna data - Egenskaper

Seriella diagnos

Ja
Diagnostisk utgång

Ja
Kortslutningsidentifiering

Ja
Korslutningsidentifiering

Ja
Säkerhetsfunktioner

Ja
Kaskaderbar

Ja
Integrerad indikering, status

Ja
LED:ernas antal

3
Antal halvledarutgångar med signalfunktion

1
Antal säkra digitala utgångar

2
Antal seriekopplade sensorer

31

Klassificering

Föreskrifter

EN ISO 13849-1

EN IEC 60947-5-3

EN IEC 61508
Performance Level, up to

e
Kategori

4
PFH värde

3,60 x 10⁻⁹ /h
Safety Integrity Level (SIL)

3
Mission time

20 År

Mekaniska data

Nyckelingångar

topp
Aktiv yta

frontsida
Aktuatorbrytavstånd

Actuator CST 34-V-1: 12 mm (typical switch distance Sn)

Actuator CST 34-V-1: 10 mm (ensured switch distance ON Sao)

Actuator CST 34-V-1: 15 mm (ensured switch distance OFF Sar)

Actuator CST 34-S-1 / CST 34-S-3: 15 mm (typical switch distance Sn)

Actuator CST 34-S-1 / CST 34-S-3: 13 mm (ensured switch distance ON Sao)

Actuator CST 34-S-1 / CST 34-S-3:: 18 mm (ensured switch distance OFF Sar)

Actuator CST 34-S-2: 10 mm (typical switch distance Sn)

Actuator CST 34-S-2: 8 mm (ensured switch distance ON Sao)

Actuator CST 34-S-2: 16 mm (ensured switch distance OFF Sar)

Actuator CST 180-1 / CST 180-2: 12 mm (typical switch distance Sn)

Actuator CST 180-1 / CST 180-2: 10 mm (ensured switch distance ON Sao)

Actuator CST 180-1 / CST 180-2: 16 mm (ensured switch distance OFF Sar)

Mechanical data - Switching distances

Hysteres (aktiveringsavstånd), maximum

1,5 mm
Repeternoggrannhet

0,5 mm
Notera (repeternoggrannhet R)

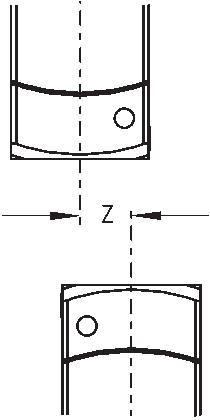

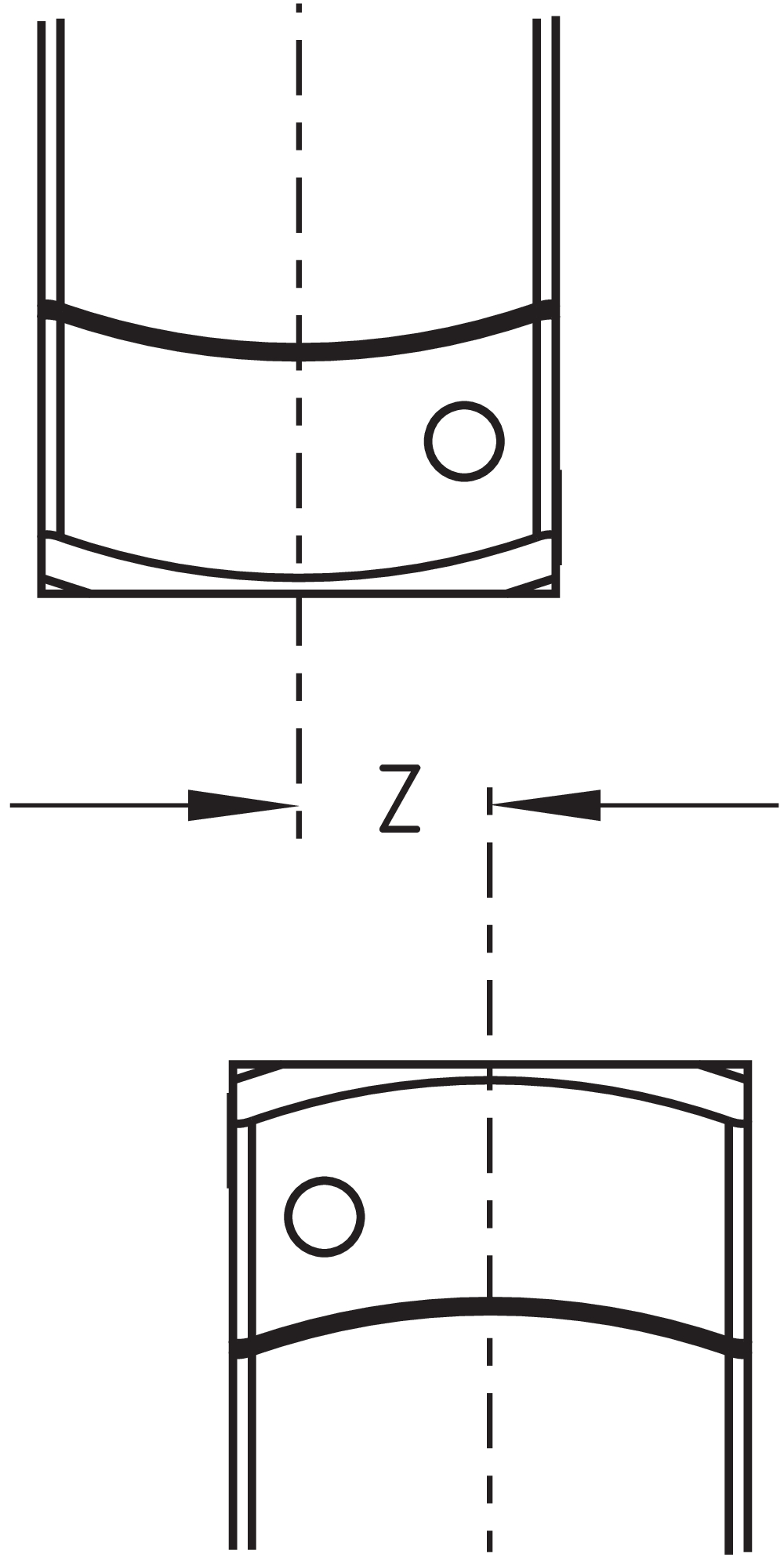

Sidoförskjutning: Övre yta tillåter en tvärförskjutning (z) på max. ± 8 mm (se figur Funktionssätt).

Mechanical data - Connection technique

Notera (Sensorkedjans längd)

Cable length and cross-section change the voltage drop dependiing on the output current
Notera (Seriekoppling)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Kabelns längd

1 m
Anslutning, kontakt

Kabel (Y-UL 2517), 8-polig
Anslutningsarea, maximum

8 x 0,35 mm²
Ledararea

22 AWG
Kabeltyp

LiYY

Mekaniska data - mått

Sensorns längd

35 mm
Sensorns bredd

27 mm
Sensorns höjd

108,2 mm

Omgivningsförhållanden

Skyddsklass

IP65

IP67
Omgivningstemperatur

-25 ... +70 °C
lager och transporttemperatur

-25 ... +85 °C
Vibrationstålig enligt EN 60068-2-6

10 … 55 Hz, Amplitud 1 mm
tålighet mot chock

30 g / 11 ms
Protection class

II

Ambient conditions - Insulation values

Isolationsmärkspänning

32 VDC
Märkstötspänning

0,8 kV
Overvoltage category

III
Föroreningsgrad

3

Elektriska data

Tomgångsström l0, typisk

100 mA
Märkström

600 mA
Krävd nominell kortslutningsström

100 A
Brukskategori DC-12

24 VDC
Brukskategori DC-12

0,05 A
Brukskategori DC-13

24 VDC
Brukskategori DC-13

0,05 A
Kopplingsfrekvens, cirka

3 Hz

Electrical data - Safety digital outputs

Märkström (säkerhetsutgångar)

250 mA
Utgångsström (säker utgång), maximum

0,25 A
Säkerhetsutgång

p-type
Voltage drop Ud, maximum

0,5 V
Leakage current Ir, maximum

0,5 mA
Voltage, Utilisation category DC-12

24 VDC
Current, Utilisation category DC-12

0,25 A
Voltage, Utilisation category DC-13

24 VDC
Current, Utilisation category DC-13

0,25 A

Elektriska data - diagnosuttag

Design of control elements

p-type
Voltage drop Ud, maximum

5 V
Voltage, Utilisation category DC-12

24 VDC
Current, Utilisation category DC-12

0,05 A
Voltage, Utilisation category DC-13

24 VDC
Current, Utilisation category DC-13

0,05 A
Brukskategori DC-12

24 VDC / 0,05 A

Electrical data - Serial diagnostic SD

Beteckning, Seriell diagnos SD

OUT
Öppningsström

150 mA
Utförande bistabila kontakter

short-circuit proof, p-type
Ledningskapacitet

50 nF

Elektriska data - elektromagnetisk kompatibilitet

Interfering radiation

IEC 61000-6-4
EMC rating

IEC 61000-6-2

Stifttilldelning

PIN 1

A1 Ue Brun
PIN 2

X1 Säkerhetsingång 1 Vit
PIN 3

A2 GND Blå
PIN 4

Y1 Säkerhetsutgång 1 Svart
PIN 5

SD seriell diagnosutgång: grå
PIN 6

X2 Säkerhetsingång 2 violett
PIN 7

Y2 Säkerhetsutgång 2 röd
PIN 8

IN ingång för serie diagnos Rosa

Leveransomfång

Leveransomfång

Actuator must be ordered separately.

Tillbehör

Recommended safety switchgear

PROTECT PSC1

SRB-E-301ST

SRB-E-201LC

Note

Note (General)

Utvärderingskrav: Tvåkanals säkerhetsingång lämplig för pnp-typ sensorer med NO-funktion Utvärderingen måste tolerera säkerhetssensorernas funktionstester med cyklisk frånkoppling av sensorutgångarna för max. 0,5 ms. En kortslutningsregistrering i analysen är ej nödvändig.

Språk filter

Om dokumentet inte finns på landets språk, visas den engelska versionen.

Datablad

Danska (2026-04-15)
Engelska (2026-04-15)
Finska (2026-04-15)
Franska (2026-04-15)
Holländska (2026-04-15)
Italienska (2026-04-15)
Japanska (2026-04-15)
Kinesiska (2026-04-15)
Norska (2026-04-15)
Polska (2026-04-15)
Portugisiska (2026-04-15)
Portugisiska (2026-04-15)
Spanska (2026-04-15)
Svenska (2026-04-15)
Turkiska (2026-04-15)
Tyska (2026-04-15)

Driftsinstruktion och EU-försäkran om överensstämmelse

CSS 34 (521,3 kB, 2025-02-07)
CSS 34 (502,7 kB, 2025-02-07)
CSS 34 (691,7 kB, 2025-02-07)
CSS 34 (492,9 kB, 2025-02-07)
CSS 34 (503,9 kB, 2025-02-07)
CSS 34 (500,1 kB, 2025-02-07)
CSS 34 (503,9 kB, 2025-02-07)
CSS 34 (472,5 kB, 2025-02-07)
CSS 34 (496,0 kB, 2025-02-07)
CSS 34 (491,5 kB, 2025-02-07)

UL-certifikat

CSS / CSP (384,9 kB, 2019-08-01)

Kopplingsexempel (elektr. trådning)

CSS 34 (145,2 kB, 2019-05-10)

Broschyr

Electronic Safety Sensors and Solenoid Interlocks (2,7 MB, 2019-05-10, Revision 05)
Electronic Safety Sensors and Solenoid Interlocks (1,6 MB, 2019-05-10, Revision 01)
Electronic Safety Sensors and Solenoid Interlocks (8,8 MB, 2019-05-10, Revision 07)
sensores de seguridad electrónicos y enclavamientos por solenoide (2,0 MB, 2019-05-10, Revision 04)

SISTEMA-VDMA Bibliotek/Library

SISTEMA-VDMA-KOMPONENTEN (1.021,8 kB, 2026-02-02)
SISTEMA-VDMA COMPONENTS (1.018,3 kB, 2026-02-02)

Ladda ned senaste versionen av Adobe reader

Adobe Reader
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:CSS 34
Type:See ordering code
Description of the component:Non-contact safety sensor
Relevant Directives:Machinery Directive2006/42/EC
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:EN 60947-5-3:2013
EN ISO 13849-1:2015
EN 61508 parts 1-7:2010
Notified body for Type Examination:TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
ID n°: 0035
Type Examination Certificate:01/205/5194.02/20
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, June 9, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:CSS 34
Type:See ordering code
Description of the component:Non-contact safety sensor
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-3:2013
EN ISO 13849-1:2015
EN 61508 parts 1-7:2010
Approved body for Type Examination:TÜV Rheinland UK Ltd.
1011 Stratford Road
Solihull, B90 4BN
ID: 2571
Type examination certificate:01/205U/5194.00/22
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, June 9, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
