AZM 170SK-02/10ZKA 24VAC/DC

Artikelnummer: 101183245

AZM 170SK-02/10ZKA 24VAC/DC

Artikelnummer: 101183245

Downloads

ePLAN Data

CADENAS CAD Data

SISTEMA Data

Antal

Produktbeteckning:
AZM 170(1)-(2)Z(3)K(4)-(5)-(6)-(7)-(8)

(1)
	IDC-anslutning
SK	Skruvklämmor

(2)
11	1 slutande kontakt (sl) /1 brytande kontakt (br)
02	2 brytande kontakter (br)

(3)
	Hållkraft 5 N
R	Hållkraft 30 N

(4)
	låser upp med spänning
A	låser med spänning

(5)
	Kabelgenomföring M20
ST	2 Stickkontakt M12, 4-polig
ST-2431	som ST, individuell övervakning av låsspole
ST8	Stickkontakt M12, 8-polig

(6)
24 VAC/DC	Us 24 VAC/DC
110 VAC	Us 110 VAC
230 VAC	Us 230 VAC

(7)
1637	guldpläterade kontakter

(8)
	Manuell tvångsöppning
2197	Manuell tvångsöppning från sidan (standard vid upplåsning med spänning)
2405	Nödutgång på sidan

Det är möjligt att alla möjliga enheter enligt denna typnyckel inte går att leverera och/eller inte tekniskt realiserbara.

1 kabelgenomföring M 20 x 1.5
Skruvklämsanslutning
låser med spänning
Plasthus
skyddsisolerad
Kompakt konstruktion
Förregling med skydd mot felaktig låsning.
Lång livslängd
Hög hållkraft

Beställningsinformation

Produktbeteckning	AZM 170SK-02/10ZKA 24VAC/DC
Artikelnummer (beställningsnummer)	101183245
EAN (European Article Number)	4030661319032
eCl@ss nummer, version 12.0	27-27-26-03
eCl@ss nummer, version 11.0	27-27-26-03
eCl@ss nummer, version 9.0	27-27-26-03
ETIM-nummer, version 7.0	EC002593
ETIM-nummer, version 6.0	EC002593

Certifieringar - Föreskrifter

Certifikat	cULus CCC

Globala egenskaper

Föreskrifter	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1
Kodningsnivå enligt EN ISO 14119	låg
Aktiv princip	elektromekanisk
Kapslingens material	Plast, glasfiberförstärkt termoplast, självsläckande
Bruttovikt	310 g

Allmänna data - Egenskaper

låser med spänning	Ja
Antal aktiveringsriktningar	2

Klassificering

Föreskrifter	EN ISO 13849-1
Performance Level, up to	c
Kategori	1
B_10D Öppnare (NC)	2.000.000 kopplingar
notera	Electrical life on request.
B_10D Normalt öppen kontakt (NO)	1.000.000 kopplingar
notera	at 10% I_e and ohmic load
Mission time	20 År

Säkerhetsklassificering - Feluteslutning

Please note:	Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Performance Level, up to	d
Kategori	3
notera	for 2-channel use and with suitable logic unit.
Mission time	20 År

Mekaniska data

Mekanisk livslängd, minimum	1.000.000 kopplingar
Klämkraft enligt EN ISO 14119	1.000 N
Klämkraft, maximum	1.300 N
Hållkraft	5 N
tvångsöppningssträcka	11 mm
Erforderlig kraft för tvångsbrytning per brytande kontakt, minimum	8,5 N
Erforderlig kraft för tvångsbrytning, minimum	17 N
Aktiveringshastighet, maximum	2 m/s
Montering	Skruvar
Type of the fixing screws	2x M4
Åtdragningsmoment för fästskruvarna till höljets lock, minimum	0,7 Nm
Åtdragningsmoment för fästskruvarna till höljets lock, max	1 Nm
notera	Torx T10

Mechanical data - Connection technique

Kabelstyrning	1 x M20 x 1,5
Förskruvningens kabelstorlek, minimum	4 mm
Förskruvningens kabelstorlek, maximum	10 mm
Anslutningsarea, minimum	0,25 mm²
Anslutningsarea, maximum	1,5 mm²
Note	All information i kabeldelen är inklusive kabelhylsor.
Ledararea, minimum	24 AWG
Ledararea, maximum	16 AWG
Tillåten typ av kabel	solid single-wire solid multi-wire flexible
Stickkontakt (mekanisk)	Screw terminals

Mekaniska data - mått

Sensorns längd	30 mm
Sensorns bredd	90 mm
Sensorns höjd	100,5 mm

Omgivningsförhållanden

Skyddsklass	IP67
Omgivningstemperatur	-25 ... +60 °C
lager och transporttemperatur	-25 ... +85 °C
Note (Relative humidity)	icke kondenserande inte nedisande
Protection class	II
Permissible installation altitude above sea level, maximum	2.000 m

Ambient conditions - Insulation values

Isolationsmärkspänning	250 VAC
Märkstötspänning	4 kV
Overvoltage category	III
Föroreningsgrad	3

Elektriska data

Märkström	4.000 mA
Krävd nominell kortslutningsström	1.000 A
Elektrisk märkeffekt, maximum	12 W
Kopplingsdon	Magnet: 2 NC contacts / Actuator: 1 NO contact
Note (Switching element)	Växlande kontakt med dubbel brytning, typ Zb eller 2 br kontakter, med galvaniskt separerade kontaktbryggor
Kopplingsprincip	slow action, positive break NC contact
Maximal omkopplingsfrekvens	1.000 /h
Kontakternas material, elektriskt	Silver

Elektriska data - magnetstyrning IN

Magnet tillkopplingstid	100 %
Testpulsens varaktighet, max	5 ms
Testpulsintervall, minimum	50 ms

Elektriska data - Säkerhetskontakter

Voltage, Utilisation category DC-13	24 VDC
Current, Utilisation category DC-13	4 A

Elektriska data - Extrakontakter

Voltage, Utilisation category DC-13	24 VDC
Current, Utilisation category DC-13	4 A

Diverse data

Notera (applikationstillämpningar)	skjutbar skyddsanordning avtagbart skydd förreglingsbrytare för svänfgbara skydd

Leveransomfång

Leveransomfång	Actuator must be ordered separately. Slitstätning

Note

Note (Manual release)	botten För manuell tvångsupplåsning med hjälp av trekantnyckel M5, finns som tillbehör

Produktbild (singelfoto i katalog)

ID: kazm1f59

| 612,9 kB | .jpg | 352.778 x 395.11100000000005 mm - 1000 x 1120 px - 72 dpi

| 72,8 kB | .png | 74.083 x 82.903 mm - 210 x 235 px - 72 dpi

| 64,6 kB | .jpg | 110.41900000000001 x 123.47200000000001 mm - 313 x 350 px - 72 dpi

| 56,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 6,3 MB | .png | 211.561 x 237.067 mm - 1999 x 2240 px - 240 dpi

Måttritning (grundkomponent)

ID: 1azm1g07

| 44,4 kB | .cdr |

| 10,1 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 126,8 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

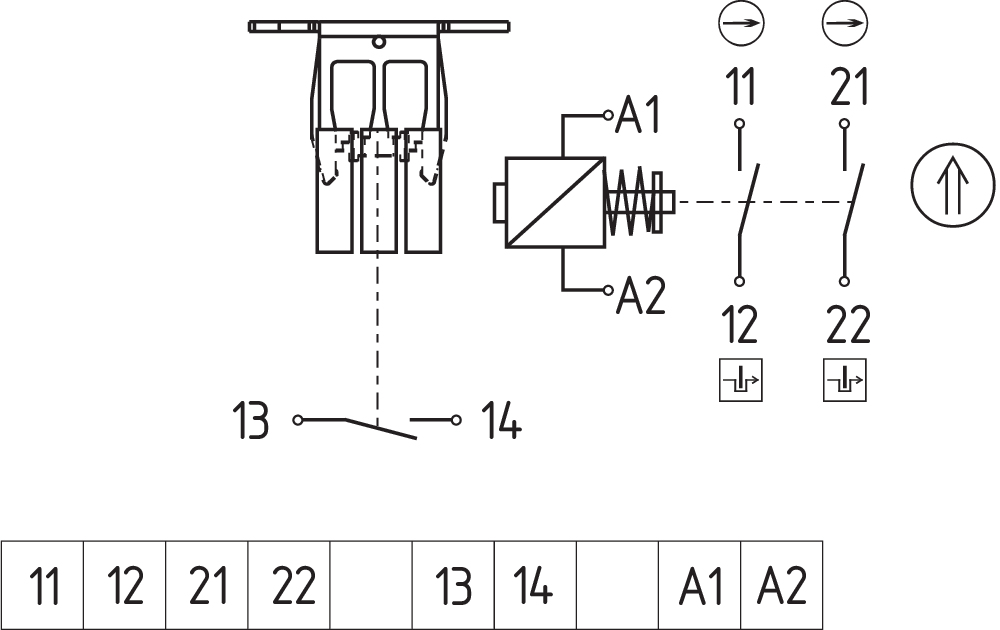

Diagram

Information on diagram
ICO_LEG_ko-arrow4 Monitoring the interlock to EN ISO 14119
ICO_LEG_ko-arrow1 Positive break NC contact
ICO_LEG_ko-arrow2 Actuated
ICO_LEG_ko-arrow3 Not actuated
ICO_LEG_ko-open Normally-open contact
ICO_LEG_ko-close Normally-closed contact

ID: kazm1k88

| 75,1 kB | .ai | 210.002 x 297 mm - 595 x 841 px - 72 dpi

| 87,1 kB | .jpg | 352.778 x 222.25 mm - 1000 x 630 px - 72 dpi

| 4,3 kB | .png | 74.083 x 46.567 mm - 210 x 132 px - 72 dpi

UK Conformity Declaration

PDF

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM 170

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Electromagnetic Compatibility Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017
EN ISO 14119:2013

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, March 30, 2023

Authorised signature
Philip Schmersal
Managing Director

EU Conformity Declaration

PDF

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

AZM 170

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant Directives:	Machinery Directive	2006/42/EC
	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

DIN EN 60947-5-1:2018
EN ISO 14119:2013

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, May 4, 2022

Authorised signature
Philip Schmersal
Managing Director

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Alla data och värden har kontrollerats noga. Bilder kan avvika från originalet. Ytterligare tekniska data finns i manualen. Tekniska ändringar och fel förbehålles.
