IFL-N-4B-12-10PK1 5,0M
IFL-N-4B-12-10PK1 5,0M
Descargas
| Descrição do tipo de produtos: IFL (1)-(2)(3)-(4)(5)(6)(7)(8)-(9) |
| (1) | |
| 2 | Distância do interruptor 2 mm |
| 4 | Distância do interruptor 4 mm |
| B | Condicionado a montagem do conjunto |
| (2) | |
| 12 | Cilindro, rosca M12, filme metálico |
| 120 | Cilindro, rosca M12, plástico |
| (3) | |
| sem | Formato standard |
| M | corpo miniatura |
| L | Formato comprida |
| (4) | |
| 01 | Normalmente fechado (NF) |
| 10 | Contacto normalmente aberto (NA) |
| 10/01 | Contacto normalmente aberto (NA) / fechado (NC) com espaço para conexão |
| 11 | Contacto normalmente aberto (NA) / normalmente fechado (NF) antivalente |
| (5) | |
| sem | Cabo |
| ST | Conector |
| T | Cabo com terminal (tipo bucha) |
| (6) | |
| sem | Standard versão com conector |
| 2 | Alternativamente versão com conector |
| (7) | |
| N | comutação - n |
| P | comutação - p |
| (8) | |
| K | Proteção contra curto-circuito |
| 1 | pulsante |
| (9) | |
| 2033 | Aço inoxidável |
- Forma de construção M12
Dados para encomenda
| Descrição do tipo de produtos |
IFL-N-4B-12-10PK1 5,0M |
| Número de artigo (Número de encomenda) |
101146531 |
| EAN (European Article Number) |
4030661286372 |
| Número eCl@ss, versão 12.0 |
27-27-40-01 |
| Número eCl@ss, versão 11.0 |
27-27-01-01 |
| Número eCl@ss, versão 9.0 |
27-27-01-01 |
| Número ETIM, versão 7.0 |
EC002714 |
| Número ETIM, versão 6.0 |
EC002714 |
Propriedades globais
| Instruções |
DIN VDE 0660-208 EN IEC 60947-5-2 |
| Forma construtiva do compartimento |
cilindro, rosca |
| Condição de instalação (mecânico) |
protegido |
| Material do invólucro |
Latão |
| Material do revestimento do compartimento |
niquelado |
| Área ativa |
Plástico |
| Material das porcas |
Latão, niquelado |
| Peso bruto |
162 g |
Propriedades globais - Características
| Indicação integrada, estado |
Sim |
| Revestimento de cabo |
Não |
| Número dos fios condutores |
3 |
Mechanical data - Switching distances
| Distância nominal de comutação Sn |
4 mm |
| Nota (distância do interruptor) |
All switching distances in accordance EN IEC 60947-5-2 |
Dados mecânicos - Tecnologia conectiva
| Comprimento do cabo |
5 m |
| Tipo de conexão |
Cabo |
| Número dos fios condutores |
3 |
| Secção do fio |
0,25 mm2 |
| Material do manto do cabo |
PUR |
Dados mecânicos - dimensões
| Rosca ISO do sensor |
M12 |
| abertura da chave |
17 SW |
| Comprimento de sensor |
50 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Temperatura ambiente |
-25 ... +85 °C |
| Resistência à vibração |
10 … 55 Hz, amplitude 1 mm |
| Resistência a impactos |
30 g / 11 ms |
| Classe de proteção |
II |
Dados elétricos
| Tensão de operação |
15 ... 34 VDC |
| Tipo de intervalo de tensão |
DC |
| Corrente de circuito aberto I0, típico |
17 mA |
| Medição da tensão de operação |
15 ... 34 VDC |
| Corrente operacional nominal |
200 mA |
| Elemento de comutação |
Contacto normalmente aberto (NA) |
| Circuito de proteção, integrado |
proteção contra interferência indutiva proteção contra inversão de polaridade Proteção contra sobrecarga Proteção contra curto-circuito comutação para ligação suprimida em caso de impulso com falha monitorização de quebra de fio Proteção da transmissão de voz |
| Frequência de comutação, aprox. |
800 Hz |
Dados elétricos - Saída digital
| Queda de tensão Ud, máximo |
2,5 V |
| Versão de elementos de comutação |
comutação - p |
Indicação de estado
| Orientação (Indicação integrada, estado) |
LED amarela indica |
Filtro de idioma
Ficha técnica
Manual de instruções (anexo/manual breve)
Declaração de conformidade CE
Faça download da versão mais recente do Adobe Reader

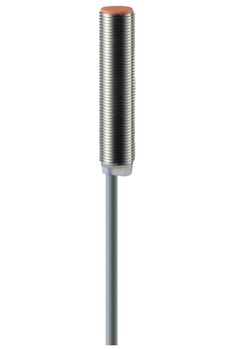

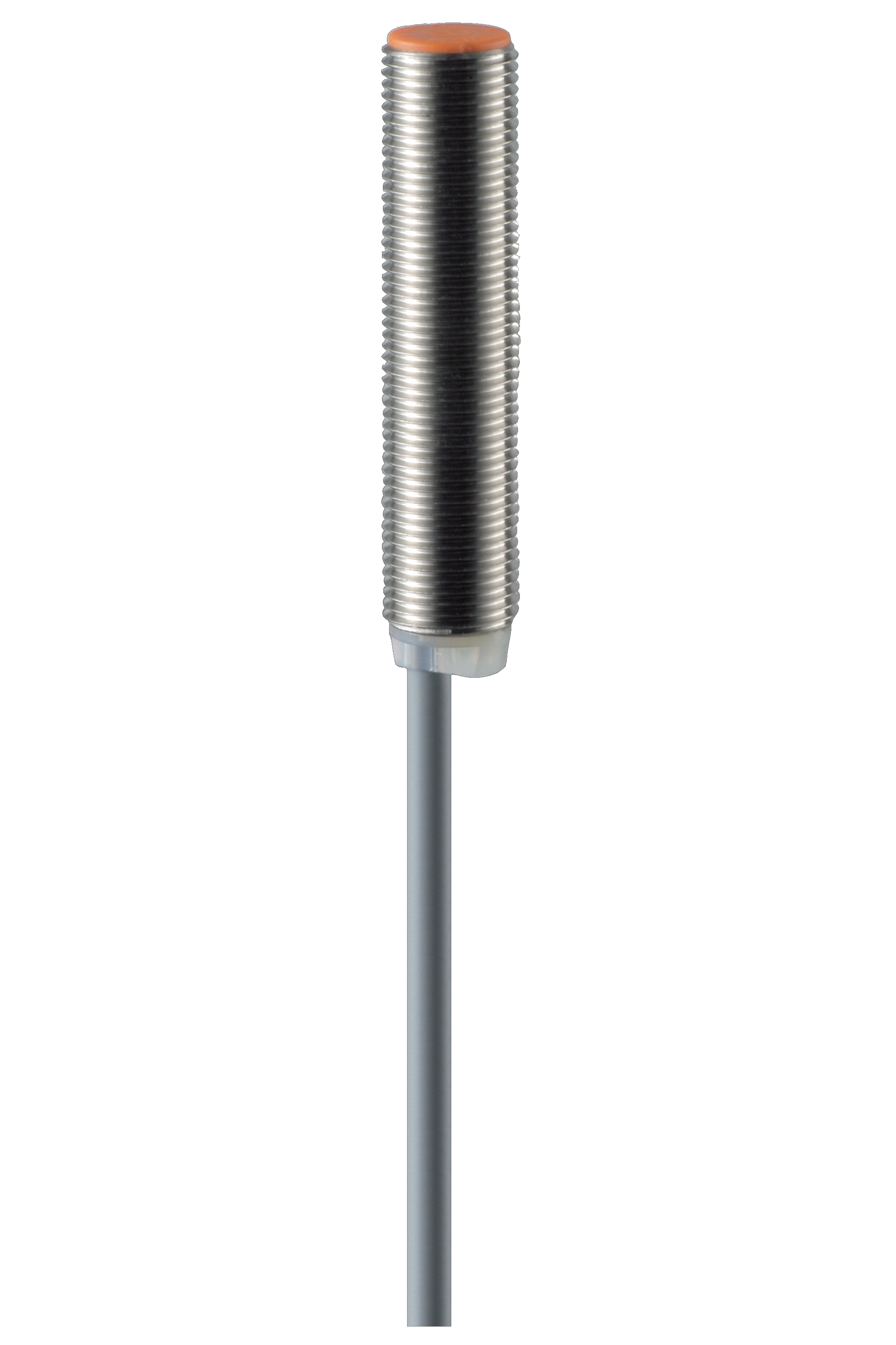

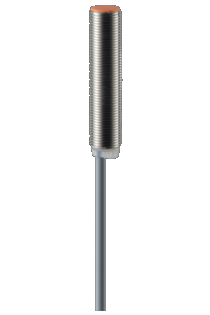

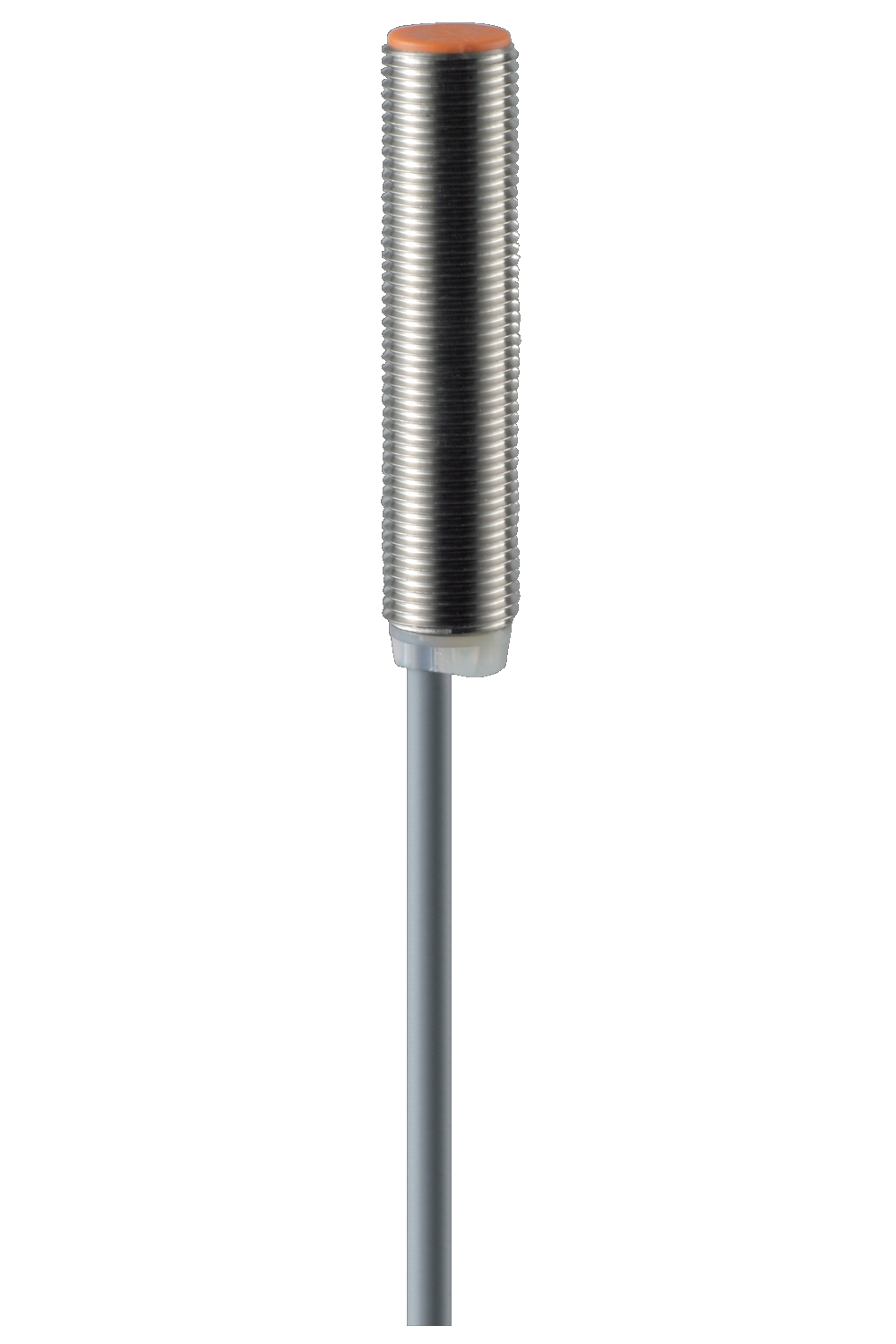

Foto do produto (foto individual do catálogo )
ID: kifl4f13
| 180,3 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi
| 16,4 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi
| 11,9 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi
| 8,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,7 MB | .png | 169.249 x 254 mm - 1999 x 3000 px - 300 dpi
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
101068880 ACC-IFL-MOCL-H12
- Para montagem simples dos sensores de aproximação com formato cilíndrico Ø 12 mm ou Rosca M12
