DHS-U1-BKWH-LST5-0.25-LT

Número de artigo: 103053676

DHS-U1-BKWH-LST5-0.25-LT

Número de artigo: 103053676

Descargas

ePLAN Dados

CADENAS Ficheiros CAD

SISTEMA Dados

Quantidade

Descrição do tipo de produtos:
DHS-U1-BKWH-(1)-(2)-(3)

(1)
	Sem ligação elétrica
LST5-0.25	Cabo de ligação com conector M12, 5 polos, 0,25 m
LST8-0.25	Cabo de ligação com conector M12, 8 polos, 0,25 m
L5-5.00	Cabo de ligação, 5 fios, 5 m
L8-5.00	Cabo de ligação, 8 fios, 5 m

(2)
	Maçaneta de porta não iluminada
RGB	Maçaneta de porta iluminada

(3)
	Sem elemento de controlo
LT	Botão luminoso

Nem todos os dispositivos que estão listados no código de modelo estão disponíveis para fornecimento e/ou são tecnicamente viáveis.

Tipo de protecção IP65 / IP67

Dados para encomenda

Descrição do tipo de produtos	DHS-U1-BKWH-LST5-0.25-LT
Número de artigo (Número de encomenda)	103053676
EAN (European Article Number)	4030661640464
Número eCl@ss, versão 12.0	27-33-01-90
Número eCl@ss, versão 11.0	27-33-01-90
Número eCl@ss, versão 9.0	27-33-01-90
Número ETIM, versão 7.0	EC000229
Número ETIM, versão 6.0	EC000229

Homologações - Instruções

Certificados	cULus

Propriedades globais

Instruções	EN IEC 60947-5-1
Material do invólucro	Plástico, termoplástico reforçado com fibra de vidro
Material de corpo do punho	PMMA translúcido
Peso bruto	380 g
Material do suporte	Plástico, termoplástico reforçado com fibra de vidro
Cor da cúpula iluminada do botão de pressão	amarelo Azul verde vermelho branco

Propriedades globais - Características

botão de ocupação livre	Sim

Dados mecânicos

Resistência mecânica, dispositivos de comando	1.000.000 Schaltspiele
Curso de atuação	1 mm
Força de acionamento, máximo	10 N
Orientação (Duração do impacto)	Duração do impacto com uma velocidade de atuação a partir de 100 mm/s
Versão dos parafusos de fixação	2x M6
Binário de aperto do parafuso	3,5 Nm
Força de acionamento típica do botão de pressão	10 N
Conceção dos parafusos de fixação do corpo do punho	2x Torx Plus T20x25
Binário de aperto dos parafusos de fixação do corpo do punho	2,5 Nm

Dados mecânicos - Tecnologia conectiva

Comprimento do cabo	0,25 m
Tipo de conexão	Cabo de ligação com conector M12 reto, 5 polos
Diâmetro do cabo	5,5 mm
Raio de curvatura (fixo)	5 x Ø-Cabo
Raio de curvatura (movido)	10 x Ø-Cabo
Material do manto do cabo	PUR

Dados mecânicos - dimensões

Comprimento	202 mm
Largura	40 mm
Altura	84 mm

Ambiente

Tipo de proteção	IP66 IP67
Temperatura ambiente	-25 ... +65 °C
Temperatura para armazenar e transportar	-40 ... +85 °C
Humidade relativa, máximo	93 %
Orientação (humidade relativa)	não condensado sem gelo
Resistência à vibração	10 … 150 Hz, amplitude 0,35 mm (EN 60947-5-2)
Resistência a impactos	30 g / 11 ms (EN 60947-5-2)
Classe de proteção	III
Altura de instalação permitida sobre NN, máximo	3.000 m

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento U_i	32 VDC
Medição da rigidez dielétrica da tensão máxima U_imp	0,8 kV
Categoria de sobre-tensão	III
Grau de contaminação por sujeira	3

Dados elétricos

Tensão de operação	24 VDC -15 % / +10 % (fonte de alimentação PELV)
Lâmpada sinalizadora de consumo de corrente	30 mA
Medição da tensão de operação	24 VDC
Corrente operacional nominal	150 mA
Corrente de curto-circuito	100 A
Categoria de aplicação DC-12	24 VDC
Categoria de aplicação DC-12	0,03 A
Categoria de aplicação DC-13	24 VDC
Categoria de aplicação DC-13	0,03 A
Isolação externa de cabos e equipamento	2A gG
Duração do impacto, máximo	2 ms
Frequência máxima de comutação	1.000 /h

Descrição dos pinos

PIN 1	24 VDC
PIN 2	Normally open contact (illuminated button)
PIN 3	GND
PIN 4	Input LED (in illuminated button)
PIN 5	n.c.

Escopo do fornecimento

Escopo do fornecimento	The push button caps (blue, green, red, white, yellow) are included in the scope of delivery.
Orientação (Escopo do fornecimento, número e tipo)	The insert for use with the safety sensor RSS260 or without integrated actuator must be ordered separately.

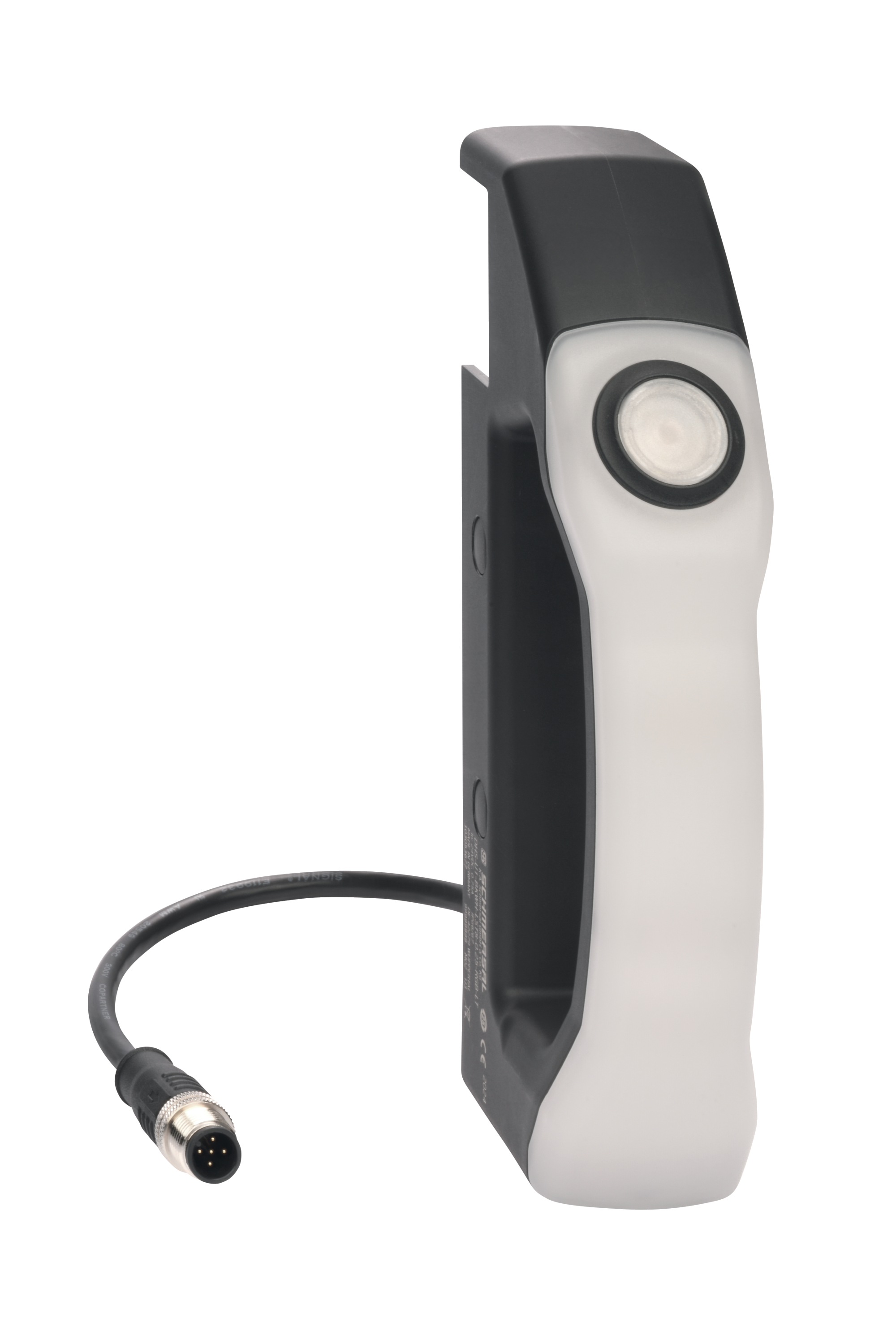

Foto do produto (foto individual do catálogo )

ID: kdhs-f33

| 200,6 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi

| 38,0 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi

| 17,6 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

| 18,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 2,7 MB | .png | 169.333 x 254 mm - 2000 x 3000 px - 300 dpi

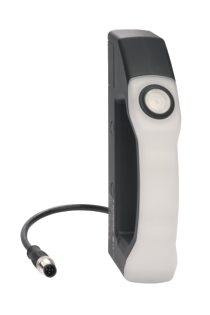

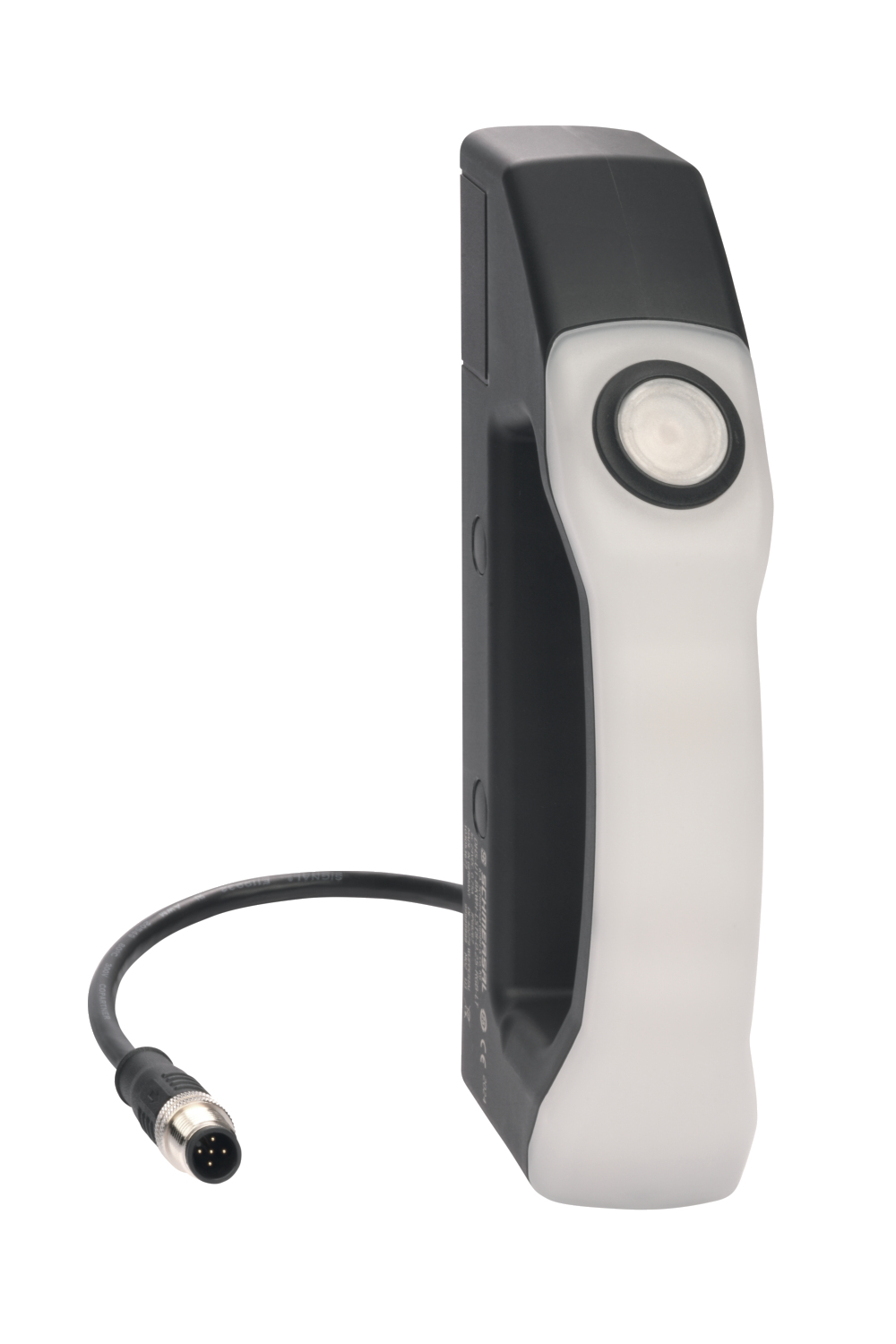

Detalhe foto

ID: kdhs-f34

| 203,9 kB | .jpg | 352.778 x 529.167 mm - 1000 x 1500 px - 72 dpi

| 38,6 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi

| 17,7 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

Disposição dos contactos

ID: km12-k5g

| 5,8 kB | .png | 73.73100000000001 x 106.89200000000001 mm - 209 x 303 px - 72 dpi

| 158,2 kB | .jpg | 352.425 x 510.117 mm - 999 x 1446 px - 72 dpi

Declaração UE de conformidade

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

DHS-U1

Type:

See ordering code

Description of the component:

Door handle system

Relevant Directives:	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

EN 60947-5-1:2017 + AC:2020

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, May 21, 2024

Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
