AZM 170-02ZRK-ST 24VAC/DC

Número de artigo: 101182526

Arquivo

AZM 170-02ZRK-ST 24VAC/DC

Número de artigo: 101182526

Descargas

ePLAN Dados

CADENAS Ficheiros CAD

SISTEMA Dados

Quantidade

Desbloqueio auxiliar lateral
ficha de ligação M12, 4 pólos
Princípio de bloqueio por mola
Invólucro em termoplástico
Isolamento protegido
Formato compacto
Bloqueio com protecção contra travamento incorrecto.
Longa durabilidade
alta força de fechamento

Dados para encomenda

Descrição do tipo de produtos	AZM 170-02ZRK-ST 24VAC/DC
Número de artigo (Número de encomenda)	101182526
EAN (European Article Number)	4030661317625
Número eCl@ss, versão 12.0	27-27-26-03
Número eCl@ss, versão 11.0	27-27-26-03
Número eCl@ss, versão 9.0	27-27-26-03
Número ETIM, versão 7.0	EC002593
Número ETIM, versão 6.0	EC002593

Homologações - Instruções

Certificados	cULus CCC

Propriedades globais

Instruções	EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1
Nível de codificação conforme EN ISO 14119	baixa
Princípio ativo	eletromecânico
Material do invólucro	Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Peso bruto	286 g

Propriedades globais - Características

Princípio de bloqueio por mola	Sim
Força de retenção	Sim
Desbloqueio auxiliar	Sim
Número de direções de atuação	2
Número de contactos auxiliares	1
Número de contactos de segurança	2
Integrated connection, M12	Yes

Classificação

Certificados	EN ISO 13849-1
Performance Level, até	c
Categoria de controlo	1
B_10D Normalmente fechado (NF)	2.000.000 Schaltspiele
Orientação	Vida útil elétrica sob consulta.
B_10D Contacto normalmente aberto (NA)	1.000.000 Schaltspiele
Orientação	a 10% le e carga resistiva
Vida útil	20 Jahr(e)

Avaliação de segurança - Exclusão de erros

Por favor, note:	Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada.
Performance Level, até	d
Categoria de controlo	3
Orientação	para utilização de 2 canais e com unidade lógica adequada.
Vida útil	20 Jahr(e)

Dados mecânicos

Desbloqueio	Desencravamento por rotação
Resistência mecânica, Mínimo	1.000.000 Schaltspiele
Força de engate F_Zh segundo a EN ISO 14119	1.000 N
Força de engate F_max, máximo	1.300 N
Força de retenção	30 N
Percurso de abertura, obrigatório	11 mm
Força de abertura obrigatória por contacto NF, mínimo	8,5 N
Força de abertura obrigatória, mínimo	17 N
Velocidade de atuação, máximo	2 m/s
Fixação	parafusos
Versão dos parafusos de fixação	2XM4
Binário de aperto dos parafusos de fixação da tampa do invólucro, mínimo	0,7 Nm
Binário de aperto dos parafusos de fixação da tampa do invólucro, máximo	1 Nm
Orientação	Torx T10

Dados mecânicos - Tecnologia conectiva

Posição ligação do conector	Centrado
Conexão (mecânico)	Conector incorporado M12, 4 polos, codificação A Conector incorporado M12, 4 polos, codificação B

Dados mecânicos - dimensões

Comprimento de sensor	30 mm
Largura de sensor	90 mm
Altura do sensor	75,5 mm

Ambiente

Tipo de proteção	IP67
Temperatura ambiente	-25 ... +60 °C
Temperatura para armazenar e transportar	-25 ... +85 °C
Orientação (humidade relativa)	não condensado sem gelo
Classe de proteção	II
Altura de instalação permitida sobre NN, máximo	2.000 m

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento U_i	250 VAC
Medição da rigidez dielétrica da tensão máxima U_imp	4 kV
Categoria de sobre-tensão	III
Grau de contaminação por sujeira	3
Medição da rigidez dielétrica da tensão máxima, conector de 4 pinos	2.5 kV

Dados elétricos

Corrente de ensaio térmico	4 A
Medição da tensão de comando	24 VAC/DC
Corrente de curto-circuito	1.000 A
Potência admissão elétrica, máximo	12 W
Elemento de comutação	2 contactos normalmente fechados (NF)
Orientação (elemento de comutação)	Comutador com dupla interrupção Zb ou 2 NF com ponte de contactos isolada galvanicamente
Princípio de comutação	Comutação de ação lenta, contacto de rutura positiva
Frequência máxima de comutação	1.000 /h
Material dos contactos, elétrico	Prata

Dados elétricos - controlo da bobina IN

Ciclo de carga do íman	100 %
Duração do impulso de teste, máximo	5 ms
Intervalo do impulso de teste, mínimo	50 ms

Dados elétricos - Contactos de segurança

Voltagem, categoria de aplicação AC-15	230 VAC
Potência, categoria de aplicação AC-15	4 A
Voltagem, categoria de aplicação DC-13	24 VDC
Potência, categoria de aplicação DC-13	4 A
Orientação, categoria aplicativa DC-13	Conector de 4 pinos

Dados elétricos - Contactos auxiliares

Voltagem, categoria de aplicação AC-15	230 VAC
Potência, categoria de aplicação AC-15	4 A
Voltagem, categoria de aplicação DC-13	24 VDC
Potência, categoria de aplicação DC-13	4 A
Orientação, categoria aplicativa DC-13	Conector de 4 pinos

Dados gerais

Orientação (Aplicações de aplicação)	Dispositivo de segurança deslocável Proteção móvel Dispositivo de segurança giratório

Escopo do fornecimento

Escopo do fornecimento	O atuador não está incluído no fornecimento. Fechamento da fenda

Orientação

Orientação (desbloqueio auxiliar)	Desbloqueio auxiliar lateral

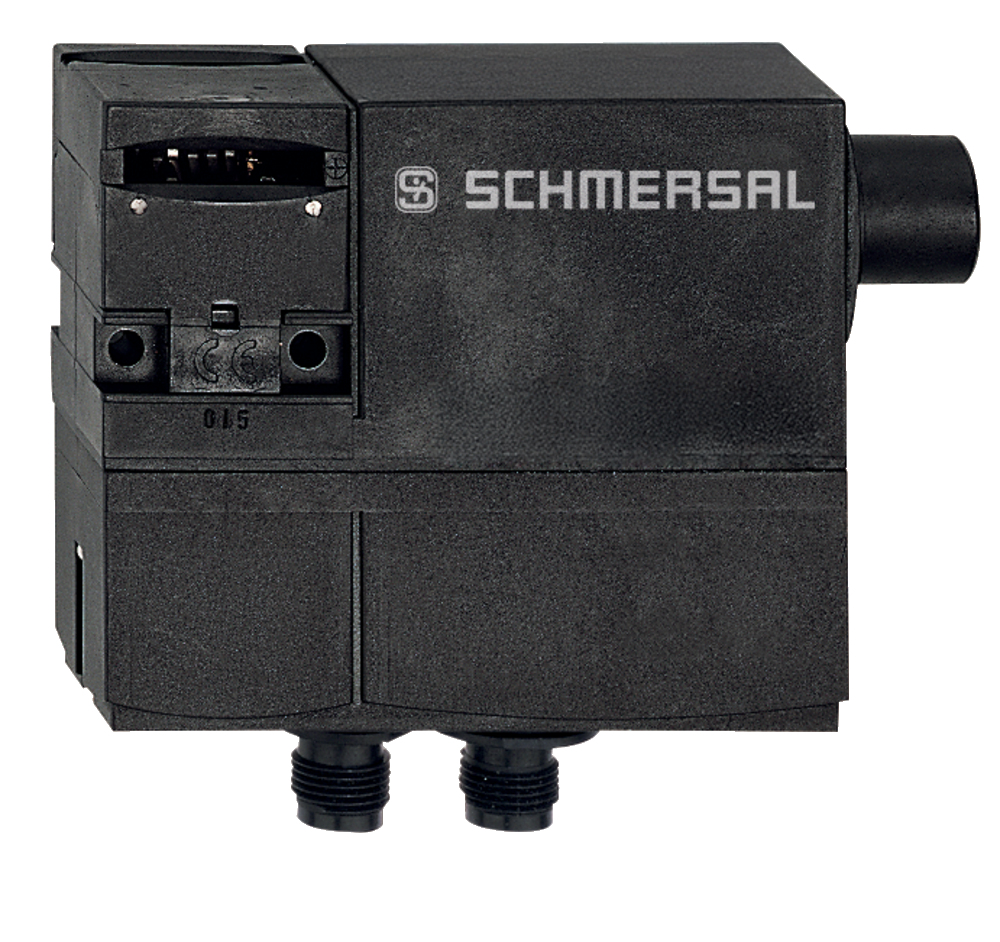

Foto do produto (foto individual do catálogo )

ID: kazm1f71

| 626,9 kB | .jpg | 352.778 x 332.317 mm - 1000 x 942 px - 72 dpi

| 58,7 kB | .png | 74.083 x 69.85000000000001 mm - 210 x 198 px - 72 dpi

| 56,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,5 MB | .png | 166.55700000000002 x 156.89700000000002 mm - 2000 x 1884 px - 305 dpi

| 74,1 kB | .jpg | 123.47200000000001 x 116.417 mm - 350 x 330 px - 72 dpi

Desenho dimensional componente básico

ID: 1azm1g04

| 44,0 kB | .cdr |

| 9,1 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 117,4 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpi

Diagrama das comutações

Indicação sobre diagrama das comutações
ICO_LEG_sw-close Contacto fechado
ICO_LEG_sw-open Contacto aberto
ICO_LEG_sw-var Área de ajuste
ICO_LEG_sw-l Ponto de engate
ICO_LEG_sw-p Trajeto/ângulo de abertura forçada
VS: intervalo ajustável do contacto NA
VÖ Lançamento: intervalo ajustável do contacto NF
N: curso após contacto

Os percursos de comutação representados para os contactos NA e contactos NF são transmissíveis para outros combinações de contactos.

ID: kazm1s01

| 19,5 kB | .cdr |

| 1,8 kB | .png | 74.083 x 26.458000000000002 mm - 210 x 75 px - 72 dpi

| 49,4 kB | .jpg | 352.778 x 125.236 mm - 1000 x 355 px - 72 dpi

Diagrama

Indicação sobre diagrama
ICO_LEG_ko-arrow4 Codificação pela tecnologia RFID conforme ISO 14119
ICO_LEG_ko-arrow1 Contacto NF de rutura positiva
ICO_LEG_ko-arrow2 atuado
ICO_LEG_ko-arrow3 não atuado
ICO_LEG_ko-open Contacto normalmente aberto
ICO_LEG_ko-close Contacto normalmente fechado

ID: kazm1k14

| 46,9 kB | .cdr |

| 135,9 kB | .jpg | 352.778 x 240.947 mm - 1000 x 683 px - 72 dpi

| 5,7 kB | .png | 74.083 x 50.447 mm - 210 x 143 px - 72 dpi

Princípio operacional

ID: kazm1a71

| 113,1 kB | .jpg | 352.778 x 280.81100000000004 mm - 1000 x 796 px - 72 dpi

| 4,6 kB | .png | 74.083 x 58.914 mm - 210 x 167 px - 72 dpi

Disposição dos contactos

ID: km12-k4c

| 4,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 113,3 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi

UK Conformity Declaration

Pdf

UK Declaration of Conformity

Company:

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.

Name of the component:

AZM 170

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant legislation:	Supply of Machinery (Safety) Regulations	2008
	Electromagnetic Compatibility Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Designated standards:

EN 60947-5-1:2017
EN ISO 14119:2013

UK-Importer / Person authorised for the compilation of the technical documentation:

Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL

Place and date of issue:

Wuppertal, March 30, 2023

Authorised signature
Philip Schmersal
Managing Director

Declaração UE de conformidade

Pdf

EU Declaration of Conformity

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Declaration:

We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.

Name of the component:

AZM 170

Type:

See ordering code

Description of the component:

Interlocking device with electromagnetic interlock for safety functions

Relevant Directives:	Machinery Directive	2006/42/EC
	EMC-Directive	2014/30/EU
	RoHS-Directive	2011/65/EU

Applied standards:

DIN EN 60947-5-1:2018
EN ISO 14119:2013

Person authorised for the compilation of the technical documentation:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Place and date of issue:

Wuppertal, May 4, 2022

Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú
