AZM 170-02ZRK-M16 24VAC/DC

Número de artigo: 101182800
Arquivo
AZM 170-02ZRK-M16 24VAC/DC

Descargas

ePLAN Dados
CADENAS Ficheiros CAD
SISTEMA Dados
  • 1 entrada de condutor M 20 x 1.5
  • Método de terminação IDC
  • Desbloqueio auxiliar
  • entrada de condutor M16 x 1,5
  • 1 Entradas de condutor M 16 x 1.5
  • Princípio de bloqueio por mola
  • Invólucro em termoplástico
  • Isolamento protegido
  • Formato compacto
  • Bloqueio com protecção contra travamento incorrecto.
  • Longa durabilidade
  • alta força de fechamento

Dados para encomenda

Descrição do tipo de produtos

AZM 170-02ZRK-M16 24VAC/DC
Número de artigo (Número de encomenda)

101182800
EAN (European Article Number)

4030661318288
Número eCl@ss, versão 12.0

27-27-26-03
Número eCl@ss, versão 11.0

27-27-26-03
Número eCl@ss, versão 9.0

27-27-26-03
Número ETIM, versão 7.0

EC002593
Número ETIM, versão 6.0

EC002593

Homologações - Instruções

Certificados

cULus

Propriedades globais

Instruções

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1
Nível de codificação conforme EN ISO 14119

baixa
Princípio ativo

eletromecânico
Material do invólucro

Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Peso bruto

275 g

Propriedades globais - Características

Princípio de bloqueio por mola

Sim
Força de retenção

Sim
Desbloqueio auxiliar

Sim
Número de direções de atuação

2
Número de contactos auxiliares

1
Número de contactos de segurança

2

Classificação

Certificados

EN ISO 13849-1
Performance Level, até

c
Categoria de controlo

1
B10D Normalmente fechado (NF)

2.000.000 Schaltspiele
Orientação

Vida útil elétrica sob consulta.
B10D Contacto normalmente aberto (NA)

1.000.000 Schaltspiele
Orientação

a 10% le e carga resistiva

Vida útil

20 Jahr(e)

Avaliação de segurança - Exclusão de erros

Por favor, note:

Adequado para utilização se uma exclusão de falhas para uma avaria perigosa do canal mecânico 1 for autorizada e uma proteção contra manipulação adequada for assegurada.
Performance Level, até

d
Categoria de controlo

3
Orientação

para utilização de 2 canais e com unidade lógica adequada.
Vida útil

20 Jahr(e)

Dados mecânicos

Desbloqueio

Desencravamento por rotação
Resistência mecânica, Mínimo

1.000.000 Schaltspiele
Força de engate FZh segundo a EN ISO 14119

1.000 N
Força de engate Fmax, máximo

1.300 N
Força de retenção

30 N
Percurso de abertura, obrigatório

11 mm
Força de abertura obrigatória por contacto NF, mínimo

8,5 N
Força de abertura obrigatória, mínimo

17 N
Velocidade de atuação, máximo

2 m/s
Fixação

parafusos
Versão dos parafusos de fixação

2XM4
Binário de aperto dos parafusos de fixação da tampa do invólucro, mínimo

0,7 Nm
Binário de aperto dos parafusos de fixação da tampa do invólucro, máximo

1 Nm
Orientação

Torx T10

Dados mecânicos - Tecnologia conectiva

Cabo guia

1 x M16 x 1,5
Secção do cabo, mínimo

4 mm
Secção do cabo, máximo

10 mm
Secção dos cabos de conexão, mínimo

0,75 mm²
Secção dos cabos de conexão, máximo

1 mm²
Orientação

Todas as especificações incluindo ponteiras de cabo.
Secção do fio, mínimo

20 AWG
Secção do fio, máximo

18 AWG
Tipo de cabo admissível

Rígido de um fio

Rígido de vários fios

Flexível
Conexão (mecânico)

Método de terminação IDC

Dados mecânicos - dimensões

Comprimento de sensor

30 mm
Largura de sensor

90 mm
Altura do sensor

84 mm

Ambiente

Tipo de proteção

IP67
Temperatura ambiente

-25 ... +60 °C
Temperatura para armazenar e transportar

-25 ... +85 °C
Orientação (humidade relativa)

não condensado

sem gelo
Classe de proteção

II
Altura de instalação permitida sobre NN, máximo

2.000 m

Ambiente - Parâmetros de isolamento

Tensão calculada de isolamento Ui

250 VAC
Medição da rigidez dielétrica da tensão máxima Uimp

4 kV
Categoria de sobre-tensão

III
Grau de contaminação por sujeira

3

Dados elétricos

Medição da tensão de comando

24 VAC/DC
Corrente de curto-circuito

1.000 A
Potência admissão elétrica, máximo

12 W
Elemento de comutação

2 contactos normalmente fechados (NF)
Orientação (elemento de comutação)

Comutador com dupla interrupção Zb ou 2 NF com ponte de contactos isolada galvanicamente
Princípio de comutação

Comutação de ação lenta, contacto de rutura positiva
Frequência máxima de comutação

1.000 /h
Material dos contactos, elétrico

Prata

Dados elétricos - controlo da bobina IN

Ciclo de carga do íman

100 %
Duração do impulso de teste, máximo

5 ms
Intervalo do impulso de teste, mínimo

50 ms

Dados elétricos - Contactos de segurança

Voltagem, categoria de aplicação AC-15

230 VAC
Potência, categoria de aplicação AC-15

4 A
Voltagem, categoria de aplicação DC-13

24 VDC
Potência, categoria de aplicação DC-13

2,5 A

Dados gerais

Orientação (Aplicações de aplicação)

Dispositivo de segurança deslocável

Proteção móvel

Dispositivo de segurança giratório

Escopo do fornecimento

Escopo do fornecimento

O atuador não está incluído no fornecimento.

Fechamento da fenda

Orientação

Orientação (geral)

Este método de terminação de tipo (IDC) permite uma conexão simples de condutores flexíveis sem a necessidade de uso de ferragem do condutor
Orientação (desbloqueio auxiliar)

em baixo

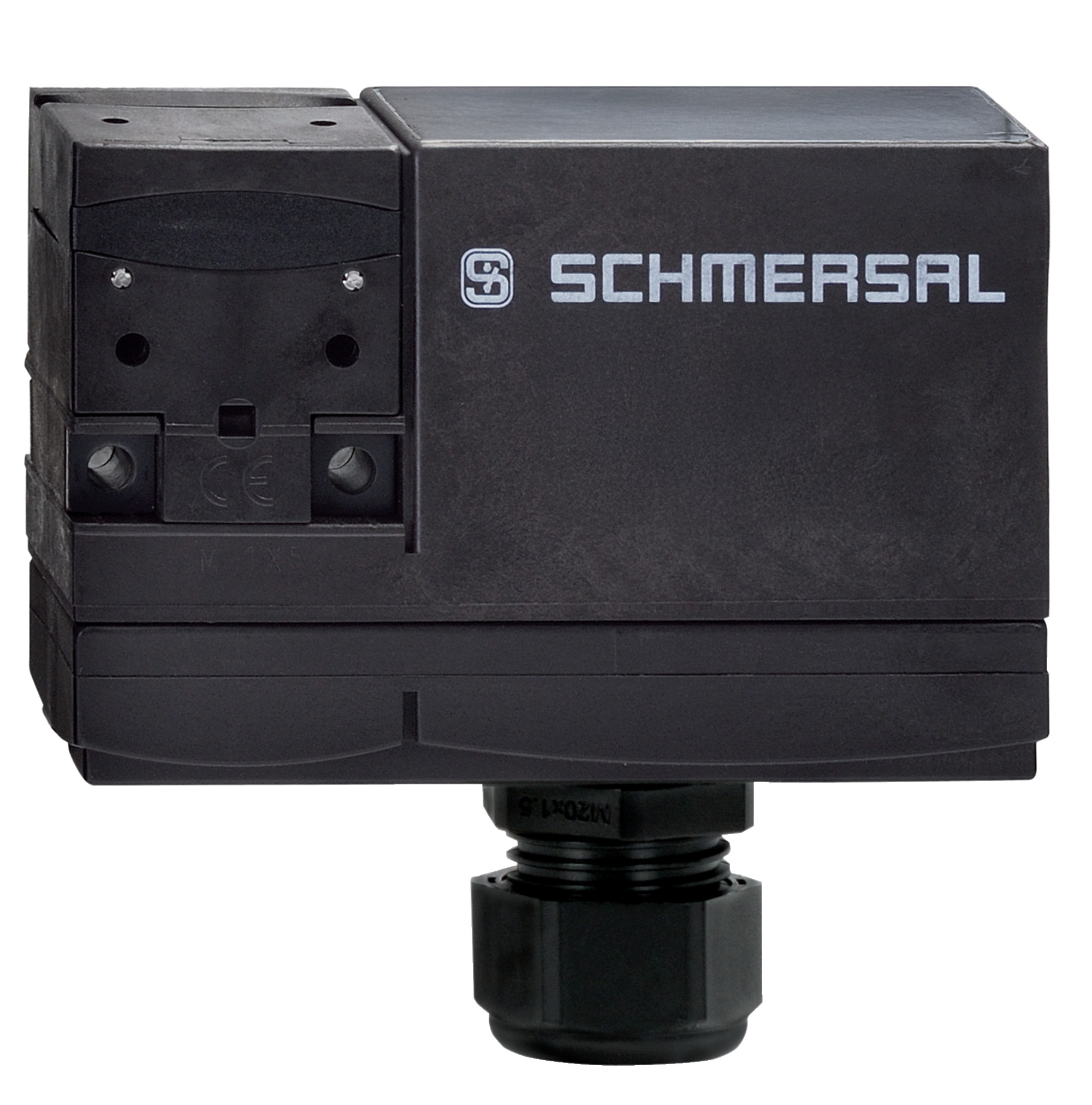

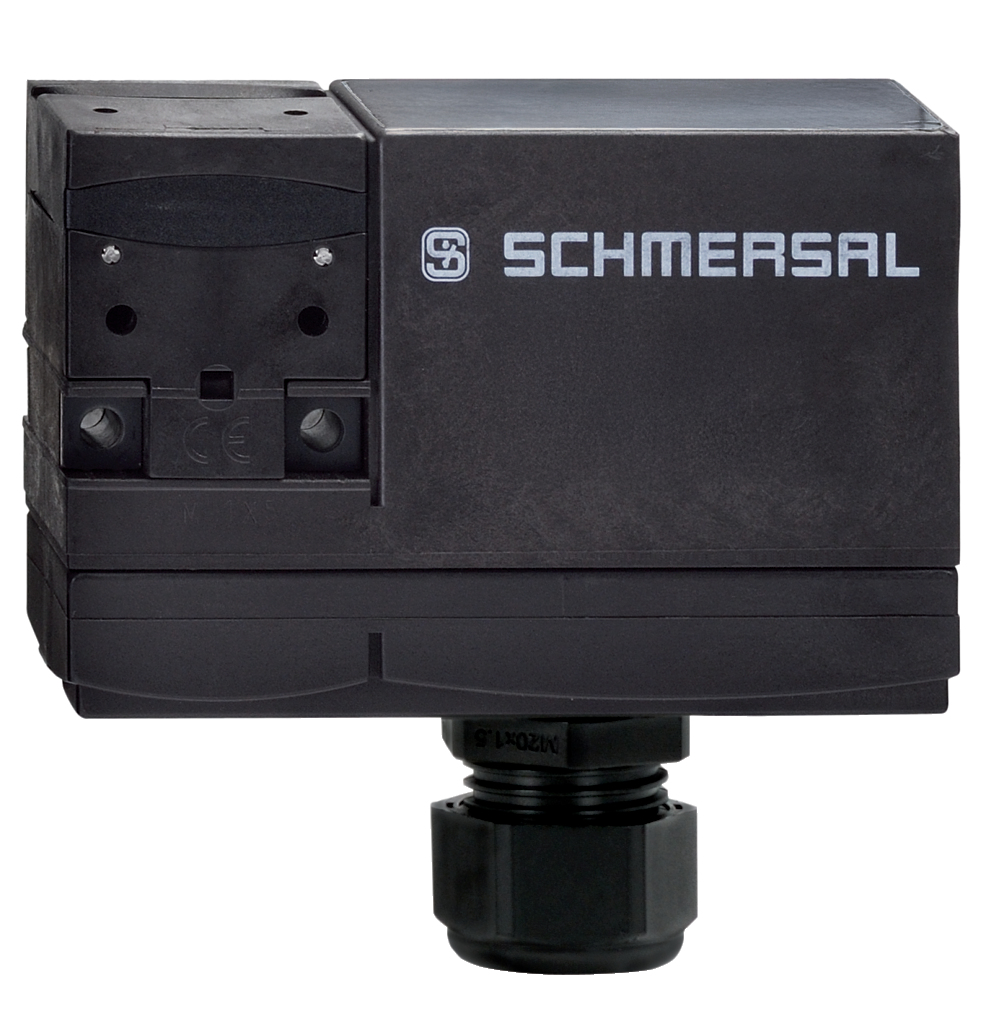

Foto do produto (foto individual do catálogo )

kazm1f04

ID: kazm1f04

| 456,6 kB | .jpg | 352.425 x 356.658 mm - 999 x 1011 px - 72 dpi

| 60,6 kB | .png | 74.083 x 74.789 mm - 210 x 212 px - 72 dpi

| 64,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,8 MB | .png | 169.333 x 171.281 mm - 2000 x 2023 px - 300 dpi

| 57,6 kB | .jpg | 122.061 x 123.47200000000001 mm - 346 x 350 px - 72 dpi

Desenho dimensional componente básico

1azm1g03

ID: 1azm1g03

| 96,8 kB | .cdr |

| 3,7 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi

| 75,8 kB | .jpg | 352.778 x 245.88600000000002 mm - 1000 x 697 px - 72 dpi

Diagrama das comutações

kazm1s01

ID: kazm1s01

| 19,5 kB | .cdr |

| 1,8 kB | .png | 74.083 x 26.458000000000002 mm - 210 x 75 px - 72 dpi

| 49,4 kB | .jpg | 352.778 x 125.236 mm - 1000 x 355 px - 72 dpi

Diagrama

kazm1k11

ID: kazm1k11

| 55,1 kB | .ai | 297 x 210.002 mm - 841 x 595 px - 72 dpi

| 47,2 kB | .jpg | 352.778 x 112.183 mm - 1000 x 318 px - 72 dpi

| 2,5 kB | .png | 74.083 x 23.636000000000003 mm - 210 x 67 px - 72 dpi

Exemplo de montagem

kazm1m06

ID: kazm1m06

| 98,4 kB | .cdr |

Princípio operacional

kazm1a70

ID: kazm1a70

| 213,5 kB | .jpg | 352.778 x 656.519 mm - 1000 x 1861 px - 72 dpi

| 6,5 kB | .png | 74.083 x 137.583 mm - 210 x 390 px - 72 dpi

UK Declaration of Conformity LOG_COM_lo1de01s
Company:K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom.
Name of the component:AZM 170
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant legislation:Supply of Machinery (Safety) Regulations2008
 Electromagnetic Compatibility Regulations2016
 The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations2012
Designated standards:EN 60947-5-1:2017
EN ISO 14119:2013
UK-Importer / Person authorised for the compilation of the technical documentation:Schmersal UK Ltd.
Paul Kenney
Unit 1, Sparrowhawk Close
Enigma Business Park
Malvern, Worcestershire, WR14 1GL
Place and date of issue:Wuppertal, March 30, 2023
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director
EU Declaration of Conformity LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Declaration:We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives.
Name of the component:AZM 170
Type:See ordering code
Description of the component:Interlocking device with electromagnetic interlock for safety functions
Relevant Directives:Machinery Directive2006/42/EC
 EMC-Directive2014/30/EU
 RoHS-Directive2011/65/EU
Applied standards:DIN EN 60947-5-1:2018
EN ISO 14119:2013
Person authorised for the compilation of the technical documentation:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Place and date of issue:Wuppertal, May 4, 2022
 GRA_SIG_ksig-y24
 Authorised signature
Philip Schmersal
Managing Director

Schmersal Ibérica, S.L., Rambla P. Catalanes, Nº 12, 08800 Vilanova i la Geltrú

Os dados e informações anteriores foram verificados cuidadosamente. As imagens podem ser diferentes do original. Mais informações técnicas podem ser encontradas nos manuais de instruções. Sujeito a modificações técnicas e erros.
