TESFA/S/180
- 2 Entradas de condutor M 16 x 1.5
- com ângulo de comutação fixo
- Invólucro metálico
- Boa resistência contra a ação do óleo e da benzina
- Para portas com batente a direita ou esquerda
- 141 mm x 115 mm x 21,5 mm
- Simples montagem Adequado para montagem em sistemas de perfis covencionais (30 … 60 mm)
Código para encomenda
| Revisão (capacidade de entregar) |
Excluído do programa de fornecimento! |
| Descrição do tipo de produtos |
TESFA/S/180 |
| Número de artigo (Número de encomenda) |
101182710 |
| EAN (European Article Number) |
4030661449081 |
| Número eCl@ss, versão 12.0 |
27-27-06-09 |
| Número eCl@ss, versão 11.0 |
27-27-06-09 |
| Número eCl@ss, versão 9.0 |
27-27-06-09 |
| Número ETIM, versão 7.0 |
EC002591 |
| Número ETIM, versão 6.0 |
EC002591 |
Homologações - Instruções
| Certificados |
cULus CCC |
Propriedades globais
| Instruções |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Material do invólucro |
metálico, zinco fundido sob pressão |
| Cor dos invólucros |
Preto |
| Peso bruto |
616 g |
Propriedades globais - Características
| Montagem interior |
Sim |
| Ajuda de alinhamento |
Sim |
| Número de contatos auxiliares |
2 |
| Número de contatos de segurança |
2 |
Classificação
| Normas, regulamentos |
EN ISO 13849-1 |
| Vida útil |
20 Ano(s) |
Classificação - saídas de segurança
| B10D Contato normalmente fechado (NC) |
2.000.000 comutações |
| B10D contato normalmente aberto (NA) |
1.000.000 comutações |
Dados mecânicos
| Mínima resistência mecânica |
1.000.000 comutações |
| Abertura angular imprescindível |
10 ° |
| Ângulo de abertura |
180° |
Dados mecânicos - dimensões
| Conexão, conector |
Ligação por parafuso M20 x 1.5 |
| Secção mínima dos cabos de conexão, |
0,5 mm² |
| Secção máxima dos cabos de conexão, |
1 mm² |
| Orientação (secção dos cabos de conexão) |
Todas as indicações sobre a secção dos cabos incluem os fios condutores. |
Dados mecânicos - dimensões
| Comprimento do sensor |
21,5 mm |
| Largura de sensor |
141 mm |
| Altura do sensor |
115 mm |
Ambiente
| Tipo de proteção |
IP65 |
| Temperatura ambiente |
-25 ... +65 °C |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
250 VAC |
Dados elétricos
| Corrente de ensaio térmico |
2,5 A |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação AC-15 |
2 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
1 A |
| Elemento de comutação |
Contato normalmente fechado/contato normalmente aberto (NF/NA) |
| Princípio de comutação |
Comutação lenta |
| Frequência de comutação |
1.200 /h |
| Material dos contatos, elétrico |
Liga de prata-níquel 10 |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação CCC
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader

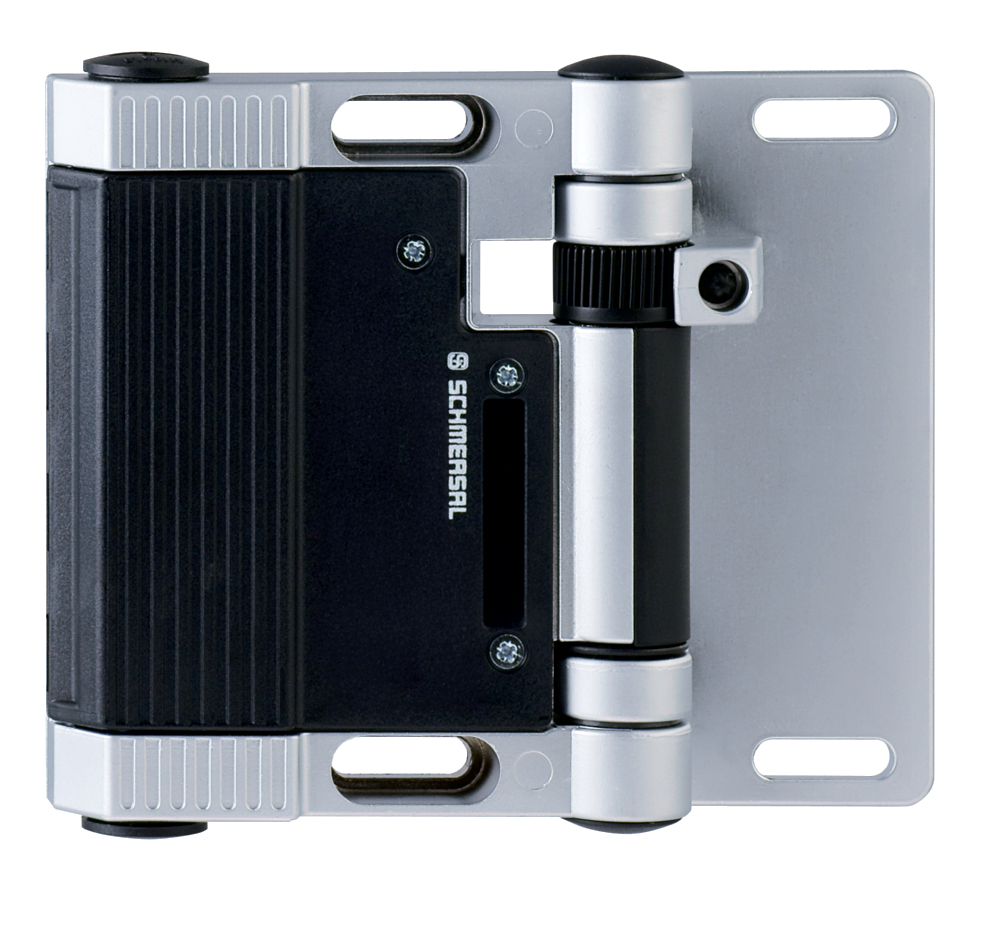

Foto do produto (foto individual do catálogo )
ID: ktesff03
| 477,6 kB | .jpg | 352.778 x 328.43600000000004 mm - 1000 x 931 px - 72 dpi
| 73,2 kB | .png | 74.083 x 69.144 mm - 210 x 196 px - 72 dpi
| 70,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,6 MB | .png | 145.143 x 135.12800000000001 mm - 2000 x 1862 px - 350 dpi
| 65,5 kB | .jpg | 123.47200000000001 x 115.006 mm - 350 x 326 px - 72 dpi
Desenho dimensional componente básico
Desenho dimensional do Atuador

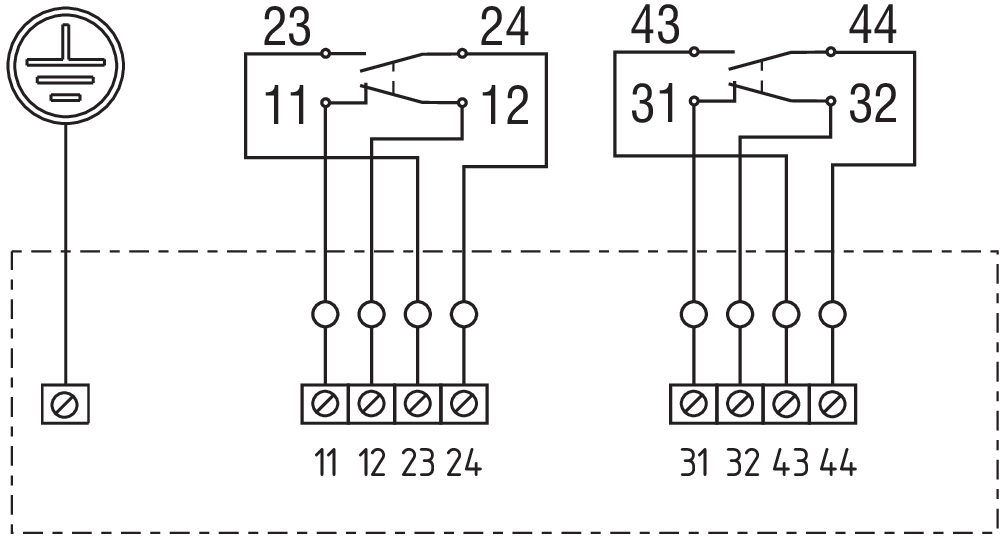

Diagrama das comutações
Contato fechado
Contato aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçada
Codificação pela tecnologia RFID conforme ISO 14119
Contacto NF de rutura positiva
atuado
não atuado
Contacto normalmente aberto
Contacto normalmente fechado
