BS655-Z22-DN
| Descrição do tipo de produtos: BS65(1)(2)(3)(4) |
| (1) | |
| 215 | Ferro fundido cinzento, pintura de fábrica |
| 6 | Pressão de fixação de plástico |
| (2) | |
| Z22 | Comutação de ação rápida, 2 contato normalmente aberto (NA) / 2 normalmente fechados (NF) |
| T22 | Comutação lenta 2 contactos normalmente aberto (NA) / 2 contactos normalmente fechado (NF) |
| Z33 | Comutação de ação rápida, 3 contactos NA / 3 contactos NF |
| T33 | Comutação lenta 3 contactos normalmente aberto (NA) / 3 contactos normalmente fechado (NF) |
| (3) | |
| sem | sem lâmpada sinalizadora |
| G024 | Lâmpada sinalizadora (apenas para Z/T22), vermelho (24 VDC) |
| G115 | Lâmpada sinalizadora (apenas para Z/T 22), vermelho (115 VAC) |
| G230 | Lâmpada sinalizadora (apenas para Z/T 22), vermelho (230 VAC) |
| (4) | |
| sem | Versão standard (sem módulo de entrada Dupline®) |
| DN | com módulo de entrada Dupline® integrado |
- Conceito de plataforma com diferentes unidades funcionais
- Invólucro metálico
- Variedades de elementos de atuação
- Tipo de proteção IP66, IP67
- Ajuste dos pontos de comutação
- Simetria através de eixo dentado, ordenado de forma central
- Terminal de ligação central
Código para encomenda
| Descrição do tipo de produtos |
BS655-Z22-DN |
| Número de artigo (Número de encomenda) |
153031627 |
| EAN (European Article Number) |
4030661533087 |
| Número eCl@ss, versão 12.0 |
27-27-06-01 |
| Número eCl@ss, versão 11.0 |
27-27-06-01 |
| Número eCl@ss, versão 9.0 |
27-27-06-01 |
| Número ETIM, versão 7.0 |
EC000030 |
| Número ETIM, versão 6.0 |
EC000030 |
Homologações - Instruções
| Certificados |
cULus CCC |
Propriedades globais
| Instruções |
EN 620 EN IEC 60947-5-1 |
| Material do invólucro |
Ferro fundido cinzento, pintura de fábrica |
| Material da tampa |
Ferro fundido cinzento, pintura de fábrica |
| Peso bruto |
6.075 g |
Propriedades globais - Características
| Número de contatos auxiliares |
2 |
| Número de contatos de segurança |
2 |
Classificação
| Normas, regulamentos |
EN ISO 13849-1 |
| Vida útil |
20 Ano(s) |
Classificação - saídas de segurança
| B10D Contato normalmente fechado (NC) |
2.000.000 comutações |
Dados mecânicos
| Mínima resistência mecânica |
1.000.000 comutações |
| Passos de posicionamento para o atuador |
10 ° |
Dados mecânicos - dimensões
| Cabo guia |
2 x M25 x 1,5 |
| Secção mínima dos cabos de conexão, |
0.5 mm², flexível |
| Secção máxima dos cabos de conexão, |
2.5 mm², flexível |
Ambiente
| Tipo de proteção |
IP66 IP67 |
| Temperatura ambiente |
-40 ... +70 °C |
| Classe de proteção |
I |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
300 V |
| Medição da rigidez dielétrica da tensão máxima |
4 kV |
| Grau de contaminação por sujeira conf. IEC 60947-1 |
3 |
Dados elétricos
| Corrente de ensaio térmico |
6 A |
| Medição da tensão de operação |
230 VAC |
| Medição da tensão de operação |
24 VDC |
| Categoria de aplicação AC-15 |
230 VAC |
| Categoria de aplicação AC-15 |
3 A |
| Categoria de aplicação DC-13 |
24 VDC |
| Categoria de aplicação DC-13 |
3 A |
| Material dos contatos, elétrico |
Prata |
Dados elétricos - protocolos de comunicação
| Protocolo do bus de campo |
Dupline |
Dados elétricos - Dupline
| Medição da tensão de operação |
8,2 VDC |
| Potência de consumo: |
0,1 mA |
| Medição da rigidez dielétrica da tensão máxima |
0,8 kV |
| Secção mínima dos cabos de conexão, |
0,2 mm², rígido 0,25 mm², flexível |
| Secção máxima dos cabos de conexão, |
2,5 mm², flexívell 4 mm², rígido |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação CCC
Folheto
Faça download da versão mais recente do Adobe Reader

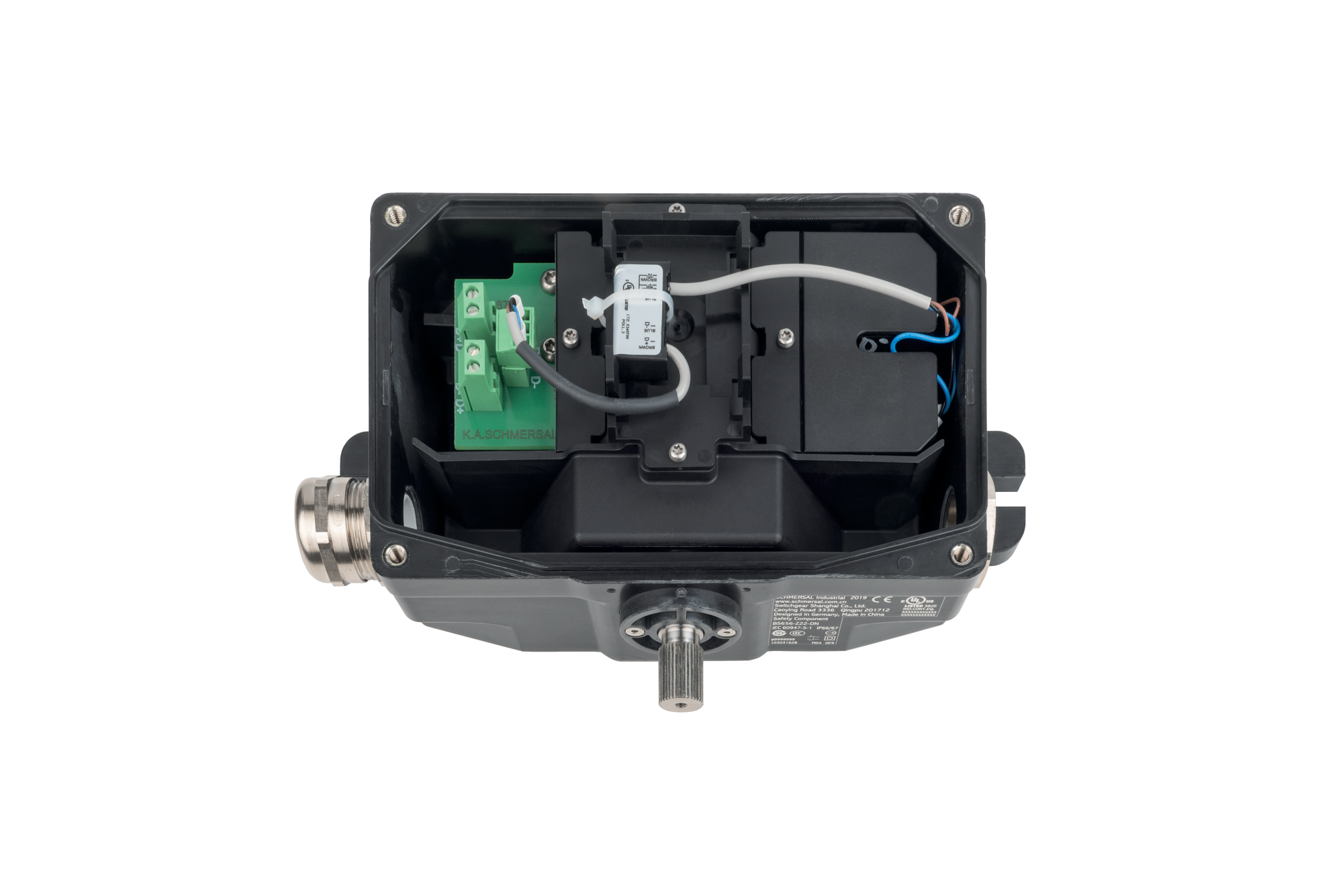

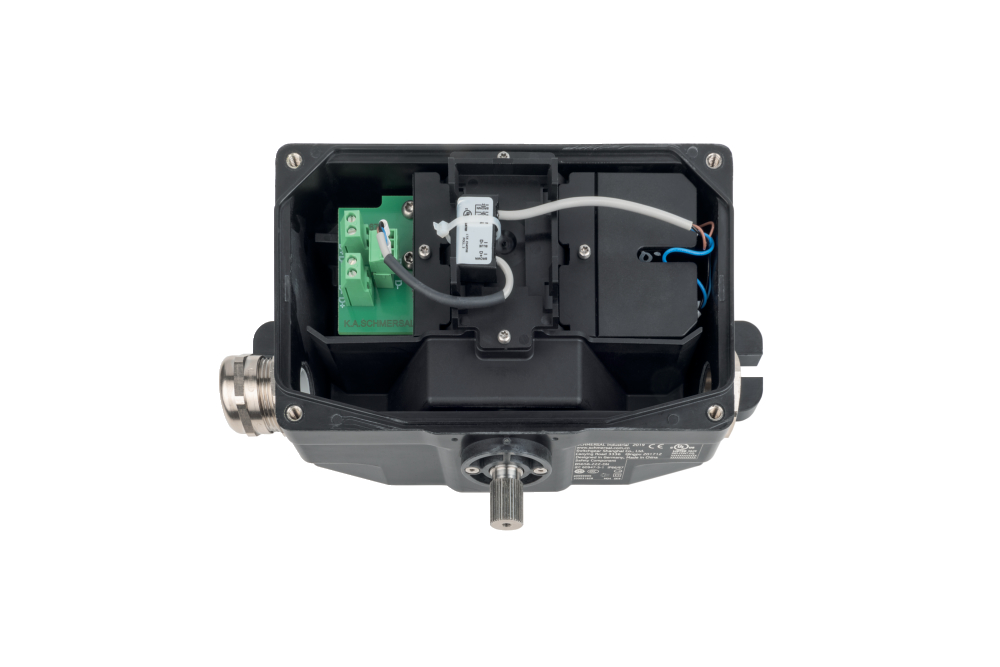

Foto do produto (foto individual do catálogo )
ID: khds-f22
| 157,5 kB | .jpg | 352.778 x 235.303 mm - 1000 x 667 px - 72 dpi
| 15,4 kB | .png | 74.083 x 49.389 mm - 210 x 140 px - 72 dpi
| 23,3 kB | .jpg | 123.47200000000001 x 82.197 mm - 350 x 233 px - 72 dpi
| 20,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 1,2 MB | .png | 169.333 x 113.03 mm - 2000 x 1335 px - 300 dpi
Desenho dimensional componente básico
Desenho dimensional componente básico
Desenho dimensional componente básico
Diagrama das comutações
Contato fechado
Contato aberto
Área de ajuste
Ponto de engate
Trajeto/ângulo de abertura forçadaDiagrama das comutações
Video ID: HDS
(Vimeo)
153028033 BS-H50-110-RVA
- Alavanca basculante com roldana aço inoxidável- 50 mm diâmetro do rolete
153028034 BS-H50-110-RKS
- Alavanca basculante com roldana plástico- 50 mm diâmetro do rolete
153030653 BS-B30-150-RVA
- Alavanca desvio da banda com rolo em aço 30 mm diâmetro
153030654 BS-B50-150-RVA
- Alavanca desvio da banda com rolo em aço 50 mm diâmetro
153030655 BS-B90-150-RVA
- Alavanca desvio da banda com rolo em aço 90 mm diâmetro
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | BS655 / BS656 |
| Type: | See ordering code |
| Description of the component: | Position switch, Level switch, Belt alignment switch 1) optionally with Dupline® or DuplineSafe® input module |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| 1) EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN ISO 13849-1:2023 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, September 10, 2024 |
| Authorised signature Michele Seassaro Managing Director |
