BNS 16 ST3-AS D

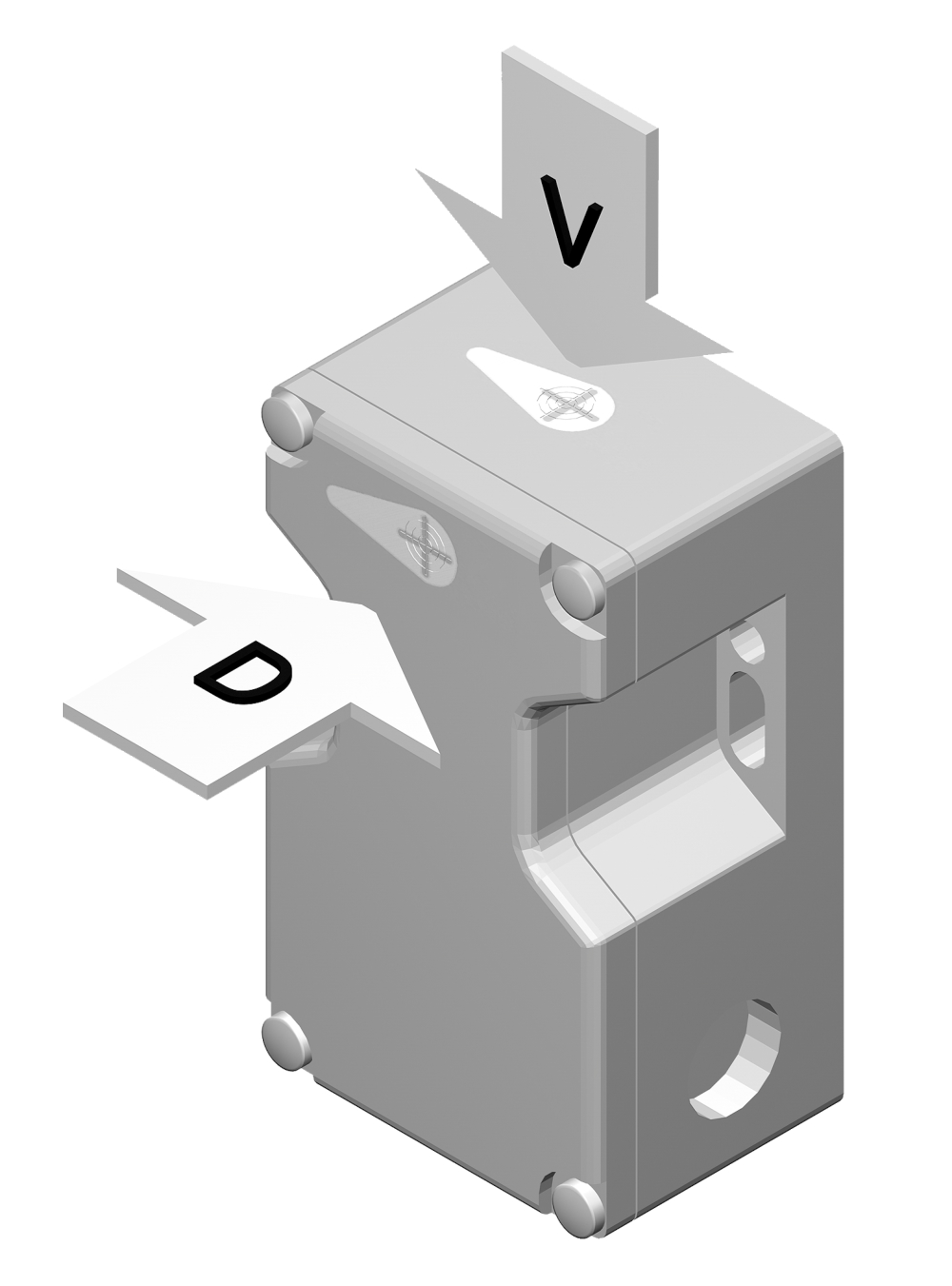

| Descrição do tipo de produtos: BNS 16(1)-AS (2) |
| (1) | |
| ST1 | Conector em baixo |
| ST2 | Conector à direita |
| ST3 | Conector à esquerda |
| (2) | |
| V | Atuação frontal |
| D | Atuação do lado da tampa |
- ficha de ligação M12, esquerda, 4 pólos
- Sensor de segurança
- Invólucro em termoplástico
- nenhum desgaste mecânico
- 40 mm x 90 mm x 39 mm
- Conexão integrada AS-Interface
- É possível fazer a instalação protegida
- Longa durabilidade
- Insensível quanto a deslocamentos laterais
- Insensível quanto a presença de sujeira
- LED indica status e AS-Interface
Código para encomenda
| Descrição do tipo de produtos |
BNS 16 ST3-AS D |
| Número de artigo (Número de encomenda) |
101178190 |
| EAN (European Article Number) |
4030661310091 |
| Número eCl@ss, versão 12.0 |
27-27-44-01 |
| Número eCl@ss, versão 11.0 |
27-27-24-02 |
| Número eCl@ss, versão 9.0 |
27-27-24-02 |
| Número ETIM, versão 7.0 |
EC002544 |
| Número ETIM, versão 6.0 |
EC002544 |
Homologações - Instruções
| Certificados |
cULus ASi-SaW |
Propriedades globais
| Instruções |
EN IEC 62026-2 EN ISO 13849-1 EN IEC 60947-5-3 EN IEC 61508 |
| Princípio ativo |
Transmissão magnética |
| Condição de instalação (mecânico) |
praticamente nivelado |
| Material do invólucro |
Plástico, termoplástico reforçado com fibra de vidro |
| Tempo de reação, máximo |
100 ms |
| Peso bruto |
145 g |
Propriedades globais - Características
| Codificação |
Sim |
| Indicação integrada, estado |
Sim |
Classificação
| Normas, regulamentos |
EN IEC 61508 |
| Performance Level, até |
e |
| Categoria conforme EN ISO 13849 |
4 |
| Valor PFH |
7,42 x 10⁻⁹ /h |
| Orientação (valor PFH) |
até no máx. 500 000 ciclos de comutação/ano |
| Safety Integrity Level (SIL), apropriado na |
3 |
| Vida útil |
20 Ano(s) |
Dados mecânicos
| Área ativa |
do lado da tampa / da parte superior |
| Elemento de atuação |
Ímã |
| Direção do movimento |
Frontal à área ativa |
Mechanical data - Switching distances
| Distância do interruptor garantida "ON" |
8 mm |
| Distância do sensor garantida "OFF" |
18 mm |
| Nota (distância do interruptor) |
All switching distances in accordance EN IEC 60947-5-3 |
| Orientação |
Precisão de reposicionamento R ≤ 0,1 x Sao |
Dados mecânicos - dimensões
| Posição ligação do conector |
Esquerda |
| Conexão, conector |
Conector incorporado M12, 4 polos, Codificação A |
Dados mecânicos - dimensões
| Comprimento do sensor |
38,5 mm |
| Largura de sensor |
40 mm |
| Altura do sensor |
90 mm |
Ambiente
| Tipo de proteção |
IP67 |
| Temperatura ambiente |
-25 ... +60 °C |
| Temperatura para armazenar e transportar |
-25 ... +70 °C |
| Resistência a vibrações conforme EN 60068-2-6: |
10 … 55 Hz, amplitude 1 mm |
| Resistência a impactos |
30 g / 11 ms |
| Classe de proteção |
II |
Ambiente - Parâmetros de isolamento
| Medição de isolação da tensão |
32 VDC |
| Medição da rigidez dielétrica da tensão máxima |
0,8 kV |
| Categoria de sobre-tensão |
III |
| Grau de contaminação por sujeira conf. VDE 0100 |
3 |
Dados elétricos da interface AS
| Medição da tensão de operação |
18 ... 31,6 VDC |
| Potência máxima de consumo, ASi, |
50 mA |
Dados elétricos, interface AS especificação
| Especificação: |
Safety-Slave |
| Versão AS-i |
V 2.1 |
| Perfil AS-i |
S-0.B.F.E |
| AS-I, Código-IO |
0x0 |
| AS-I, Código-ID |
0xB |
| AS-I, Código-ID 1 |
0xF |
| AS-I, Código-ID 2 |
0xE |
| Entrada AS-i, canal 1 |
Bits de dados DI 0/DI 1 = transmissão dinâmica de código |
| Entrada AS-i, canal 2 |
Bits de dados DI 2/DI 3 = transmissão dinâmica de código |
| Saídas AS-Interface, DO 0 ... DO 3 |
Sem função |
| Bits de parâmetro AS-Interface, P0 ... P3 |
Sem função |
| Orientação (Bits de parâmetro AS-Interface) |
Definir os parâmetros de saída para "1111" (0xF) Falha de periférico (FID) detetada |
| Módulo de entrada - Endereço AS-Interface |
0 |
| Orientação (Módulo de entrada - Endereço AS-Interface) |
Pré-ajustado no endereço 0, alterável via interface AS Busmaster ou dispositivo programador manual |
Indicação de Estado
| Orientação (LED indicador do estado) |
(1) LED amarelo: Canal 1 / AS-i SaW Bit 0.1 (2) LED verde/vermelho (LED AS-i Duo ): tensão de alimentação / falha de comunicação / endereço slave = 0 / ou falha de periférico detetada (3) LED amarelo: Canal 2 / AS-i SaW Bit 2.3 |
Descrição dos pinos
| PIN 1 |
AS-i + |
| PIN 2 |
n.c. |
| PIN 3 |
AS-Interface - |
| PIN 4 |
n.c. |
Escopo do fornecimento
| Escopo do fornecimento |
O atuador não está incluído no fornecimento. |
Acessórios
| Recomendação (Atuador) |
BPS 16 |
Filtro de idioma
Ficha técnica
Manual de instruções e Declaração de conformidade
Certificação UL
Certificação Interface AS at Work
SISTEMA-VDMA Biblioteca/Library
Faça download da versão mais recente do Adobe Reader
Foto do produto (foto individual do catálogo )
ID: kbns1f08
| 738,2 kB | .jpg | 352.778 x 513.292 mm - 1000 x 1455 px - 72 dpi
| 87,2 kB | .png | 74.083 x 107.59700000000001 mm - 210 x 305 px - 72 dpi
| 41,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,0 MB | .png | 169.249 x 246.38 mm - 1999 x 2910 px - 300 dpi
| 47,4 kB | .jpg | 84.667 x 123.47200000000001 mm - 240 x 350 px - 72 dpi

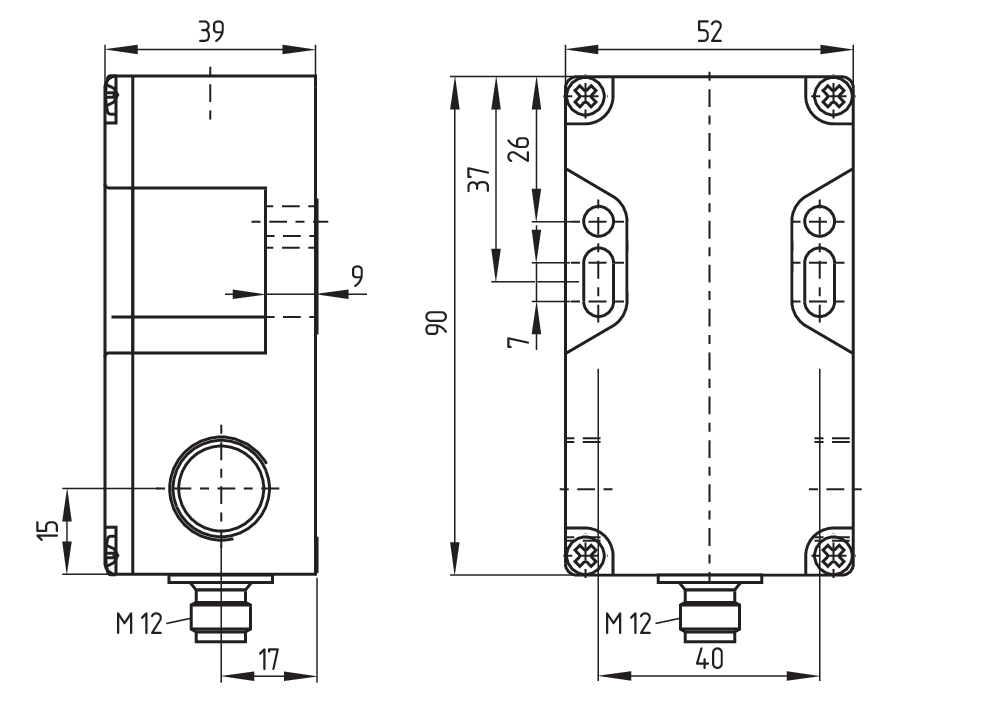

Desenho dimensional componente básico
