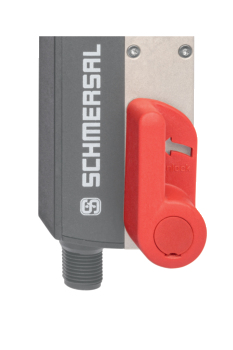

ACC-AZM40-LEV-N

Código do item: 103054268
ACC-AZM40-LEV-N

Downloads

ePLAN Dados
CADENAS CAD Dados
SISTEMA Dados
  • Desbloqueio de emergência como kit de reequipamento
  • Alavanca montável diretamente no AZM40
  • Adequado para AZM40 instalado no exterior
  • Montagem simples
  • Equipável posteriormente no AZM40 padrão (a partir da V2)

Código para encomenda

Descrição do tipo de produtos

ACC-AZM40-LEV-N
Número de artigo (Número de encomenda)

103054268
EAN (European Article Number)

4030661638454

Propriedades globais

Material dos acionadores

Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Cor do elemento de contato

vermelho
Peso bruto

10 g

Propriedades globais - Características

Destravamento de emergência

Sim

Dados mecânicos

Binário de aperto do parafuso do suporte de desbloqueio

0,55 Nm
Conceção do parafuso de fixação do desbloqueio

M2 x 13 (TX6)

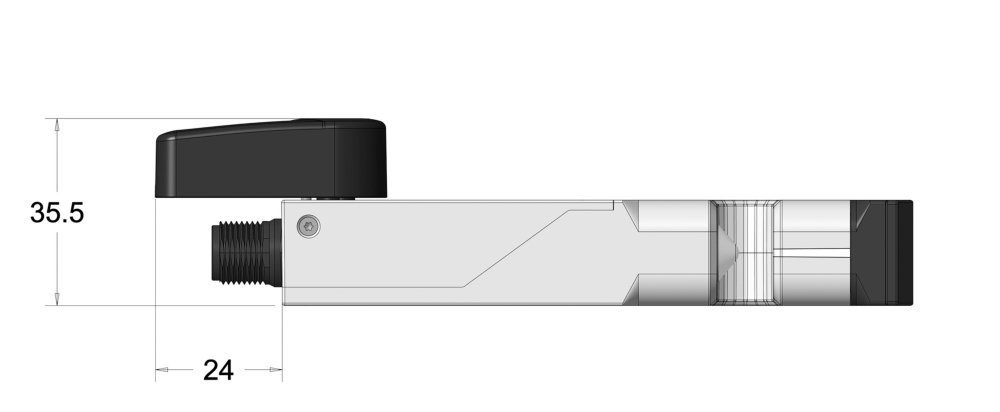

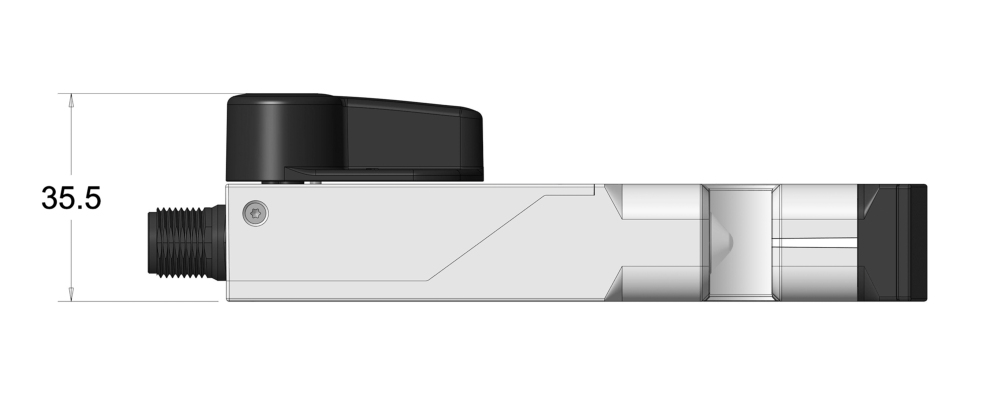

Dados mecânicos - dimensões

Comprimento

44 mm
Largura

20 mm
Altura

15 mm

Dados gerais

Orientação (Aplicações de aplicação)

The combination of the emergency release -N with a door handle system DHS-U1 is not possible on a right-hinged door.
