IFL 30-384-11P-M20

Varenummer: 101173958

IFL 30-384-11P-M20

Varenummer: 101173958

Downloads

ePlan Data

CADENAS CAD Data

SISTEMA Data

Mengde

Produkt-typebetegnelse:

IFL (1)-(2)-(3)(4)

(1)
30	Bryterdistanse 30 mm

(2)
384	Blokkonstruksjonsform, 120 x 55 x 40 mm

(3)
01	Åpner (NC)
10	Normalt åpen kontakt (NO)
10/01	Lukker (NO) / åpner (NC) med koblingsrom
11	Normalt åpen kontakt (NO) / normalt lukket kontakt (NC) antivalent

(4)
N	n-type
P	p-type

Ikke alle mulige maskiner med denne typenøkkelen kan leveres og/eller er teknisk omsettelige.

Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda

Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.

Generated at: 18.04.2026, 16:37

Produkt-typebetegnelse	IFL 30-384-11P-M20
Artikkelnummer (bestillingsnummer)	101173958
EAN (European Article Number)	4030661303109
eCl@ss-nummer, versjon 12.0	27-27-40-01
eCl@ss-nummer, versjon 11.0	27-27-01-01
eCl@ss-nummer, versjon 9.0	27-27-01-01
ETIM-nummer, versjon 7.0	EC002714
ETIM-nummer, versjon 6.0	EC002714

Standard	DIN VDE 0660-208 EN IEC 60947-5-2
Huskonstruksjonsform	Blokk
Installasjonsbetingelser (mekaniske)	ikke i flukt
Kapslingsmateriale	Plast
Bruttovekt	245 g

Nominell driftsavstand Sn	30 mm
Merk (bryterdistanse)	All switching distances in accordance EN IEC 60947-5-2

Lengde for kabel	2 m
Konnektor stikk	Skrueforbindelse M20 x 1.5
Kabeldimensjon, maksimum	2 x 1,5 mm²

Lengde på sensor	40 mm
Bredde på sensor	55 mm
Høyde på sensor	120 mm

Handlekurv

Logg på Registrering

IFL 30-384-11P-M20

IFL 30-384-11P-M20

Bestillingsinformasjon

Tillatelser - Standard

Gobale egenskaper

Gobale egenskaper - Karakteristikker

Mechanical data - Switching distances

Mechanical data - Connection technique

Mekaniske data - mål

Omgivelsesbetingelser

Elektriske data

Elektriske data - Digital utgang

Statusvisning

Språk filter

Datablad

Monterings- og kablingsinstruksjoner

Bruksanvisning (vedlegg/hurtiganvisning)

EU-samsvarserkklæring

CCC-sertifisering

Last ned den nyeste versjonen av Adobe Reader

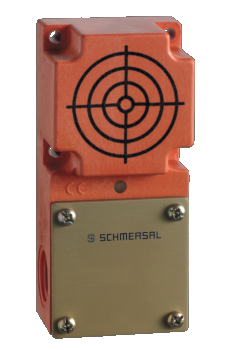

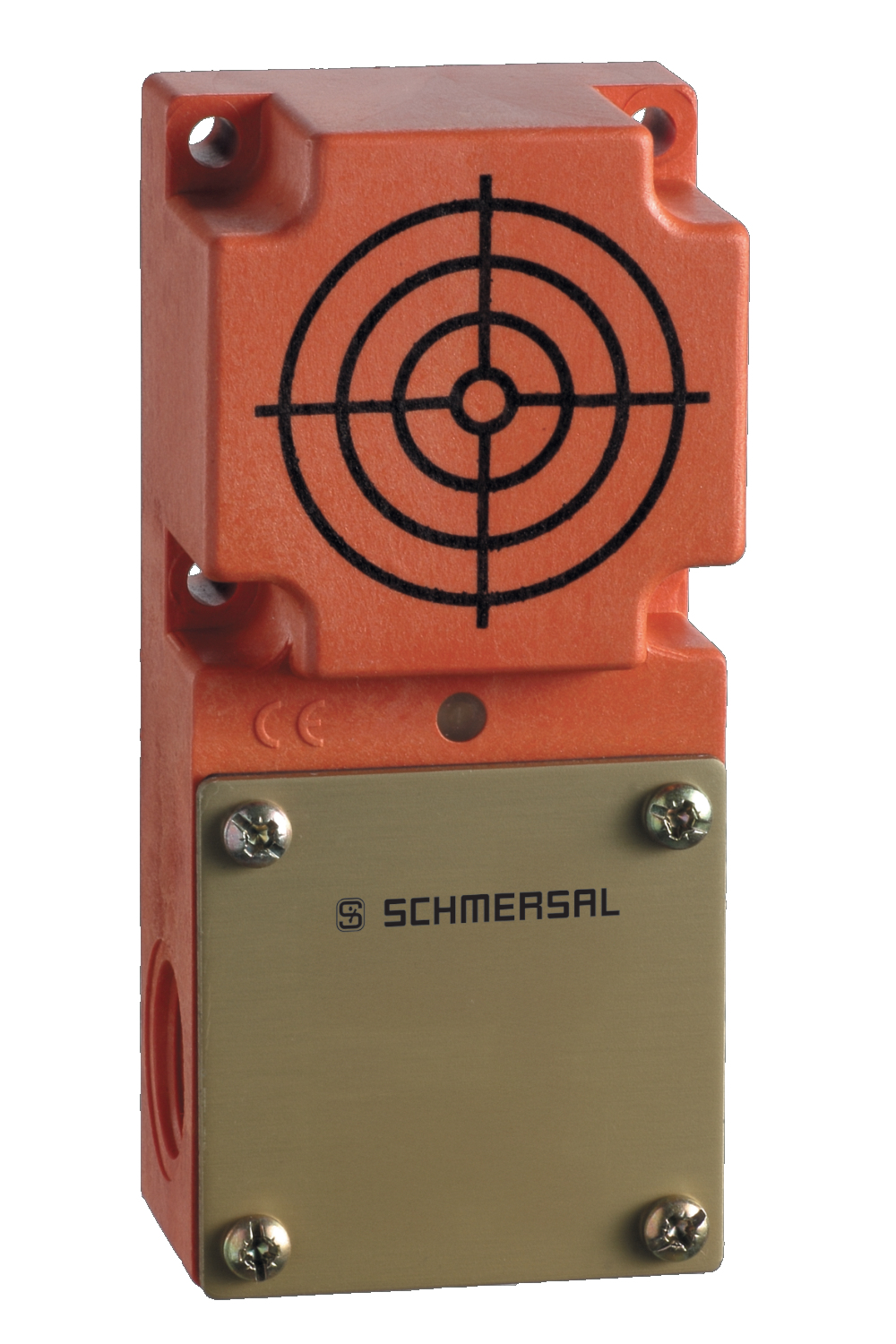

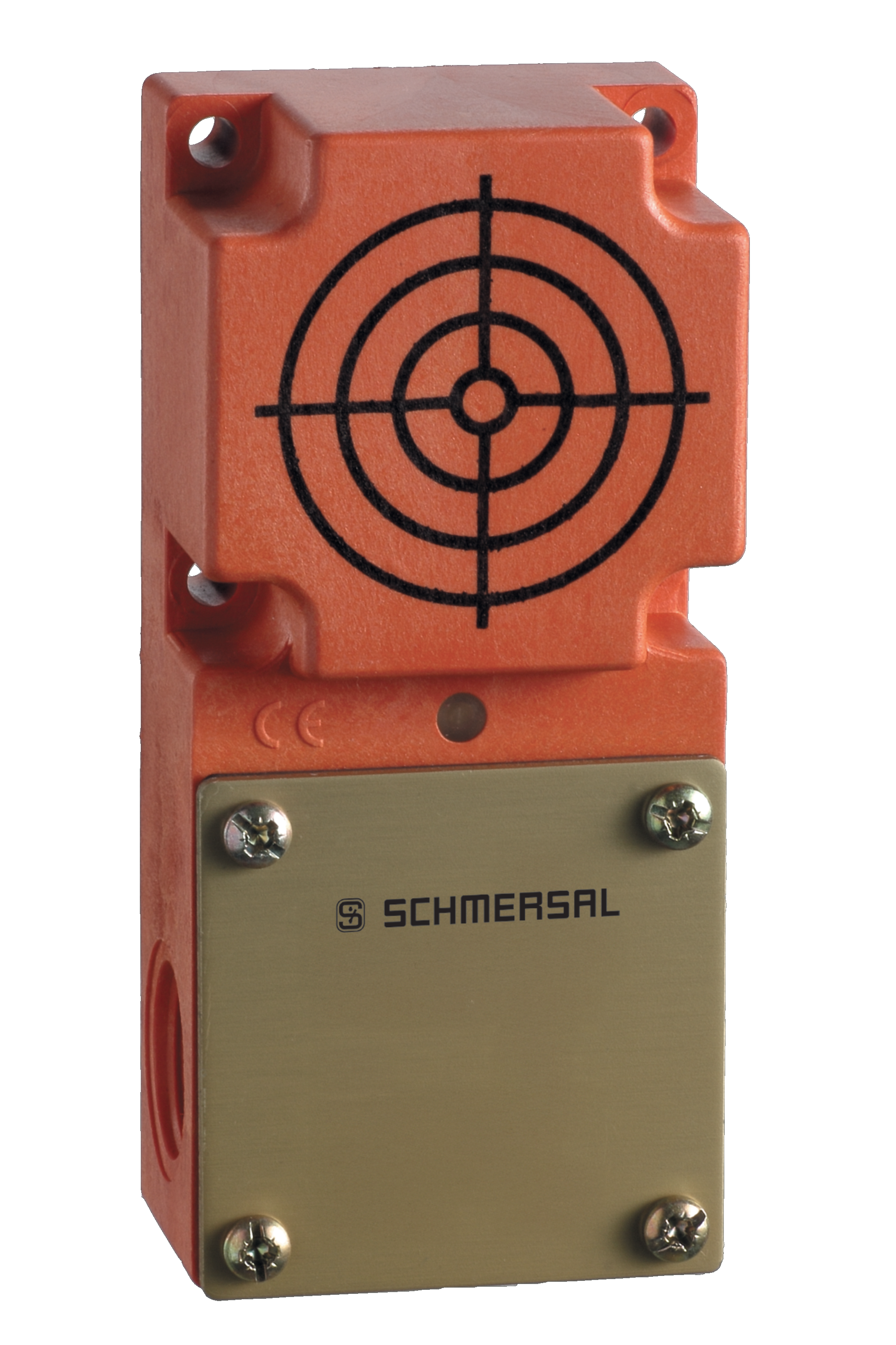

Produktbilde (enkelt katalogbilde)

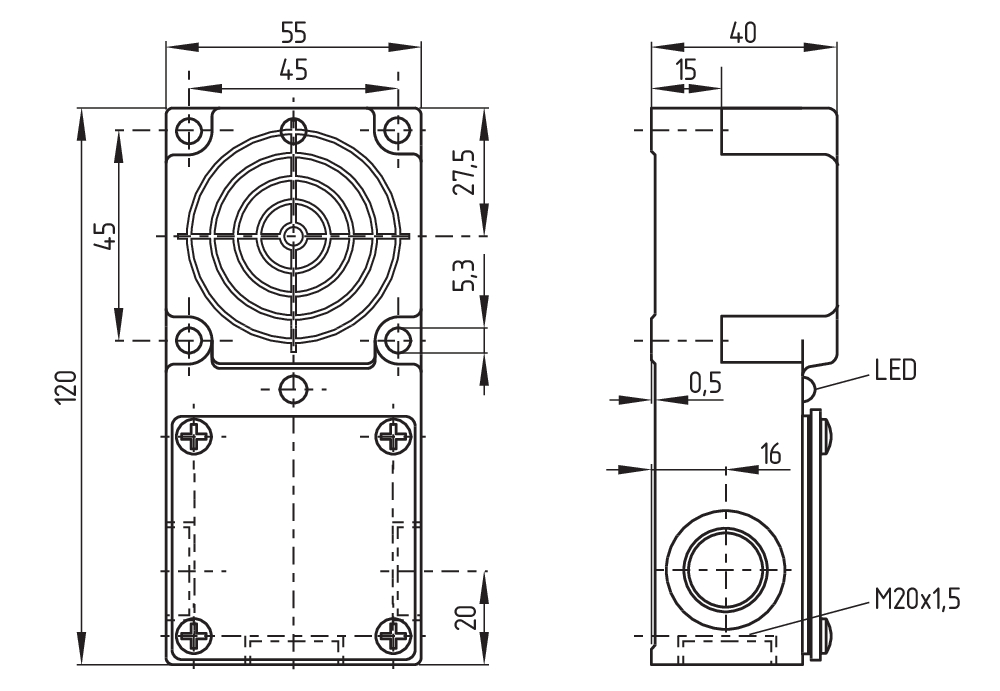

Dimensjonsriktig tegning grunnenhet

Diagram

Nylig sett

ASIM-C-M12-8P-2M

T4VH 355-02-2496-1

PSC1-C-10-SDM2-FB20-PBPS

BDF100-11-SWS20S1/857-ST

AZ/AZM 200-B30-LTAG2P25

SRB301X4-115V

BNS 260-11/01Z-ST-L

Tetthetsgrad	IP67
Arbeidstempratur	-25 ... +70 °C
Resistent mot vibrasjoner iht. EN 60068-2-6	10 … 55 Hz, Amplitude 1 mm
sjokkresitanse	30 g / 11 ms
Protection class	II

Driftsspenning	10 ... 60 VDC
Type spenningsområde	DC
Strøm uten belastning I₀, typisk	5,5 mA
Merkespenning	10 ... 60 VDC
driftssstrøm	400 mA
Koblingselement	Normalt åpen kontakt (NO) og normalt lukket kontakt (NC) (antivalent)
Beskyttelseskabling integrert	induktiv interferensbeskyttelse Beskyttet mot omvendt polaritet
Brytefrekvens, cirka	50 Hz

Voltage drop U_d, maximum	1,5 V
Current at Voltage drop U_d	0,4 A
Versjon koblingselementer	p-type

Relevant legislation:	Electrical Equipment (Safety) Regulations	2016
	Electromagnetic Compatibility Regulations	2016
	The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations	2012

Integrert indikator, status	Ja
Antall ledere	4
