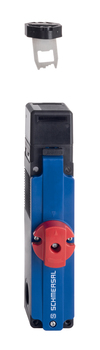

AZM150SK-02/02RIAT-024-B6R
| Produkt-typebetegnelse: AZM150SK-(1)R(2)(3)(4)-(5)-(6) |
| (1) | |
| 02/11 | Magnet: 2 NC-kontakter; nøkkel: 1 NC-kontakt / 1 NC-kontakt |
| 11/11 | Magnet: 1 NC-kontakt / 1 NO-kontakt; nøkkel: 1 NC-kontakt / 1 NO-kontakt |
| 11/02 | Magnet: 1 NC-kontakt / 1 NO-kontakt; nøkkel: 2 NC-kontakter |
| 02/02 | Magnet: 2 NC-kontakter; nøkkel 2 NC-kontakter |
| (2) | |
| 1 | Standard kodet |
| I | Individuelt kodet |
| (3) | |
| 1 | åpner med spenning |
| A | driftsspenning |
| (4) | |
| 1 | Med manuell tvangsåpning dekselsidig |
| N | Nødåpning |
| T | Nødutgang |
| (5) | |
| 24VDC | Us: 24 VDC |
| 110VAC | Us: 110 VAC |
| 230VAC | Us: 230 VAC |
| (6) | |
| Merk: | Aktuator inkludert ved individuelt kodede apparatutførelser I: |
| B1 | med nøkkel B1 |
| B5 | med nøkkel B5 |
| B6L | med nøkkel B6L |
| B6R | med nøkkel B6R |
- Plast bryterhus
- 8 startplan med roterende hode
- Individuelle kodevarianter med høy koding til ISO 14119
- Enkel montering, spesielt på 40 mm-profiler
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZM150SK-02/02RIAT-024-B6R |
| Artikkelnummer (bestillingsnummer) |
153042529 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-03 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-03 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-03 |
| ETIM-nummer, versjon 7.0 |
EC002593 |
| ETIM-nummer, versjon 6.0 |
EC002593 |
Tillatelser - Standard
| Data |
cULus CCC |
Gobale egenskaper
| Standard |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| Kodenivå i henhold til ISO 14119 |
Høy |
| Aktivt prinsipp |
elektromekanisk |
| Kapslingsmateriale |
Plast, polyamid PA 6 GF |
| Bruttovekt |
635 g |
Gobale egenskaper - Karakteristikker
| driftsspenning |
Ja |
| Nødutgang |
Ja |
| Antall aktiveringsretninger |
2 |
| Antall sikkerhetskontakter |
4 |
Klassifisering
| Standard |
EN ISO 13849-1 |
| Performance Level, up to |
c |
| Kontrollkategori |
1 |
| B10D Åpner (NC) |
2.000.000 bevegelser |
| Merk |
Electrical life on request. |
| B10D Normalt åpen kontakt (NO) |
1.000.000 bevegelser |
| Merk |
at 10% Ie and ohmic load |
| Mission time |
20 år |
Klassifisering - Feilutelukkelse
| Please note: |
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed. |
| Performance Level, up to |
d |
| Kontrollkategori |
3 |
| Merk |
for 2-channel use and with suitable logic unit. |
| Mission time |
20 år |
Mekaniske data
| Mekanisk levetid, minimum |
1.000.000 bevegelser |
| Note (Mechanical lifetime) |
from device version V2 (see type plate) |
| Klemmekraft iht. EN ISO 14119 |
1.500 N |
| Klemmekraft, maksimum |
1.950 N |
| Holdekraft, cirka |
50 N |
| tvangsbrytende vandring |
10 mm |
| Positiv åpningskraft per NC-kontakt, minimum |
10 N |
| Tvangsbrytende kraft, minimum |
40 N |
| Aktueringshastighet, maksikum |
0,3 m/s |
| Montering |
Skruer |
| Type of the fixing screws |
4x M5 |
| Tiltrekkingsmoment for festeskruene til husdekselet |
0,5 Nm |
| Merk |
Torx T10 |
Mechanical data - Connection technique
| Kabelføring |
3 x M20 x 1,5 |
| Konnektor stikk |
Skruetilslutning |
| Kabeldimensjon, minimum |
0,25 mm² |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Note |
Alle indikasjoner om kabelsnittet inkluderer lederhylsene. |
| Tillatt kabeltype |
solid single-wire solid multi-wire flexible |
Mekaniske data - mål
| Lengde på sensor |
64 mm |
| Bredde på sensor |
40 mm |
| Høyde på sensor |
204 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP65 IP67 |
| Arbeidstempratur |
-25 ... +55 °C |
| Lagrings- og transporttemparatur |
-40 ... +85 °C |
| Relativ fuktighet, maksimum |
93 % |
| Note (Relative humidity) |
ikke kondenserende ikke-ising |
| Protection class |
II |
Ambient conditions - Insulation values
| Isolasjonsspenning |
300 V |
| Nominell impulsmotstandsspenning |
4 kV |
| Overvoltage category |
II |
| Forurensningsgrad |
2 |
Elektriske data
| Termisk teststrøm |
5 A |
| Merkespenning |
24 VDC |
| Nødvendig nominell kortslutningsstrøm |
1.000 A |
| Elektriske strømforbruk, maksimum |
8,5 W |
| Koblingselement |
Magnet: 2 NC contacts / Actuator: 2 NC contacts |
| Bryteprinsipp |
slow action, positive break NC contact |
| Maksimal koblingsfrekvens |
1.000 /h |
| Materiale for kontakter, elekrisk |
Sølv |
Elektriske data - Solenoidkontroll INN
| Arbeidssyklus magnet |
100 % |
| Testpulsens varighet, maksimum |
5 ms |
| Testpulsintervall, minimum |
50 ms |
Elektriske data - Sikkerhetskontakter
| Voltage, Utilisation category AC-15 |
230 VAC |
| Current, Utilisation category AC-15 |
4 A |
| Voltage, Utilisation category DC-13 |
24 VDC |
| Current, Utilisation category DC-13 |
4 A |
Diverse data
| Merknad (app-applikasjoner) |
skyvbar sikkerhetsvern avtakbare vern hengslet beskyttelsesanordning |
inkludert ved levering
| inkludert ved levering |
Slot cover for dust-proof covering of the opening not in use The actuator is included in the scope of delivery |
Note
| Note (Emergency exit) |
I nødsfall aktivering fra farlig område Montering bare innenfor det vernede området |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
UL sertifikat
CCC-sertifisering
Brosjyre
Last ned den nyeste versjonen av Adobe Reader

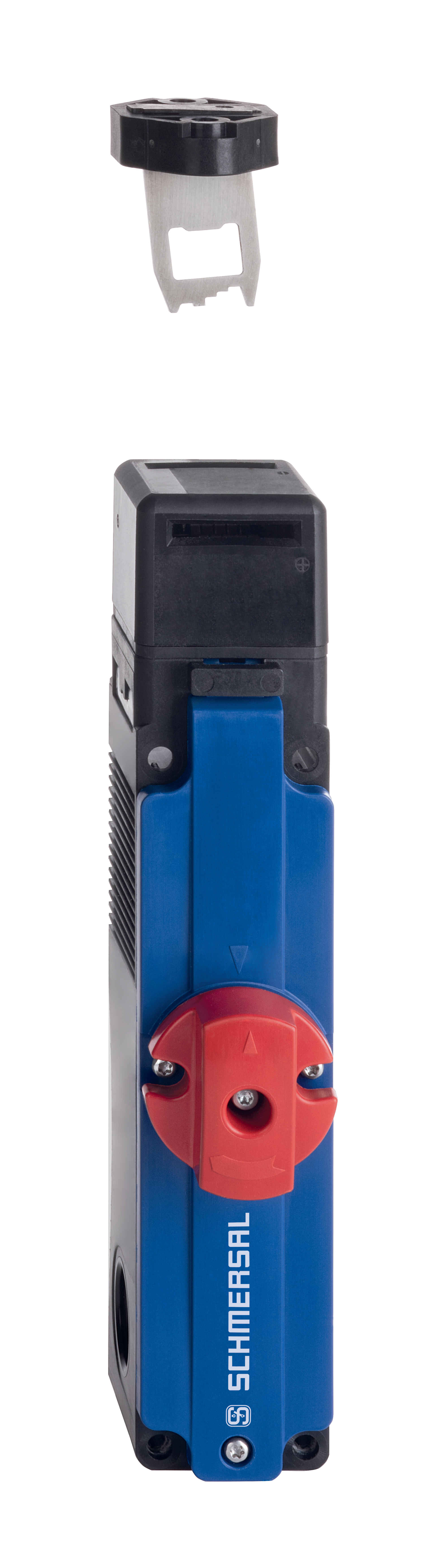

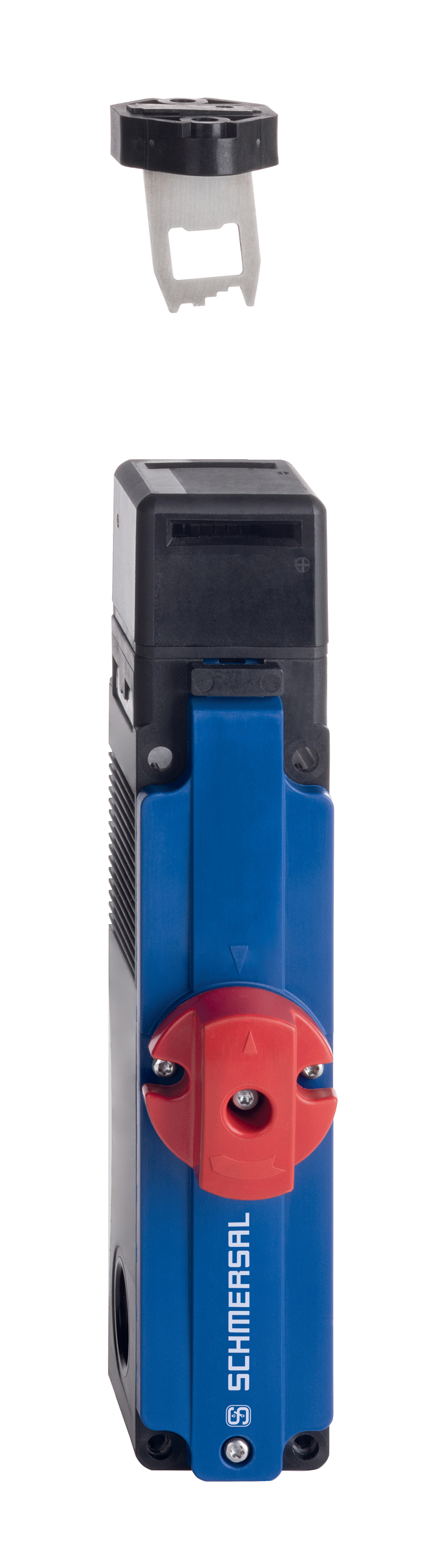

Produktbilde (enkelt katalogbilde)
ID: azm150-n-4
| 86,8 kB | .png | 74.083 x 259.29200000000003 mm - 210 x 735 px - 72 dpi
| 1,3 MB | .jpg | 352.778 x 1234.722 mm - 1000 x 3500 px - 72 dpi
| 17,9 kB | .jpg | 35.278 x 123.47200000000001 mm - 100 x 350 px - 72 dpi
| 15,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 11,4 MB | .png | 169.333 x 592.751 mm - 2000 x 7001 px - 300 dpi
Video ID: AZM150
Generell presentasjon AZM150 (Vimeo)
137000625 DHS-150-BKBU-R
- for høyrehengslede dører
137000626 DHS-150-BKBU-L
- for venstrehengslede dører
153046398 MP-AZM150-1
- Mounting plate for easy and quick assembly
- Metall, painted
153046399 MP-AZM150-2-R/L
- Mounting plate for easy and quick assembly
- Metall, painted
Push button emergency exit
101166329 TFI-010
- Forhåndsposisjonering
- Aktivatoren er uavhengig av sentreringsinretningen.
- Lett isetting etter uttrekning av aktivator
101166328 TFA-010
- Forhåndsposisjonering
- Aktivatoren er uavhengig av sentreringsinretningen.
- Lett isetting etter uttrekning av aktivator
153033704 ACC-AZM150-BOW-4M-6M
- Kan brukes som nødutgang eller nødåpning
- Ekstern åpning via en stålkabel
- total lengde: 6 m
- Lengde på innkapslet stålkjerne: 4 m
103055761 ACC-AZM150-PT-N-45MM
Push button emergency release
- Suitable for a spar thickness of 40 mm with mounting plate MP-AZM150-1
- Retrofit set for AZM150
Intuitive operation due to similarity to emergency stop
can be shortened by the customer up to a minimum frame thickness of 20 mm
103055760 ACC-AZM150-PT-T-170MM
Push button emergency exit
suitable for a maximum frame thickness of 170 mm
- Retrofit set for AZM150
Intuitive operation due to similarity to emergency stop
can be shortened by the customer up to a minimum frame thickness of 20 mm
103055762 ACC-AZM150-PT-N-170MM
Push button emergency release
suitable for a maximum frame thickness of 170 mm
- Retrofit set for AZM150
Intuitive operation due to similarity to emergency stop
can be shortened by the customer up to a minimum frame thickness of 20 mm
| EU Declaration of Conformity |  |
| Original | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA Internet: www.schmersal.com.cn |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZM150 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Shanghai, December 5, 2025 |
 |
| Authorised signature Michele Seassaro Managing Director |
| UK Declaration of Conformity | |
| Company: | SCHMERSAL Industrial Switchgear (Shanghai) Co., Ltd. Cao Ying Road 3336 201712 Shanghai / Qingpu P.R. CHINA www.schmersal.com.cn |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM150 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN IEC 60947-5-1:2025 EN ISO 14119:2025 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Shanghai, December 5, 2025 |
 |
| Authorised signature Michele Seassaro Managing Director |
