AZ3350-B5
AZ3350-B5
Downloads
- Spesielt egnet for skyvedører
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZ3350-B5 |
| Artikkelnummer (bestillingsnummer) |
101214018 |
| EAN (European Article Number) |
4030661446370 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-06 |
| ETIM-nummer, versjon 7.0 |
EC001487 |
| ETIM-nummer, versjon 6.0 |
EC001487 |
Gobale egenskaper
| Bruttovekt |
40 g |
Mekaniske data
| Aktiveringsradius, minimum |
400 mm |
| Nøkkel |
vinklet |
Note
| Note (General) |
På hengslede vern, minium aktiveringsradius over den smale siden av aktivatoren 700 mm minimum aktiveringsradius på hengslet vern på linje med aktivatorplanet 400 mm Akselen på hengselet bør være 22 mm over toppkanten av sikkerhetsbryteren og på samme plan |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
Last ned den nyeste versjonen av Adobe Reader
Produktbilde (enkelt katalogbilde)
ID: kaz33f18
| 310,3 kB | .jpg | 312.208 x 433.91700000000003 mm - 885 x 1230 px - 72 dpi
| 36,8 kB | .png | 73.73100000000001 x 102.658 mm - 209 x 291 px - 72 dpi
| 32,8 kB | .jpg | 88.9 x 123.47200000000001 mm - 252 x 350 px - 72 dpi
| 28,3 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 2,7 MB | .png | 169.333 x 235.28900000000002 mm - 2000 x 2779 px - 300 dpi

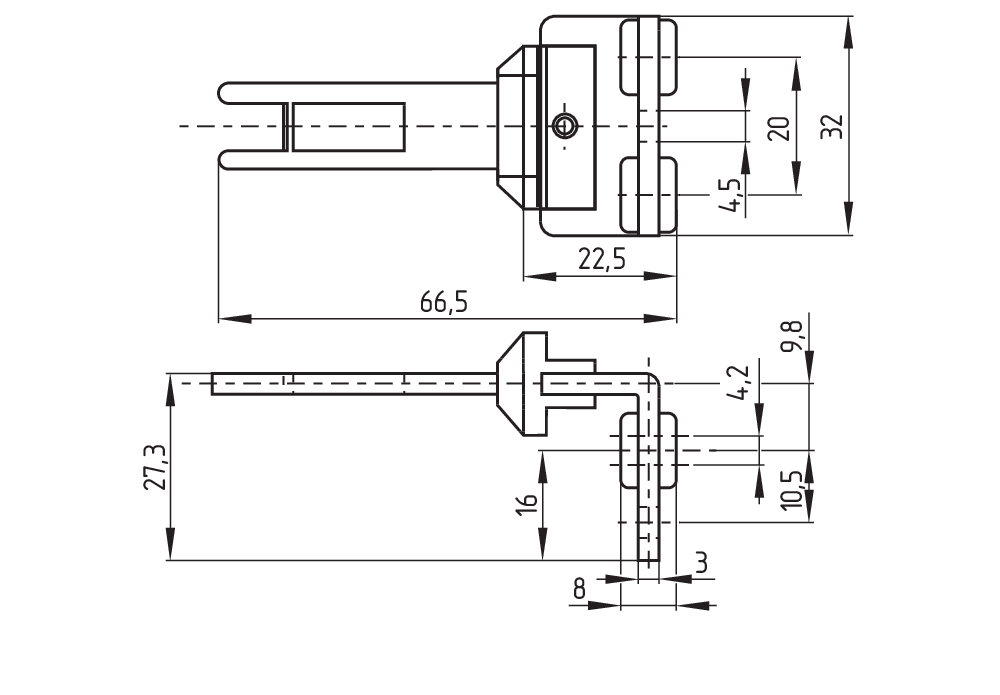

Dimensjonsriktig tegning betjener
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
