AZ3350-B1R
AZ3350-B1R
Downloads
- Spesielt egnet for hengslede vern
Bestillingsinformasjon
| Produkt-typebetegnelse |
AZ3350-B1R |
| Artikkelnummer (bestillingsnummer) |
101214019 |
| EAN (European Article Number) |
4030661446387 |
| eCl@ss-nummer, versjon 12.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 11.0 |
27-27-26-06 |
| eCl@ss-nummer, versjon 9.0 |
27-27-26-06 |
| ETIM-nummer, versjon 7.0 |
EC001487 |
| ETIM-nummer, versjon 6.0 |
EC001487 |
Gobale egenskaper
| Bruttovekt |
40 g |
Mekaniske data
| Aktiveringsradius, minimum |
350 mm |
| Nøkkel |
fleksibel gummiramme |
Note
| Note (General) |
minimum aktiveringsradius på hengslet vern på linje med aktivatorplanet 350 mm Akselen på hengselet bør være 28 mm over toppkanten av sikkerhetsbryteren og på samme plan |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
Last ned den nyeste versjonen av Adobe Reader
Produktbilde (enkelt katalogbilde)
ID: kaz33f17
| 360,8 kB | .jpg | 312.208 x 517.172 mm - 885 x 1466 px - 72 dpi
| 42,8 kB | .png | 73.73100000000001 x 122.414 mm - 209 x 347 px - 72 dpi
| 28,7 kB | .jpg | 74.436 x 123.47200000000001 mm - 211 x 350 px - 72 dpi
| 24,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 3,0 MB | .png | 169.249 x 280.416 mm - 1999 x 3312 px - 300 dpi

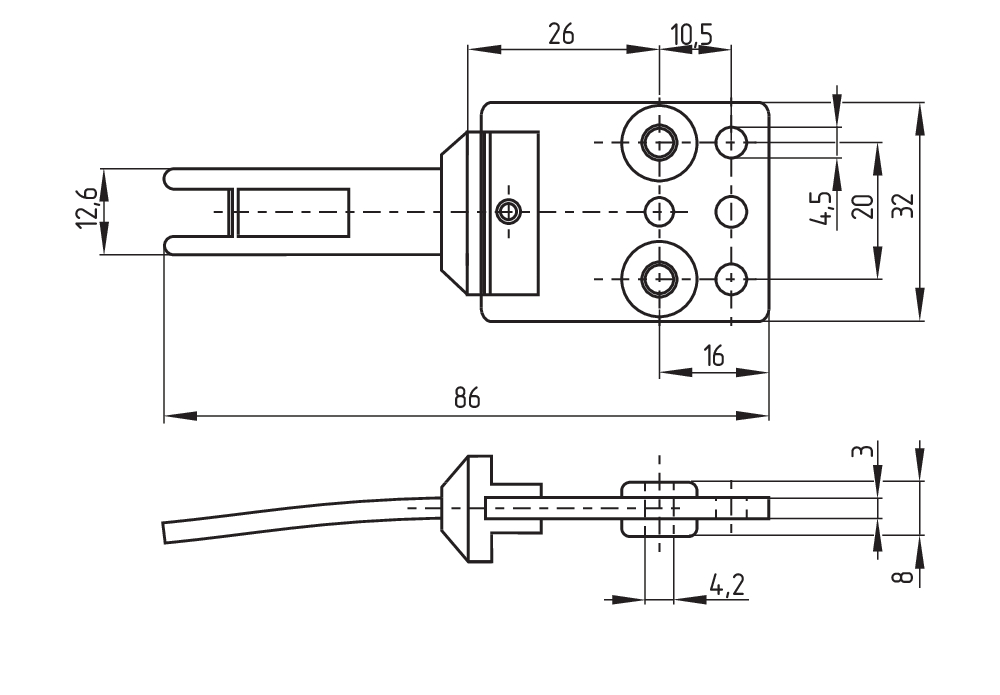

Dimensjonsriktig tegning betjener
Schmersal Nordiska AB, F O Petersons gata 28, S-421 31 Västra Frölunda
Data og verdier er kontrollert omhyggelig. Bilder kan avvike fra originalen. Ytterligere tekniske data finner du i manualen. Tekniske modifiseringer og feil kan forkomme.
