ZSD5/O.LTG.
ZSD5/O.LTG.
- 3 niveaus UIT-AAN-UIT
- Kunststofbehuizing
- 1 kabelingang M 20 x 1.5
- In hoge mate olie- en benzinebestendig
- Zeer geschikt voor robottoepassingen volgens de ANSI Robotics Standard
- De redundante contactconfiguratie maakt het verwerken van signalen met courante veiligheidsrelaismodules mogelijk.
- Contacten sluiten niet bij het resetten ( niveau 3 -> niveau 1)
Bestelvoorbeeld
| Typebenaming van het product |
ZSD5/O.LTG. |
| Artikelnummer (bestelnummer) |
101199467 |
| EAN (Europees Artikel Nummer) |
4030661521435 |
| eCl@ss nummer, versie 12.0 |
27-37-12-38 |
| eCl@ss nummer, versie 11.0 |
27-37-12-38 |
| eCl@ss nummer, versie 9.0 |
27-37-12-38 |
| ETIM-nummer, versie 7.0 |
EC002571 |
| ETIM-nummer, versie 6.0 |
EC002571 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
CSA C22.2 Nr.14 EN IEC 60947-5-1 EN IEC 60204-1 EN IEC 60947-1 EN ISO 11161 EN ISO 12100 JIS C8201-5-1 UL508 1 |
| Materiaal van de behuizing |
Kunststof, thermoplast, zelfdovend |
| Brutogewicht |
190 g |
Algemene gegevens - Eigenschappen
| Aantal verbreekcontacten |
1 |
| Aantal maakcontacten |
2 |
Classificatie
| Voorschriften |
EN ISO 13849-1 EN IEC 61508 |
| B10D verbreekcontact (NC) |
100.000 schakelingen |
| B10D Maakcontact (NO) |
100.000 schakelingen |
| Gebruiksduur |
20 Jaar (Jaren) |
Mechanische gegevens
| Opmerking (mechanische levensduurduur) |
maakcontact: |
Mechanische gegevens - Aansluittechniek
| Kabelingang |
1 x M20 x 1,5 |
| aansluitwijze |
Schroefaansluitklemmen |
| Toegelaten kabeldiameter |
7 mm |
| Toegelaten kabeldiameter, maximum |
13 mm |
| Draaddoorsnede, minimum |
0,14 mm² |
| Kabeldoorsnede, maximum |
1,5 mm² |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-10 ... +60 °C |
| Opslag- en transporttemperatuur |
-40 ... +80 °C |
| Trillingsvastheid |
Werking: 5 ... 55 Hz, amplitude 0,5 mm min./ Vernietiging: 16,7 Hz, amplitude 1,5 mm min. |
| schokbestendig |
Werking: 100 m/s², vernietiging: 1.000 m/s² |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale impulsspanningsvastheid Uimp |
2,5 kV |
Elektrische gegevens
| Nominale bedrijfsspanning |
250 VAC |
| Nominale bedrijfsstroom |
3.000 mA |
| Externe kabelbeveiliging en toestelzekering |
10A f |
| Contactweerstand, maximum |
0,1 Ω |
| Opmerking (contactweerstand) |
In nieuwe toestand |
| Schakelelement |
Maakcontact (NO), verbreekcontact (NG) |
| Schakelprincipe |
Tastschakeling |
| Maximale schakelfrequentie |
1.200 /h |
| Materiaal van de contacten, elektrisch |
Zilver |
Elektrische gegevens - Contacten
| Spanning, gebruikscategorie AC-15 |
125 VAC |
| Stroom, gebruikscategorie AC-15 |
1,5 A |
| Spanning, gebruikscategorie DC-13 |
125 VDC |
| Stroom, gebruikscategorie DC-13 |
0,22 A |
Elektrische gegevens - Hulpcontacten
| Spanning, gebruikscategorie AC-15 |
125 VAC |
| Stroom, gebruikscategorie AC-15 |
1 A |
| Spanning, gebruikscategorie DC-13 |
125 VDC |
| Stroom, gebruikscategorie DC-13 |
0,22 A |
Toebehoren
| Aanbeveling veiligheidsschakelcomponent |
SRB, 2-kanalig met dwarssluitdetectie |
Opmerking
| Opmerking (algemeen) |
Gepersonaliseerde uitvoeringen met aansluitkabel zijn op aanvraag verkrijgbaar. De veiligheidsmodule moet de mogelijkheid tot dwarssluitbewaking bieden. Als toevoerkabel zijn uitsluitend dubbel geblindeerde kabels toegelaten. 1) Als het toestel in vochtige ruimtes wordt gebruikt, moet een geschikte aansluitkabel worden gebruikt. 1) De schok- en brandbestendigheid van dit toestel werd onderzocht volgens UL508. |
Taalfilter
Datasheet
UL-certificaat
SISTEMA-VDMA-bibliotheek/library
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kzsd-f05
| 2,1 MB | .jpg | 352.778 x 1484.842 mm - 1000 x 4209 px - 72 dpi
| 173,5 kB | .png | 74.083 x 311.50300000000004 mm - 210 x 883 px - 72 dpi
| 16,4 kB | .jpg | 29.281000000000002 x 123.47200000000001 mm - 83 x 350 px - 72 dpi
| 19,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

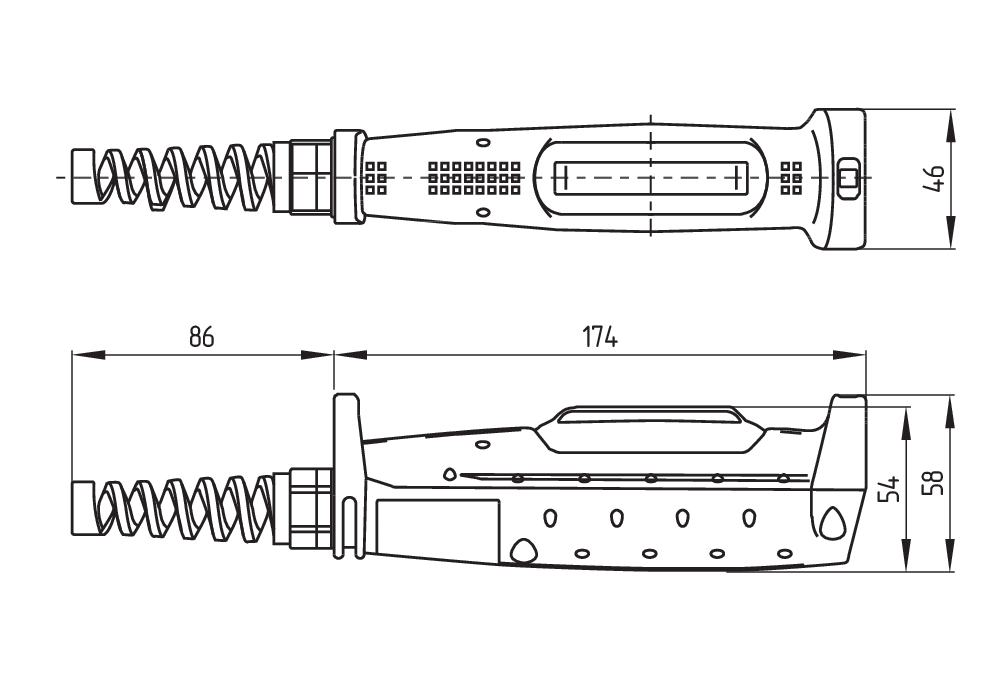

Maatschets basistoestel
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
gedwongen verbrekend contact
bediend
niet-bediend
NO-contact
NG-contact
103008067 SRB-E-201ST
- Steekbare schroefklemmen met codering
- STOP 0 Functie
- 1 oder 2-kanalige aansturing
- Startknop / Autostart
- 2 Veiligheidsuitgangen 5,5 A
- 1 Signaaluitgang
- Bewaking tweehandbediening volgens EN ISO 13851
103007672 SRB-E-301ST
- Steekbare schroefklemmen met codering
- STOP 0 Functie
- 1 oder 2-kanalige aansturing
- Startknop / Autostart
- 1 Hulpcontact
- 3 veiligheidscontacten
101163725 ZSD-H
- Bevestigingswinkelhaak voor een veilige ophanging van de toestemmingsschakelaar
103043703 ZSD5CC
- Kunststofbehuizing
- 1 kabelingang M 20 x 1.5
- In hoge mate olie- en benzinebestendig
- Zeer geschikt voor robottoepassingen volgens de ANSI Robotics Standard
- De redundante contactconfiguratie maakt het verwerken van signalen met courante veiligheidsrelaismodules mogelijk.
- Contacten sluiten niet bij het resetten ( niveau 3 -> niveau 1)
Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk
De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
Generated at: 15-04-2026 07:57
