TK 422-01Y
TK 422-01Y
Downloads
- 2 kabelingangen M 20 x 1.5
- metaalbehuizing
- 1 Contact
- 106 mm x 71 mm x 63 mm (basistoestel)
- Afdichtingsgraad IP65
- Bedienelement 4 x 90° verdraaibaar
Bestelvoorbeeld
| Typebenaming van het product |
TK 422-01Y |
| Artikelnummer (bestelnummer) |
101058889 |
| EAN (Europees Artikel Nummer) |
4030661034133 |
| eCl@ss nummer, versie 12.0 |
27-27-06-01 |
| eCl@ss nummer, versie 11.0 |
27-27-06-01 |
| eCl@ss nummer, versie 9.0 |
27-27-06-01 |
| ETIM-nummer, versie 7.0 |
EC000030 |
| ETIM-nummer, versie 6.0 |
EC000030 |
Certificeringen - Voorschriften
| Certificaten |
INMETRO CCC |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 |
| Werkingsprincipe |
mechanisch |
| Stotervorm |
Rol |
| Materiaal van de behuizing |
Grijs gietijzer, verzinkt |
| Materiaal van de bekleding van de behuizing |
gelakt |
| Brutogewicht |
1.015 g |
Algemene gegevens - Eigenschappen
| Aantal verbreekcontacten |
1 |
Classificatie
| B10D verbreekcontact (NC) |
2.000.000 schakelingen |
Mechanische gegevens
| Bedienelement |
rolhefboom |
| Materiaal van de rol |
Kunststof |
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
| Aanloophoek, van links |
45 ° |
| Aanloophoek, van rechts |
30 ° |
| Contactopening |
2 x 6 mm |
| Min. bedieningssnelheid |
1 mm/min |
| Max. bedieningssnelheid |
0,5 m/s |
| Opmerking (bedieningssnelheid) |
Bedieningssnelheid bij een verticale aanloophoek |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
Schraubanschluss M20 x 1.5 |
| Draaddoorsnede, minimum |
1,5 mm² |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Opmerking |
Alle specificaties inclusief adereindhulzen. |
| Aderdoorsnede |
13 AWG |
Mechanische gegevens - Afmetingen
| Lengte van de sensor |
63 mm |
| Breedte van de sensor |
106 mm |
| Hoogte van de sensor |
145 mm |
| Breedte van de rol |
6,5 mm |
| Diameter van de rol |
25 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-30 ... +90 °C |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
400 V |
Elektrische gegevens
| Thermische stroom |
16 A |
| Gebruikscategorie AC-15 |
400 VAC |
| Gebruikscategorie AC-15 |
4 A |
| Schakelelement |
Verbreekcontact (NG) |
| Opmerking (schakelelement) |
met dubbele onderbreking |
| Schakelprincipe |
Tastschakeling |
| Materiaal van de contacten, elektrisch |
Zilver |
Opmerking
| Opmerking (algemeen) |
bediening van rechts moet vermeden worden, omdat hierdoor de levensduur van de positieschakelaar verkort wordt. |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
CCC certificaat
DNV-GL-certificaat
Download de nieuwste versie van Adobe Reader
Foto van het product (individuele catalogusfoto)
ID: kt422f05
| 1,1 MB | .jpg | 352.425 x 503.41400000000004 mm - 999 x 1427 px - 72 dpi
| 89,5 kB | .png | 73.73100000000001 x 105.48100000000001 mm - 209 x 299 px - 72 dpi
| 43,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,3 MB | .png | 166.47400000000002 x 237.76100000000002 mm - 1999 x 2855 px - 305 dpi
| 62,7 kB | .jpg | 86.431 x 123.47200000000001 mm - 245 x 350 px - 72 dpi
Maatschets basistoestel
Maatschets bedieningssleutel

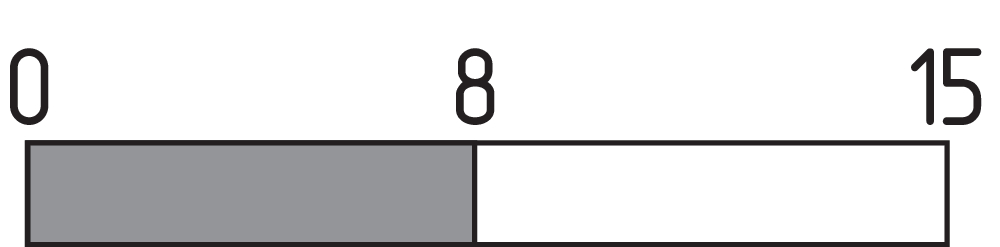

Schakelwegdiagram
Contact gesloten
Contact geopend
Instelbereik
Insteekpunt
Gedwongen verbrekingsweg/-hoekWerkwijze, werkingsprincipe
