SRB301X4-230V
SRB301X4-230V
Downloads
- Geschikt voor de signaalverwerking van potentiaalvrije contacten
- Geschikt voor signaalverwerking van potentiaalhoudende uitgangen (optische beschermvoorzieningen), bvb.: veiligheidsgordijnen/-schermen
- 3 veiligheidscontacten, STOP 0
- 1 Signaaluitgang
Bestelvoorbeeld
| Opmerking (leverbaarheid) |
Niet meer verkrijgbaar! |
| Nummer vervangartikel |
101182729 |
| Typebenaming van het product |
SRB301X4-230V |
| Artikelnummer (bestelnummer) |
101181895 |
| EAN (Europees Artikel Nummer) |
4250116202096 |
| eCl@ss nummer, versie 12.0 |
27-37-18-19 |
| eCl@ss nummer, versie 11.0 |
27-37-18-19 |
| eCl@ss nummer, versie 9.0 |
27-37-18-19 |
| ETIM-nummer, versie 7.0 |
EC001449 |
| ETIM-nummer, versie 6.0 |
EC001449 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| Klimaatbelasting |
EN 60068-2-78 |
| Materiaal van de behuizing |
Kunststof, glasvezelversterkte thermoplast, geventileerd |
| Brutogewicht |
450 g |
Algemene gegevens - Eigenschappen
| Elektronische beveiliging |
Ja |
| Draadbreukdetectie |
Ja |
| Dwarssluitingsherkenning |
Ja |
| Startingang |
Ja |
| Terugkoppeling |
Ja |
| Met automatische resetfunctie |
Ja |
| Aardlekdetectie |
Ja |
| Geïntegreerde weergave, status |
Ja |
| Aantal hulpcontacten |
1 |
| Aantal LED's |
3 |
| Aantal verbreekcontacten |
2 |
| Aantal veiligheidscontacten |
3 |
Classificatie
| Voorschriften |
EN IEC 60947-5-1 EN IEC 61508 |
| Stop-categorie |
0 |
Classificatie - Relaisuitgangen
| Performance Level, tot |
e |
| Sturingscategorie |
4 |
| Diagnostic Coverage (DC) Level |
> 99 % |
| PFH waarde |
2,00 x 10⁻⁸ /h |
| Safety Integrity Level (SIL), geschikt voor toepassingen in |
3 |
| Gebruiksduur |
20 Jaar (Jaren) |
| Common Cause Failure (CCF), minimum |
65 |
Mechanische gegevens
| Mechanische levensduurduur, minimum |
10.000.000 schakelingen |
| Bevestiging |
Snelbevestiging voor DIN-rail volgens DIN EN 60715 |
Mechanische gegevens - Aansluittechniek
| Klembenaming |
IEC/EN 60947-1 |
| Draaddoorsnede, minimum |
0,25 mm² |
| Kabeldoorsnede, maximum |
2,5 mm² |
| Aandraaimoment van de klemmen |
0,6 Nm |
| Toegelaten kabeltype |
Stijve massieve draad Flexibel |
| Aansluitingen (mechanisch) |
Schroefaansluitklemmen |
Mechanische gegevens - Afmetingen
| Breedte |
45 mm |
| Hoogte |
100 mm |
| Diepte |
121 mm |
Omgevingsvoorwaarden
| Beschermingsgraad van de behuizing |
IP40 |
| Beschermingsgraad van de inbouwruimte |
IP54 |
| Beschermingsgraad van de klemmen of aansluitingen |
IP20 |
| Omgevingstemperatuur |
-25 ... +60 °C |
| Opslag- en transporttemperatuur |
-40 ... +85 °C |
| Trillingsvastheid |
10 ... 55 Hz, Amplitude 0,35 mm |
| schokbestendig |
30 g / 11 ms |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale impulsspanningsvastheid Uimp |
4 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
2 |
Elektrische gegevens
| Frequentiebereik |
50 Hz 60 Hz |
| Bedrijfsspanning |
230 VAC -15 % / +10 % |
| Nominale bedrijfsspanning |
230 VAC |
| Nominale voedingsspanning bij AC 50 Hz, minimum |
195.5 VAC |
| Nominale voedingsspanning bij AC 50 Hz, maximum |
253 VAC |
| Nominale voedingsspanning bij AC 60 Hz, minimum |
195.5 VAC |
| Nominale voedingsspanning bij AC 60 Hz, maximum |
253 VAC |
| Gebruikscategorie AC-15 |
230 VAC |
| Gebruikscategorie AC-15 |
6 A |
| Gebruikscategorie DC-13 |
24 VDC |
| Gebruikscategorie DC-13 |
6 A |
| Stroomverbruik |
2 W |
| Stroomverbruik |
5,1 VA |
| Contactweerstand, maximum |
0,1 Ω |
| Opmerking (contactweerstand) |
In nieuwe toestand |
| Afvalvertraging bij stroomuitval, typisch |
40 ms |
| Afvalvertraging bij noodstop, maximum |
20 ms |
| Opkomvertraging bij RESET, typisch |
20 ms |
| Materiaal van de contacten, elektrisch |
AgSn0. zelfreinigend, gedwongen uitgevoerd |
Elektrische gegevens - Digitale ingangen
| Leidingweerstand, maximum |
40 Ω |
Elektrische gegevens - Elektromagnetische compatibiliteit (EMV)
| EMC bestendigheid |
EMC-Richtlijn |
Statusindicatie
| Weergegeven functietoestanden |
Positie relais K2 Positie relais K1 |
Andere gegevens
| Opmerking (toepassingen) |
Beschermvoorziening Noodstopknop Noodstop-trekkoordschakelaars Veiligheidsfotocellen |
Opmerking
| Opmerking (algemeen) |
Inductieve verbruikers (externe relais, enz.) zijn via een aangepaste bedrading te ontstoren. |

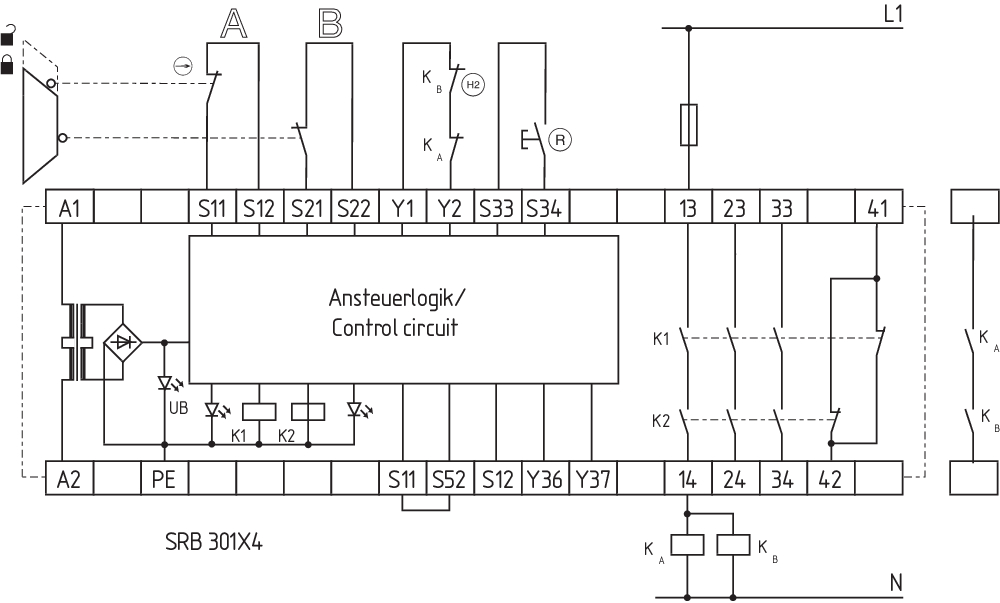

Schakelvoorbeeld
| Opmerking (schakelvoorbeeld) |
Het schakelvoorbeeld is afgebeeld bij gesloten beschermvoorzieningen en in spanningsloze toestand. Vermogensvlak: voldoet voor 2-kanalige aansturing,als contactversterking en/of contactvermenigvuldiging via externe relais met gedwongen uitgevoerde contacten. De sturing herkent dwarssluitingen, kabelbreuken en aardlekken in het bewakingscircuit. Het voorbeeld toont een 2-kanalige aansturing van een veiligheidsafscherming met twee contacten, waarvan minstens één gedwongen verbreekcontact; met externe resetknop (R). (H2) = Terugkoppeling |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
UL-certificaat
Schakelvoorbeeld (elektrische kabels)
Download de nieuwste versie van Adobe Reader

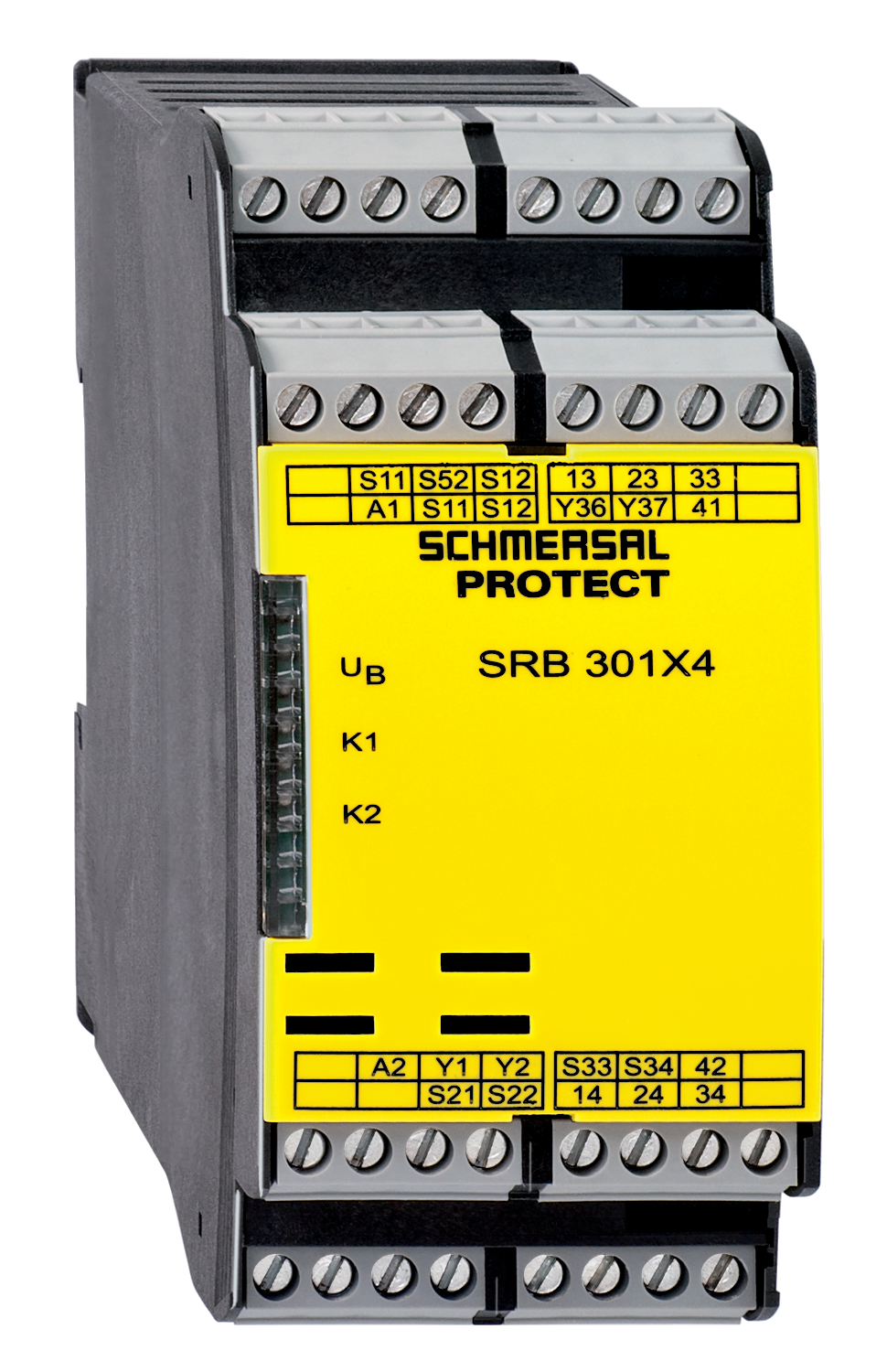

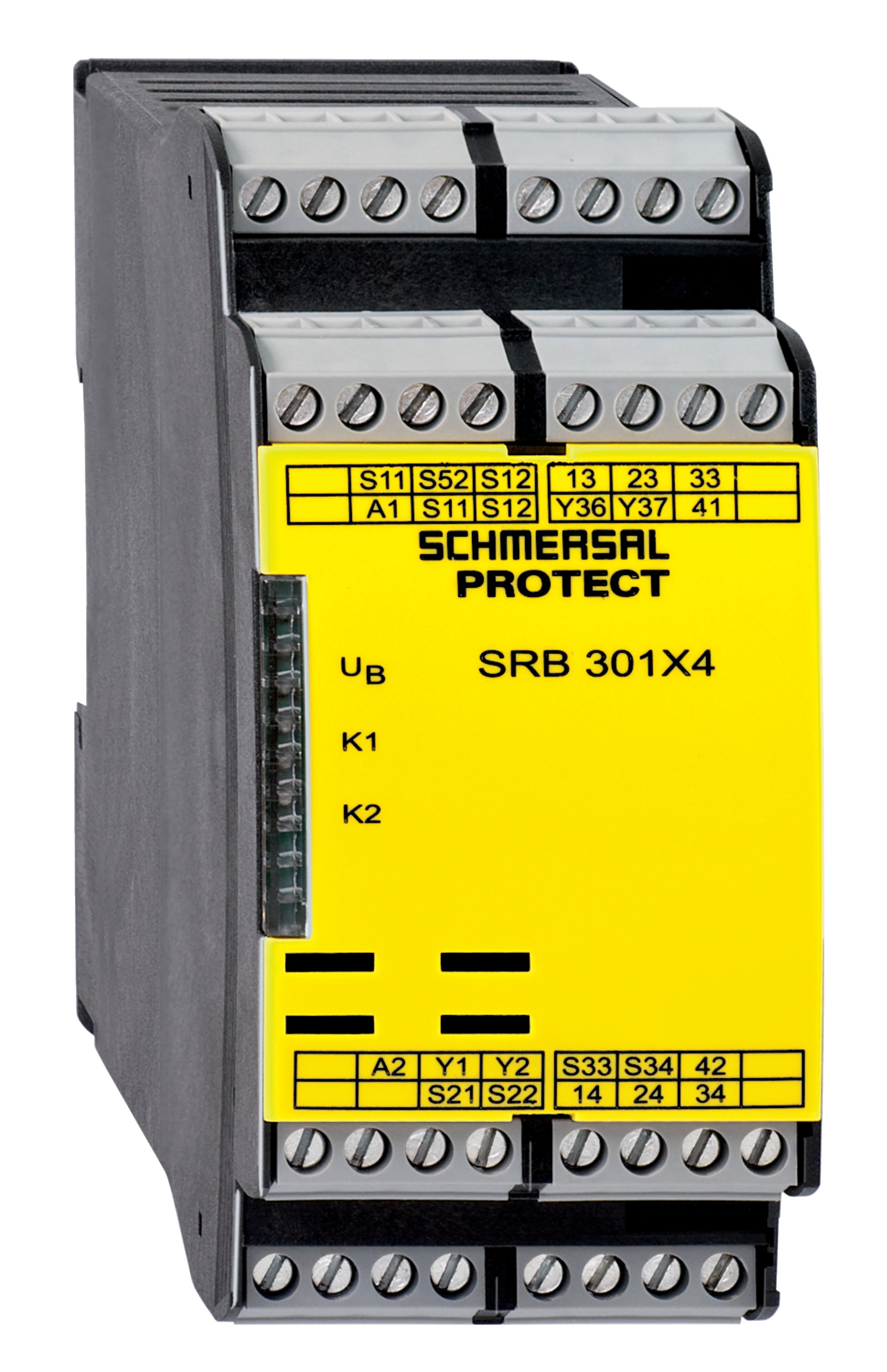

Foto van het product (individuele catalogusfoto)
