PSC1-C-10

Artikelnummer: 103056630

PSC1-C-10

Artikelnummer: 103056630

Downloads

ePLAN Gegevens

CADENAS CAD-gegevens

SISTEMA Gegevens

Aantal

Vrij parametreerbare in-/uitgangne, 2 A p-schakeling
Aansluiting voor alle courante veiligheidsschakelcomponenten tot PL e volgens ISO 13849-1
Modulair uitbreidbaar tot 64 veilige in-/uitgangen
4 Veilige 2 A p-schakelende halfgeleideruitgangen, omschakelbaar naar veilige p-/n-schakelende halfgeleideruitgangen
14 veilige ingangen op de basismodule
2 Signaaluitgangen
2 veilige relaiscontacten

Bestelvoorbeeld

Typebenaming van het product	PSC1-C-10
Artikelnummer (bestelnummer)	103056630
EAN (Europees Artikel Nummer)	4030661649429
eCl@ss nummer, versie 12.0	27-24-22-07
eCl@ss nummer, versie 11.0	27-24-22-07
eCl@ss nummer, versie 9.0	27-24-22-07
ETIM-nummer, versie 7.0	EC000236
ETIM-nummer, versie 6.0	EC000236

Certificeringen - Voorschriften

Certificaten	TÜV cULus

Algemene gegevens

Brutogewicht	490 g

Algemene gegevens - Eigenschappen

Aantal pulsuitgangen (cyclische uitgang)	2
Aantal relaisuitgangen (1-kanalig)	2
Aantal veilige digitale ingangen	14
Aantal veilige digitale uitgangen	4
Aantal signaaluitgangen	2
Aantal uitbreidingsmodules, maximaal	2

Classificatie

Performance Level, tot	e
Sturingscategorie	4
PFH waarde	1,26 x 10⁻⁸ /h
Safety Integrity Level (SIL), geschikt voor toepassingen in	3
Gebruiksduur	20 Jaar (Jaren)

Mechanische gegevens

Bevestiging	opklikbaar op DIN-rails

Mechanische gegevens - Aansluittechniek

Draaddoorsnede, minimum	0,2 mm²
Kabeldoorsnede, maximum	2,5 mm²
Aderdoorsnede, minimum	24 AWG
Aderdoorsnede, maximum	12 AWG
Aansluitingen (mechanisch)	Afneembare schroefaansluitklemmen

Mechanische gegevens - Afmetingen

Breedte	45 mm
Hoogte	100 mm
Diepte	115 mm

Omgevingsvoorwaarden

Afdichtingsgraad	IP20
Omgevingstemperatuur	+0 ... +50 °C
Opslag- en transporttemperatuur	-25 ... +70 °C
Relatieve vochtigheid, minimum	5 %
Relatieve vochtigheid, maximum	85 %
Opmerking (relatieve vochtigheid)	niet-condenserend
Toegelaten opstelhoogte boven NN, maximum	2.000 m

Omgevingsvoorwaarden - Isolatieparameters

Overspanningscategorie	III
Vervuilingsgraad	2

Elektrische gegevens

Bedrijfsspanning	24 VDC -15 % / +20 %
Nominale bedrijfsspanning	24 VDC

Elektrische gegevens - Veilige digitale uitgangen

Nominale bedrijfsstroom (veiligheidsuitgangen)	2.000 mA
Uitvoering van de schakelelementen	kortsluitvast, p-schakeling (Q2 en Q3)

Elektrische gegevens - Veilige relaisuitgangen

Spanning, gebruikscategorie AC-15	230 VAC
Stroom, gebruikscategorie AC-15	2 A
Spanning, gebruikscategorie DC-13	24 VDC
Stroom, gebruikscategorie DC-13	2 A

Elektrische gegevens - Elektromagnetische compatibiliteit (EMV)

Elektromagnetische compatibiliteit	DIN EN 62061 DIN EN 61800-3
Elektromagnetische stoorstraling	DIN EN 61000-6-4
EMC bestendigheid	DIN EN 61000-6-7 DIN EN 61326-3 DIN EN 61000-6-2

Leveringsomvang

Leveringsomvang	Busverbinding achterkant Aansluitklemmen

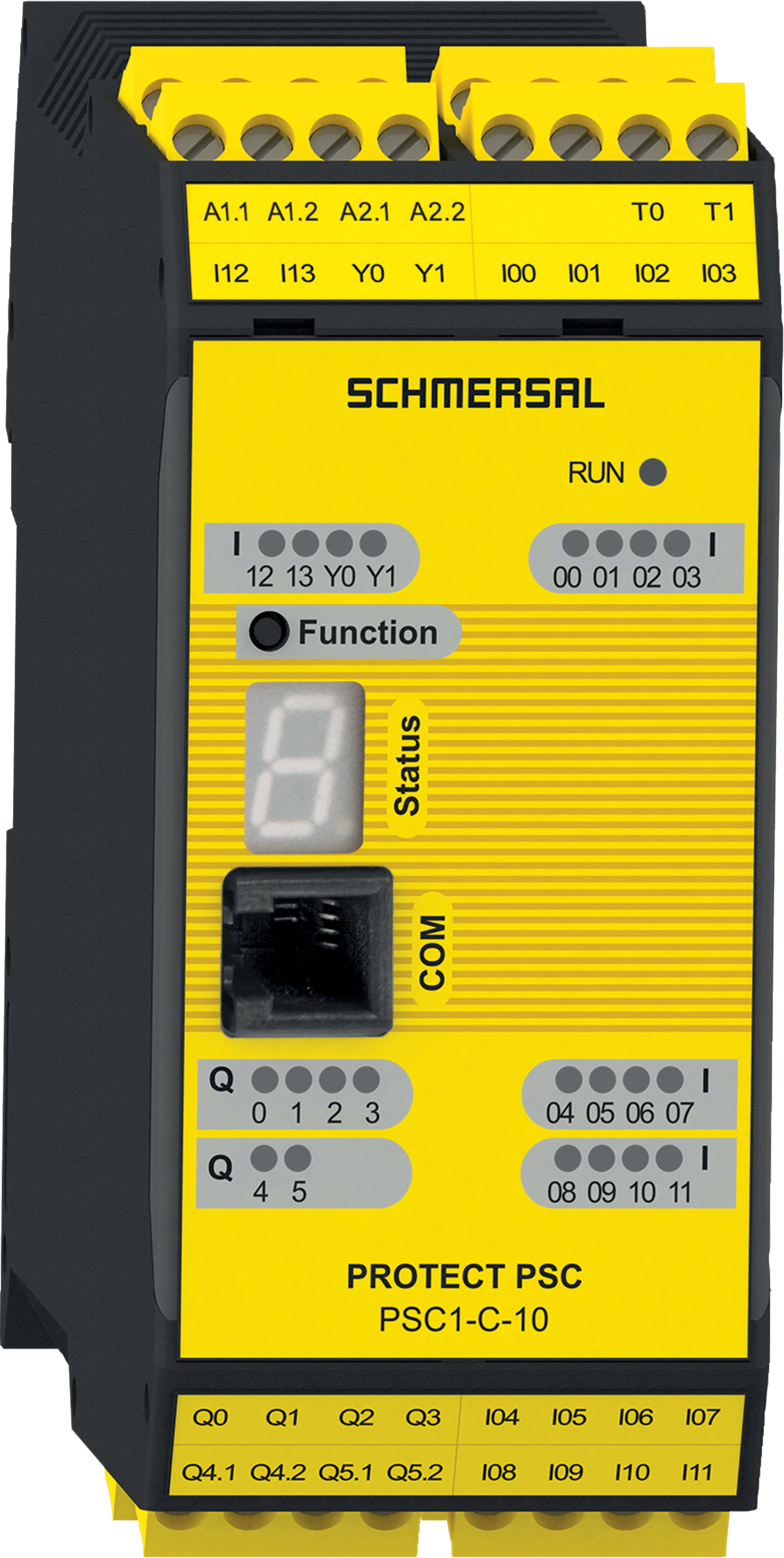

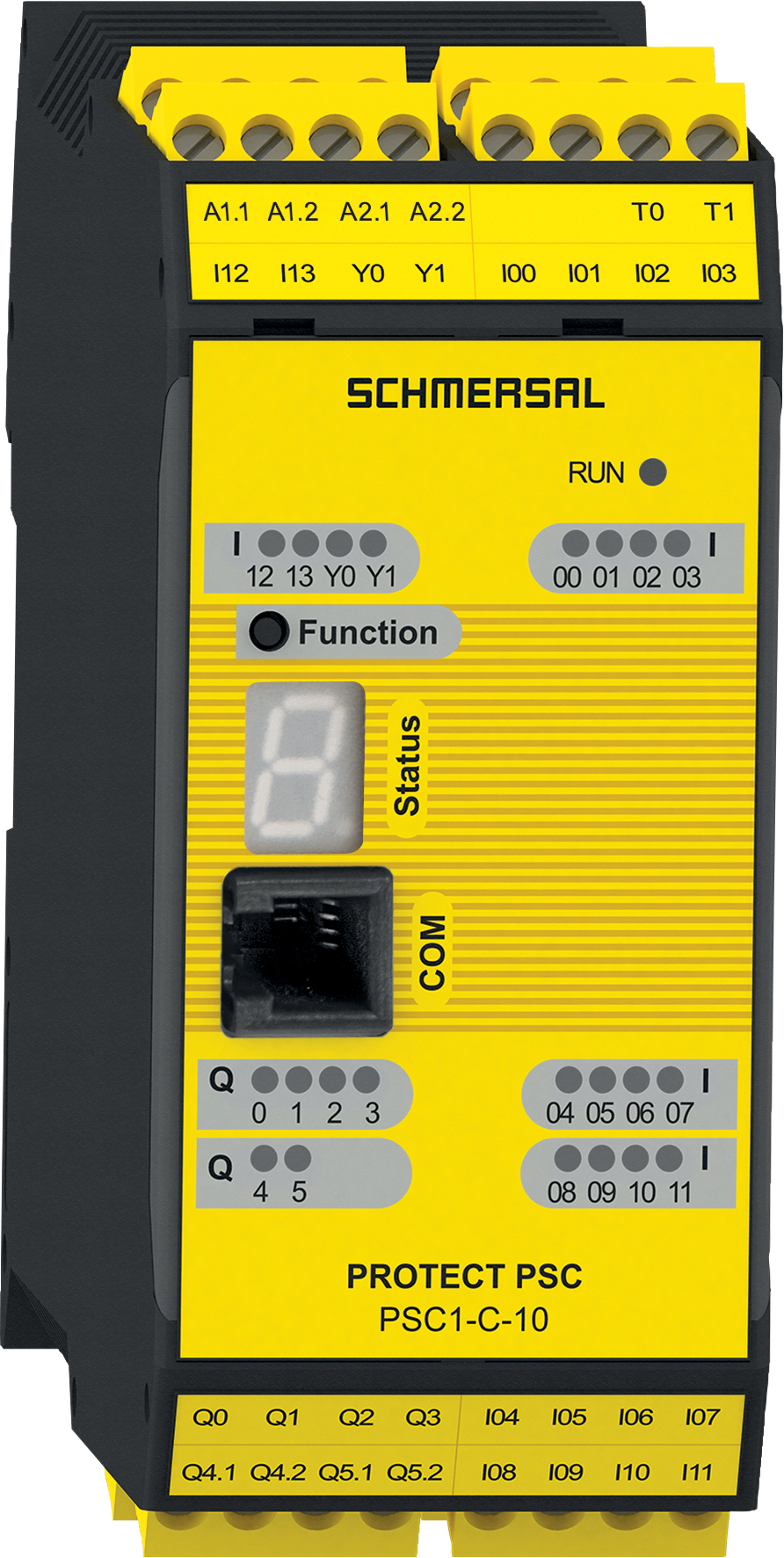

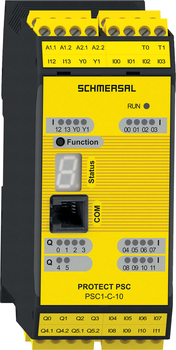

Foto van het product (individuele catalogusfoto)

ID: kpsc1f08

| 1,6 MB | .jpg | 314.678 x 625.1220000000001 mm - 892 x 1772 px - 72 dpi

| 105,0 kB | .png | 74.083 x 147.108 mm - 210 x 417 px - 72 dpi

| 69,8 kB | .jpg | 62.089000000000006 x 123.47200000000001 mm - 176 x 350 px - 72 dpi

| 36,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 9,4 MB | .png | 169.333 x 336.38100000000003 mm - 2000 x 3973 px - 300 dpi

EU Conformity Declaration

Pdf

EU-conformiteitsverklaring

Original

K.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com

Verklaring:

Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen.

Benaming van de component:

PSC1

Type:

zie bestelsleutel

Beschrijving van de component:

Veilige compacte besturing, met of zonder asbewaking;
I/O-uitbreidingsmodules, met of zonder relaisuitbreiding

Geharmoniseerde Richtlijnen:	Machinerichtlijn	2006/42/EG
	EMC-Richtlijn	2014/30/EU
	RoHS-Richtlijn	2011/65/EU

Toegepaste normen:

EN IEC 61800-5-1:2023, 4.4
EN 61800-5-2:2007
EN 61800-5-2:2017
EN ISO 13849-1:2023
EN 61508 Deel 1-7:2010

Bevoegde installatie voor de typekeuring:

TÜV Rheinland Industrie Service GmbH
Am Grauen Stein, 51105 Köln
Kenn Nr.: 0035

EG-Goedkeuringscertificaat:

01/205/5526.01/21

Gemachtigde voor het samenstellen van de technische documentatie:

Oliver Wacker
Möddinghofe 30
42279 Wuppertal

Plaats en datum van opstelling:

Wuppertal, 31 maart 2026

Rechtsgeldige handtekening
Philip Schmersal
Directeur

Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
