EMEGB
EMEGB
Downloads
- Inbouwdiameter Ø 22,3 mm
- Afdichtingsgraad IP65
- Aluminium behuizing
- Met geïntegreerde LED
Bestelvoorbeeld
| Opmerking (leverbaarheid) |
Niet meer verkrijgbaar! |
| Typebenaming van het product |
EMEGB |
| Artikelnummer (bestelnummer) |
101006516 |
| EAN (Europees Artikel Nummer) |
4030661520681 |
| eCl@ss nummer, versie 12.0 |
27-37-12-11 |
| eCl@ss nummer, versie 11.0 |
27-37-12-11 |
| eCl@ss nummer, versie 9.0 |
27-37-12-11 |
| ETIM-nummer, versie 7.0 |
EC000223 |
| ETIM-nummer, versie 6.0 |
EC000223 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Uitvoering |
Signaallamp Frontplaatmontage |
| Bouwvorm |
Rond Hoge bolkap |
| Inbouwcondities (mechanische) |
naar keuze |
| Afdichtingstype |
Vormafdichtingen |
| Materiaal van de bolkap |
Kunststof |
| Materiaal van de frontring |
Metaal |
| Kleur van de bolkap |
geel |
| Kleur van de frontring |
Zilver |
| Brutogewicht |
37 g |
| Signal image, optical |
Permanent light |
Algemene gegevens - Eigenschappen
| Verlichting mogelijk |
Ja |
| bevestigingsflens |
Ja |
| Volledig geïsoleerd: |
Ja |
Mechanische gegevens
| Bevestiging |
Montageflens ELM |
| Aandraaimoment van de schroeven |
0,6 Nm |
Mechanische gegevens - Afmetingen
| Installatiehoogte |
12 mm |
| Opmerking (installatiehoogte) |
Hoogte voor het voorpaneel. |
| Montagediepte |
60 mm |
| Opmerking (montagediepte) |
Diepte achter voorpaneel inclusief verlichtingselement |
| Totale diameter |
29,5 mm |
| Hoogte van de bolkap |
9,5 mm |
| Diameter van de bolkap |
20 mm |
| Diameter van de frontale ring |
29,5 mm |
| Inbouwdiameter |
22,3 mm |
| Dikte van de frontplaat, minimum |
1 mm |
| Dikte van de frontplaat, maximum |
6 mm |
| Rastermaat |
40 x 50 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP65 |
| Omgevingstemperatuur |
-25 ... +75 °C |
| Trillingsvastheid |
5 g |
| schokbestendig |
<50 g (EN 60068-2-27) |
Elektrische gegevens
| Nominale bedrijfsspanning |
24 VAC |
| Nominale bedrijfsspanning |
24 VDC |
Leveringsomvang
| Opmerking (omvang van de levering, aantal en type) |
De montageflens ELM is bij de levering inbegrepen |
Taalfilter
Datasheet
UL-certificaat
Download de nieuwste versie van Adobe Reader

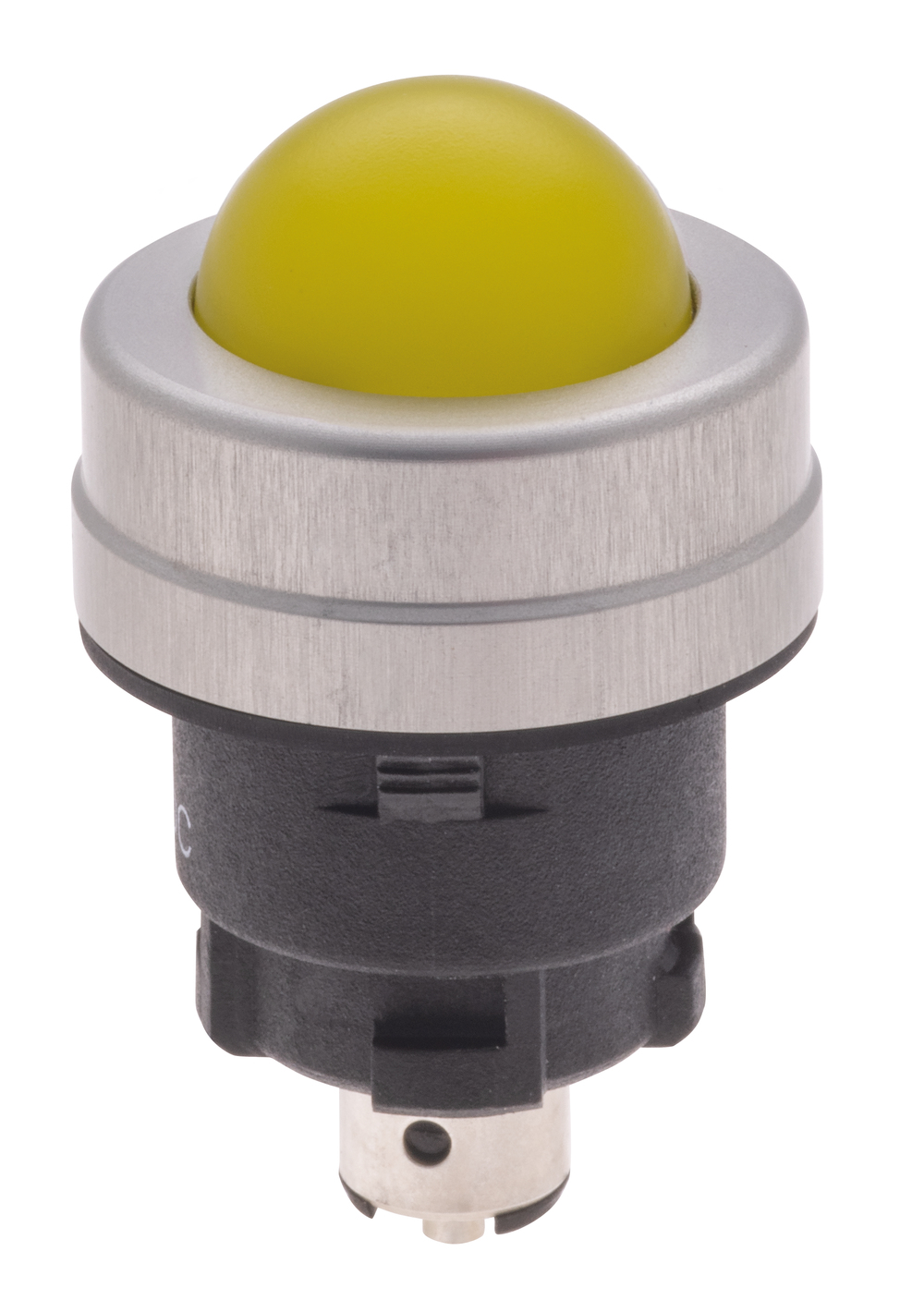

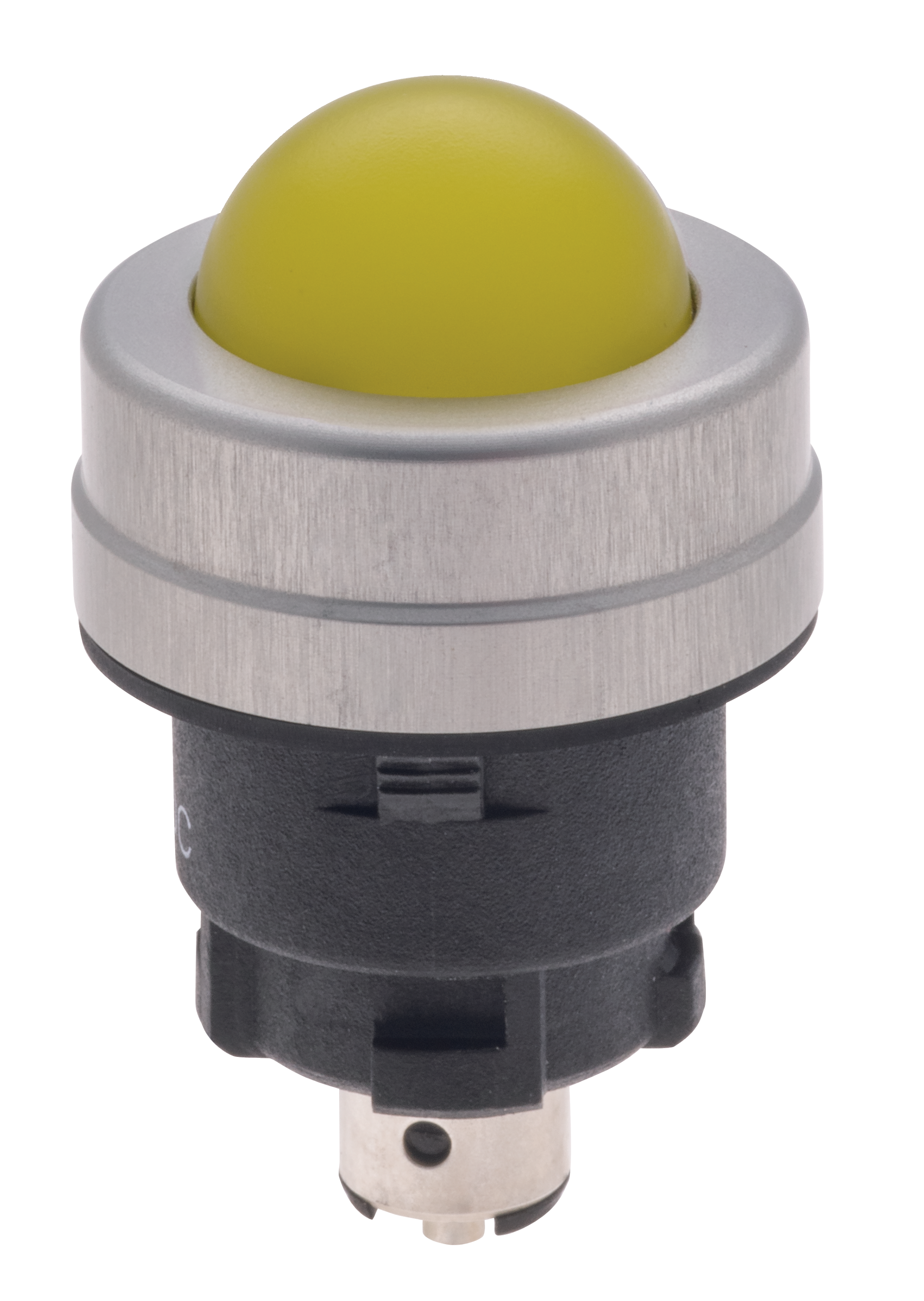

Foto van het product (individuele catalogusfoto)
