EDT2SW

Artikelnummer: 101006245

Archief

EDT2SW

Artikelnummer: 101006245

Downloads

ePLAN Gegevens

CADENAS CAD-gegevens

SISTEMA Gegevens

Drukknop met 2 mm hoge toets
Inbouwdiameter Ø 22,3 mm
Afdichtingsgraad IP65
Aluminium behuizing

Bestelvoorbeeld

Opmerking (leverbaarheid)	Niet meer verkrijgbaar!
Typebenaming van het product	EDT2SW
Artikelnummer (bestelnummer)	101006245
EAN (Europees Artikel Nummer)	4030661464169
eCl@ss nummer, versie 12.0	27-37-12-10
eCl@ss nummer, versie 11.0	27-37-12-10
eCl@ss nummer, versie 9.0	27-37-12-10
ETIM-nummer, versie 7.0	EC000221
ETIM-nummer, versie 6.0	EC000221

Certificeringen - Voorschriften

Certificaten	cULus

Algemene gegevens

Voorschriften	EN IEC 60947-5-1 EN IEC 60947-1
Uitvoering	Drukknop Frontplaatmontage
Bouwvorm	Rond
Inbouwcondities (mechanische)	naar keuze
Afdichtingstype	Lipafdichtingen Vormafdichtingen
Materiaal van de bedieningsdeel	Aluminium, geanodiseerd
Materiaal van de frontring	Aluminium, geanodiseerd
Kleur von de bedieningsdeel	Zwart
Kleur van de frontring	Zilver
Brutogewicht	35 g

Algemene gegevens - Eigenschappen

bevestigingsflens	Ja
Volledig geïsoleerd:	Ja
Aantal schakelposities	1
Aantal contactelementen, maximaal	3

Mechanische gegevens

Mechanische levensduur, bedienorganen	1.000.000 schakelingen
Bevestiging	Montageflens EFM
Aandraaimoment van de schroeven	0,6 Nm
Typische bedieningskracht van de drukknop	1,5 N
Slaglengte, minimum	4 mm
Slaglengte, maximum	5 mm

Mechanische gegevens - Afmetingen

Installatiehoogte	16 mm
Opmerking (installatiehoogte)	Hoogte voor het voorpaneel.
Diametert van de Tastvlak	23 mm
Diameter van de frontale ring	29,5 mm
Inbouwdiameter	22,3 mm
Dikte van de frontplaat, minimum	1 mm
Dikte van de frontplaat, maximum	6 mm
Rastermaat	40 x 50 mm

Omgevingsvoorwaarden

Afdichtingsgraad	IP65
Omgevingstemperatuur	-25 ... +75 °C
Trillingsvastheid	5 g
schokbestendig	<50 g (EN 60068-2-27)

Elektrische gegevens

Schakelfrequentie van het regelapparaat, maximaal	1.000 /h

Leveringsomvang

Opmerking (omvang van de levering, aantal en type)	De montageflens EFM is bij de levering inbegrepen

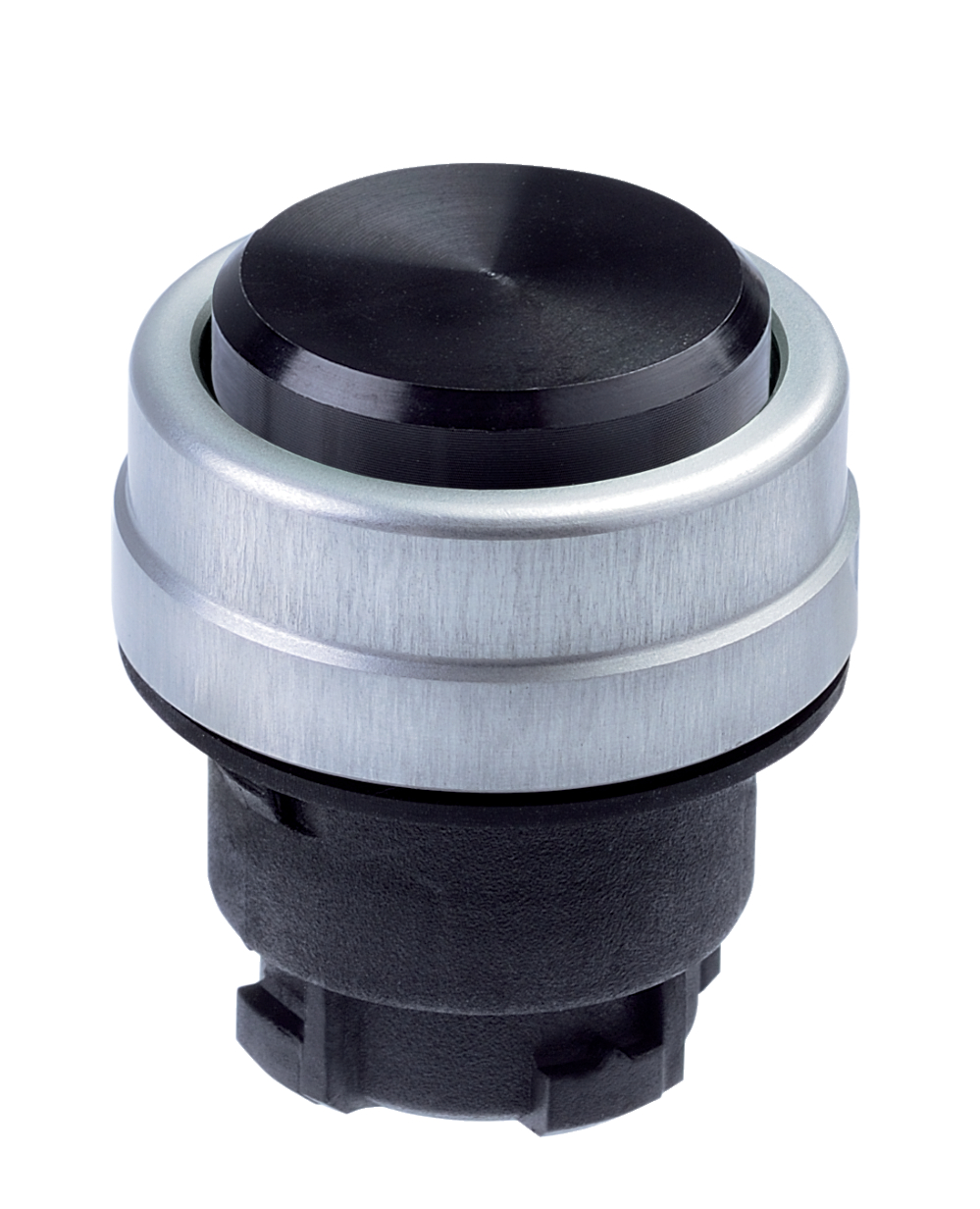

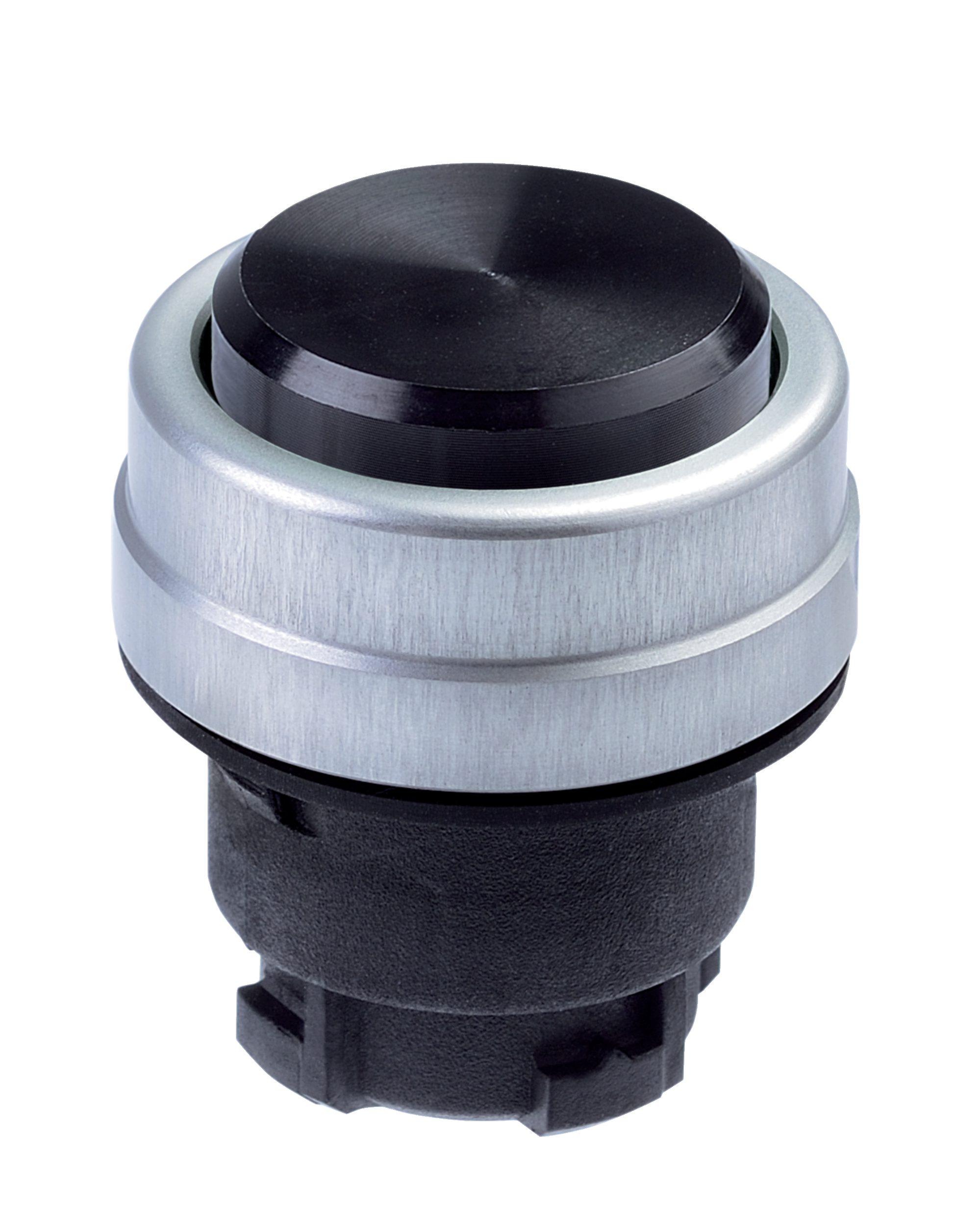

Foto van het product (individuele catalogusfoto)

ID: kedt2f05

| 563,3 kB | .jpg | 352.425 x 434.622 mm - 999 x 1232 px - 72 dpi

| 48,1 kB | .png | 73.73100000000001 x 91.01700000000001 mm - 209 x 258 px - 72 dpi

| 46,7 kB | .jpg | 100.18900000000001 x 123.47200000000001 mm - 284 x 350 px - 72 dpi

| 49,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 5,2 MB | .png | 169.249 x 208.703 mm - 1999 x 2465 px - 300 dpi
