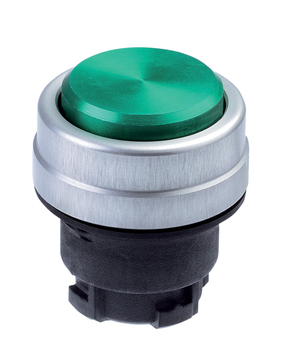

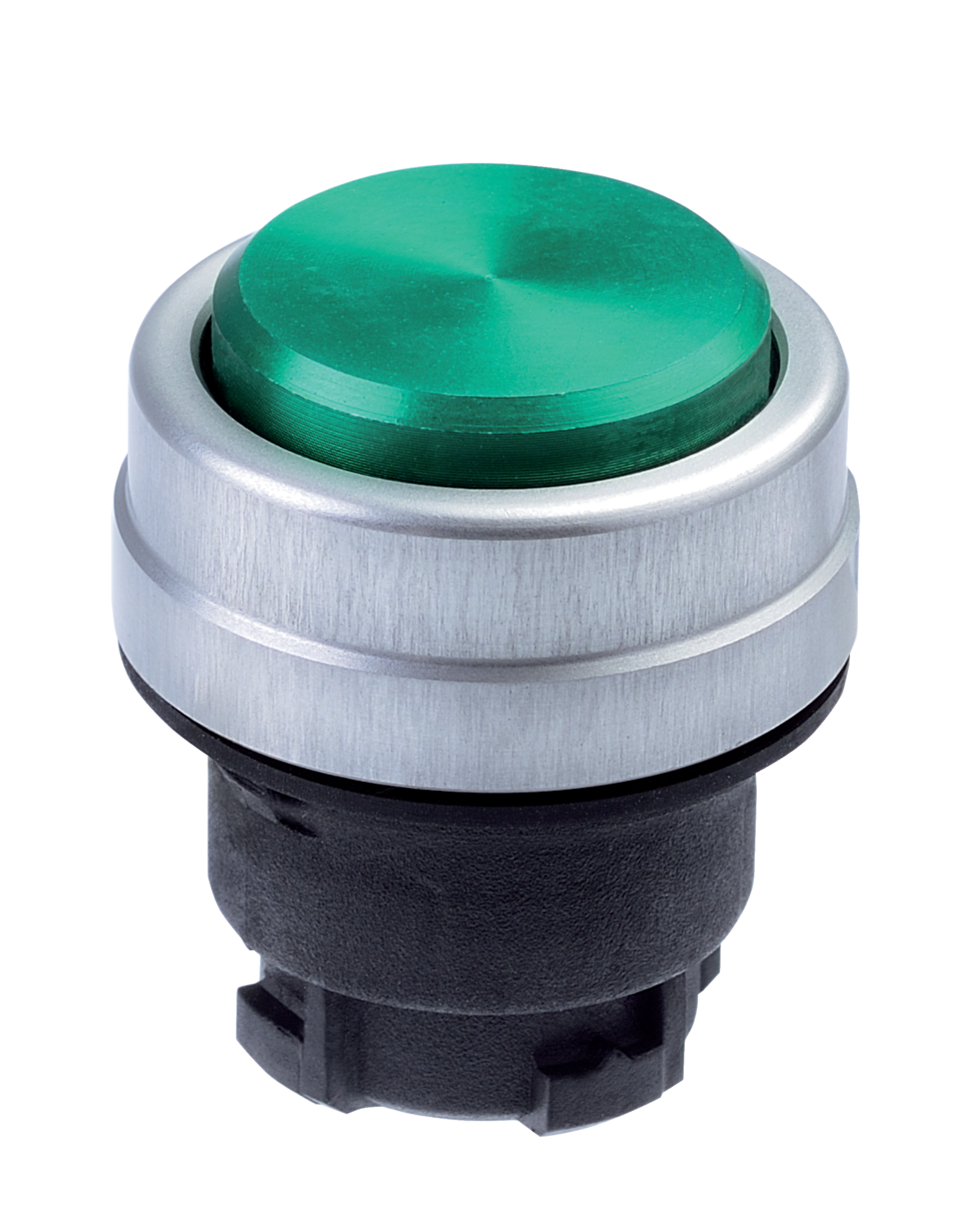

EDT2GN

Artikelnummer: 101006250
Archief
EDT2GN

Downloads

ePLAN Gegevens
CADENAS CAD-gegevens
SISTEMA Gegevens
  • Drukknop met 2 mm hoge toets
  • Inbouwdiameter Ø 22,3 mm
  • Afdichtingsgraad IP65
  • Aluminium behuizing

Bestelvoorbeeld

Opmerking (leverbaarheid)

Niet meer verkrijgbaar!
Typebenaming van het product

EDT2GN
Artikelnummer (bestelnummer)

101006250
EAN (Europees Artikel Nummer)

4030661464190
eCl@ss nummer, versie 12.0

27-37-12-10
eCl@ss nummer, versie 11.0

27-37-12-10
eCl@ss nummer, versie 9.0

27-37-12-10
ETIM-nummer, versie 7.0

EC000221
ETIM-nummer, versie 6.0

EC000221

Certificeringen - Voorschriften

Certificaten

cULus

Algemene gegevens

Voorschriften

EN IEC 60947-5-1

EN IEC 60947-1
Uitvoering

Drukknop

Frontplaatmontage
Bouwvorm

Rond
Inbouwcondities (mechanische)

naar keuze
Afdichtingstype

Lipafdichtingen

Vormafdichtingen
Materiaal van de bedieningsdeel

Aluminium, geanodiseerd
Materiaal van de frontring

Aluminium, geanodiseerd
Kleur von de bedieningsdeel

Groen
Kleur van de frontring

Zilver
Brutogewicht

35 g

Algemene gegevens - Eigenschappen

bevestigingsflens

Ja
Volledig geïsoleerd:

Ja
Aantal schakelposities

1
Aantal contactelementen, maximaal

3

Mechanische gegevens

Mechanische levensduur, bedienorganen

1.000.000 schakelingen
Bevestiging

Montageflens EFM
Aandraaimoment van de schroeven

0,6 Nm
Typische bedieningskracht van de drukknop

1,5 N
Slaglengte, minimum

4 mm
Slaglengte, maximum

5 mm

Mechanische gegevens - Afmetingen

Installatiehoogte

16 mm
Opmerking (installatiehoogte)

Hoogte voor het voorpaneel.
Diametert van de Tastvlak

23 mm
Diameter van de frontale ring

29,5 mm
Inbouwdiameter

22,3 mm
Dikte van de frontplaat, minimum

1 mm
Dikte van de frontplaat, maximum

6 mm
Rastermaat

40 x 50 mm

Omgevingsvoorwaarden

Afdichtingsgraad

IP65
Omgevingstemperatuur

-25 ... +75 °C
Trillingsvastheid

5 g

schokbestendig

<50 g (EN 60068-2-27)

Elektrische gegevens

Schakelfrequentie van het regelapparaat, maximaal

1.000 /h

Leveringsomvang

Opmerking (omvang van de levering, aantal en type)

De montageflens EFM is bij de levering inbegrepen
