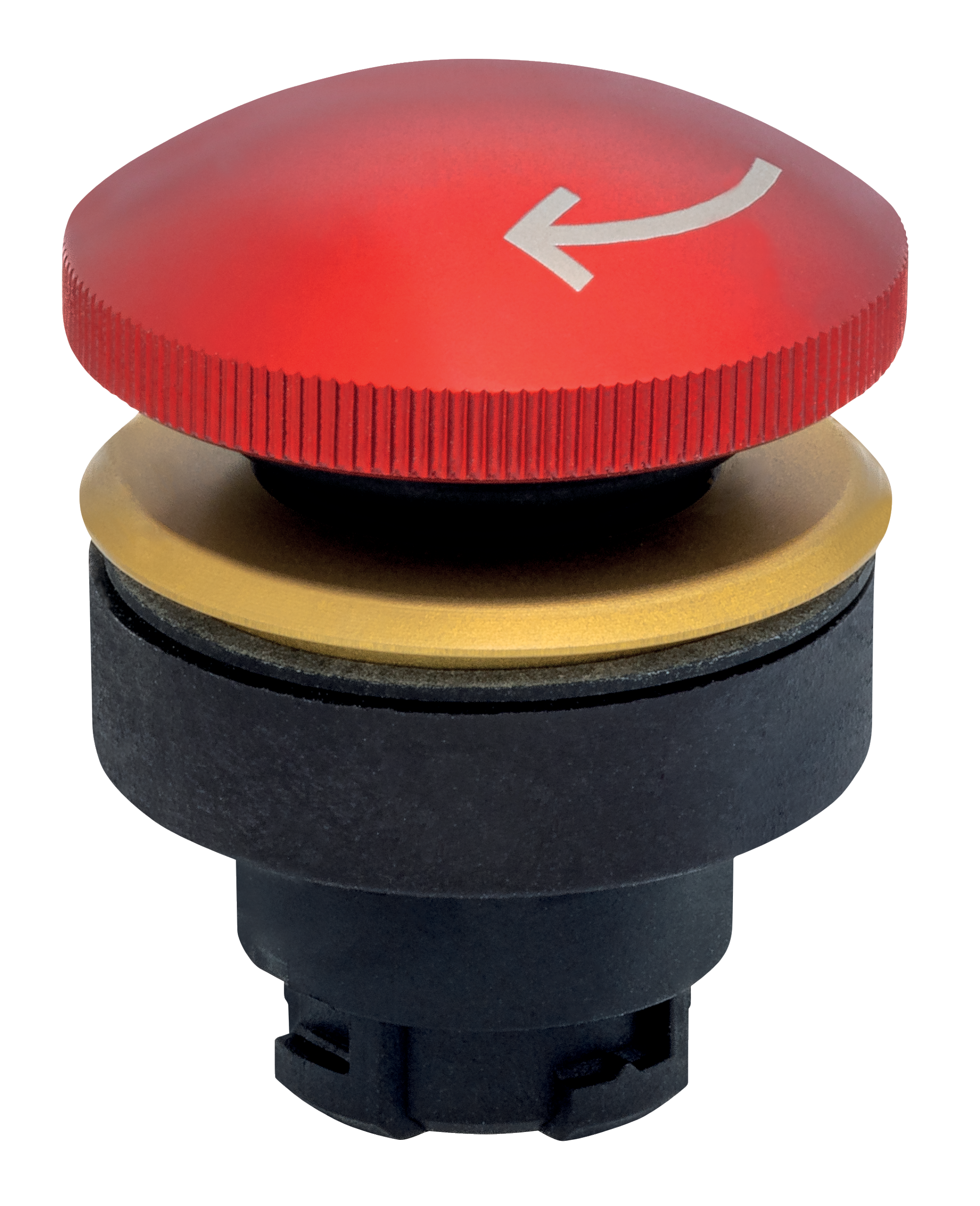

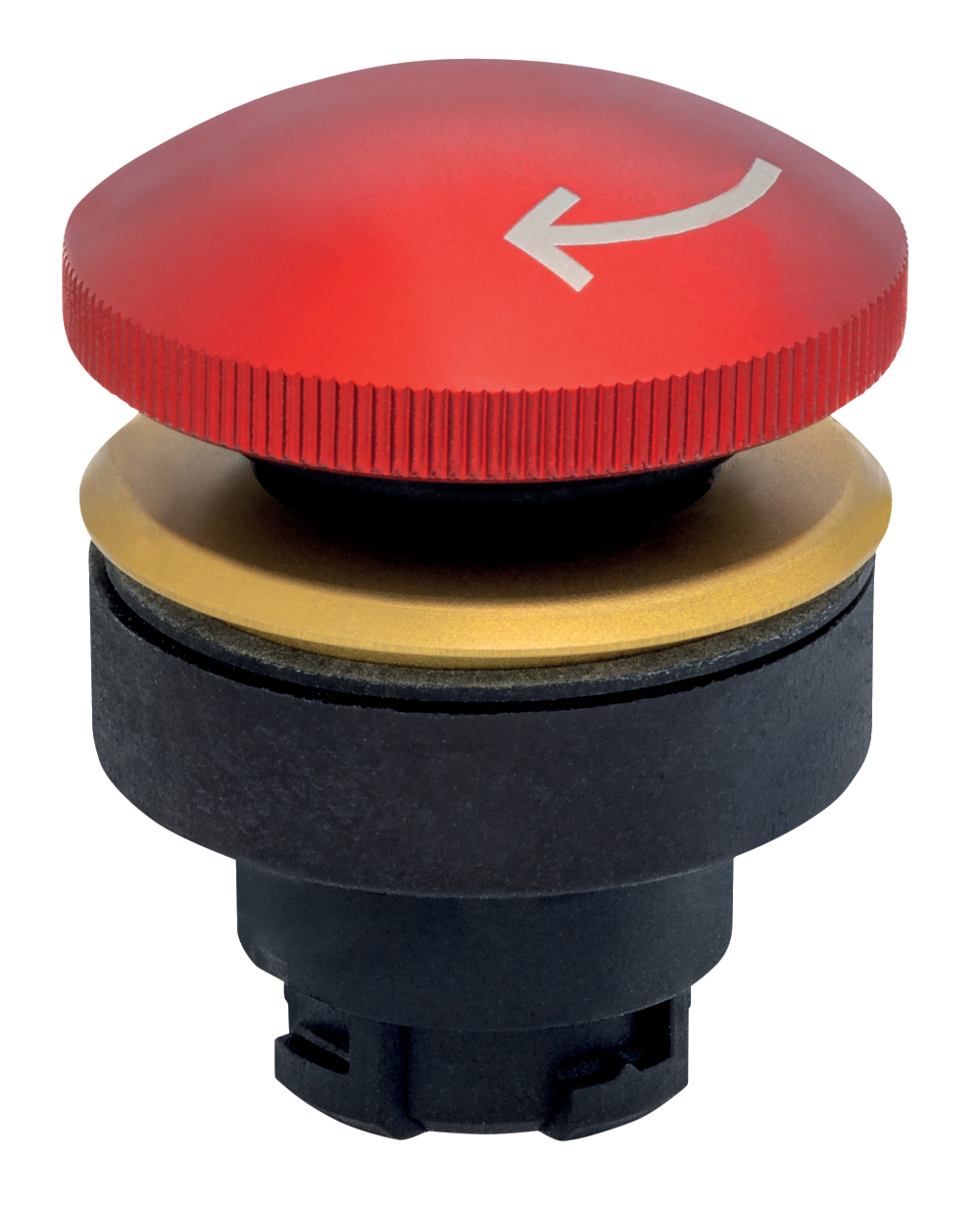

EDR35.VRT

Artikelnummer: 101006194
Archief
EDR35.VRT

Downloads

ePLAN Gegevens
CADENAS CAD-gegevens
SISTEMA Gegevens
  • Afdichtingsgraad IP65
  • Inbouwdiameter Ø 30,5 mm

Bestelvoorbeeld

Opmerking (leverbaarheid)

Niet meer verkrijgbaar!
Typebenaming van het product

EDR35.VRT
Artikelnummer (bestelnummer)

101006194
EAN (Europees Artikel Nummer)

4030661464114

Algemene gegevens

Uitvoering

Frontplaatmontage

Paddestoelknop
Bouwvorm

Rond
Inbouwcondities (mechanische)

naar keuze
Afdichtingstype

Membraan

Lipafdichtingen

Vormafdichtingen
Materiaal van de bedieningsdeel

Aluminium, geanodiseerd
Materiaal van de frontring

Aluminium, geanodiseerd
Kleur von de bedieningsdeel

Rood
Kleur van de frontring

Geel
Brutogewicht

55 g

Algemene gegevens - Eigenschappen

bevestigingsflens

Ja
Verkrijgbaar in blokkerende versie

Ja
Volledig geïsoleerd:

Ja
Aantal schakelposities

1
Aantal contactelementen, maximaal

3

Mechanische gegevens

Ontgrendeling

Ontgrendeling via draaibeweging
Mechanische levensduur, bedienorganen

100.000 schakelingen
Bevestiging

Montageflens EFM
Aandraaimoment van de schroeven

0,6 Nm
Typische bedieningskracht van de drukknop

2 N
Slaglengte, minimum

4 mm
Slaglengte, maximum

5 mm

Mechanische gegevens - Afmetingen

Diameter van de frontale ring

34,5 mm
Inbouwdiameter

30,5 mm
Dikte van de frontplaat, minimum

1 mm
Dikte van de frontplaat, maximum

6 mm
Rastermaat

60 x 60 mm

Omgevingsvoorwaarden

Afdichtingsgraad

IP65
Omgevingstemperatuur

-25 ... +75 °C
Trillingsvastheid

5 g

schokbestendig

<50 g (EN 60068-2-27)

Elektrische gegevens

Schakelfrequentie van het regelapparaat, maximaal

1.000 /h

Leveringsomvang

Opmerking (omvang van de levering, aantal en type)

De montageflens EFM is bij de levering inbegrepen

Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
