ACC-CGLD-M20-MS

Artikelnummer: 103006011

ACC-CGLD-M20-MS

Artikelnummer: 103006011

Downloads

ePLAN Gegevens

CADENAS CAD-gegevens

SISTEMA Gegevens

Aantal

kabelwartels M20
Metaal

Bestelvoorbeeld

Typebenaming van het product	ACC-CGLD-M20-MS
Artikelnummer (bestelnummer)	103006011
EAN (Europees Artikel Nummer)	4030661439785
eCl@ss nummer, versie 12.0	27-14-08-02
eCl@ss nummer, versie 11.0	27-14-44-34
eCl@ss nummer, versie 9.0	27-14-44-34
ETIM-nummer, versie 7.0	EC000441
ETIM-nummer, versie 6.0	EC000441

Algemene gegevens

Materiaal	vernikkeld messing
Brutogewicht	28 g

Mechanische gegevens

Aandraaimoment van de moeren, maximum	8 Nm

Mechanische gegevens - Aansluittechniek

Toegelaten kabeldiameter	6 mm
Toegelaten kabeldiameter, maximum	12 mm

Mechanische gegevens - Afmetingen

Lengte van de schroef	29,3 mm
Schroefdraadlengte van de schroef	6 mm
Diameter van de schroef	24,4 mm
Diameter, metrische ISO-schroefdraad met stijgingsaanduiding	M20 x 1.5

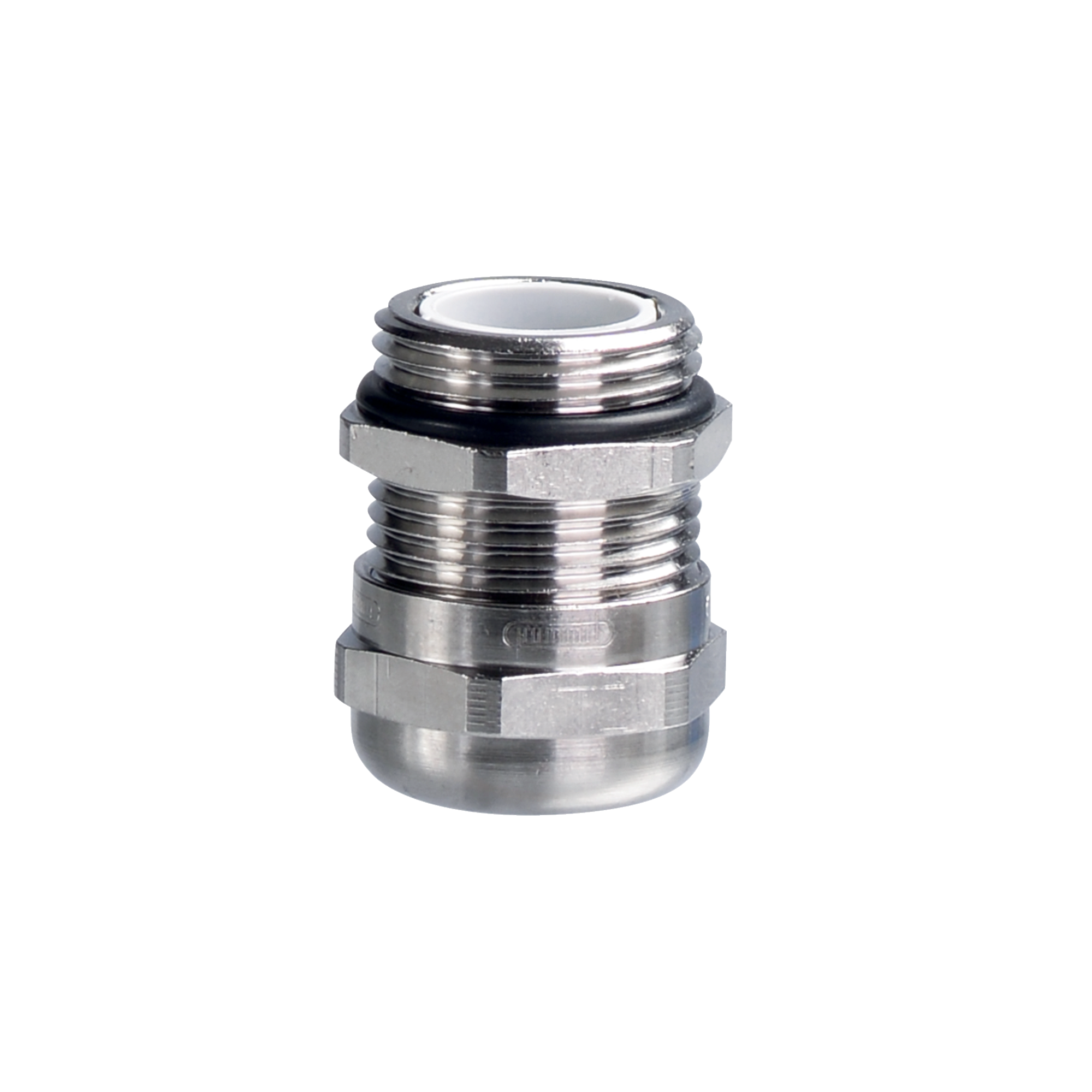

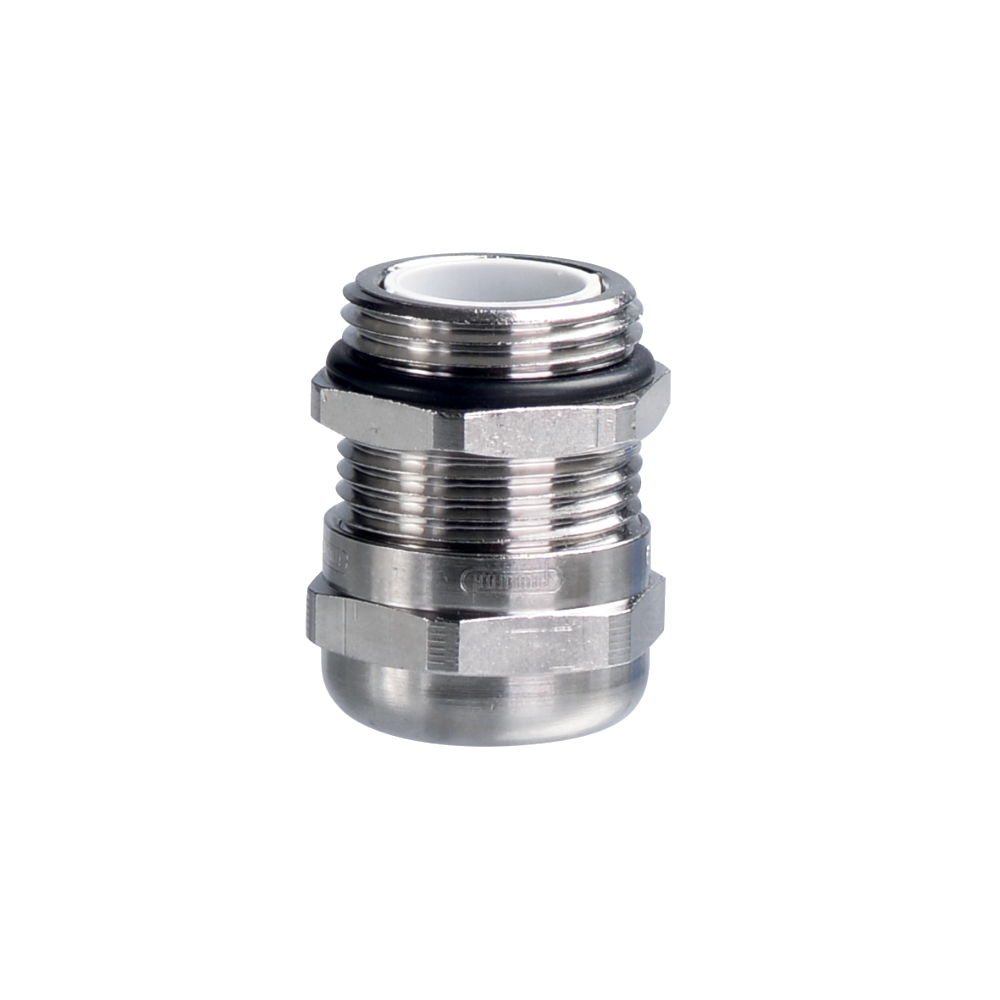

Foto van het product (individuele catalogusfoto)

ID: kpgm2f02

| 178,9 kB | .jpg | 352.778 x 352.778 mm - 1000 x 1000 px - 72 dpi

| 18,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 25,6 kB | .jpg | 123.47200000000001 x 123.47200000000001 mm - 350 x 350 px - 72 dpi

| 23,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 1,6 MB | .png | 169.333 x 169.333 mm - 2000 x 2000 px - 300 dpi

Maatschets basistoestel

ID: 1xzm1g07

| 2,5 kB | .png | 74.083 x 51.153000000000006 mm - 210 x 145 px - 72 dpi

| 46,3 kB | .jpg | 352.778 x 243.769 mm - 1000 x 691 px - 72 dpi

Schmersal Nederland B.V., Lorentzstraat 31, 3846 AV Harderwijk

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
