PFB-IOP-4M12-IOP
PFB-IOP-4M12-IOP
- Voor parallelle IO-toestellen
- voor serieschakeling
- Voor toestellen met M12 Aansluiting, 8-polig
- Voor 1 - 4 elektronische SCHMERSAL veiligheidsschakelcomponenten
- Individuele beveiliging van de veiligheidsschakelcomponenten
- Robuuste uitvoering voor montage op het terrein
- Afdichtingsgraad IP67
Bestelvoorbeeld
| Typebenaming van het product |
PFB-IOP-4M12-IOP |
| Artikelnummer (bestelnummer) |
103013573 |
| EAN (Europees Artikel Nummer) |
4030661491677 |
Certificeringen - Voorschriften
| Certificaten |
cULus |
Algemene gegevens
| Voorschriften |
EN IEC 60947-1 |
| Materiaal van de behuizing |
Kunststof, polyamide PA 6 GF |
| Materiaal van de identificatieplaatje |
Kunststof, polyamide PA |
| Materiaal van het kijkvenster |
Polyamide PACM 12 |
| Materiaal van de elektronica-afdichting |
Polyurethaan 2K PU |
| Brutogewicht |
450 g |
Algemene gegevens - Eigenschappen
| Geïntegreerde weergave, status |
Ja |
| Aantal LED's |
9 |
Mechanische gegevens
| Bevestiging |
Schroeven |
| Uitvoering van de bevestigingsschroeven |
2x M6 |
| Aandraaimoment van de bevestigingsschroeven, maximum |
3 Nm |
| Ontwerp van de bevestigingsschroeven, kijkvenster |
2x TX10 (Torx) |
| Aandraaimoment van de bevestigingsschroeven voor het kijkvenster, maximaal |
0,6 Nm |
Mechanische gegevens - Aansluittechniek
| aansluitwijze |
M12 Inbouwstekker / -stekker |
| Aansluitingen stekker ingangen/uitgangen |
X1 - X4: M12, 8-polig, A-codering |
| Aansluitstekker, Power I/O |
M12 POWER, 4-polig, T-codering |
| Stekker, IO-signaal |
M12, 8-polig, A-codering |
| Aandraaimoment van de elektrische aansluiting, minimum |
0,8 Nm |
| Aandraaimoment van de elektrische aansluiting, maximum |
1,5 Nm |
Mechanische gegevens - Afmetingen
| Breedte |
63 mm |
| Hoogte |
156,6 mm |
| Diepte |
36,1 mm |
Omgevingsvoorwaarden
| Afdichtingsgraad |
IP67 |
| Omgevingstemperatuur |
-20 ... +65 °C |
| Opslag- en transporttemperatuur |
-40 ... +70 °C |
| Relatieve vochtigheid, minimum |
10 % |
| Relatieve vochtigheid, maximum |
95 % |
| Opmerking (relatieve vochtigheid) |
niet-condenserend |
| Trillingsvastheid |
10 … 150 Hz, Amplitude 0,35 mm |
| schokbestendig |
30 g / 11 ms |
| Beschermklasse |
III |
| Toegelaten opstelhoogte boven NN, maximum |
2.000 m |
Omgevingsvoorwaarden - Isolatieparameters
| Nominale isolatiespanning Ui |
32 VDC |
| Nominale impulsspanningsvastheid Uimp |
0,8 kV |
| Overspanningscategorie |
III |
| Vervuilingsgraad |
3 |
Elektrische gegevens
| Bedrijfsspanning |
24 VDC -15 % / +10 % |
| Nominale bedrijfsspanning |
24 VDC |
| Nominale bedrijfsstroom |
10.000 mA |
| Opmerking (elektrische gegevens, beveiliging) |
Externe beveiliging vereist ≤ 10A traag bij gebruik volgens UL 61010. |
Electrical data - Power supply external devices
| Nominale bedrijfsspanning |
24 VDC |
| Nominale bedrijfsstroom |
800 mA |
| Interne elektrische zekering |
1,5 A (geïntegreerde zelfterugstellende zekering) |
Statusindicatie - LED 01
| Status LED |
Power LED apparaataansluiting |
| LED-positie |
P: 1 ... 4 |
| LED kleur |
groen |
Statusindicatie - LED 02
| Status LED |
Input-LED toestelaansluiting |
| LED-positie |
I: 1 ... 4 |
| LED kleur |
geel |
Statusindicatie - LED 08
| Status LED |
Power-LED veldbox |
| LED-positie |
"Pwr": module |
| LED kleur |
groen |
Taalfilter
Datasheet
Bedieningshandleiding en conformiteitsverklaring
EG-conformiteitsverklaring
UL-certificaat
Brochure
Algemene informatie
Download de nieuwste versie van Adobe Reader

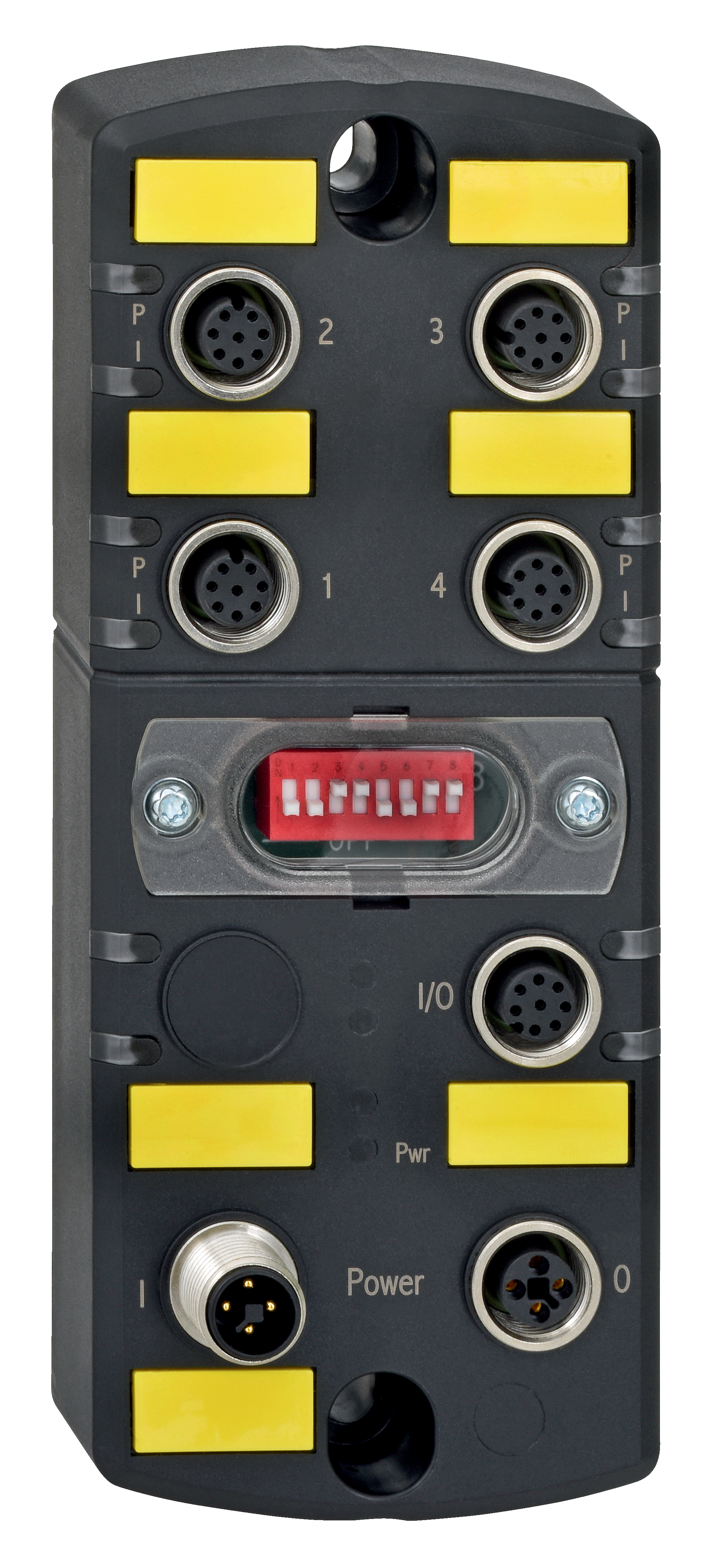

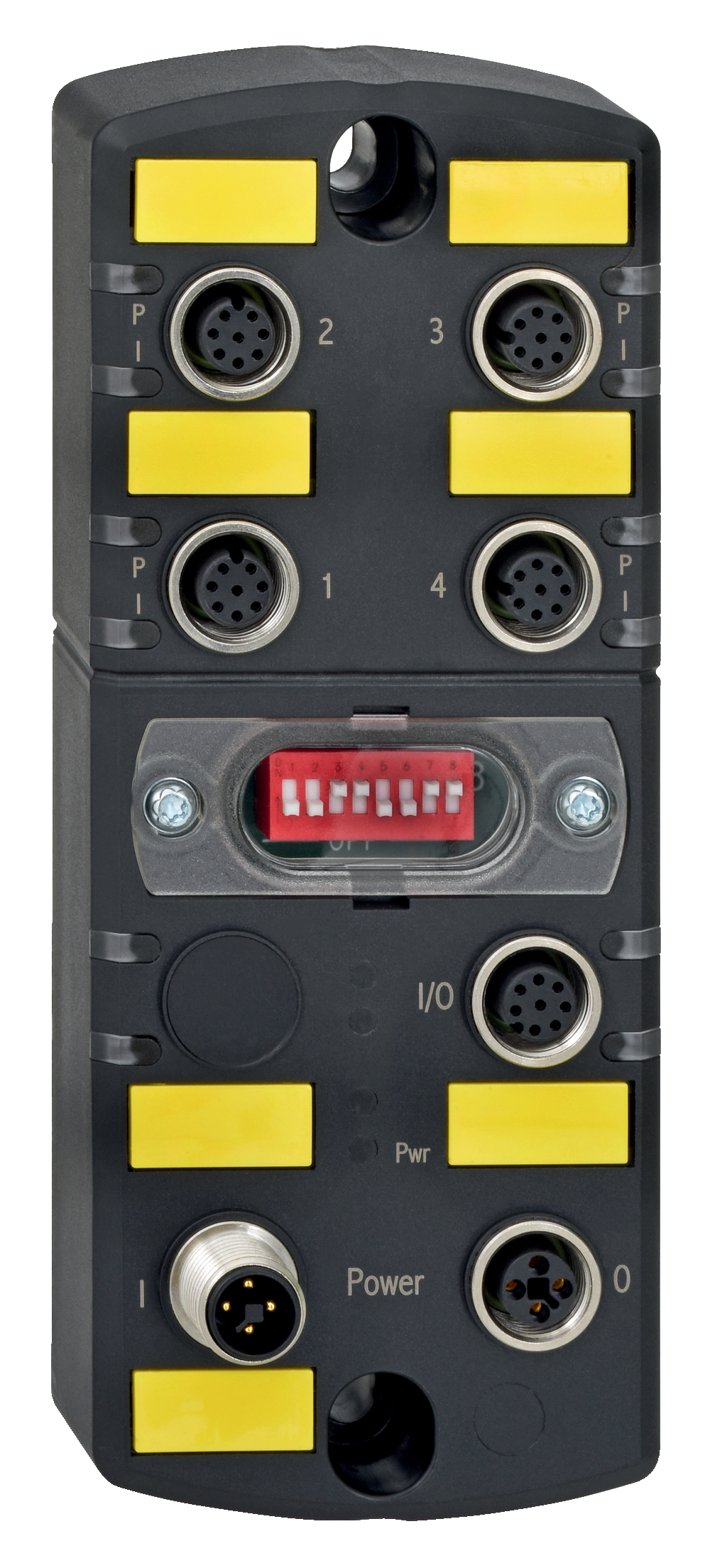

Foto van het product (individuele catalogusfoto)
ID: kpfbsf01
| 2,1 MB | .jpg | 352.778 x 778.933 mm - 1000 x 2208 px - 72 dpi
| 127,5 kB | .png | 74.083 x 163.336 mm - 210 x 463 px - 72 dpi
| 47,3 kB | .jpg | 56.092000000000006 x 123.47200000000001 mm - 159 x 350 px - 72 dpi
| 40,2 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 17,7 MB | .png | 169.333 x 373.973 mm - 2000 x 4417 px - 300 dpi
103035090 ACC-PFB-SFB-LAB-SN-20PCS-V2
- Identificatieplaatjes V2
103013920 ACC-PFB-SFB-M12-PCAP-10PCS
- M12 Beschermkappen
103013919 ACC-PFB-SFB-SLLAB-4PCS
- Kijkvenster voor zegelsticker

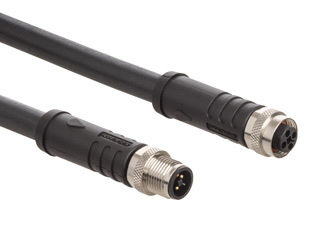

103013426 A-S8P-M12-S-G-5M-BK-2-X-A-4-69
- Aansluitkabel
- 8-polig
103013427 A-S8P-M12-S-G-10M-BK-2-X-A-4-69
- Aansluitkabel
- 8-polig
