EX-AZ 3350-12ZUEK-3D

Artikelnummer: 101214050
Archief
EX-AZ 3350-12ZUEK-3D

Downloads

ePLAN Gegevens
CADENAS CAD-gegevens
SISTEMA Gegevens
  • Ex-Zone 22
  • metaalbehuizing
  • 40,5 mm x 114 mm x 38 mm
  • Arrêterende deurhandgreep
  • 1 kabelingang M 20 x 1.5
  • Centreerhulp verkrijgbaar
  • Hoge contactzekerheid bij lage stromen
  • Spertang SZ 415 tegen onopzettelijk sluiten verkrijgbaar, zie hoofdstuk 2.36.

Bestelvoorbeeld

Typebenaming van het product

EX-AZ 3350-12ZUEK-3D
Artikelnummer (bestelnummer)

101214050
EAN (Europees Artikel Nummer)

4030661397566

Certificeringen - Voorschriften

Certificaten

ATEX (conformiteitsverklaring)

Explosiebeveiliging

Explosiebeveiliging: voorschriften

EN IEC 60079-0

EN 60079-31
Explosiebeveiligingszones

22
Explosiebeveiligingscategorie

3D
Explosiebeveiligingsmarkering

D II 3D Ex tc IIIC T90°C Dc X

Algemene gegevens

Voorschriften

EN IEC 60947-5-1
Materiaal van de behuizing

licht-metaal gietijzer
Materiaal van de bekleding van de behuizing

gelakt
Brutogewicht

250 g

Algemene gegevens - Eigenschappen

Aantal hulpcontacten

1
Aantal veiligheidscontacten

2

Classificatie

Voorschriften

EN ISO 13849-1
Gebruiksduur

20 Jaar (Jaren)

Veiligheidsclassificatie: - Veiligheidsuitgangen

B10D Verbreekcontact (NG)

2.000.000 schakelingen
B10D Maakcontact (NO)

1.000.000 schakelingen
Opmerking (B10D maakcontact (NO))

Bij 10% Ie en ohmsche contactlast

Mechanische gegevens

Mechanische levensduurduur, minimum

1.000.000 schakelingen
gedwongen verbrekingsweg

10,7 mm
Gedwongen verbrekingskracht, minimum

5 N
Opmerking (gedwongen verbrekingskracht)

Per verbreekcontact
Max. bedieningssnelheid

1 m/s

Mechanische gegevens - Aansluittechniek

aansluitwijze

Schraubanschluss M20 x 1.5
Klembereik van de kabelwartel, minimum

6 mm
Klembereik van de kabelwartel, maximum

12 mm
Draaddoorsnede, minimum

0,75 mm²
Kabeldoorsnede, maximum

2,5 mm²
Opmerking

Alle specificaties inclusief adereindhulzen.

Mechanische gegevens - Afmetingen

Lengte van de sensor

38 mm
Breedte van de sensor

40,5 mm
Hoogte van de sensor

114 mm

Omgevingsvoorwaarden

Afdichtingsgraad

IP67
Omgevingstemperatuur

-10 ... +60 °C

Omgevingsvoorwaarden - Isolatieparameters

Nominale isolatiespanning Ui

250 VAC
Nominale impulsspanningsvastheid Uimp

4 kV

Elektrische gegevens

Thermische stroom

10 A
Gebruikscategorie AC-15

230 VAC
Gebruikscategorie AC-15

4 A
Gebruikscategorie DC-13

24 VDC
Gebruikscategorie DC-13

4 A
Schakelelement

Maakcontact (NO), verbreekcontact (NG)
Schakelprincipe

Tastschakeling
Materiaal van de contacten, elektrisch

Zilver

Leveringsomvang

Leveringsomvang

De actuator wordt niet meegeleverd.

EX kabelwartel

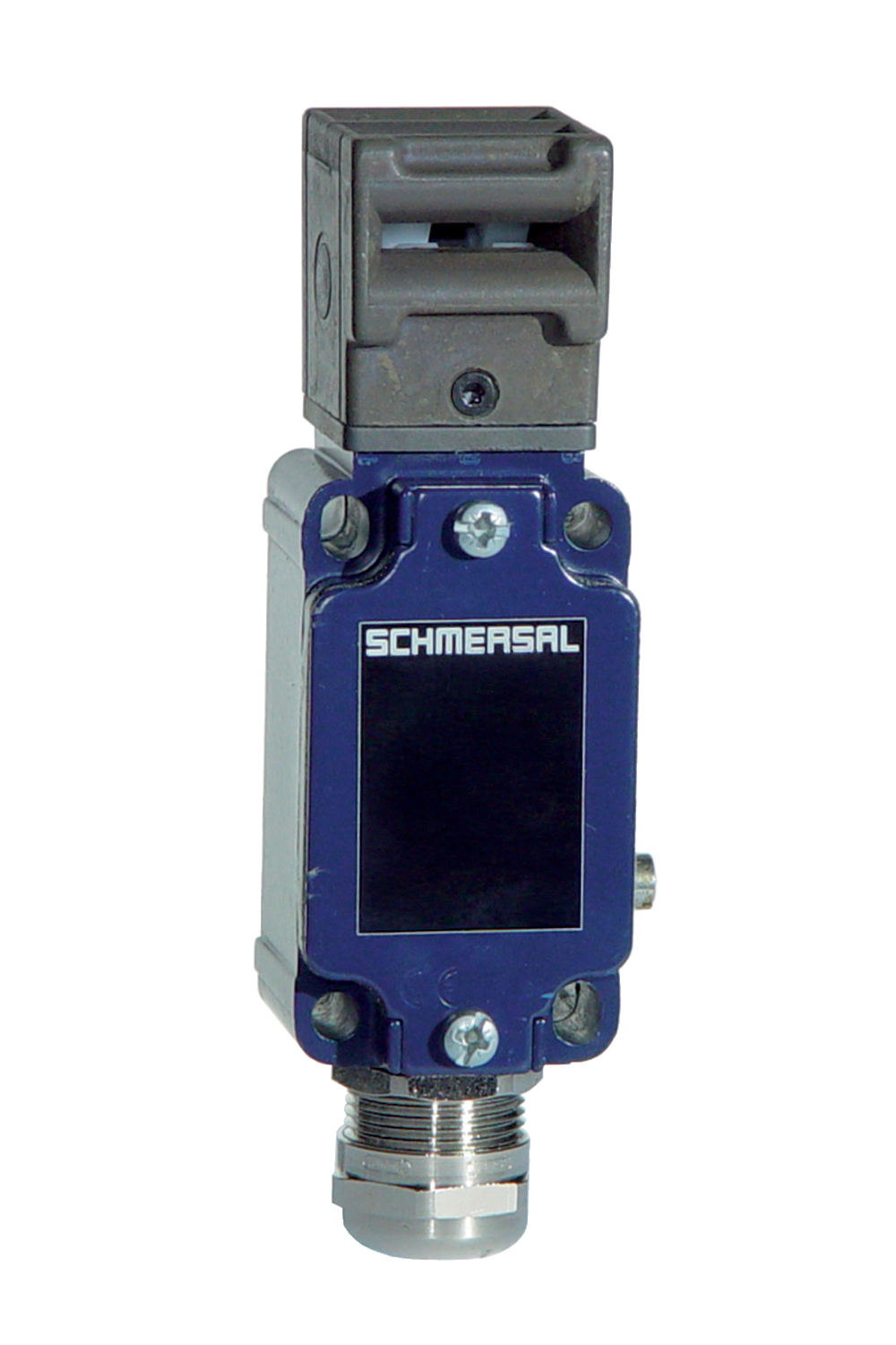

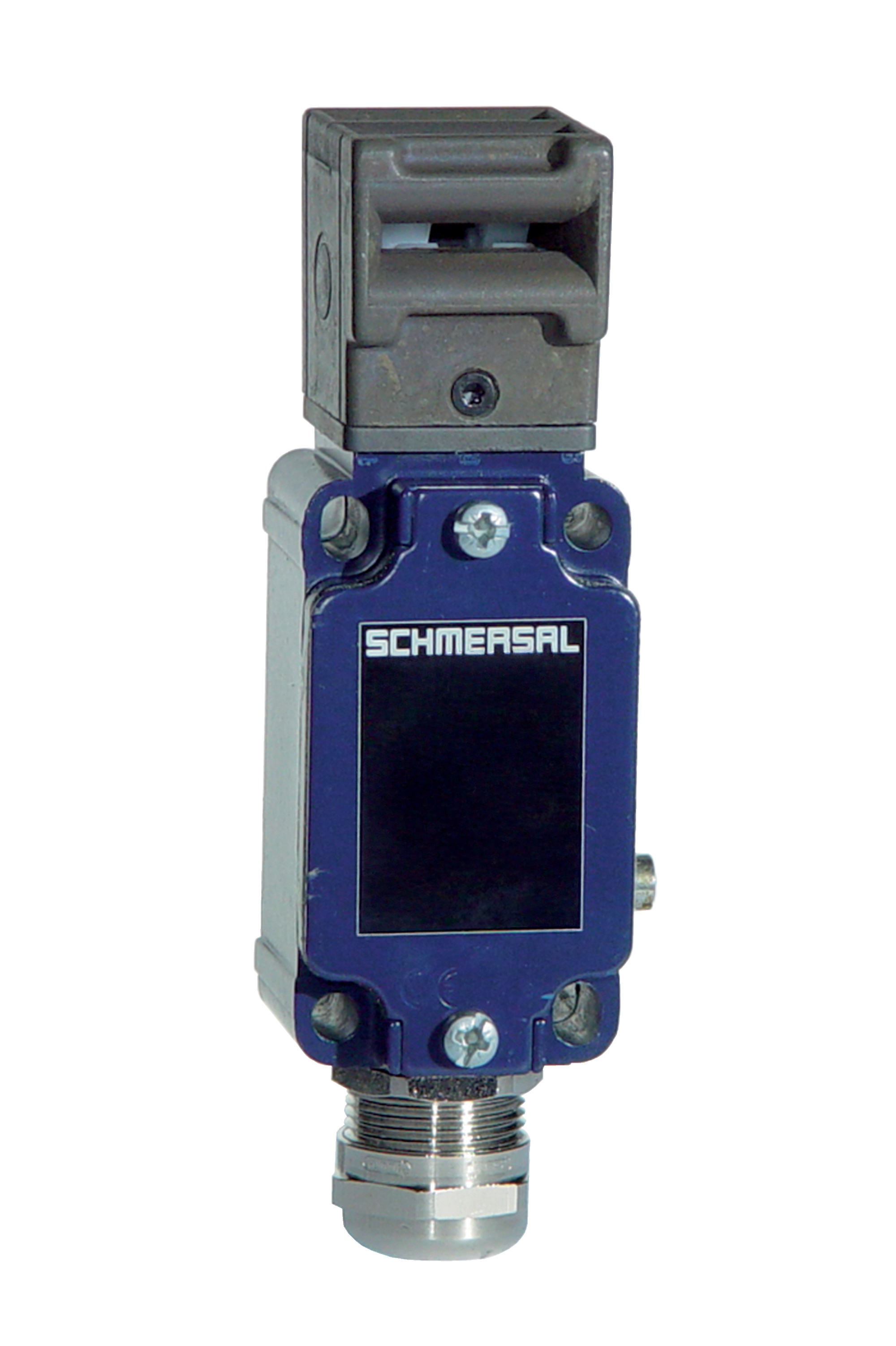

Foto van het product (individuele catalogusfoto)

kexazf13

ID: kexazf13

| 418,7 kB | .jpg | 352.778 x 529.519 mm - 1000 x 1501 px - 72 dpi

| 65,5 kB | .png | 74.083 x 111.125 mm - 210 x 315 px - 72 dpi

| 29,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi

| 4,7 MB | .png | 166.55700000000002 x 250.086 mm - 2000 x 3003 px - 305 dpi

| 36,3 kB | .jpg | 82.197 x 123.47200000000001 mm - 233 x 350 px - 72 dpi

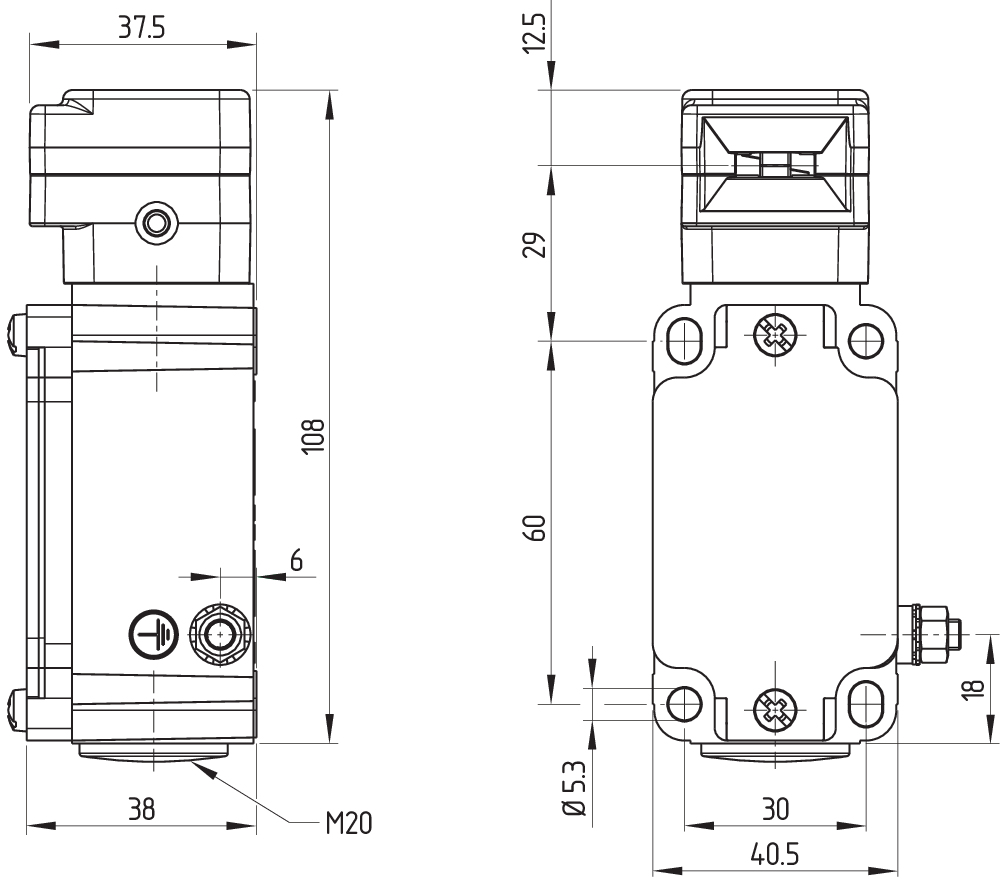

Maatschets basistoestel

1x335g01

ID: 1x335g01

| 141,1 kB | .jpg | 352.778 x 310.444 mm - 1000 x 880 px - 72 dpi

Contactschema

k2o1sk02

ID: k2o1sk02

| 82,3 kB | .jpg | 352.778 x 193.322 mm - 1000 x 548 px - 72 dpi

| 3,2 kB | .png | 74.083 x 40.569 mm - 210 x 115 px - 72 dpi

Werkwijze, werkingsprincipe

1az33e03

ID: 1az33e03

| 64,9 kB | .jpg | 352.778 x 247.29700000000003 mm - 1000 x 701 px - 72 dpi

| 7,6 kB | .png | 74.083 x 51.858000000000004 mm - 210 x 147 px - 72 dpi

151214050 EX-AZ 3350-12ZUEK-3D
  • Ex-Zone 22
  • metaalbehuizing
  • 40,5 mm x 114 mm x 38 mm
  • Arrêterende deurhandgreep
  • 1 kabelingang M 20 x 1.5
  • Centreerhulp verkrijgbaar
  • Hoge contactzekerheid bij lage stromen
  • Spertang SZ 415 tegen onopzettelijk sluiten verkrijgbaar, zie hoofdstuk 2.36.
EU Conformity Declaration
Pdf
EU-conformiteitsverklaring LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Verklaring:Hiermee verklaren wij dat de hieronder beschreven producten op grond van hun ontwerp en constructie beantwoorden aan de relevante Europese Richtlijnen.
Benaming van de component:EX-AZ 3350
Type:zie bestelsleutel
Markering:D II 3D Ex tc IIIC T90°C Dc X
Beschrijving van de component:Gedwongen verbrekende positieschakelaar met gescheiden bediensleutel voor veiligheidsfuncties
Geharmoniseerde Richtlijnen:Machinerichtlijn2006/42/EG
 Explosiebeveiligingsrichtlijn (ATEX)2014/34/EU
 RoHS-Richtlijn2011/65/EU
Toegepaste normen:EN 60947-5-1:2017 + AC:2020
EN IEC 60079-0:2018
EN 60079-31:2014
De conformiteit met de explosieveiligheidsrichtlijn 2014/34/EU (ATEX) wordt door de fabrikant verklaard zonder beroep te doen op een conformiteitsbeoordelingsinstantie.
Gemachtigde voor het samenstellen van de technische documentatie:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Plaats en datum van opstelling:Wuppertal, 12 september 2023
 GRA_SIG_ksig-y24
 Rechtsgeldige handtekening
Philip Schmersal
Directeur

Schmersal Belgium, Nieuwlandlaan 73, 3200 Aarschot

De genoemde gegevens en informatie zijn zorgvuldig gecontroleerd. Afbeeldingen kunnen afwijken van het origineel. Verdere technische gegevens zijn te vinden in de handleiding. Technische wijzigingen en fouten voorbehouden.
