RS655-Z22-G024
RS655-Z22-G024
Downloads
| 製品タイプの説明: RS65(1)-Z22-(2)-(3) |
| (1) | |
| 5 | グレー鋳鉄, 塗装 |
| 6 | 熱硬化性樹脂 |
| (2) | |
| G024 | 表示灯 24VDC、赤 |
| G115 | 表示灯 115 VAC, 赤 |
| G230 | 表示灯 230 VAC, 赤 |
| (3) | |
| なし | 標準バージョン（Dupline®入力モジュールなし） |
| DS | 統合されたDupline®入力モジュール付き |
- 金属製エンクロージャ
- ワイヤーの引張り・切断検出
- 保護構造 IP66, IP67
- 中央接続端子
- 機械式スイッチテンションインジケーター
- 両面操作/最大2 x 100 mのワイヤー
注文データ
| 製品タイプの説明 |
RS655-Z22-G024 |
| 部品番号（注文番号） |
153031614 |
| EAN（欧州部品番号） |
4030661532929 |
| eCl@ss番号、バージョン12.0 |
27-37-12-01 |
| eCl@ss番号、バージョン11.0 |
27-37-12-01 |
| eCl@ss番号、バージョン9.0 |
27-37-12-01 |
| ETIM番号、バージョン7.0 |
EC002033 |
| ETIM番号、バージョン6.0 |
EC002033 |
認証
| 証明書 |
cULus CCC |
一般データ
| 規格 |
EN 620 EN ISO 13850 EN IEC 60947-5-1 EN IEC 60947-5-5 |
| ハウジング 材質 |
ねずみ鋳鉄, 塗装 |
| ハウジングカバーの材質 |
ねずみ鋳鉄, 塗装 |
| ワイヤー長、最大 |
100 m |
| 総重量 |
6,140 g |
一般データ - 仕様
| 表示灯 |
Yes |
| 補助接点数 |
2 |
| 安全接点数 |
2 |
| 信号灯の数 |
1 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| B10D NC接点 |
100,000 操作 |
機械的データ
| 動作エレメント |
Roller lever N300 |
| 機械的寿命、最小 |
100,000 操作 |
| アクチュエータ方向 |
Each time 75° right-hand side and left-hand side rotation |
機械的データ - 電気機械式
| ケーブル引込口 |
2 x M25 x 1.5 |
| 接続 |
スプリングプーリー接続 |
| ケーブル断面積、最小 |
0.5 mm², 撚線 |
| ケーブル断面積, 最大 |
2.5 mm², 撚線 |
環境条件
| 保護等級 |
IP66 IP67 |
| 使用周囲温度 |
-25 ... +60 °C |
| 保護等級 |
I |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
300 V |
| 定格インパルス耐電圧 Uimp |
4 kV |
| 汚染度 |
3 |
電気的データ
| 熱試験電流 |
6 A |
| 使用カテゴリー AC-15 |
230 VAC |
| 使用カテゴリー AC-15 |
3 A |
| 使用カテゴリー DC-13 |
24 VDC |
| 使用カテゴリー DC-13 |
3 A |
| スイッチ原理 |
スナップアクション |
| 接点材質、電気的 |
銀 |
状態表示
| 表示灯の色 |
赤 |
| 注記 (LED切り替え状態表示) |
Supply voltage UB: 24 VDC |
その他のデータ
| 注意 (アプリケーション) |
ワイヤーロープ式非常停止スイッチ |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UL Certificate
CCC certification
Brochure
Adobe Readerの最新版をダウンロードしてください

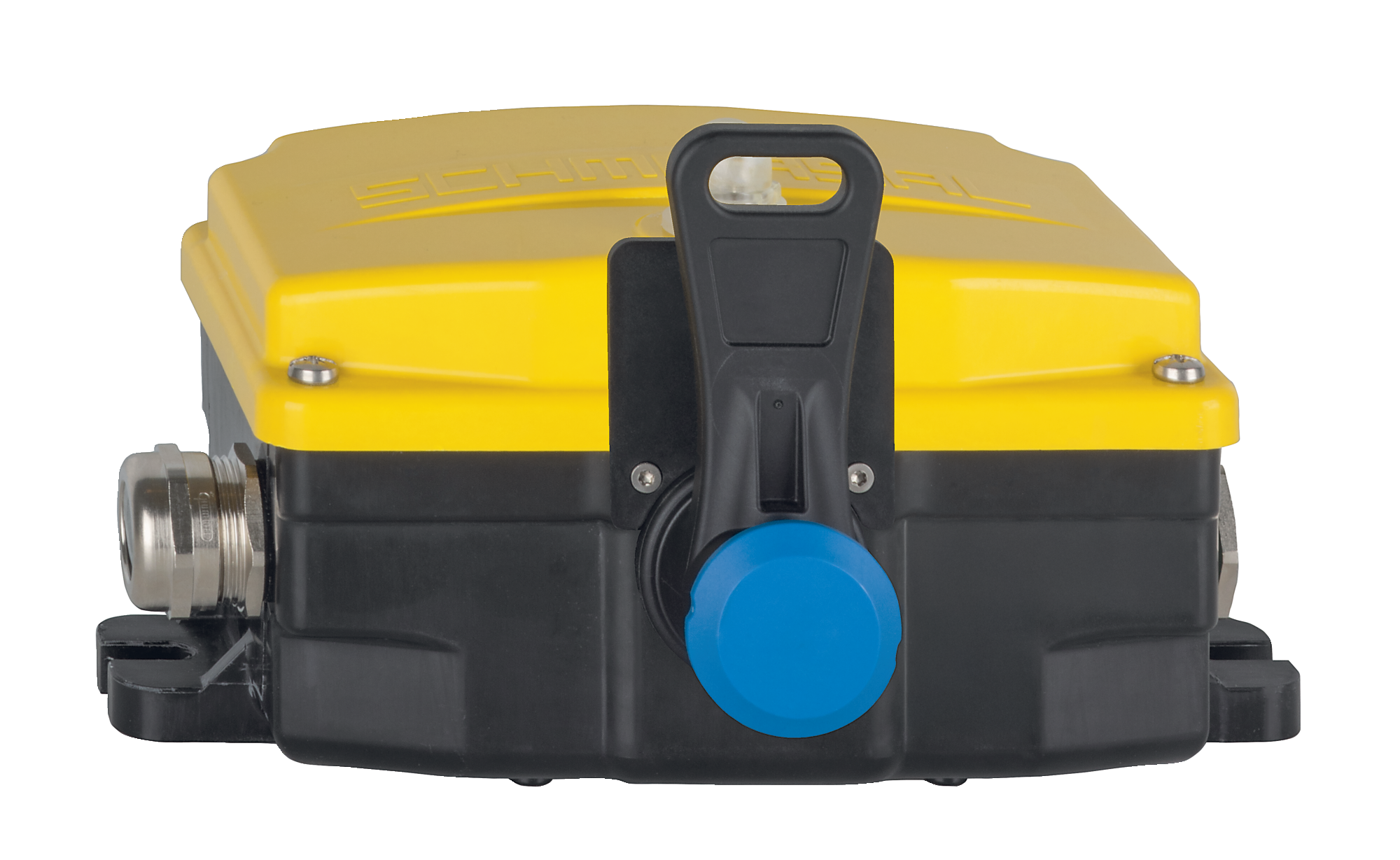

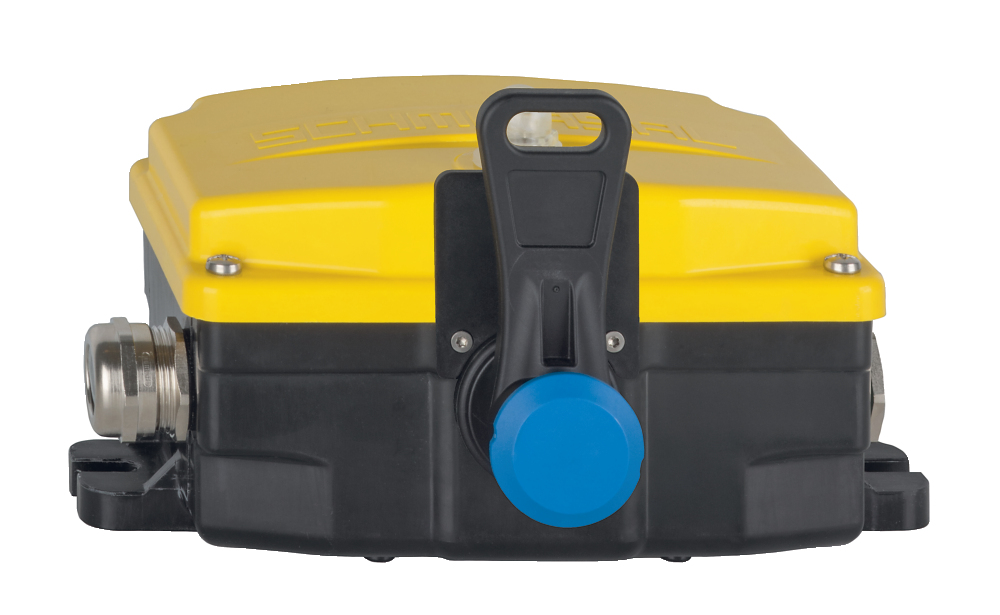

Product picture (catalogue individual photo)
