MV10H 330-11Y-M20
| 製品タイプの説明: M(1) 330-11Y-(2)-(3) |
| (1) | |
| S | プランジャー S |
| 2S | テレスコピックプランジャー 2S |
| R | ローラープランジャー R |
| K | オフセットローラーレバー K |
| 3K | アングルローラーレバー 3K |
| 3S | サイドプランジャー 3S |
| 3R | サイドローラプランジャ 3R |
| AF | バネ式ロッドレバー AF |
| 4D | フォークローラーレベル 4D |
| 8H | ローラーレバー 8H |
| 7H | ローラーレバー 7H |
| 10H | ロッドレバー 10H |
| H | ローラーレバー H |
| 4H | シャフト上のバネ式ロッドレバー 4H |
| 2H | 板バネ式レバー2H |
| 3H | ローラーレバー 3H |
| 9H | ロッドレバー 9H |
| 6H | 板バネ式レバー 6H |
| (2) | |
| なし | 開閉状態表示LEDなし |
| G24 | 開閉状態表示LED付き |
| (3) | |
| AuNi | 金ニッケル合金 接点 |
| 1164 | スプライン加工されたシャフトとレバーは10 刻みで利用可能 |
| 1366 | +160 Cまでの温度用 |
- 金属製エンクロージャ
- 長寿命
- 40 mm x 76 mm x 40 mm ( 基本装置)
- 低許容操作速度に適切
- 1 ケーブル引込口 M 20 x 1.5
- シリコン無
- 発電所取付実証済
- 後付で4×90°の取替が可能なアクチュエータ・ヘッド
- 360°調整が可能なアクチュエータ
- アクチュエータは、シャフト上180°で転換可能です。
- EP製円柱
注文データ
| 製品タイプの説明 |
MV10H 330-11Y-M20 |
| 部品番号（注文番号） |
131168057 |
| EAN（欧州部品番号） |
8905236107214 |
| eCl@ss番号、バージョン12.0 |
27-27-06-01 |
| eCl@ss番号、バージョン11.0 |
27-27-06-01 |
| eCl@ss番号、バージョン9.0 |
27-27-06-01 |
| ETIM番号、バージョン7.0 |
EC000030 |
| ETIM番号、バージョン6.0 |
EC000030 |
認証
| 証明書 |
cULus CCC |
一般データ
| 規格 |
EN IEC 60947-5-1 |
| アクティブ原理 |
機械式 |
| ハウジング 材質 |
軽金属合金, 塗装仕上げ |
| ハウジング材質コーティング材 |
塗装 |
| ロッドの材質 |
エポキシ樹脂 |
| 総重量 |
388 g |
一般データ - 仕様
| NC接点の数 |
1 |
| NO接点の数 |
1 |
機械的データ
| 動作エレメント |
ロッドレバー |
| 機械的寿命、最小 |
30,000,000 操作 |
| 接点の開き |
2 x 0.5 mm |
| 作動速度、最小 |
1 mm/min |
| 作動トルク |
0.5 Nm |
| スイッチングポイントの繰り返し精度 |
0.02 mm |
機械的データ - 電気機械式
| 接続 |
ネジ端子 M20 x 1.5 |
| ケーブル断面積、最小 |
1.5 mm² |
| ケーブル断面積, 最大 |
2.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
| ワイヤー断面積 |
13 AWG |
機械的データ - 寸法
| センサー長 |
40 mm |
| センサーの幅 |
40 mm |
| センサーの高さ |
276 mm |
| ロッドの直径 |
6 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-30 ... +90 °C |
| 耐衝撃 |
50 g / 6 ms |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
500 V |
| 定格インパルス耐電圧 Uimp |
4 kV |
電気的データ
| 熱試験電流 |
6 A |
| 使用カテゴリー AC-15 |
230 VAC |
| 使用カテゴリー AC-15 |
2.5 A |
| スイッチエレメント |
1 NO 接点、1 NC 接点 |
| 注記 (スイッチエレメント) |
galvanically separated contact bridges |
| スイッチ原理 |
スナップアクション |
| バウンス時間、最大 |
1.5 ms |
| 切り替え時間、最大 |
10 ms |
| 接点材質、電気的 |
銀 |
言語フィルター
データシート
Operating instructions (supplementary sheet/quick guide)
EC Declaration of conformity
UL Certificate
CCC certification
Adobe Readerの最新版をダウンロードしてください

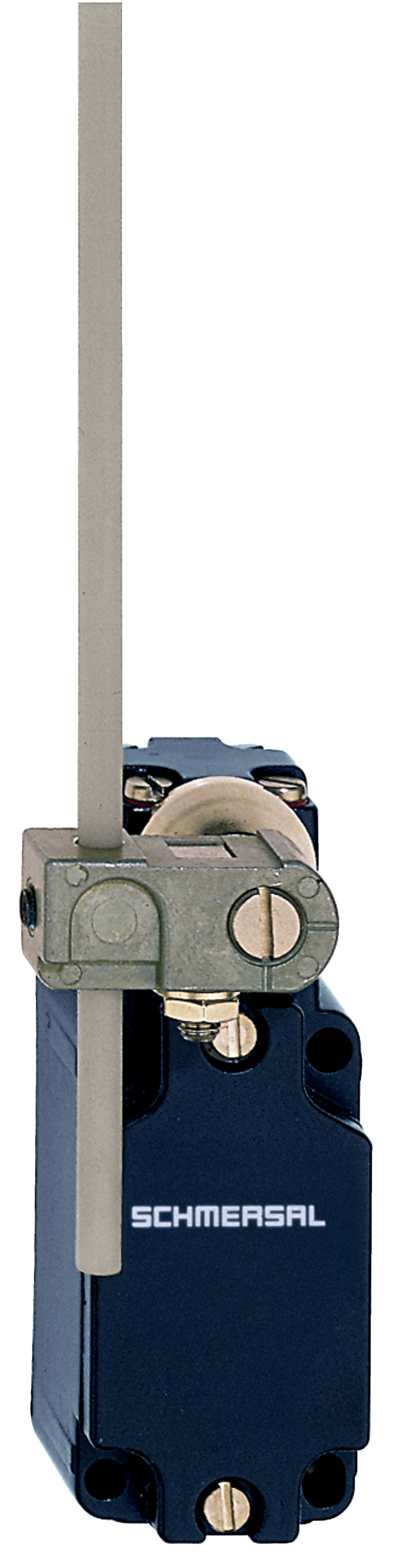

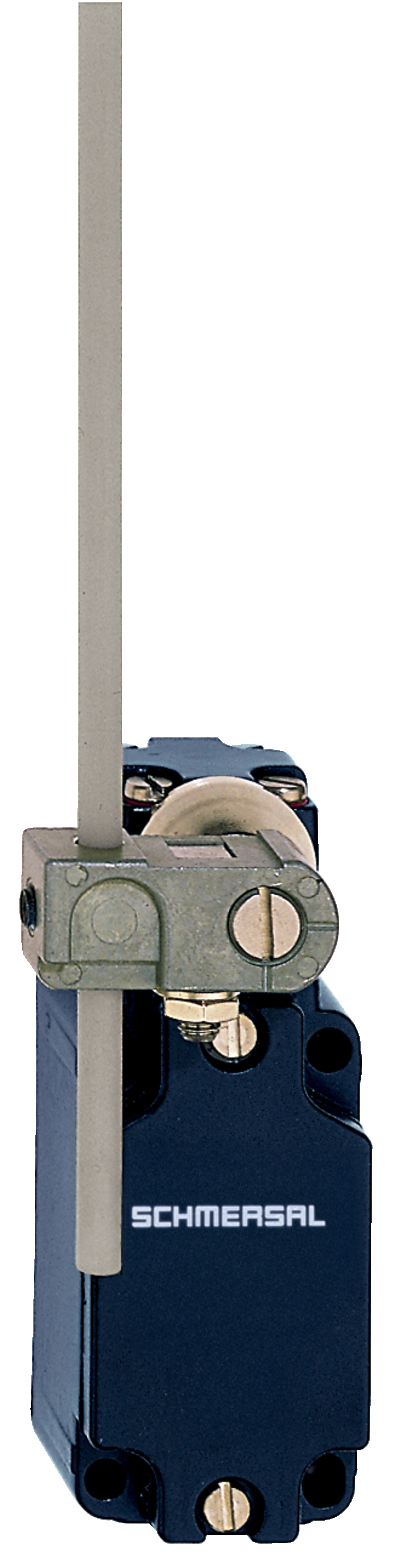

Product picture (catalogue individual photo)
ID: km330f05
| 1.021,9 kB | .jpg | 352.778 x 1399.117 mm - 1000 x 3966 px - 72 dpi
| 200,0 kB | .png | 74.083 x 293.511 mm - 210 x 832 px - 72 dpi
| 14,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 12,5 MB | .png | 166.55700000000002 x 660.567 mm - 2000 x 7932 px - 305 dpi
| 19,6 kB | .jpg | 31.044 x 123.47200000000001 mm - 88 x 350 px - 72 dpi
Dimensional drawing basic component
Dimensional drawing actuator
Switch travel diagram
Contact closed
Contact open
Setting range
Latching point
Positive opening path/angleDiagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
シュメアザー株式会社, 〒222-0033 横浜市港北区新横浜3-9-5, 新横浜第3東昇ビル
データと詳細は完全にチェックされました。画像は元の画像と異なる場合があります。技術的なデータはマニュアルで見られます。技術的に変更されたり、エラーの可能性があります。
Generated at: 2026/04/22 14:20
