EWT21DB
EWT21DB
Downloads
| 製品タイプの説明: |
| - | |
| (1)DT(8)(2) | 押しボタン |
| (1)DM(2) | 防塵用ダイヤフラム付き押しボタン |
| (1)DL(8)(2) | 照光式押しボタン |
| (1)DLM(2) | 防塵用ダイヤフラム付き照光式押しボタン |
| (1)ML(2) | フラットカラーのインジケーターライト |
| (1)MLH(2) | ハイカラーの表示灯 |
| (1)DP(3)(8)(2) | ラッチなしのキノコ型インパクトボタン |
| (1)DTP(3)(8)(2) | ラッチなしのキノコ型インパクトボタン（Nプログラムのみ） |
| (1)DLP(3)(8)(2) | 照光式キノコ型押しボタンが点灯、ラッチなし（Nプログラムのみ） |
| (1)DRR(3)(8)(2) | ラッチ付きキノコ型インパクトボタン、ターンプルリリース方式（Nシリーズはプルリリースタイプのみ） |
| (1)DRZ(3)(8)(2) | ラッチ付きキノコ型インパクトボタン、プルリリース方式 |
| (1)WS21(4)(5) | 2つの位置を持つセレクタースイッチ： |
| (1)WT21(4)(5) | 1つのモーメンタリーポジションを持つセレクタースイッチ |
| (1)WS32(4)(5) | 3つのボタンポジションを持つセレクタスイッチ |
| (1)WT32(4)(5) | 2つのボタンポジションを持つセレクタスイッチ |
| (1)WST32(4)(5) | セレクタースイッチ：スイッチング、ラッチ |
| (1)WTS32(4)(5) | セレクタースイッチ：ラッチ、スイッチング |
| (1)SS21S(4)(5) | 2つの維持された位置を備えたキー操作セレクタースイッチ |
| (1)ST21S(4)(5) | 1つの瞬間的な位置を持つキー操作のセレクタースイッチ |
| (1)SS32S(4)(5) | 3つの維持された位置を備えたキー操作セレクタースイッチ |
| (1)ST32S(4)(5) | 左右2つの瞬間的な位置を持つキー操作のセレクタースイッチ |
| (1)SST32S(4)(5) | キー操作セレクタースイッチ：スイッチング、ラッチ |
| (1)STS32S(4)(5) | キー操作セレクタースイッチ：ラッチ, スイッチング |
| B | ブランキングプラグ |
| (1) | |
| - | コマンド機器及び表示灯: |
| E | "E"シリーズ |
| N | "N"シリーズ |
| R | "R"シリーズ |
| (2) | |
| - | 黒 |
| SW | 灰 |
| (3) | |
| - | 30 mm |
| 30 | 35 mm |
| 35 | 40 mm |
| 40 | 42 mm |
| 42 | 45 mm |
| 45 | 50 mm |
| 50 | 55 mm |
| 55 | 70 mm |
| (4) | |
| - | つまみの長さ(mm): |
| なし | 短いつまみ |
| .1 | 長いつまみ |
| (5) | |
| - | 灰 |
| (6) | |
| - | キー抜け位置 (3ノッチ型): |
| 1 | 左位置 |
| 2 | 中間位置 |
| 3 | 右位置 |
| (7) | |
| - | キー抜け位置 (2ノッチ型): |
| 1 | 左位置 |
| 2 | 右位置 |
| (8) | |
| - | 黒 |
- 取り付け直径 Ø 30,5 mm
- 保護構造 IP65
- アルミニウム製ケース
注文データ
| 製品タイプの説明 |
EWT21DB |
| 部品番号（注文番号） |
101030851 |
| EAN（欧州部品番号） |
4030661488387 |
| eCl@ss番号、バージョン12.0 |
27-37-12-13 |
| eCl@ss番号、バージョン11.0 |
27-37-12-13 |
| eCl@ss番号、バージョン9.0 |
27-37-12-13 |
| ETIM番号、バージョン7.0 |
EC000222 |
| ETIM番号、バージョン6.0 |
EC000222 |
認証
| 証明書 |
cULus |
一般データ
| 規格 |
EN IEC 60947-5-1 EN IEC 60947-1 |
| バージョン |
selector switch |
| デザイン |
Round |
| 取り付け条件（機械式） |
任意に |
| シールタイプ |
Membrane Lip gaskets Form seals |
| 操作部分の材質 |
真鍮、コーティングされた |
| フロントリングの材質 |
アルミニウム - 陽極酸化 |
| フロントリングの色 |
銀 |
| 総重量 |
80 g |
一般データ - 仕様
| 前面取り付け |
Yes |
| 調査可能 |
Yes |
| 完全絶縁 |
Yes |
| タッチ位置の数 |
1 |
| プランジャーの数 |
1 |
| スイッチ位置の数 |
1 |
| 接点エレメント数、最大 |
3 |
機械的データ
| ロック解除 |
なし |
| 動作エレメント |
Square actuator |
| タッチポジション |
右 |
| 機械的寿命、コマンド機器 |
300,000 操作 |
| スイッチ 角度, 右 |
55 ° |
| 取り付け |
取り付けフランジ EFM |
| ねじの締付トルク |
0.6 Nm |
| セレクタスイッチの代表的な作動力 |
16 N |
機械的データ - 寸法
| フロントリングの直径 |
36 mm |
| 固定直径 |
30.5 mm |
| 前面パネルの厚さ、最小 {mm} |
1.5 mm |
| 前面パネルの厚さ、最大 |
14 mm |
| 間隔 |
50 x 60 mm |
環境条件
| 保護等級 |
IP65 |
| 使用周囲温度 |
-40 ... +80 °C |
| 耐振動 |
5 g |
| 耐衝撃 |
<50 g (EN 60068-2-27) |
電気的データ
| コマンド デバイスの最大スイッチング周波数 |
1,000 /h |
その他のデータ
| 注意 (アプリケーション) |
Monitoring of zero position with additional contact element at position 3 of the mounting flange. |
納入品目
| 注意（納入時に含まれる内容、番号とタイプ） |
取り付けフランジEFMは同梱されています |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UL Certificate
Brochure
Adobe Readerの最新版をダウンロードしてください

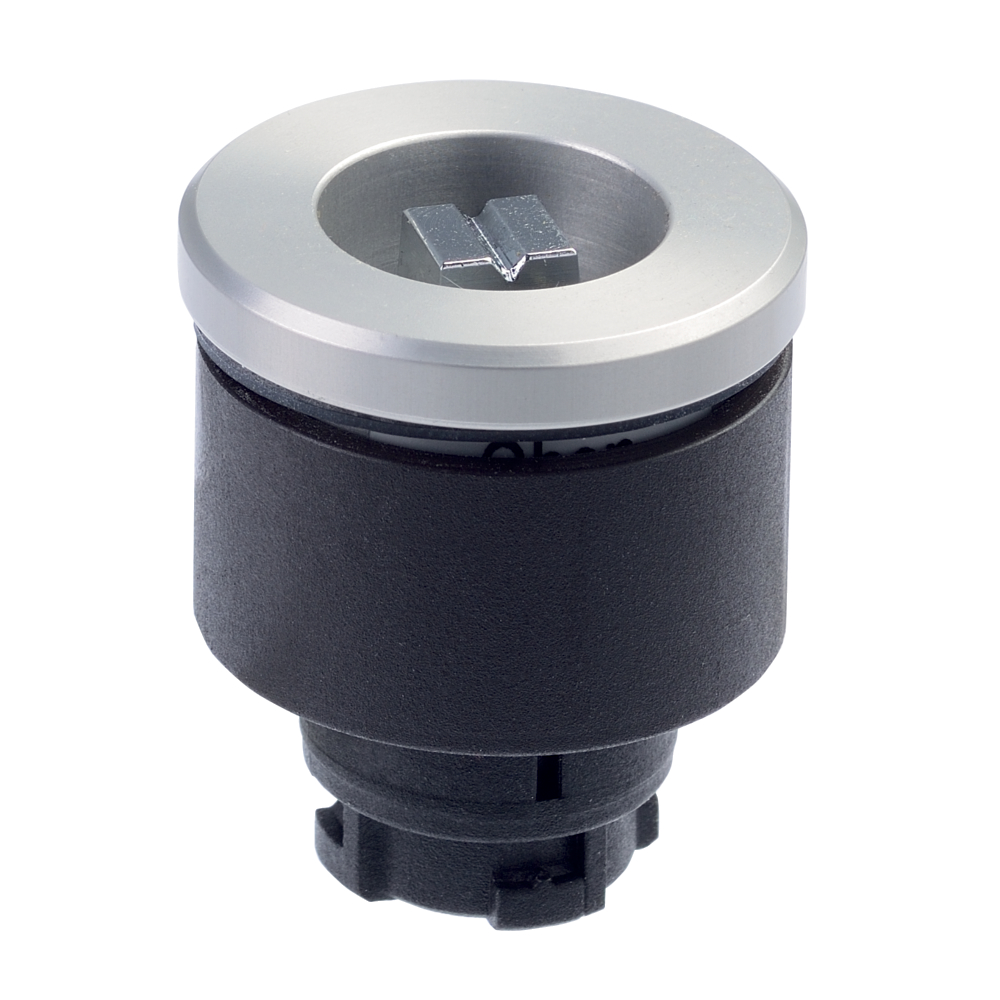

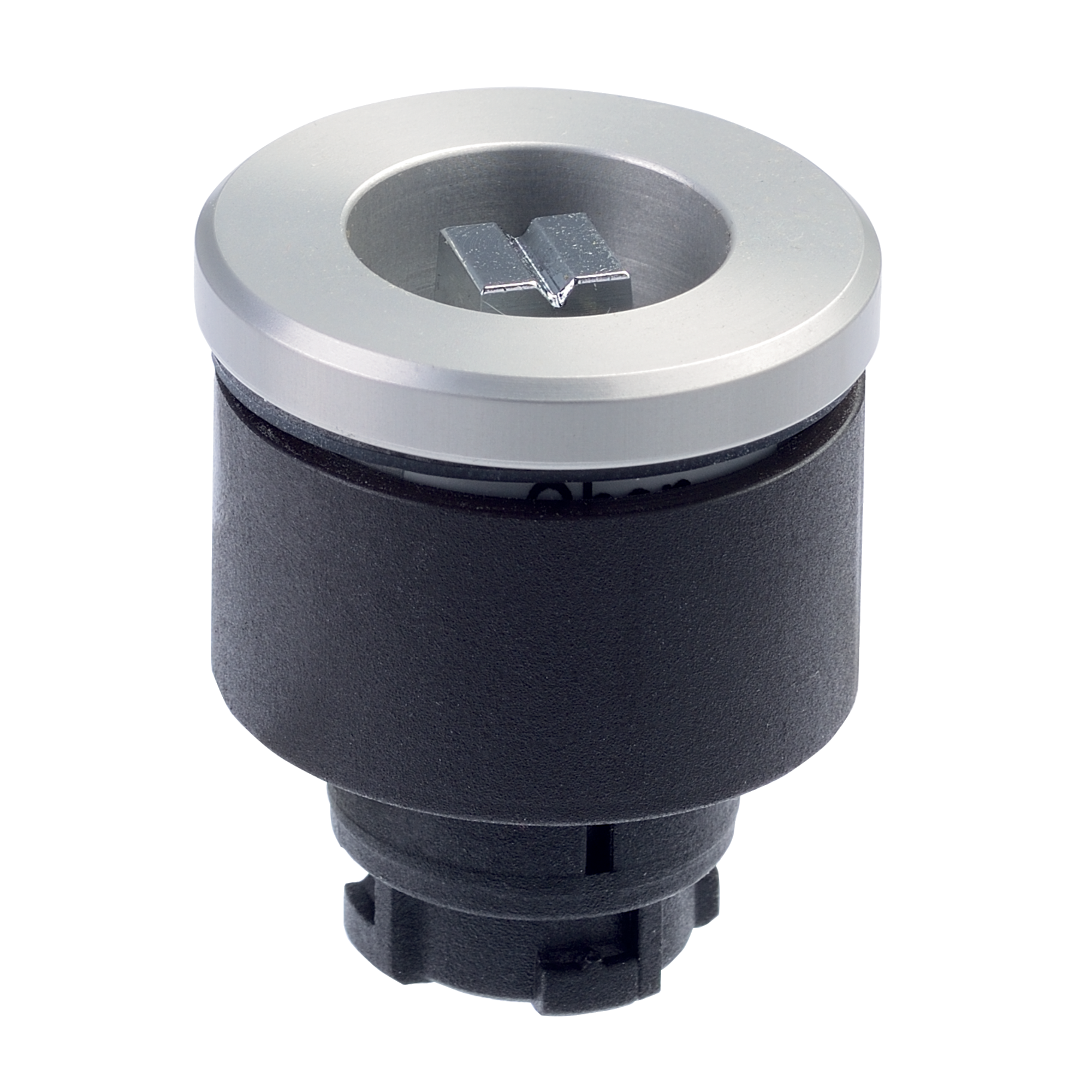

Product picture (catalogue individual photo)
