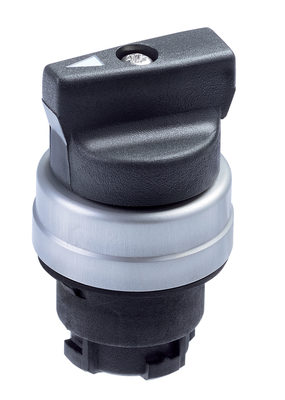

EW - スプリングリターンセレクタースイッチ
- 取り付け直径 Ø 22,3 mm
- 保護構造 IP65
- アルミニウム製ケース
| 製品タイプの説明: |
| - | |
| (1)DT(8)(2) | 押しボタン |
| (1)DM(2) | 防塵用ダイヤフラム付き押しボタン |
| (1)DL(8)(2) | 照光式押しボタン |
| (1)DLM(2) | 防塵用ダイヤフラム付き照光式押しボタン |
| (1)ML(2) | フラットカラーのインジケーターライト |
| (1)MLH(2) | ハイカラーの表示灯 |
| (1)DP(3)(8)(2) | ラッチなしのキノコ型インパクトボタン |
| (1)DTP(3)(8)(2) | ラッチなしのキノコ型インパクトボタン（Nプログラムのみ） |
| (1)DLP(3)(8)(2) | 照光式キノコ型押しボタンが点灯、ラッチなし（Nプログラムのみ） |
| (1)DRR(3)(8)(2) | ラッチ付きキノコ型インパクトボタン、ターンプルリリース方式（Nシリーズはプルリリースタイプのみ） |
| (1)DRZ(3)(8)(2) | ラッチ付きキノコ型インパクトボタン、プルリリース方式 |
| (1)WS21(4)(5) | 2つの位置を持つセレクタースイッチ： |
| (1)WT21(4)(5) | 1つのモーメンタリーポジションを持つセレクタースイッチ |
| (1)WS32(4)(5) | 3つのボタンポジションを持つセレクタスイッチ |
| (1)WT32(4)(5) | 2つのボタンポジションを持つセレクタスイッチ |
| (1)WST32(4)(5) | セレクタースイッチ：スイッチング、ラッチ |
| (1)WTS32(4)(5) | セレクタースイッチ：ラッチ、スイッチング |
| (1)SS21S(4)(5) | 2つの維持された位置を備えたキー操作セレクタースイッチ |
| (1)ST21S(4)(5) | 1つの瞬間的な位置を持つキー操作のセレクタースイッチ |
| (1)SS32S(4)(5) | 3つの維持された位置を備えたキー操作セレクタースイッチ |
| (1)ST32S(4)(5) | 左右2つの瞬間的な位置を持つキー操作のセレクタースイッチ |
| (1)SST32S(4)(5) | キー操作セレクタースイッチ：スイッチング、ラッチ |
| (1)STS32S(4)(5) | キー操作セレクタースイッチ：ラッチ, スイッチング |
| B | ブランキングプラグ |
| (1) | |
| - | コマンド機器及び表示灯: |
| E | "E"シリーズ |
| N | "N"シリーズ |
| R | "R"シリーズ |
| (2) | |
| - | 黒 |
| SW | 灰 |
| (3) | |
| - | 30 mm |
| 30 | 35 mm |
| 35 | 40 mm |
| 40 | 42 mm |
| 42 | 45 mm |
| 45 | 50 mm |
| 50 | 55 mm |
| 55 | 70 mm |
| (4) | |
| - | つまみの長さ(mm): |
| なし | 短いつまみ |
| .1 | 長いつまみ |
| (5) | |
| - | 灰 |
| (6) | |
| - | キー抜け位置 (3ノッチ型): |
| 1 | 左位置 |
| 2 | 中間位置 |
| 3 | 右位置 |
| (7) | |
| - | キー抜け位置 (2ノッチ型): |
| 1 | 左位置 |
| 2 | 右位置 |
| (8) | |
| - | 黒 |
この型式記号に従って組み合わせられる全ての型式が、提供可能あるいは技術的に実現可能ということではありません。
