AZM 170SK-11ZRK-2197 110VAC
- 1 ケーブル引込口 M 20 x 1.5
- サイド・マニュアルリリース
- カットクランプ方式の端末
- スプリングロック
- 熱可塑性樹脂性ケース
- 二重絶縁
- コンパクトな設計
- 空閉じ防止機能
- 長寿命
- 高保持力
注文データ
| 製品タイプの説明 |
AZM 170SK-11ZRK-2197 110VAC |
| 部品番号（注文番号） |
101144264 |
| EAN（欧州部品番号） |
4030661132129 |
| eCl@ss番号、バージョン12.0 |
27-27-26-03 |
| eCl@ss番号、バージョン11.0 |
27-27-26-03 |
| eCl@ss番号、バージョン9.0 |
27-27-26-03 |
| ETIM番号、バージョン7.0 |
EC002593 |
| ETIM番号、バージョン6.0 |
EC002593 |
認証
| 証明書 |
cULus CCC |
一般データ
| 規格 |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| EN ISO 14119に準拠したコーディングレベル |
Low |
| アクティブ原理 |
電気機械式 |
| ハウジング 材質 |
樹脂、グラスファイバー強化熱可塑性樹脂、自己消火性 |
| 総重量 |
295 g |
一般データ - 仕様
| スプリングロック |
Yes |
| より強いラッチ力 |
Yes |
| 手動解除 |
Yes |
| 動作方向の数 |
2 |
| 補助接点数 |
1 |
| 安全接点数 |
1 |
安全性評価
| 規定 |
EN ISO 13849-1 |
| パフォーマンスレベル、最大 |
c |
| カテゴリー |
1 |
| B10D 常閉接点 (NC) |
2,000,000 操作 |
| 注記 |
電気的寿命要問合せ |
| B10D 常開接点 (NO) |
1,000,000 操作 |
| 注記 |
@10％Ieおよび抵抗負荷 |
| ミッションタイム |
20 年 |
安全性評価 - 安全出力
| 注記 (B10D 常開接点 (NO)) |
at 10% Ie and ohmic load |
安全性評価 - 障害の除外
| 注意: |
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed. |
| パフォーマンスレベル、最大 |
d |
| カテゴリー |
3 |
| 注記 |
適切なロジックユニットで、2チャンネル使用する場合 |
| ミッションタイム |
20 年 |
機械的データ
| ロック解除 |
回転式ラッチ解除 |
| 機械的寿命、最小 |
1,000,000 操作 |
| ロック時引抜き強度 FZh EN ISO 14119 に準拠 |
1,000 N |
| ロック時引抜き強度 Fmax, 最大 |
1,300 N |
| ラッチ力 |
30 N |
| 強制開離距離 |
11 mm |
| NC接点あたりの正方向ブレーク力、最小 |
8.5 N |
| 強制開離力、最小 |
8.5 N |
| 作動速度, 最大 |
2 m/s |
| 取り付け |
ネジ |
| 固定ネジの種類 |
2x M4 |
| ハウジングカバー用固定ネジの締め付けトルク、最小 |
0.7 Nm |
| ハウジングカバー用固定ネジの締め付けトルク、最大 |
1 Nm |
| 注記 |
Torx T10 |
機械的データ - 電気機械式
| ケーブル引込口 |
1 x M20 x 1,5 |
| ケーブルグランドのケーブル断面積、最小 |
4 mm |
| ケーブルグランドのケーブル断面積, 最大 |
10 mm |
| ケーブル断面積、最小 |
0.25 mm² |
| ケーブル断面積, 最大 |
1.5 mm² |
| 注記 |
All indications including the conductor ferrules. |
| ワイヤー断面積、最小 |
24 AWG |
| ワイヤー断面積、最大 |
16 AWG |
| 使用可能ケーブル |
ソリッド単線 ソリッド・マルチワイヤー 柔軟な |
| 端子（機械） |
Screw terminals |
機械的データ - 寸法
| センサー長 |
30 mm |
| センサーの幅 |
108 mm |
| センサーの高さ |
100.5 mm |
環境条件
| 保護等級 |
IP67 |
| 使用周囲温度 |
-25 ... +60 °C |
| 保管および輸送温度 |
-25 ... +85 °C |
| 注記 (相対湿度) |
non-condensing non-icing |
| 保護等級 |
II |
| 許容される設置高度/標高（海抜）, 最大 |
2,000 m |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
250 VAC |
| 定格インパルス耐電圧 Uimp |
4 kV |
| 過電圧カテゴリー |
III |
| 汚染度 |
3 |
電気的データ
| 定格制御電圧 |
110 VAC |
| 要求定格短絡電流 |
1,000 A |
| 消費電力、最大 |
12 W |
| スイッチエレメント |
1 NO 接点、1 NC 接点 |
| 注記 (スイッチエレメント) |
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges |
| スイッチ原理 |
slow action, positive break NC contact |
| 最大スイッチング周波数 |
1,000 /h |
| 接点材質、電気的 |
銀 |
電気的データ - ソレノイド制御
| マグネット起動時間 |
100 % |
| テストパルス幅、最大 |
5 ms |
| テストパルス間隔、最小 |
50 ms |
エレクトリカルデータ - 安全接点
| 電圧, 使用カテゴリー AC-15 |
230 VAC |
| 電流、使用カテゴリー AC-15 |
4 A |
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
4 A |
エレクトリカルデータ – 補助接点
| 電圧, 使用カテゴリー AC-15 |
230 VAC |
| 電流、使用カテゴリー AC-15 |
4 A |
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
4 A |
その他のデータ
| 注意 (アプリケーション) |
スライド式ガード 取り外し可能なガード ヒンジ式ガード |
納入品目
| 納入時同梱 |
Actuator must be ordered separately. スロットシール・プラグ |
Note
| 注記 (手動解除) |
bottom For manual release using M5 triangular key, available as accessory |
言語フィルター
データシート
Operating instructions and Declaration of conformity
UL Certificate
CCC certification
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

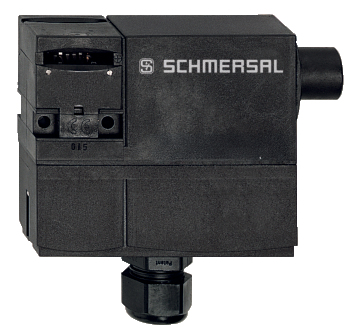

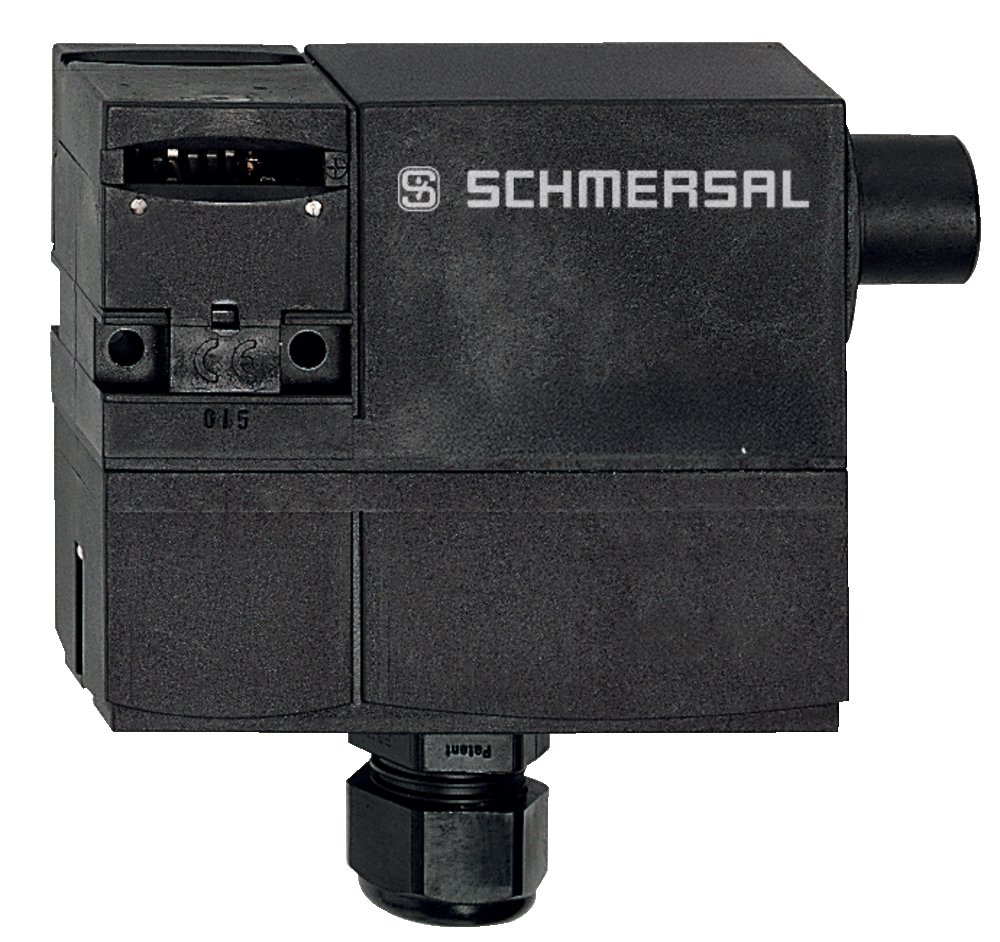

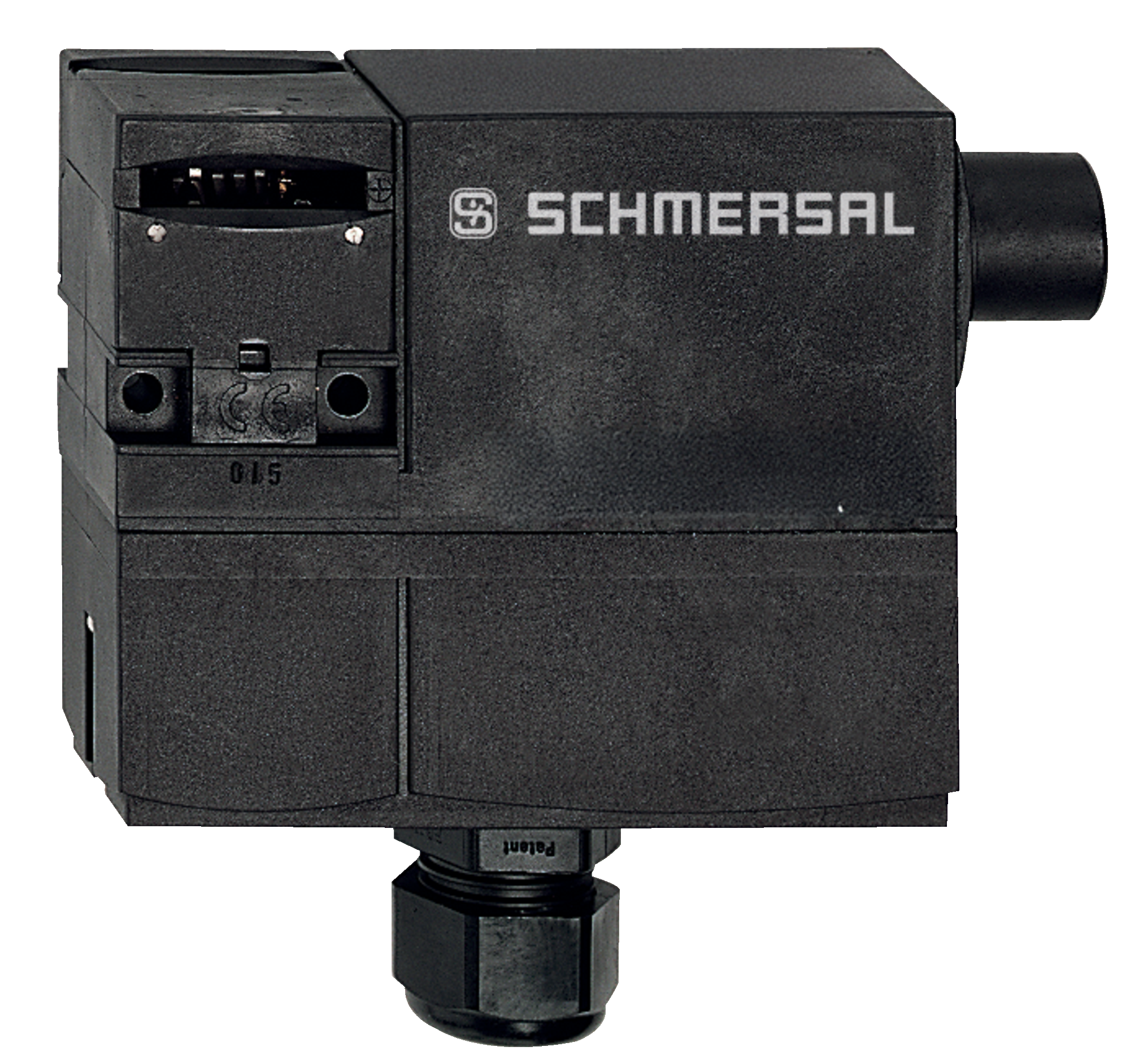

Product picture (catalogue individual photo)
ID: kazm1f10
| 651,4 kB | .jpg | 352.778 x 332.317 mm - 1000 x 942 px - 72 dpi
| 60,6 kB | .png | 74.083 x 69.85000000000001 mm - 210 x 198 px - 72 dpi
| 58,0 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 5,7 MB | .png | 166.55700000000002 x 156.89700000000002 mm - 2000 x 1884 px - 305 dpi
| 77,0 kB | .jpg | 123.47200000000001 x 116.417 mm - 350 x 330 px - 72 dpi
Dimensional drawing basic component
Switch travel diagram
Contact closed
Contact open
Setting range
Latching point
Positive opening path/angleDiagram

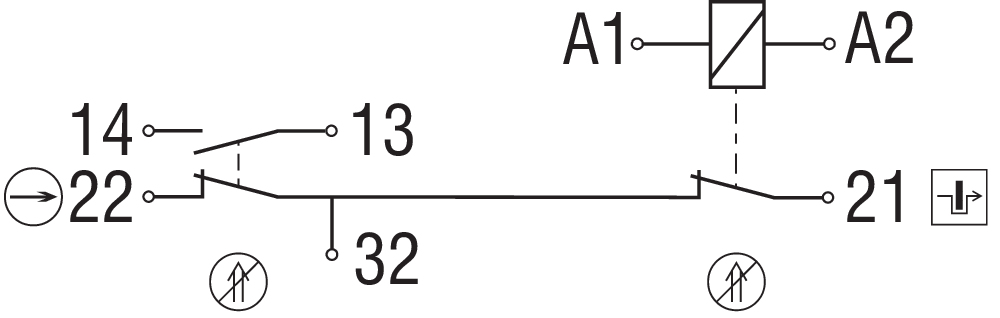

Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
Operating principle
Operating principle
101208493 AZM 170-B ZENTRIERHILFE
- 該当 AZ 17 と AZM 170
101100887 TK-M5
- オプションとしてM5三角キーによるマニュアルリリース可
- 保全・調整時
101137406 アクチュエーター AZ 17/170-B1-2245
- 保護装置の耐振動
- スライド式扉に最適
101122895 アクチュエーター AZ 17/170-B5
- スライド式扉に最適
101139788 アクチュエーター AZ 17/170-B11
- スライド式扉に最適
101139789 アクチュエーター AZ 17/170-B15
- スライド式扉に最適
- スライド式扉に最適
101122893 アクチュエーター AZ 17/170-B1
- スライド式扉に最適
- ストレート型アクチュエータ
- スライド式扉に最適
101123391 アクチュエーター AZM 170-B6
- ヒンジ式ガードに最適
- 動作方向は差込挿入により選択可
101175201 アクチュエーター AZM 170-B25-L-G1
- 左側扉ヒンジ (危険領域への視点方向)
- 付 星型グリップ
- 人間工学上考慮された操作性
- 追加ドアハンドル不要
- アクチュエータの出っ張りが無い
- 容易な取り付け
- 様々なドアハンドルに対応可能
- 標準四角ネジ（8mm）により独自のハンドルが取り付け可
101175227 アクチュエーター AZM 170-B25-L-G2
- 左側扉ヒンジ (危険領域への視点方向)
- 付 Tグリップ
- 人間工学上考慮された操作性
- 追加ドアハンドル不要
- アクチュエータの出っ張りが無い
- 容易な取り付け
- 様々なドアハンドルに対応可能
- 標準四角ネジ（8mm）により独自のハンドルが取り付け可
101175200 アクチュエーター AZM 170-B25-R-G1
- 右手側扉ヒンジ (危険領域への視点方向)
- 付 星型グリップ
- 人間工学上考慮された操作性
- 追加ドアハンドル不要
- アクチュエータの出っ張りが無い
- 容易な取り付け
- 様々なドアハンドルに対応可能
- 標準四角ネジ（8mm）により独自のハンドルが取り付け可
101175226 アクチュエーター AZM 170-B25-R-G2
- 右手側扉ヒンジ (危険領域への視点方向)
- 付 Tグリップ
- 人間工学上考慮された操作性
- 追加ドアハンドル不要
- アクチュエータの出っ張りが無い
- 容易な取り付け
- 様々なドアハンドルに対応可能
- 標準四角ネジ（8mm）により独自のハンドルが取り付け可
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | AZM 170 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Electromagnetic Compatibility Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, March 30, 2023 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | AZM 170 |
| Type: | See ordering code |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| EMC-Directive | 2014/30/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | DIN EN 60947-5-1:2018 EN ISO 14119:2013 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, May 4, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
