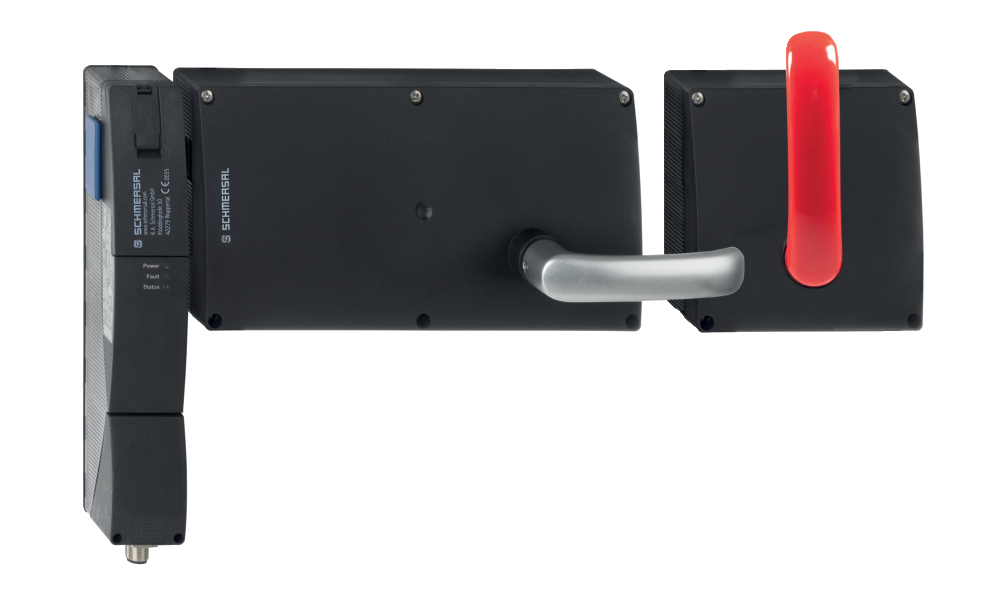

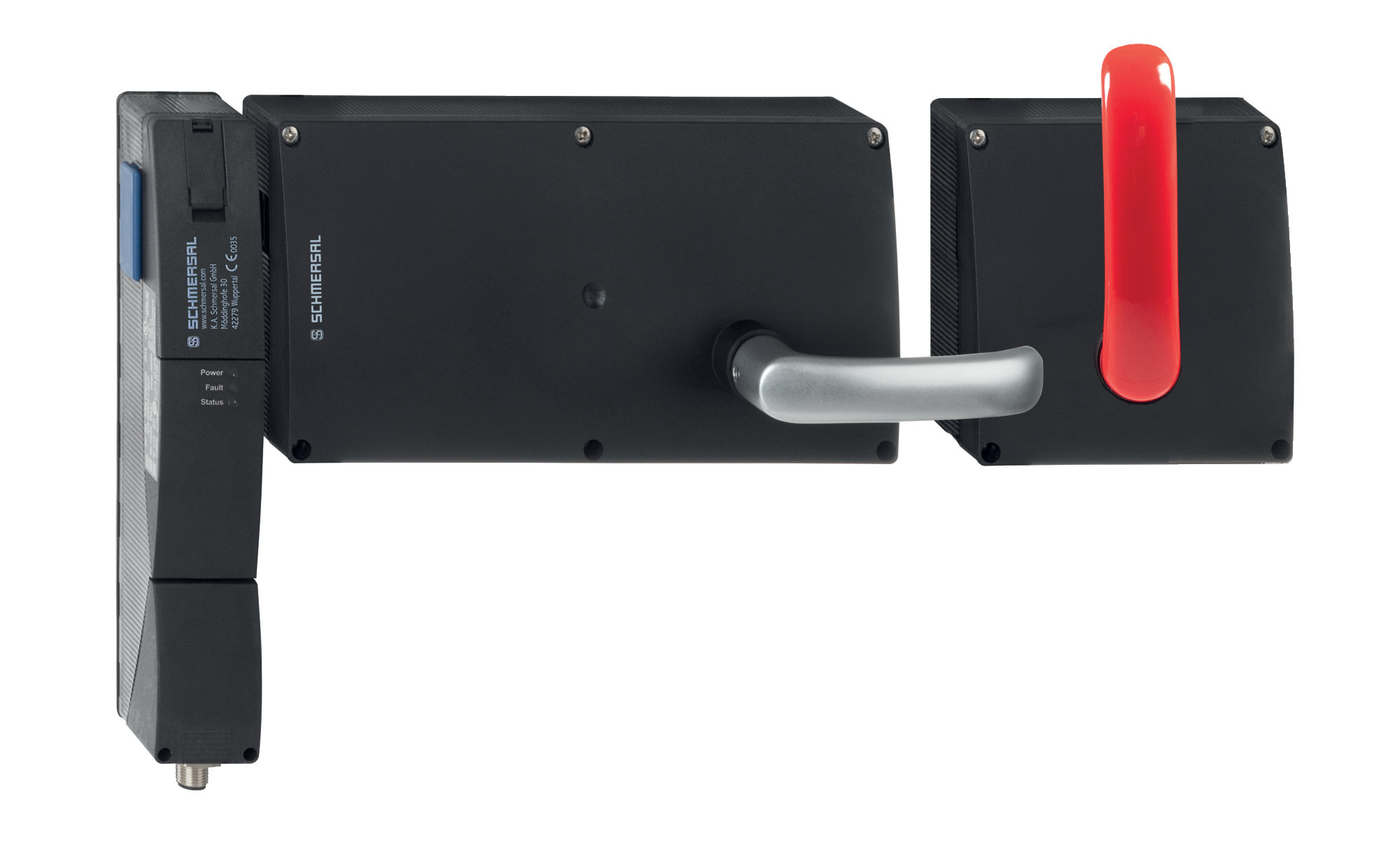

AZ/AZM201-B40-RTAG1P1

品番: 103016807
AZ/AZM201-B40-RTAG1P1

Downloads

eプラン データ
CADENAS CADデータ
SISTEMA データ

注文データ

製品タイプの説明

AZ/AZM201-B40-RTAG1P1
部品番号（注文番号）

103016807
EAN（欧州部品番号）

4030661509709
eCl@ss番号、バージョン12.0

27-27-26-06
eCl@ss番号、バージョン11.0

27-27-26-06
eCl@ss番号、バージョン9.0

27-27-26-06
ETIM番号、バージョン7.0

EC001487
ETIM番号、バージョン6.0

EC001487

認証

注記

Certification in combination with the AZ /AZM 201 devices

一般データ

ハウジング 材質

樹脂、グラスファイバー強化熱可塑性樹脂、自己消火性
アクチュエーターの材質

亜鉛ダイキャスト
操作部分の材質

アルミニウム、樹脂コーティング
緊急脱出 材質

金属、樹脂被覆
総重量

1,472 g

一般データ - 仕様

緊急脱出

Yes
ドア検知センサー

Yes

機械的データ

グリップ

ハンドル
機械的寿命、最小

1,000,000 操作
ドアヒンジ

Right
ロック時引抜き強度 FZh EN ISO 14119 に準拠

2,000 N
ロック時引抜き強度 Fmax, 最大

2,600 N
取り付けられたアクチュエータ

Outside

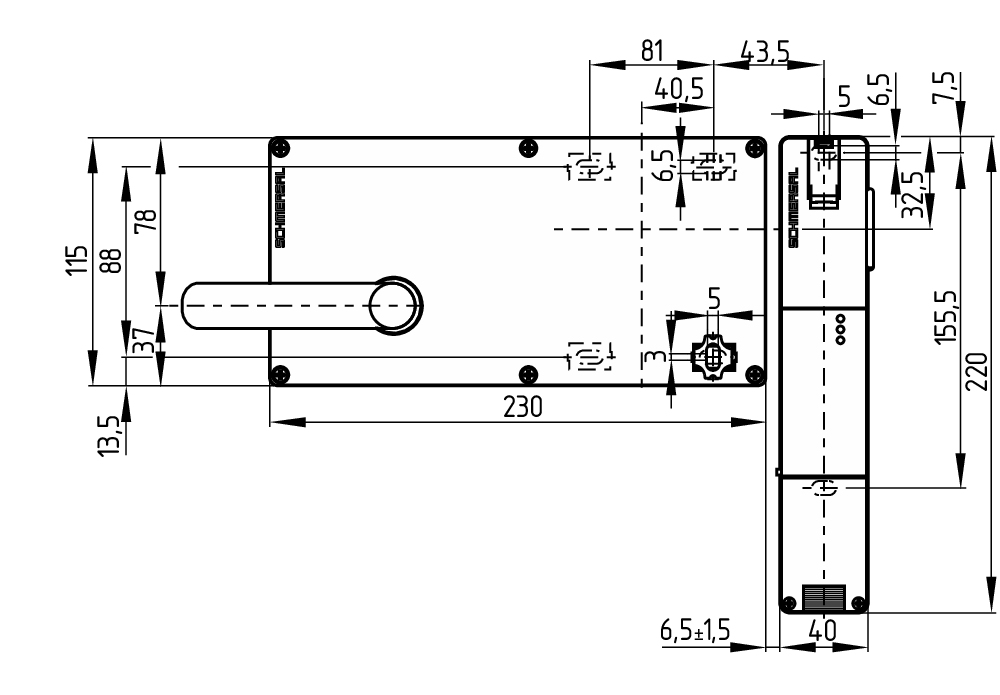

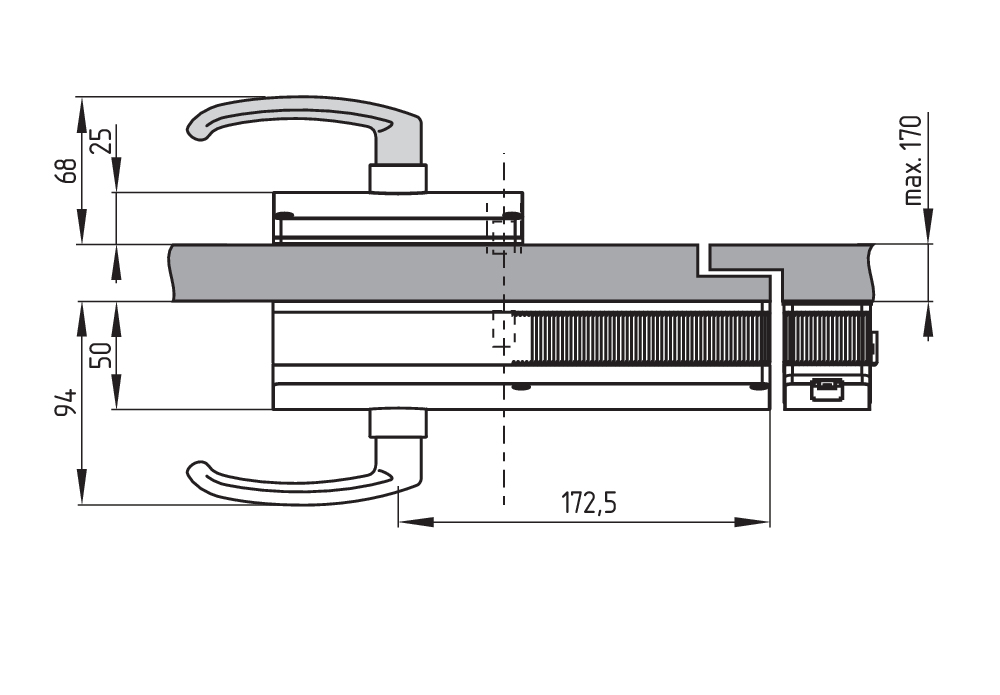

機械的データ - 寸法

アクチュエーターの長さ

94 mm
アクチュエーターの幅

230 mm
アクチュエーターの高さ

115 mm
Length of the emergency exit

68 mm
緊急脱出の幅

115 mm
緊急脱出の高さ

115 mm

シュメアザー株式会社, 〒222-0033 横浜市港北区新横浜3-9-5, 新横浜第3東昇ビル

データと詳細は完全にチェックされました。画像は元の画像と異なる場合があります。技術的なデータはマニュアルで見られます。技術的に変更されたり、エラーの可能性があります。
