AZ300-ST-SD2P
- RFID技術によるユニバーサルコード化
- コネクタ M12, 8芯
- シリアル診断出力
- プロファイルシステムへの取り付けに適します
- 熱可塑性樹脂性ケース
- 要求に基づいた無効化防止のためのRFID技術
- 3様々な動作方向
- コンパクトな設計
- 動作状態表示用3個のLED
- ヒンジ・スライド式扉用
- 直列接続
注文データ
| 製品タイプの説明 |
AZ300-ST-SD2P |
| 部品番号（注文番号） |
103001463 |
| EAN（欧州部品番号） |
4030661435879 |
| eCl@ss番号、バージョン12.0 |
27-27-26-02 |
| eCl@ss番号、バージョン11.0 |
27-27-26-02 |
| eCl@ss番号、バージョン9.0 |
27-27-26-02 |
| ETIM番号、バージョン7.0 |
EC002592 |
| ETIM番号、バージョン6.0 |
EC002592 |
認証
| 証明書 |
TÜV cULus IC |
一般データ
| 規格 |
EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 61508 |
| 一般情報 |
ユニバーサルコード化 |
| EN ISO 14119に準拠したコーディングレベル |
Low |
| アクティブ原理 |
RFID |
| ハウジング 材質 |
グラスファイバー強化熱可塑性樹脂 |
| 応答時間、最大 |
100 ms |
| リスク持続時間、最大 |
200 ms |
一般データ - 仕様
| アクチュエーター監視 |
Yes |
| シリアル診断 |
Yes |
| ラッチング |
Yes |
| 短絡検出 |
Yes |
| 短絡監視 |
Yes |
| 直列接続 |
Yes |
| 安全機能 |
Yes |
| 一体型システム診断、状態 |
Yes |
| 安全接点数 |
2 |
安全性評価
| 規定 |
EN IEC 61508 |
| パフォーマンスレベル、最大 |
e |
| カテゴリー |
4 |
| PFH値 |
5.20 x 10⁻¹⁰ /h |
| 安全インテグリティレベル (SIL), 安全度水準に適合 |
3 |
| ミッションタイム |
20 年 |
機械的データ
| 機械的寿命、最小 |
1,000,000 操作 |
| 注記（機械的寿命） |
> 50,000 operations for door weights ≤ 5 kg Actuating speed ≤ 0.5 m/s |
| 力、ラッチ力、調整可能、位置 1 |
25 N |
| 力、ラッチ力、調整可能、位置 2 |
50 N |
Mechanical data - Switching distances
| 切替距離、 典型的な |
2 mm |
| 安定動作距離 "ON" Sao |
1 mm |
| 安定動作距離 "OFF" Sar |
20 mm |
| 注記 (動作距離) |
All switching distances in accordance EN IEC 60947-5-3 |
機械的データ - 電気機械式
| 注意(センサーチェーンの長) |
ケーブル長とケーブル径により、出力電流による電圧降下が変化します。 |
| 注意 (直列接続) |
無制限のデバイス数,外部ラインヒューズオーバーサーブ、シリアル診断SDの場合、最大31デバイス。 |
| 接続 |
M12コネクター, 8芯, Aコード化 |
機械的データ - 寸法
| センサー長 |
35 mm |
| センサーの幅 |
85 mm |
| センサーの高さ |
100 mm |
環境条件
| 保護等級 |
IP66 IP67 IP69K |
| 使用周囲温度 |
+0 ... +60 °C |
| 保管および輸送温度 |
-10 ... +90 °C |
| 耐振動 |
10 ~ 150 Hz、振幅 0.35 mm |
| 耐衝撃 |
30 g / 11 ms |
| 保護等級 |
II |
環境条件 - 絶縁値
| 定格絶縁電圧 Ui |
32 VDC |
| 定格インパルス耐電圧 Uimp |
0.8 kV |
| 過電圧カテゴリー |
III |
| 汚染度 |
3 |
電気的データ
| 24Vの時の消費電流 |
5 mA |
| 無負荷供給電流 I0, 典型的 |
100 mA |
| 動作電流 |
50 mA |
| 要求定格短絡電流 |
100 A |
| 入力, スイッチングの閾値 |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| 準備時間、最大 |
5,000 ms |
| 開閉頻度、約 |
0.5 Hz |
| 電気的ヒューズ定格、最大 |
2 A |
Electrical data - Safety digital inputs
| スイッチングのしきい値 |
−3 V … 5 V (Low) 15 V … 30 V (High) |
| 24Vの時の消費電流 |
5 mA |
Electrical data - Safety digital outputs
| 定格動作電流（安全出力） |
250 mA |
| 制御エレメントのデザイン |
short-circuit proof, p-type |
| 電圧降下 Ud、最大 |
4 V |
| 残留電流 lr, 最大 |
0.5 mA |
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
0.25 A |
電気的データ - 診断出力
| 制御エレメントのデザイン |
short-circuit proof, p-type |
| 電圧降下 Ud、最大 |
4 V |
| 電圧, 使用カテゴリー DC-13 |
24 VDC |
| 電流、使用カテゴリーDC-13 |
0.05 A |
Electrical data - Serial diagnostic SD
| 指定、シリアル診断SD |
OUT |
| 定格使用電流 |
150 mA |
| コントロールエレメントのデザイン |
短絡保護あり, PNP型 |
| 配線キャパシタンス |
50 nF |
状態表示
| 注記 (LED切り替え状態表示) |
Operating condition: LED green Error / functional defect: LED red Supply voltage UB: LED green |

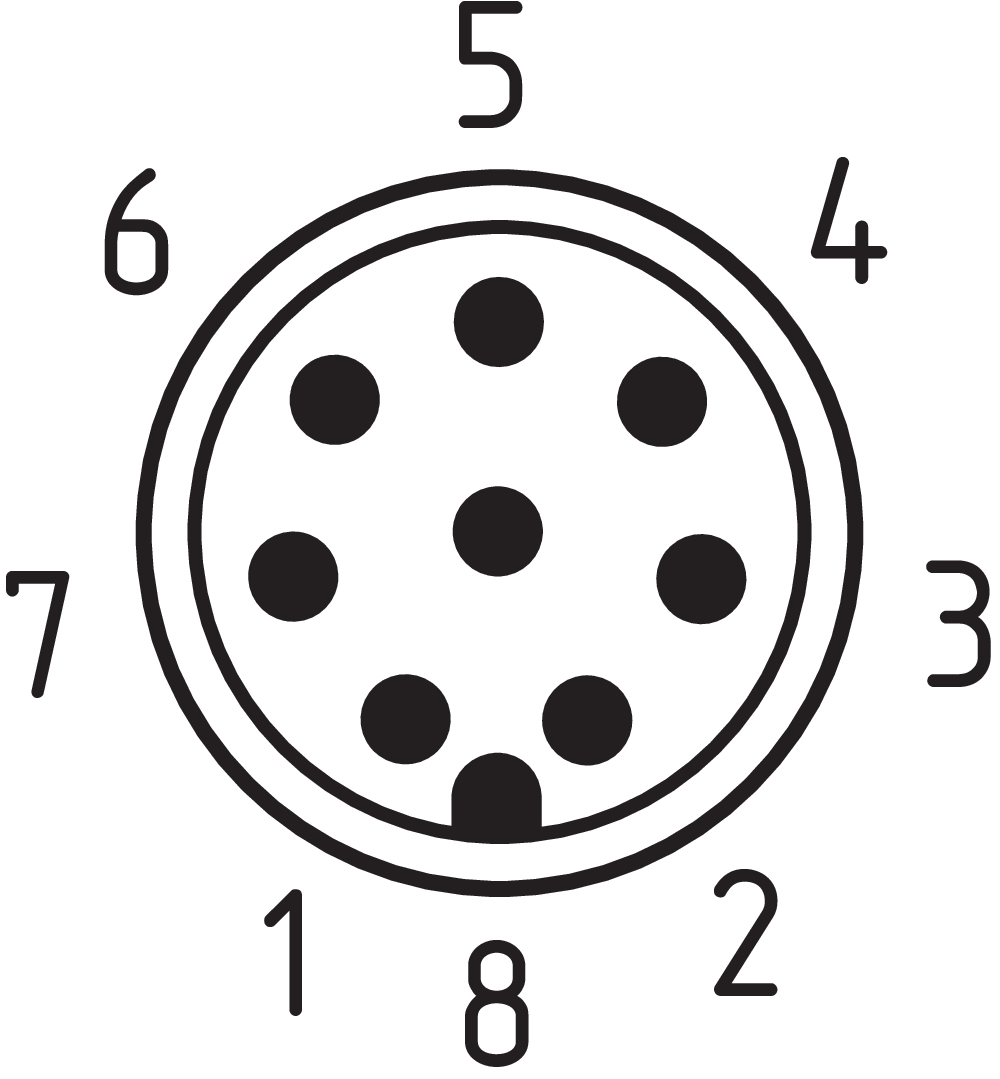

ピン配列
| ピン 1 |
A1 Supply voltage UB |
| ピン 2 |
X1 Safety input 1 |
| ピン 3 |
A2 GND |
| ピン 4 |
Y1 Safety output 1 |
| ピン 5 |
OUT serial diagnostic output |
| ピン 6 |
X2 Safety input 2 |
| ピン 7 |
Y2 Safety output 2 |
| ピン 8 |
n.c. |
納入品目
| 納入時同梱 |
Actuator must be ordered separately. |
| 取付材料の納入品目 |
2 x M6 |
アクセサリー
| 推奨（アクチュエーター） |
AZ/AZM300-B1 |
Note
| 注記 (一般) |
For doors that are flush with the door frame, the optional mounting plate MP-AZ/AZM300-1 can be used. For glass and Makrolon doors, the optional mounting kit MS-AZ/AZM300-B1-1 can be used. |
言語フィルター
データシート
Operating instructions and Declaration of conformity
EC Declaration of conformity
UL Certificate
BG-test certificate
SISTEMA-VDMA library
Adobe Readerの最新版をダウンロードしてください

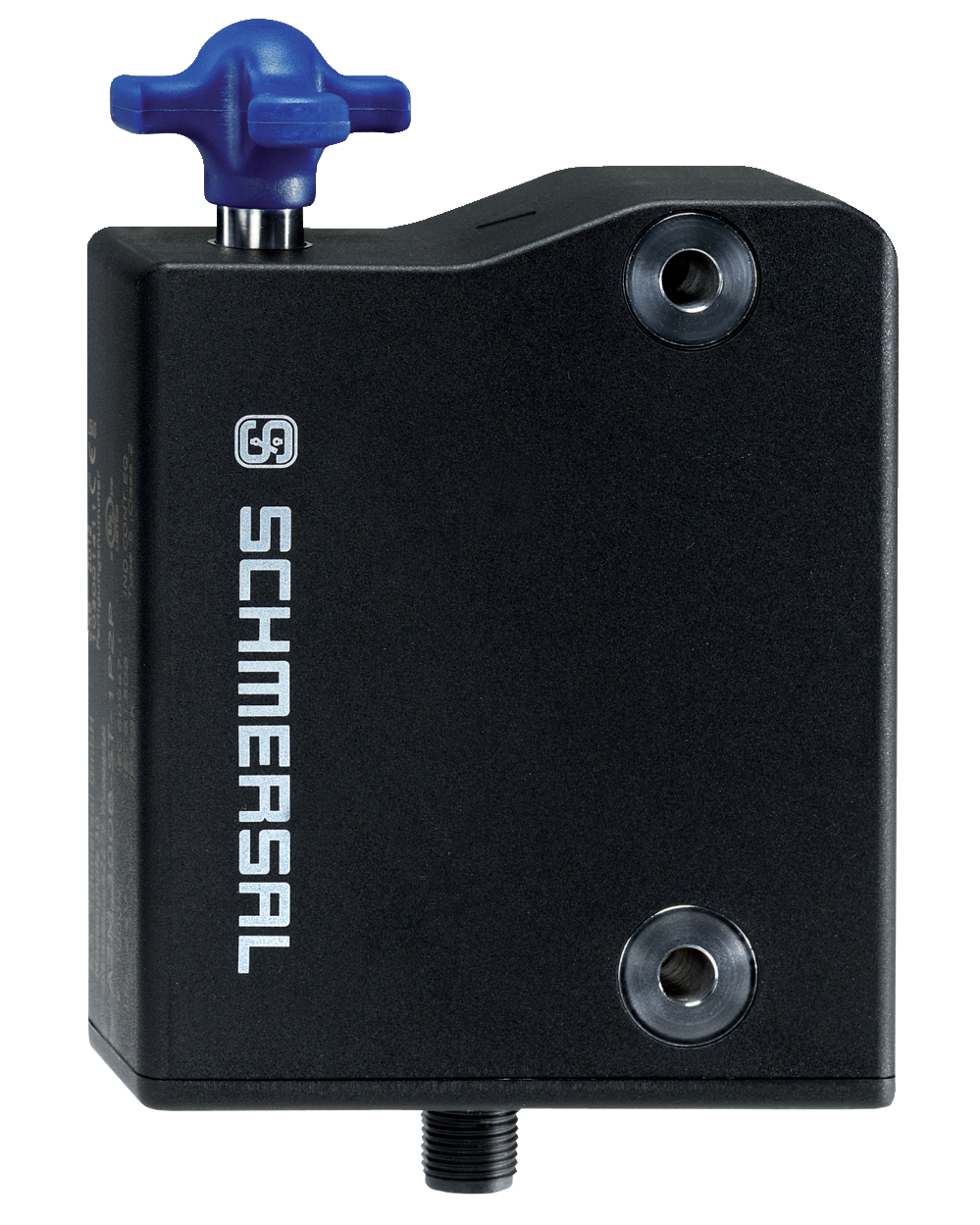

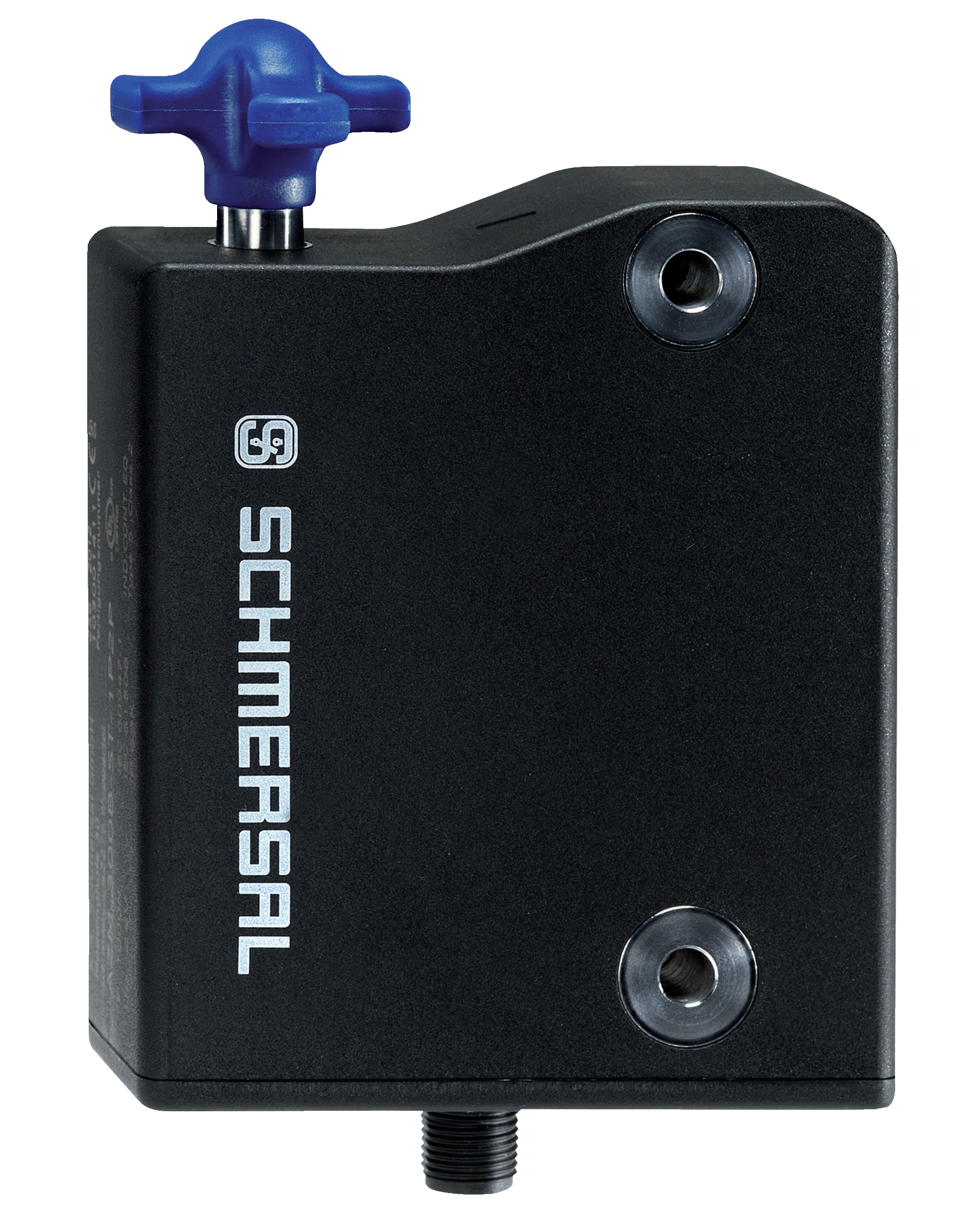

Product picture (catalogue individual photo)
ID: kazm3f26
| 905,6 kB | .jpg | 352.425 x 440.619 mm - 999 x 1249 px - 72 dpi
| 59,1 kB | .png | 74.083 x 92.42800000000001 mm - 210 x 262 px - 72 dpi
| 59,4 kB | .jpg | 98.778 x 123.47200000000001 mm - 280 x 350 px - 72 dpi
| 46,4 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 7,4 MB | .png | 169.333 x 211.58200000000002 mm - 2000 x 2499 px - 300 dpi

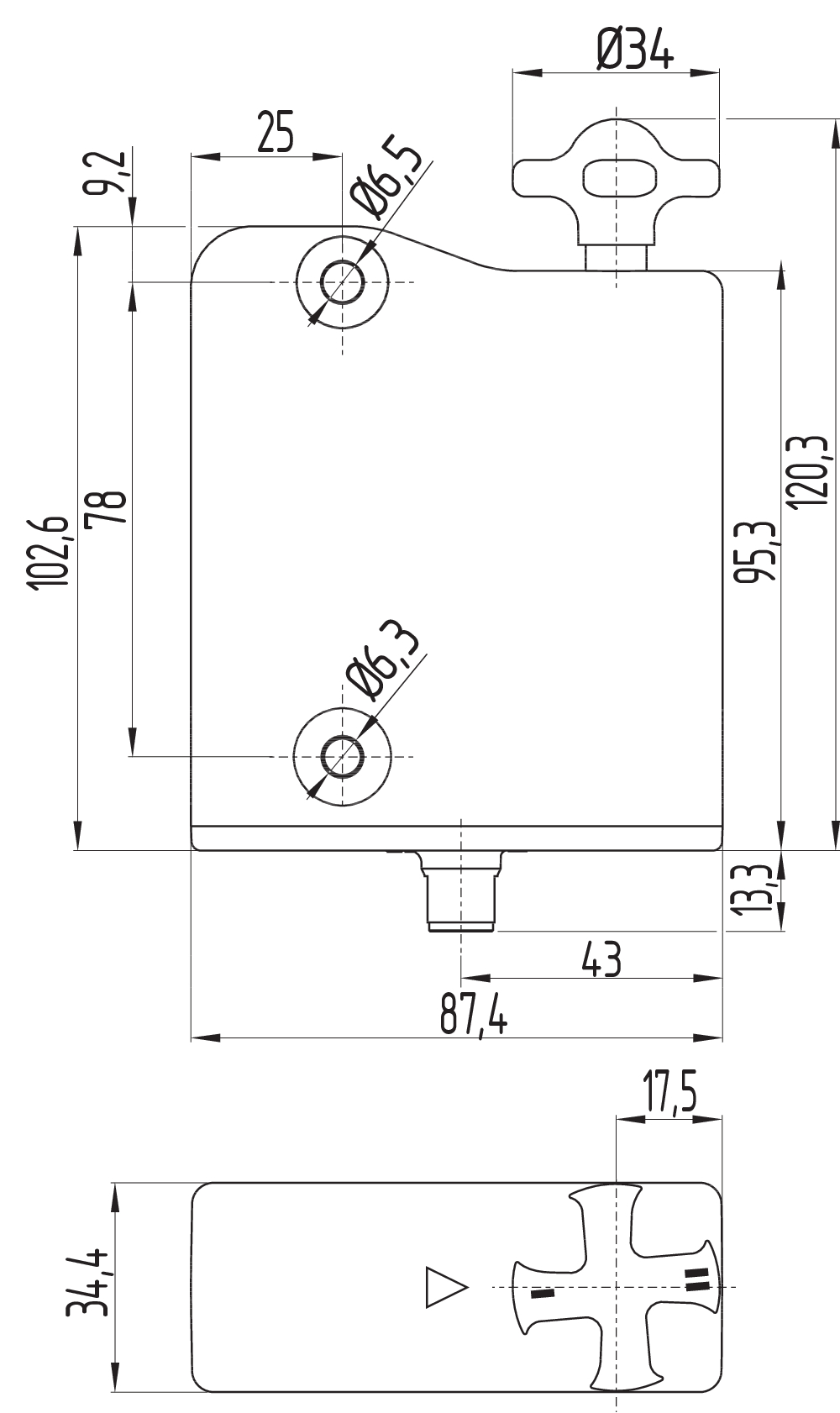

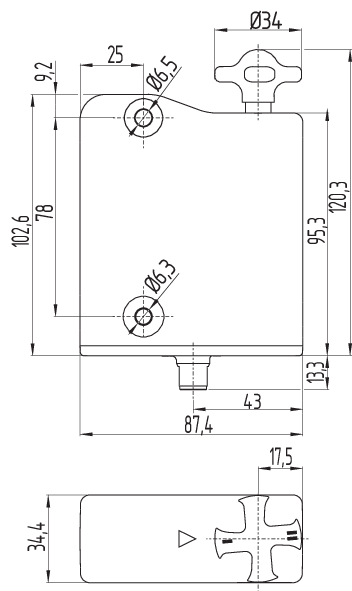

Dimensional drawing basic component

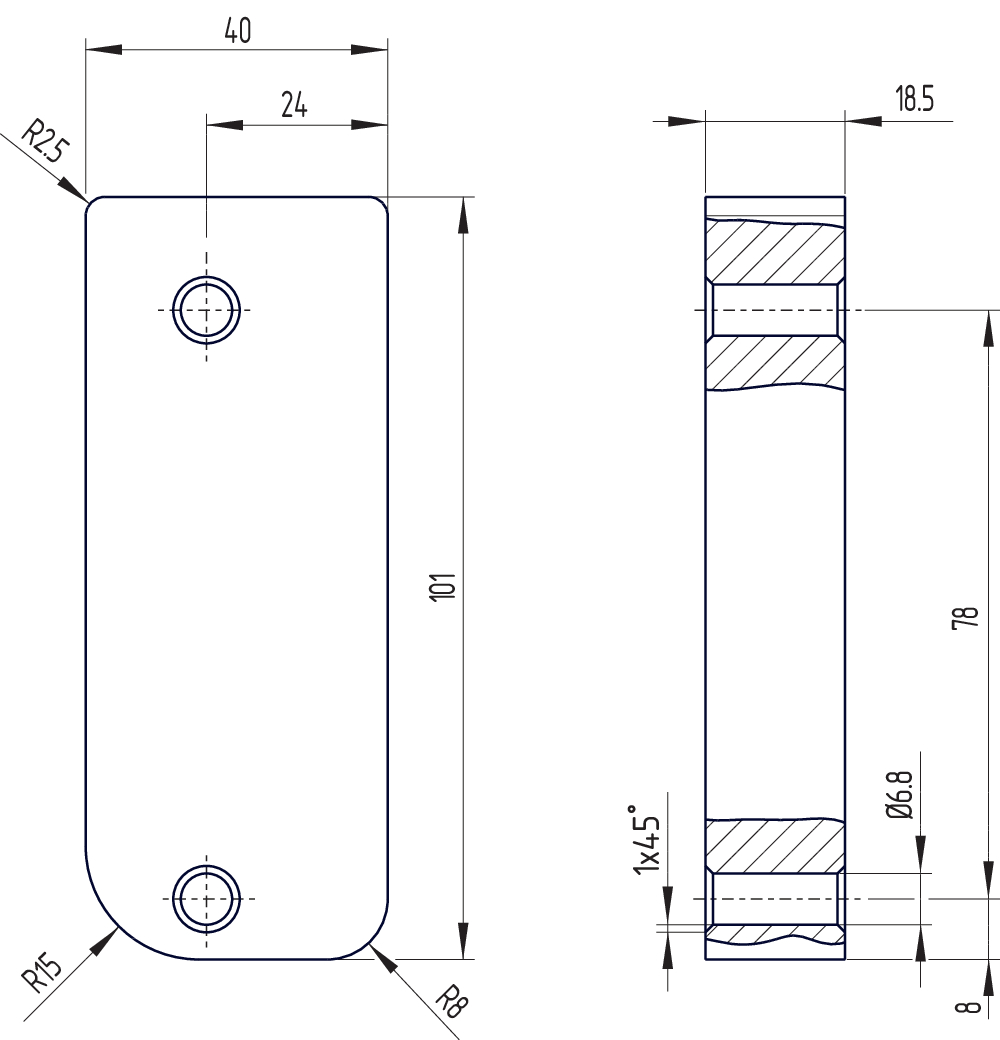

Dimensional drawing miscellaneous
Contact arrangement

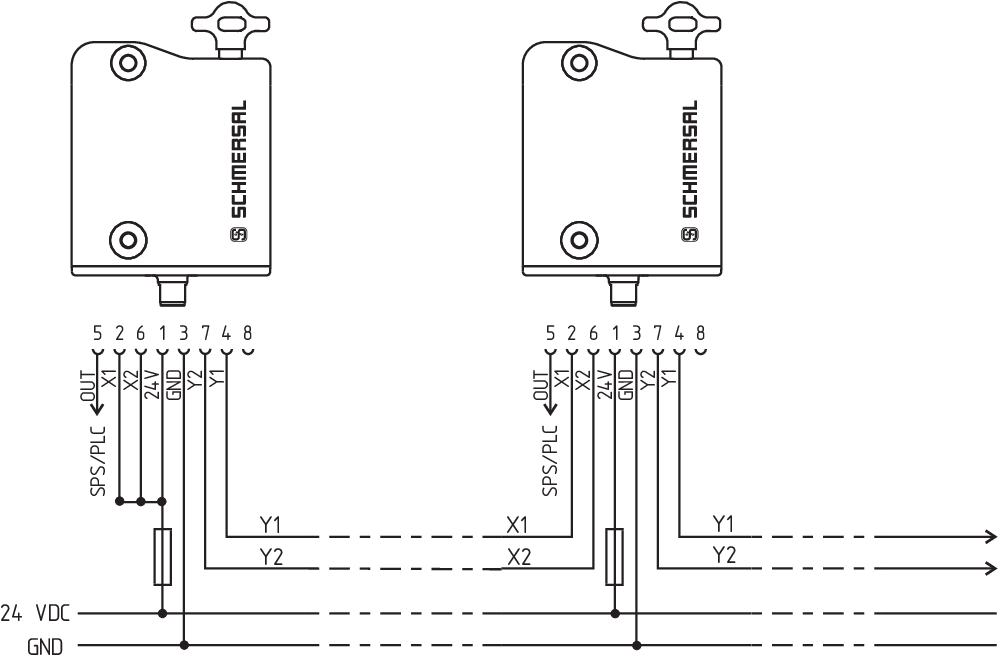

Wiring example
103002891 MS-AZ/AZM300-B1-1
- Aluminium protective plate as a screen
- Threaded heads made of aluminium with M6 thread incl. rubber discs
- For use on glass and plastic doors on machines with high design requirements
103003172 MP-AZ/AZM300-1
- Adapter plate made of plastic for use on flush doors
- Outer contour optimised for AZM300
103051655 SZ201-1
- 危険領域の内部・外部の取り付けに適切
- 取り付け作業などの予期可能な「閉」防止
- 複合設備用
- スイッチ動作防止
- 6個の穴付ロックアウト・タグ
101196397 ロックアウトタグ SZ 200-1
- 6個の穴付ロックアウト・タグ
- 危険領域の内部・外部の取り付けに適切
- 取り付け作業などの予期可能な「閉」防止
- 複合設備用
- スイッチ動作防止

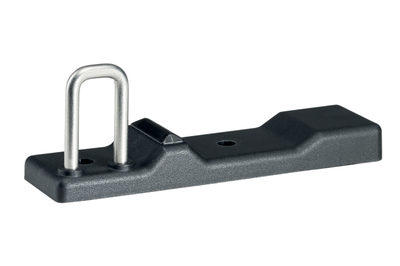

101218025 AZ/AZM300-B1
