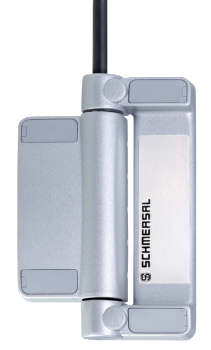

TESK-SU-12L2-1M
TESK-SU-12L2-1M
- Custodia di metallo
Dati per l'ordine
| Codice |
TESK-SU-12L2-1M |
| Codice articolo (codice d'ordine) |
103005765 |
| EAN (European Article Number) |
4030661447599 |
| Numero eCl@ss, versione 12.0 |
27-27-06-09 |
| Numero eCl@ss, versione 11.0 |
27-27-06-09 |
| Numero eCl@ss, versione 9.0 |
27-27-06-09 |
| Numero ETIM, versione 7.0 |
EC002591 |
| Numero ETIM, versione 6.0 |
EC002591 |
Omologazioni - Prescrizioni
| Certificazioni |
UL |
Dati generali
| Materiale della custodia |
Metallo, zinco pressofuso |
| Materiale dell'coperchio |
Termoplastica, autoestinguente |
| Colore della custodia |
Argento |
Dati generali - Caratteristiche
| Angolo d' intervento regolabile |
Sì |
| Battute di montaggio |
Sì |
| quantità di contatti ausiliari |
1 |
| quantità di contatti di sicurezza |
2 |
Osservazioni per la sicurezza
| Prescrizioni |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - Uscite di sicurezza
| B10D contatti d'apertura (NC) |
2.000.000 manovre |
| B10D contatto di chiusura (NO) |
1.000.000 manovre |
Dati meccanici
| Posizione della connessione cavi |
sopra |
| Durata meccanica, minimo |
1.000.000 manovre |
| Versione delle viti di fissaggio |
4x M6 |
| Coppia di serraggio delle viti di fissaggio |
4,3 Nm |
| Maximum mechanical load |
5.000 N |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
cavo |
| Numero di conduttori |
9 |
| Sezione conduttore |
0,34 mm2 |
Dati meccanici - Dimensioni
| lunghezza del sensore |
20 mm |
| larghezza del sensore |
78 mm |
| altezza del sensore |
116 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-25 ... +65 °C |
| Resistenza alle vibrazioni |
10 … 150 Hz, ampiezza 0,35 mm |
| resistenza a urti |
30 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
300 V |
| Resistenza alla tensione impulsiva nominale |
2,5 kV |
Dati elettrici
| Corrente termica continua |
2,5 A |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
2 A |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
1 A |
| Adatto pa voltaggi bassi |
≥ 3 VDC / ≥ 1 mA |
| Elemento di commutazione |
1 contatto di chiusura (NO) / 2 contatti d'apertura (NC) |
| Osservazioni (elemento di commutazione) |
Scambio con doppia interruzione Zb oppure 2 contatti NC, ponticelli di contatto galvanicamente separati |
| principio di comando |
Commutazione lenta |
| Frequenza di commutazione massima |
1.200 /h |
| Materiale dei contatti, elettrici |
Ag-Ni 10 e 0,2 µm dorato |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Certificazione UL
Brochure
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

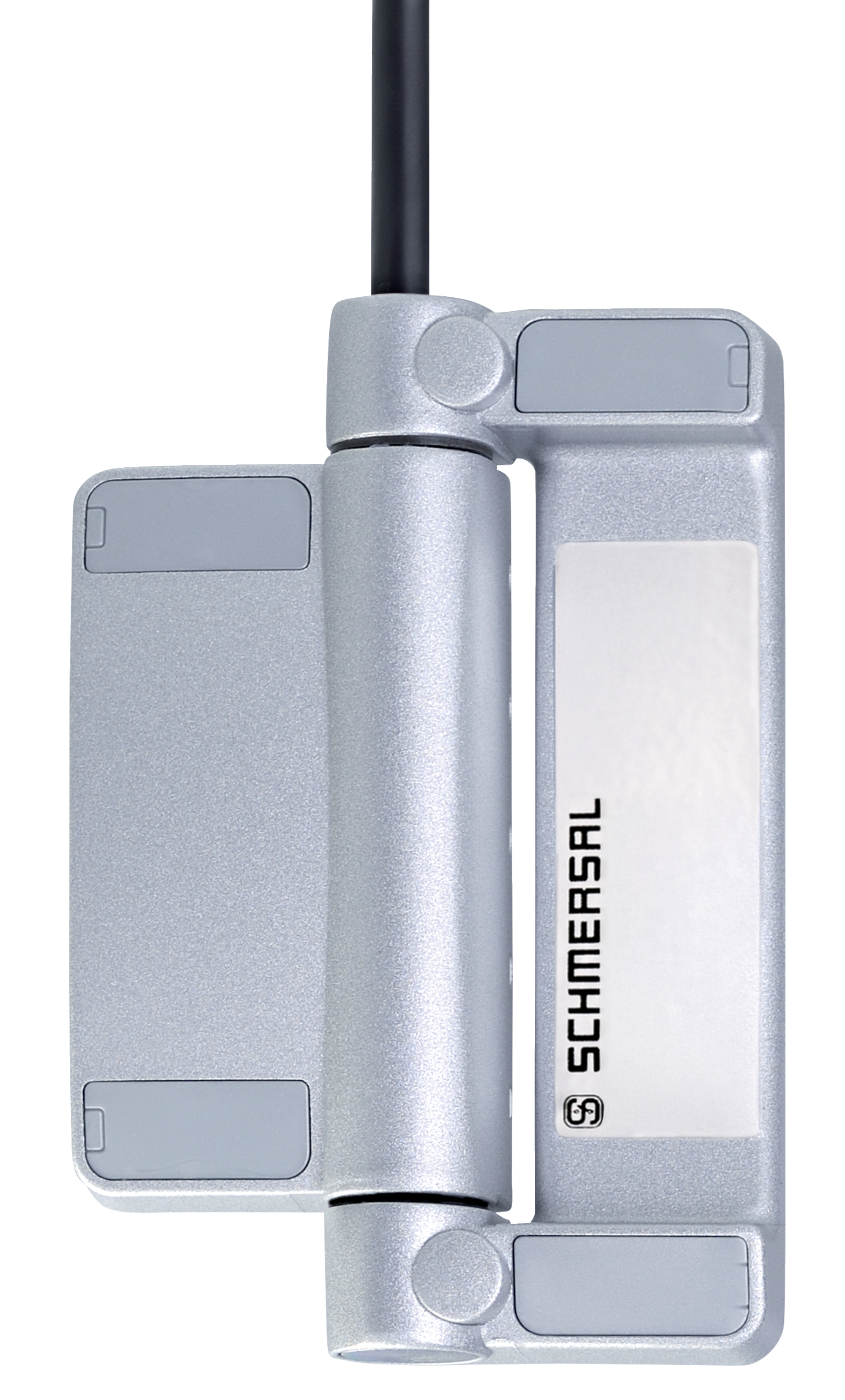

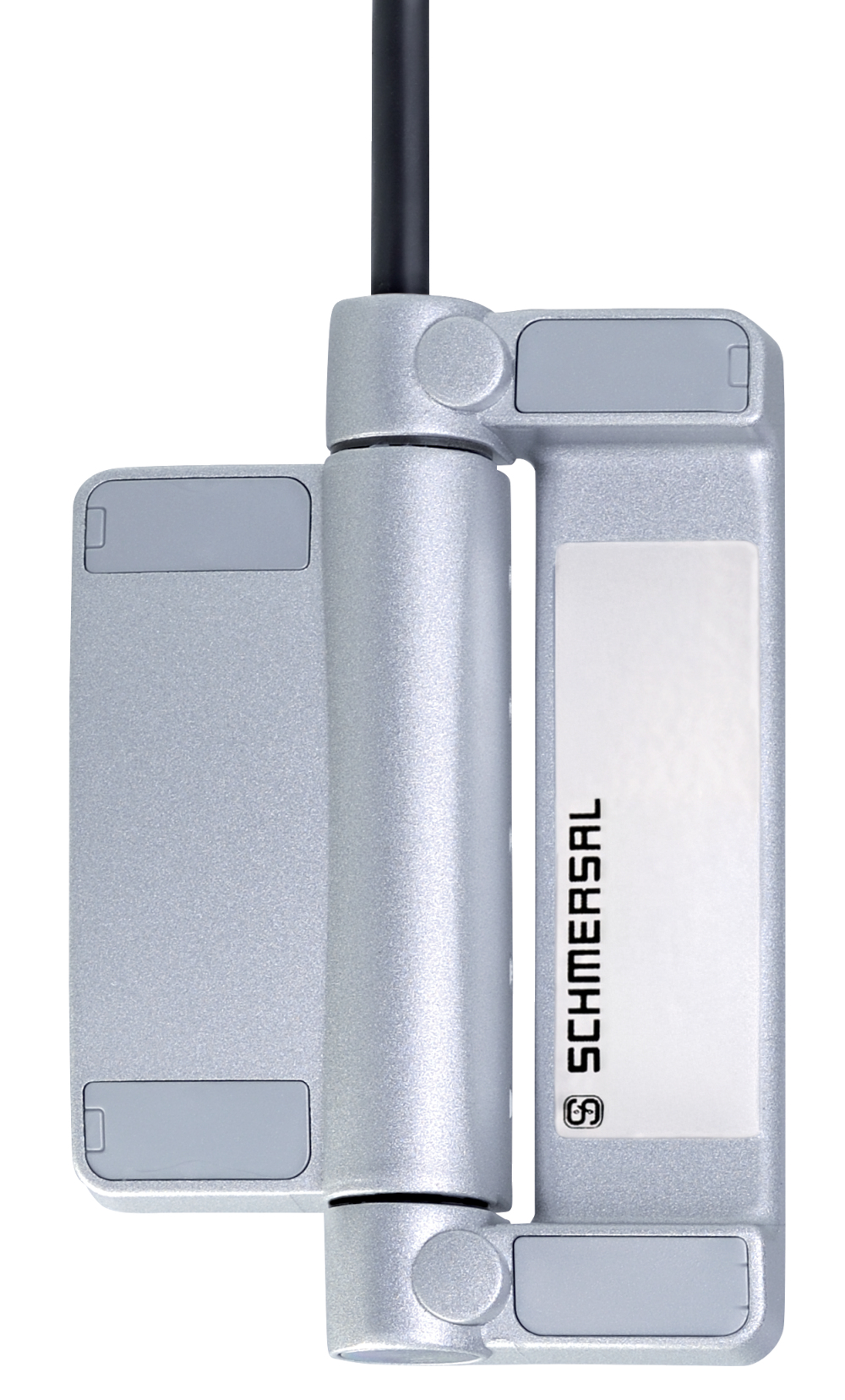

Immagine del prodotto (foto singola per catalogo)
ID: kteskf10
| 717,1 kB | .jpg | 352.778 x 584.2 mm - 1000 x 1656 px - 72 dpi
| 36,9 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 97,2 kB | .png | 74.083 x 122.414 mm - 210 x 347 px - 72 dpi
| 7,9 MB | .png | 169.249 x 280.331 mm - 1999 x 3311 px - 300 dpi
| 35,3 kB | .jpg | 74.436 x 123.47200000000001 mm - 211 x 350 px - 72 dpi
Disegno quotato disp. di base
Disegno quotato (altro)
Diagramma della corsa di azionamento
Contatto chiuso
Contatto aperto
Campo di regolazione
punto di arresto
Corsa/angolo di apertura obbligataSchema contatti
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
Esempio di applicazione Immagini Prodotto
Esempio di applicazione Immagini Prodotto
Esempio di applicazione Immagini Prodotto
103005762 TESK-SU-12L2-3M
- cavo sopra
- Angolo d' intervento regolabile
- Fissato per montaggio interno
- Cerniera standard
- Custodia di metallo
