BDF40-ST-10-LT-LT-LT-LT
BDF40-ST-10-LT-LT-LT-LT
- Flessibilità grazie alle calotte a pulsante montabili in 12 colori
- Ampi spazi aperti per una facile etichettatura
- Installazione rapida e senza errori grazie al connettore M12
Dati per l'ordine
| Codice |
BDF40-ST-10-LT-LT-LT-LT |
| Codice articolo (codice d'ordine) |
103052204 |
| EAN (European Article Number) |
4030661643939 |
| Numero eCl@ss, versione 12.0 |
27-37-12-16 |
| Numero eCl@ss, versione 11.0 |
27-37-12-16 |
| Numero eCl@ss, versione 9.0 |
27-37-12-16 |
| Numero ETIM, versione 7.0 |
EC000225 |
| Numero ETIM, versione 6.0 |
EC000225 |
Omologazioni - Prescrizioni
| Certificazioni |
cULus |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 EN IEC 60947-1 |
| Fattori climatici |
DIN EN 60068 |
| Versione |
alloggiamento di montaggio |
| Materiale della custodia |
Plastica, termoplastica rinforzata con fibra di vetro, autoestinguente |
| Posizioni utilizzate, posizione 1 |
Illuminated pushbutton, replaceable color |
| Posizioni utilizzate, posizione 2 |
Pulsante luminoso, Colore intercambiabile |
| Posizioni utilizzate, posizione 3 |
Pulsante luminoso, Colore intercambiabile |
| Posizioni utilizzate, posizione 4 |
Pulsante luminoso, Colore intercambiabile |
| Peso lordo |
215 g |
Osservazioni per la sicurezza
| Prescrizioni |
EN ISO 13849-1 |
| Durata di utilizzo |
20 Anno(i) |
Dati meccanici
| Posizione della connessione cavi |
sotto |
| Durata meccanica, dispositivi di comando |
1.000.000 manovre |
| Corsa di comando |
1 mm |
| Forza di azionamento, massima |
10 N |
| Montaggio |
Viti |
| Versione delle viti di fissaggio |
2x M5 |
| Coppia di serraggio delle viti di fissaggio del coperchio dell'alloggiamento, massima |
2,5 Nm |
Dati meccanici - Tecnologia di collegamento
| Cablaggio |
M12 (Codifica A) |
| Connettore di collegamento |
Connettore M12, 12 poli |
| Coppia di serraggio del collegamento elettrico, massima |
0,4 Nm |
Dati meccanici - Dimensioni
| larghezza |
40 mm |
| altezza |
25 mm |
| profondità |
215 mm |
Condizioni ambientali
| Grado di protezione |
IP65 |
| Temperatura ambiente |
-25 ... +65 °C |
| Resistenza alle vibrazioni |
5 g, 10 ... 500 Hz |
| resistenza a urti |
15 g / 11 ms |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
24 VDC |
| Resistenza alla tensione impulsiva nominale |
0,25 kV |
| Categoria di sovratensione |
II |
| Grado di sporco |
2 |
Dati elettrici
| Assorbimento di corrente LED (elementi di comando) |
10 mA |
| tensione d'esercizio nominale |
24 VDC |
| Categoria d'utilizzo DC-13 |
24 VDC |
| Categoria d'utilizzo DC-13 |
0,1 A |
| Protezione esterna cavo e dispositivo |
500mA FF |
| principio di comando |
Commutazione lenta |
| Frequenza di commutazione massima |
1.000 /h |
Altri dati
| Nota (applicazioni) |
Suitable for 40 mm profiles |
Fornitura
| Fornitura |
Includes one supply kit BDF40-DHS-PBC-DT and BDF40-DHS-PBC-LT |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Dichiarazione di conformità UE
Certificazione UL
Brochure
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader

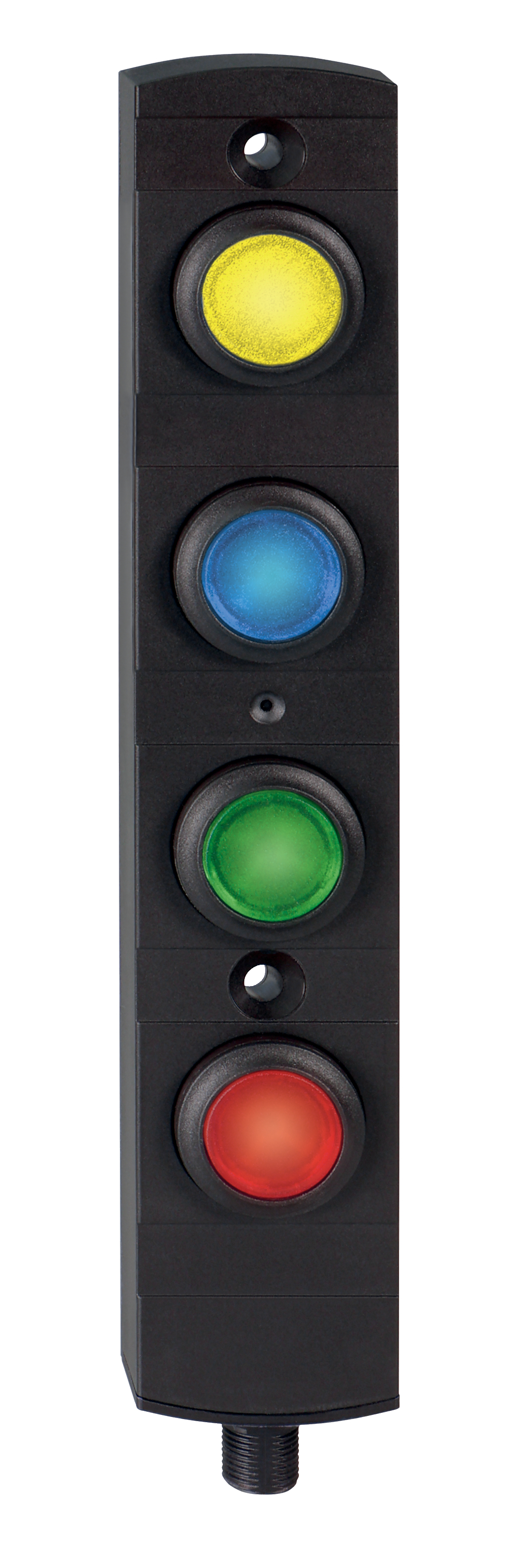

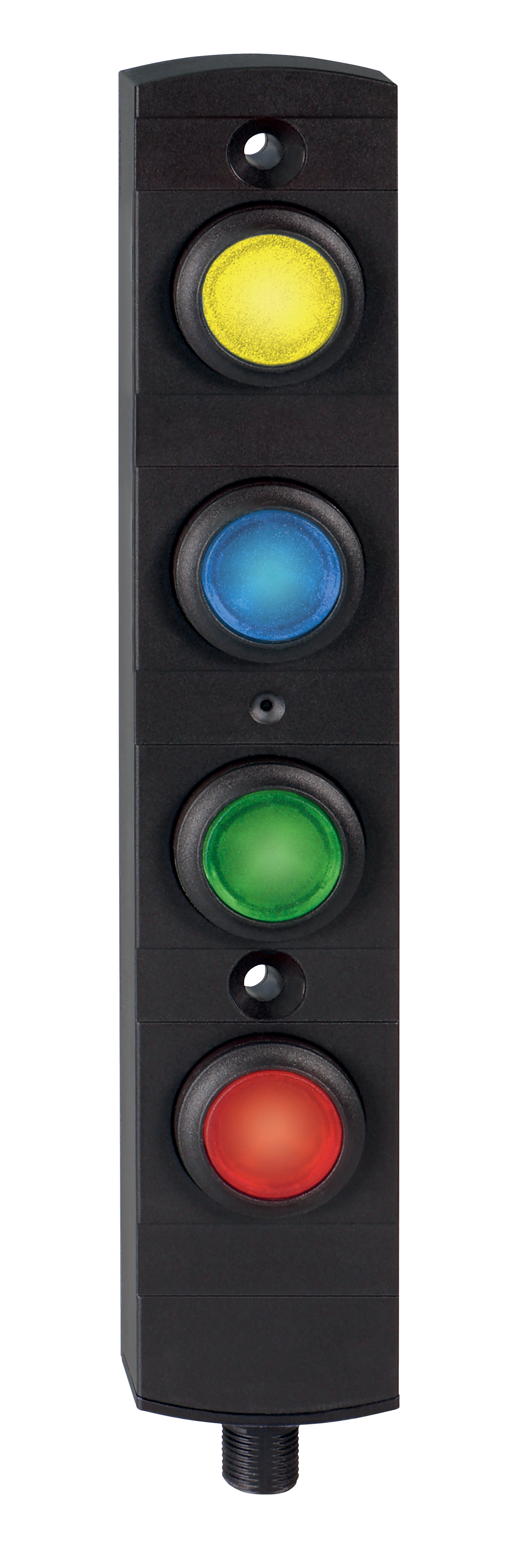

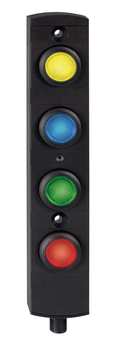

Immagine del prodotto (foto singola per catalogo)
ID: kbdf4f04
| 1,1 MB | .jpg | 352.778 x 1066.4470000000001 mm - 1000 x 3023 px - 72 dpi
| 159,9 kB | .png | 74.083 x 223.661 mm - 210 x 634 px - 72 dpi
| 22,7 kB | .jpg | 40.922000000000004 x 123.47200000000001 mm - 116 x 350 px - 72 dpi
| 18,7 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 12,3 MB | .png | 169.333 x 511.89500000000004 mm - 2000 x 6046 px - 300 dpi

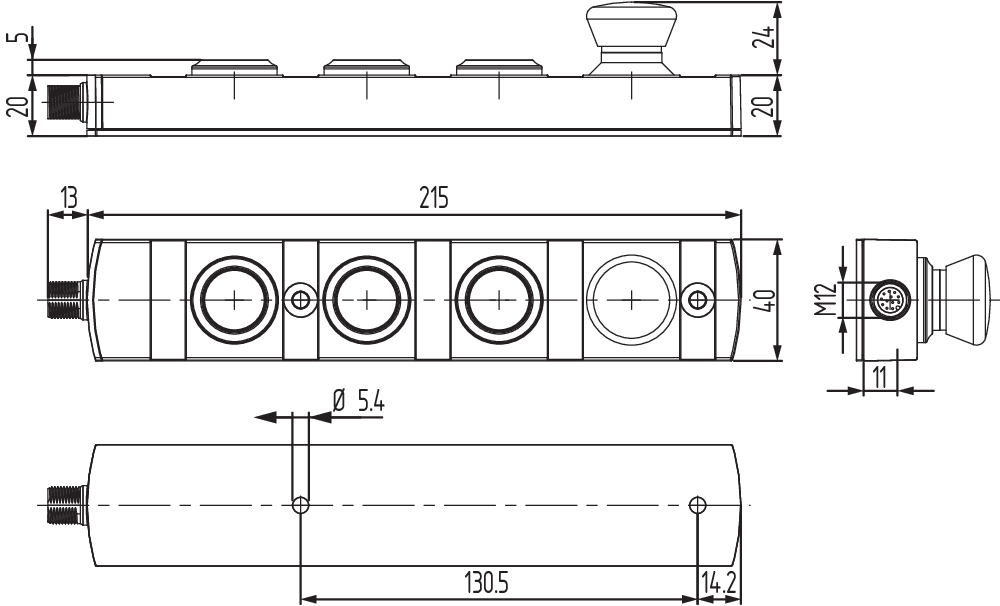

Disegno quotato disp. di base

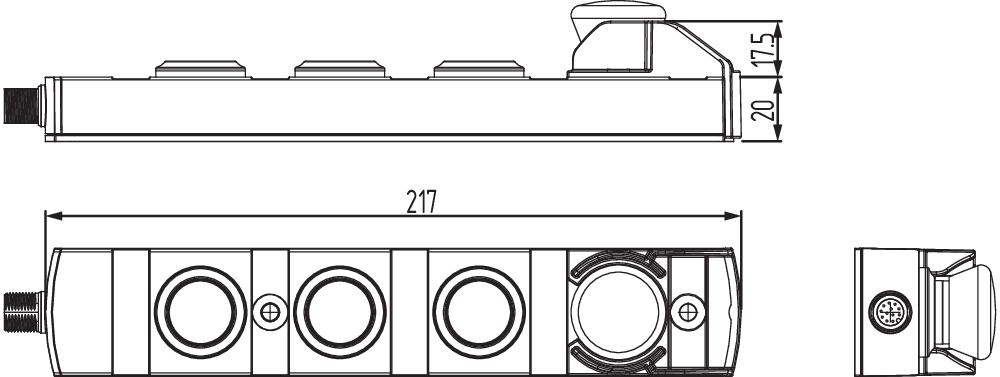

Disegno quotato disp. di base
103016593 A-K12P-M12-S-G-10M-BK-2-X-A-4-69
- Cavo di collegamento
- 12 poli
103055641 A-K12P-M12-S-G-5M-BK-2-X-A-4-69
- Cavo di collegamento
- 12 poli
103055642 A-K12P-M12-S-G-15M-BK-2-X-A-4-69
- Cavo di collegamento
- 12 poli
133057001 MS-AZM40-BDF40-L
- Connection cover for AZM40 and BDF40 or BDF20
- AZM40 hinged on the left
133057002 MS-AZM40-BDF40-R
- Connection cover for AZM40 and BDF40 or BDF20
- AZM40 hinged on the right
133056999 MS-BDF40
- Manipulation protection cover for BDF40 and BDF20
| Dichiarazione di conformità UE |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Dichiarazione: | Si dichiara con la presente che i seguenti componenti, sulla base della loro progettazione e costruzione, sono conformi ai requisiti delle direttive europee sotto elencate. |
| Denominaz. del componente: | BDF40 |
| Tipo: | vedere codice prodotto |
| Descrizione del componente: | Pannello di controllo |
| Direttive rilevanti: | Direttiva Macchine 1) | 2006/42/CE |
| Direttiva Bassa Tensione 2) | 2014/35/UE | |
| Direttiva RoHS | 2011/65/UE |
| Apposizione del marchio CE: | 1) per componenti di sicurezza contrassegnati nella targhetta con la dicitura “Safety component”, per varianti del dispositivo con funzione di arresto di emergenza 2) per dispositivi di comando senza funzione di sicurezza |
| Norme armonizzate correlate: | EN 60947-5-1:2017 EN 60947-5-5:1997 + A1:2005 + A11:2013 + A2:2017 EN ISO 13850:2015 |
| Responsabile per la documentazione tecnica: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Luogo e data di emissione: | Wuppertal, 29 Gennaio 2024 |
 |
| Firma del legale rappresentante Philip Schmersal Amministratore delegato |
