BS-H50-110-RVA
BS-H50-110-RVA
Téléchargements
- Tête rotatif à levier à galet acier inoxydable - 50 mm diamètre du galet
Exemple de commande
| Désignation de type du produit |
BS-H50-110-RVA |
| Référence d’article (n° de commande) |
153028033 |
| EAN (European Article Number) |
4030661535913 |
| eCl@ss number, version 12.0 |
27-27-06-12 |
| eCl@ss number, version 11.0 |
27-27-06-12 |
| Numéro eCl@ss, version 9.0 |
27-27-06-12 |
| ETIM number, version 7.0 |
EC001483 |
| ETIM number, version 6.0 |
EC001483 |
Caractéristiques globales
| Matériau du actionneur |
Acier inoxydable (V2A) |
| Poids brut |
277 g |
Données mécaniques
| Matériau du galet |
Acier inoxydable (V2A) |
| Etapes de positionnement pour l'actionneur |
10 ° |
Données mécaniques - Dimensions
| Largeur du galet |
18 mm |
| Diamètre du galet |
50 mm |
| Longueur du levier |
110 mm |
Filtre de langue
Fiches techniques
Brochure
Télécharger la dernière version d'Adobe Reader

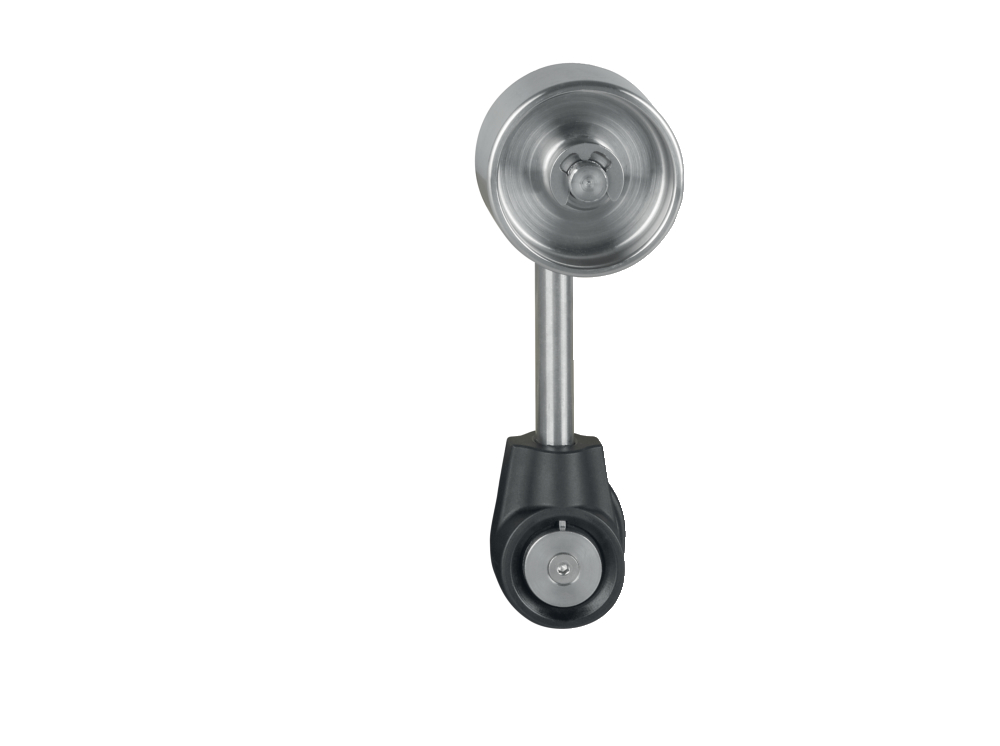

Photo du produit (photo individuelle de catalogue)
ID: khds-f18
| 69,1 kB | .jpg | 352.778 x 263.172 mm - 1000 x 746 px - 72 dpi
| 8,6 kB | .png | 74.083 x 55.386 mm - 210 x 157 px - 72 dpi
| 10,8 kB | .jpg | 123.47200000000001 x 92.075 mm - 350 x 261 px - 72 dpi
| 10,1 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 603,7 kB | .png | 169.333 x 126.238 mm - 2000 x 1491 px - 300 dpi
Plan d'encombrement actionneur
