AZM190-B5

Numéro d'article: 101029966
Archives
AZM190-B5

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Convient particulièrement bien pour le montage frontal, par exemple sur protecteurs pivotants

Exemple de commande

Référence de l'article de remplacement

101144772
Désignation de type du produit

AZM190-B5
Référence d’article (n° de commande)

101029966
EAN (European Article Number)

4030661446356
eCl@ss number, version 12.0

27-27-26-06
eCl@ss number, version 11.0

27-27-26-06
Numéro eCl@ss, version 9.0

27-27-26-06
ETIM number, version 7.0

EC001487
ETIM number, version 6.0

EC001487

Caractéristiques globales

Codage selon EN ISO 14119

faible
Poids brut

50 g

Données mécaniques

Rayon d'actionnement, min.

350 mm
Actionneur

droit

Remarque

Remarque (en général)

Rayon d'actionnement min. pour protecteurs pivotants sur le côté étroit de l'actionneur 350 mm

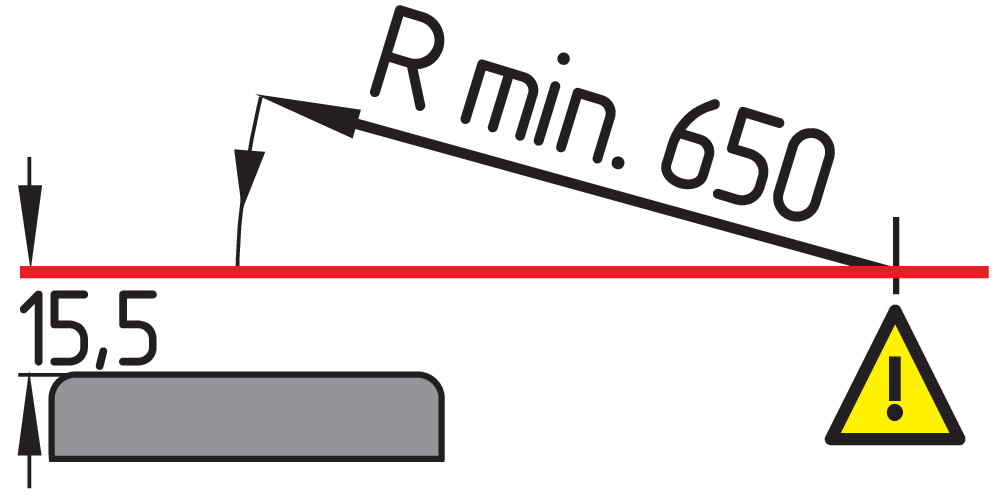

Rayon d'actionnement min. pour protecteurs pivotants sur le côté large de l'actionneur 650 mm

L'axe de rotation de la charnière doit être 25 mm plus haut que la face supérieure de l'interrupteur de sécurité

131029966 AZM190-B5
  • Convient particulièrement bien pour le montage frontal, par exemple sur protecteurs pivotants

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
