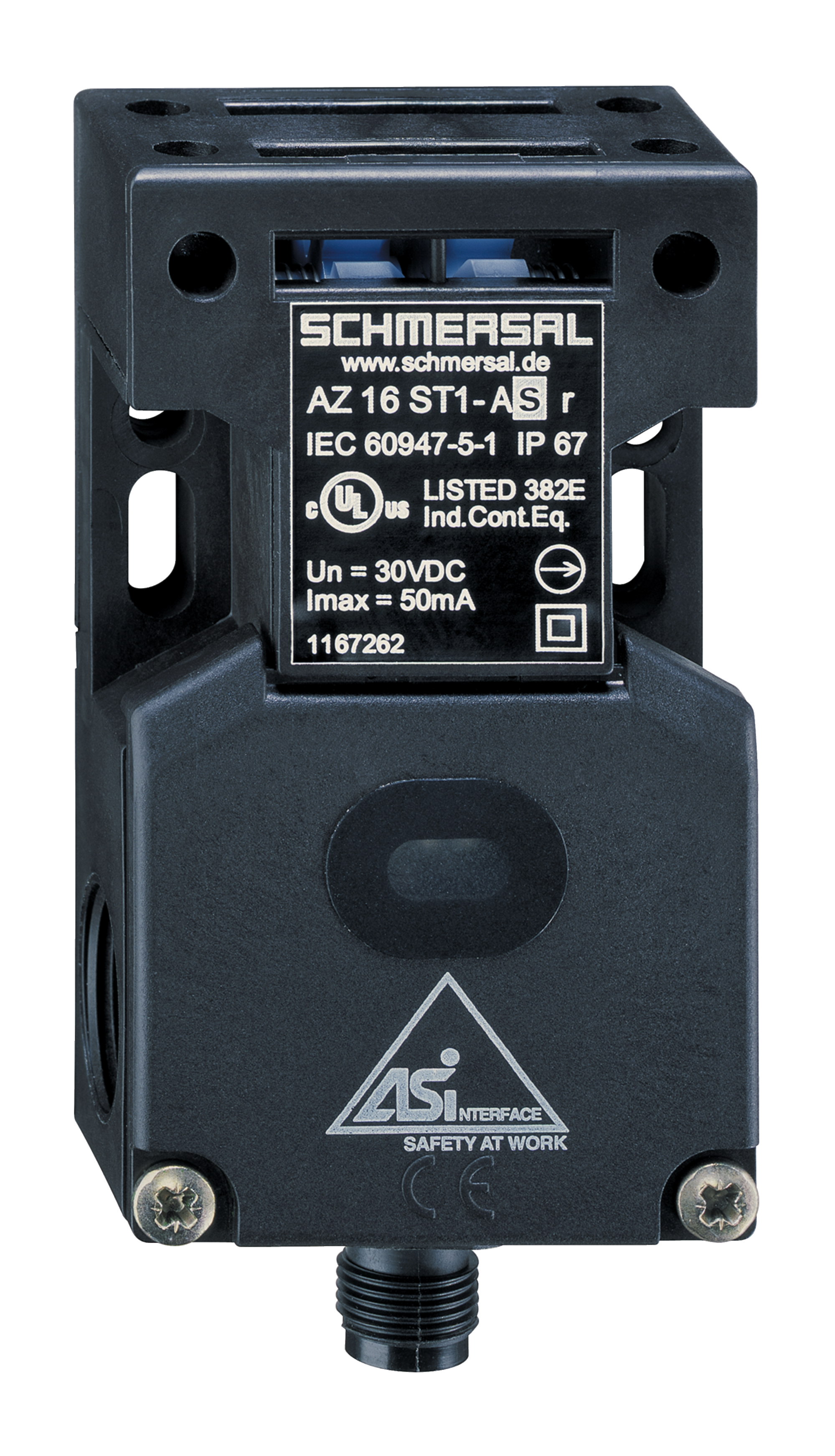

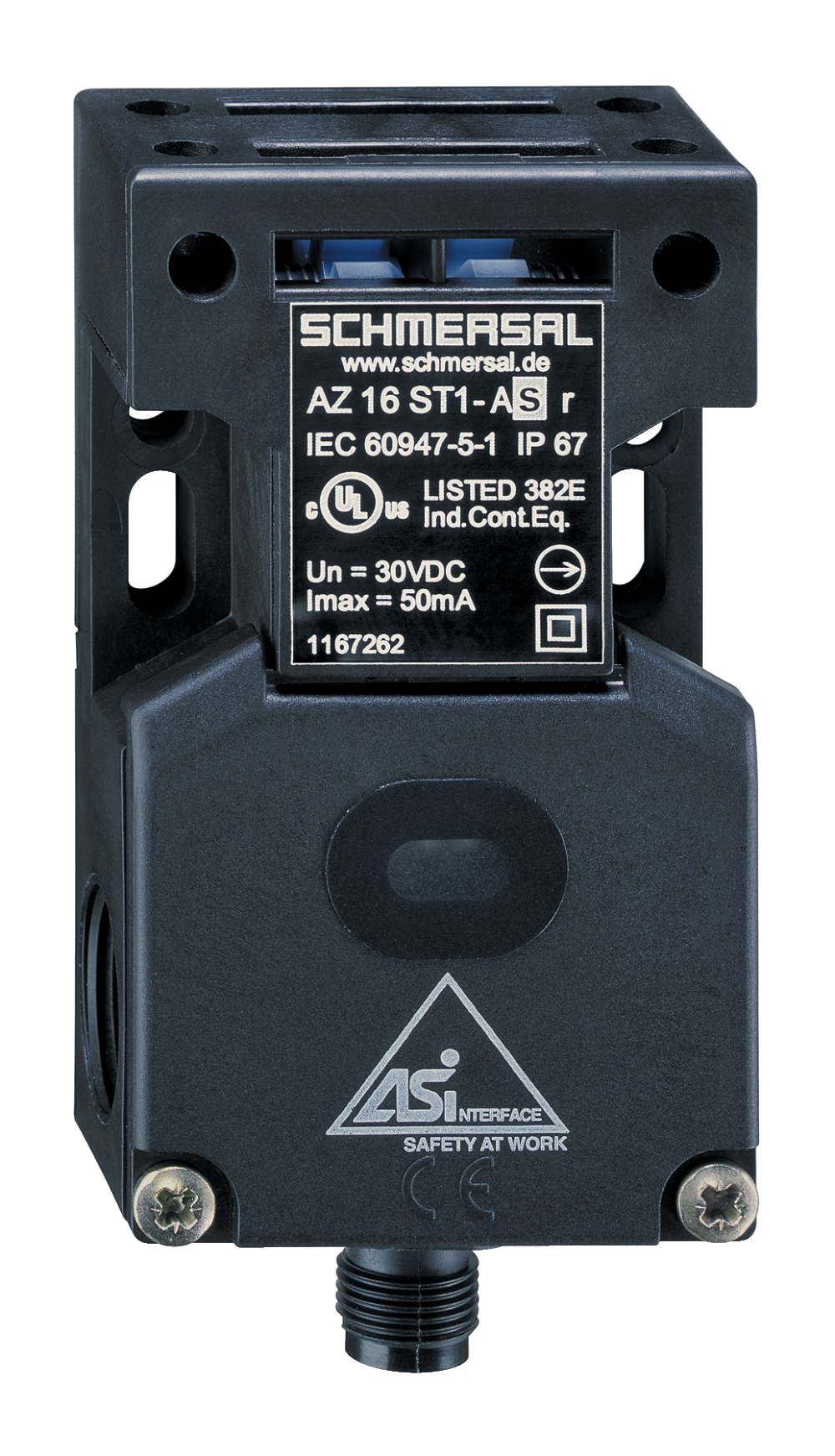

AZ 16 ST1-AS ASI-SAW

Numéro d'article: 101161809
AZ 16 ST1-AS ASI-SAW

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
Désignation produit:

AZ 16 (1)-AS (2)


(1)
ST1Raccordement par connecteur en bas
ST2Raccordement par connecteur à droite
ST3Raccordement par connecteur à gauche

(2)
Sanssans maintien
RForce de maintien 30 N
R-2254Force de maintien 5 N
Il est possible que certains appareils suivant cet exemple de commande ne soient pas livrables et/ou techniquement réalisables.
  • connecteur M12, en bas, 4 pôles
  • Boîtier plastique
  • Durée de vie élevée
  • 52 mm x 90 mm x 30 mm
  • Indication d’états AS-Interface par LED
  • Actionneur codé
  • Interrupteur de sécurité avec actionneur séparé
  • Interface AS-Interface intégrée
  • Interface AS M12 Raccordement à fiches

Exemple de commande

Désignation de type du produit

AZ 16 ST1-AS ASI-SAW
Référence d’article (n° de commande)

101161809
EAN (European Article Number)

4030661197241
eCl@ss number, version 12.0

27-27-26-02
eCl@ss number, version 11.0

27-27-26-02
Numéro eCl@ss, version 9.0

27-27-26-02
ETIM number, version 7.0

EC002592
ETIM number, version 6.0

EC002592

Homologations - Règlementations

Certificats

cULus

ASi-SaW

Caractéristiques globales

Règlementations

EN IEC 62026-2

EN ISO 13849-1

EN IEC 60947-5-1

EN IEC 61508
Matériau du boîtier

Plastique, thermoplastique renforcé de fibres de verre, auto-extinguible
Temps de réaction, max.

100 ms
Poids brut

115 g

Données générales - Caractéristiques

Force d'éjection

Oui
Afficheur intégré, état

Oui

Classification

Normes de référence

EN IEC 61508
Performance Level, jusqu'à

c
Catégorie selon EN ISO 13849

1
Valeur PFH

1,14 x 10⁻⁶ /h
Remarque (PFH valeur)

jusqu'à max. 100 000 manoeuvres/an
Safety Integrity Level (SIL), adapté pour

1
Durée d'utilisation

20 année(s)

Classification de sécurité - Exclusion de défauts

Attention:

Utilisable si l'exclusion d'une défaillance dangereuse de la mécanique à 1 canal est autorisée et si une protection antifraude suffisante est garantie.
Performance Level, jusqu'à

d
Catégorie selon EN ISO 13849

3
Valeur PFH

1,01 x 10⁻⁷ /h
Remarque (PFH valeur)

jusqu'à max. 100 000 manoeuvres/an
Safety Integrity Level (SIL), adapté pour

2
Durée d'utilisation

20 année(s)

Données mécaniques

Durée de vie mécanique, min.

1.000.000 manœuvres
force de maintien

5 N

Données mécaniques – technique de connexion

Position du raccordement par connecteur

En bas
Connecteur de raccordement

Connecteur intégré M12, 4 pôles, codage A

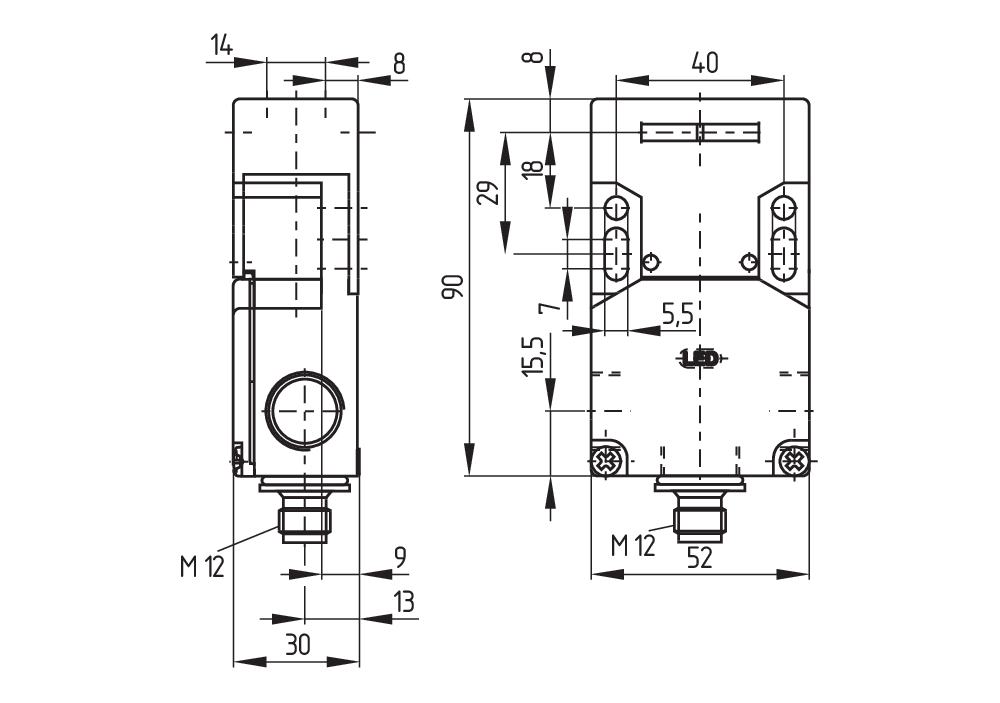

Données mécaniques - Dimensions

Longueur du capteur

30 mm
Largeur du capteur

52 mm
Hauteur du capteur

90 mm

Conditions ambiantes

Etanchéité

IP67
Ambient temperature

-25 ... +60 °C
Storage and transport temperature

-25 ... +85 °C
Degré de protection

II

Conditions ambiantes - Valeur d'isolation

Tension assignée d'isolement

32 VDC
Tension assignée de tenue aux chocs

0,8 kV
Catégorie de surtension

III
Degré d'encrassement selon VDE 0100

3

Données électriques

Consommation

50 mA

Données électriques - AS-Interface

Rated operating voltage

18 ... 31,6 VDC (Protection against polarity reversal)

Données électriques - spécification AS-interface

Profil AS-i

Safety-esclave
Version AS-i

V 2.1
Profile AS-i

S-0.B.F.E
AS-i, code ES

0x0
AS-i, code ID

0xB
AS-i, code ID 1

0xF
AS-i, code ID 2

0xE
Entrée AS-i, canal 1

Bits de données DI 0/DI 1 = transmission de code dynamique
Entrée AS-i, canal 2

Données de bits DI 2/ DI 3 = transmission de code dynamique
Bits de paramétres AS-i, P0 ... P3

Sans fonction
Remarque (Bits de paramétres AS-i)

Régler les sorties paramètres sur "1111" (0xF)
Adresse du module d’entrées AS-i

0
Remarque (adresse du module d’entrées AS-i)

Préréglée sur l'adresse 0, modifiable via le maître AS-Interface ou l’appareil d’adressage portative

Indication d'état par

Remarque (indicateurs d'état à LED)

(1) LED verte: tension d'alimentation

(2) LED rouge: erreur de communication / adresse esclave = 0

(3) LED jaune: état d'autorisation

Affectation des broches

Broche 1

AS-i +
Broche 2

n.c.
Broche 3

AS-Interface -
Broche 4

n.c.

Inclus dans la livraison

Inclus dans la livraison

Actuator must be ordered separately.
EU Conformity Declaration
Pdf
Déclaration UE de conformité LOG_COM_lo1de01s
OriginalK.A. Schmersal GmbH & Co. KG
Möddinghofe 30
42279 Wuppertal
Germany
Internet: www.schmersal.com
Déclaration:Par la présente, nous certifions que les composants identifiés ci-après répondent de par leur conception et leur construction aux exigences des Directives Européennes applicables.
Désignation du composantAZ 16 AS
Type:voir exemple de commande
Description du composant:Interrupteurs de sécurité pour protecteurs pivotants avec interface AS-i Safety at Work intégrée
Directives pertinentes:Directive Machines2006/42/CE
 Directive CEM2014/30/EU
 Directive RoHS2011/65/EU
Normes appliquées:EN 60947-5-1:2017
EN ISO 14119:2013
EN ISO 13849-1:2015
IEC 61508 parties 1-7:2010
Représentant autorisé à préparer et composer la documentation technique:Oliver Wacker
Möddinghofe 30
42279 Wuppertal
Lieu et date de l' émission:Wuppertal, le 3 août 2020
 GRA_SIG_ksig-y24
 Signature à l'effet d'engager la société
Philip Schmersal
Président Directeur Général

Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
