ACTIONNEUR AZ 15/16-B1-2177 KPL.
Numéro d'article:
101126793
ACTIONNEUR AZ 15/16-B1-2177 KPL.
Numéro d'article:
101126793
Téléchargements
ePLAN
Données
CADENAS
Données CAO
SISTEMA
Données
- Pour des protecteurs légers, mal guidés
Exemple de commande
| Désignation de type du produit |
ACTIONNEUR AZ 15/16-B1-2177 KPL. |
| Référence d’article (n° de commande) |
101126793 |
| EAN (European Article Number) |
4030661277943 |
| eCl@ss number, version 12.0 |
27-27-26-06 |
| eCl@ss number, version 11.0 |
27-27-26-06 |
| Numéro eCl@ss, version 9.0 |
27-27-26-06 |
| ETIM number, version 7.0 |
EC001487 |
| ETIM number, version 6.0 |
EC001487 |
Caractéristiques globales
| Codage selon EN ISO 14119 |
faible |
| Matériau du actionneur |
Acier inoxydable (V2A) |
| Poids brut |
20 g |
Données mécaniques
| Rayon d'actionnement, min. |
150 mm |
| Actionneur |
droit rigide |
Remarque
| Remarque (en général) |
Rayon d'actionnement min. pour dispositifs de protection pivotants 160 mm L'axe de rotation de la charnière doit être 11 mm plus haut que la face supérieure de l'interrupteur de sécurité |
Filtre de langue
Fiches techniques
Mode d'emploi et déclaration de conformité
Télécharger la dernière version d'Adobe Reader

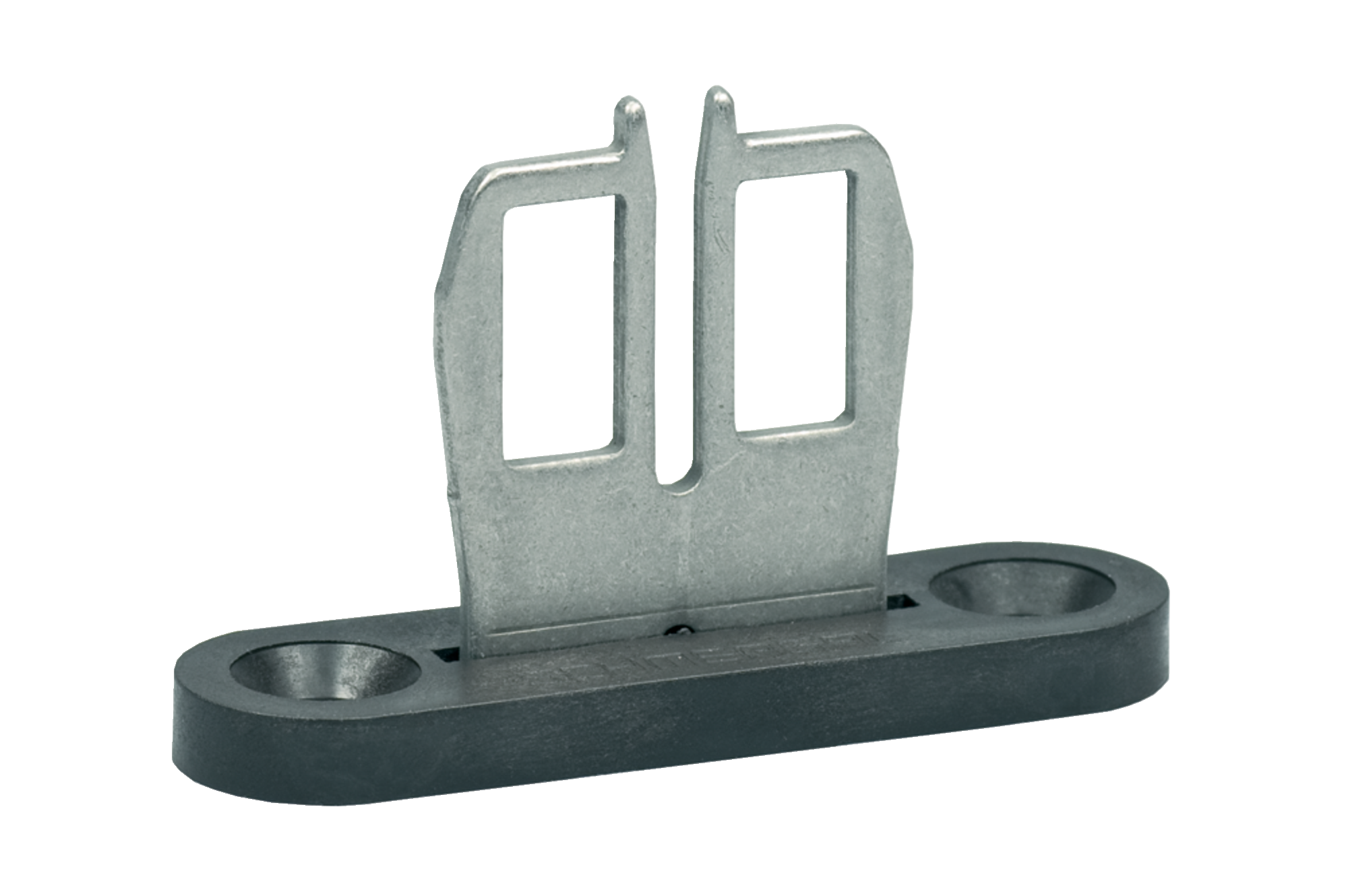

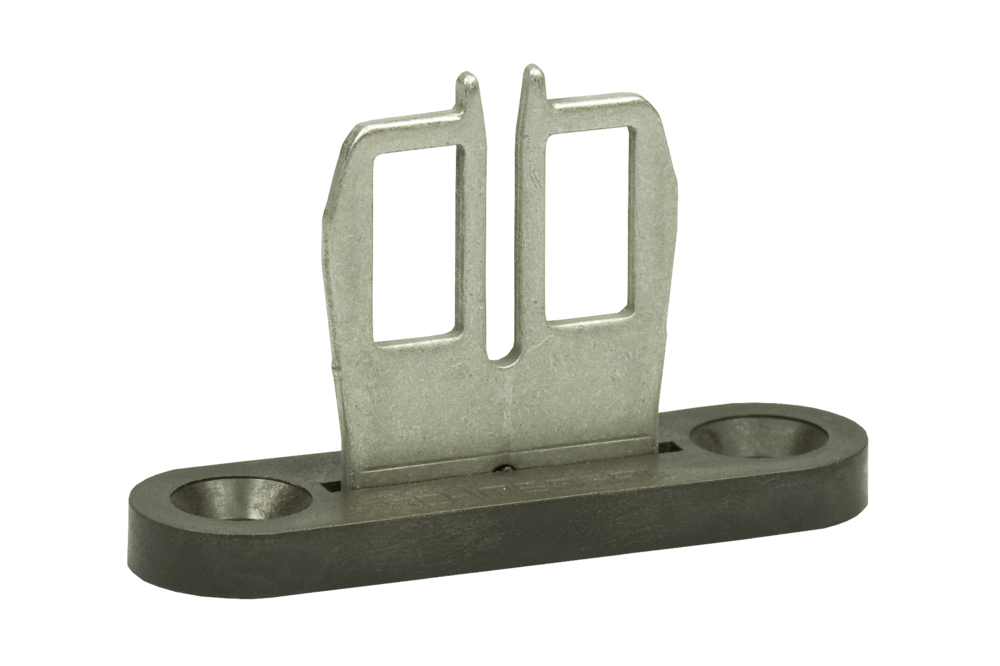

Photo du produit (photo individuelle de catalogue)
Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
