UV3H 431Y
UV3H 431Y
Téléchargements
- 1 Entrée de câble M 20 x 1.5
- Boîtier métallique
- 1 Contact
- 62 mm x 58 mm x 50 mm (composant de base)
- Points de commutation et type de contact réglables
- Tête de manœuvre réglable de 4 x 90º
- Actionneur réglable de 360° en continu
- L'actionneur peut être retourné de 180° sur l'axe
Exemple de commande
| Désignation de type du produit |
UV3H 431Y |
| Référence d’article (n° de commande) |
101060481 |
| EAN (European Article Number) |
4030661044767 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| Numéro eCl@ss, version 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Homologations - Règlementations
| Certificats |
cULus |
Caractéristiques globales
| Règlementations |
EN IEC 60947-5-1 |
| Mode d’action |
mécanique |
| Forme du poussoir |
galet |
| Matériau du boîtier |
alliage léger,injecté |
| Matériau du revêtement du boîtier |
laquée |
| Poids brut |
400 g |
Données générales - Caractéristiques
| Nombre de contacts NF |
1 |
Données mécaniques
| Actionneur |
tête rotatif à levier à galet |
| Matériau du galet |
Plastique |
| Durée de vie mécanique, min. |
10000000 manœuvres |
| Angle d'attaque, à gauche |
30 ° |
| Angle d'attaque, à droite |
30 ° |
| Course d'ouverture des contacts |
2 x 1,5 mm |
| Vitesse d'attaque, min. |
1 mm/min |
| Vitesse d'attaque, max. |
3 m/s |
| Remarque (vitesse d'attaque) |
Vitesse d'attaque pour un angle d'attaque vertical sur le poussoir |
Données mécaniques – technique de connexion
| Connecteur de raccordement |
Raccord fileté M20 x 1.5 |
| Section du câble, min. |
1,5 mm² |
| Section du câble, max. |
2,5 mm² |
| Remarque (section du câble) |
Toutes les indications relatives à la section du câble sont embouts compris. |
| Section des conducteurs |
13 AWG |
Données mécaniques - Dimensions
| Longueur du capteur |
50 mm |
| Largeur du capteur |
62 mm |
| Hauteur du capteur |
154 mm |
| Largeur du galet |
8 mm |
| Diamètre du galet |
36 mm |
Conditions ambiantes
| Etanchéité |
IP65 |
| Ambient temperature |
-20 ... +60 °C |
Conditions ambiantes - Valeur d'isolation
| Tension assignée d'isolement |
500 V |
Données électriques
| Courant nominal thermique |
16 A |
| Elément de commutation |
Contact de rupture |
| Principe de commutation |
contacts à action dépendante |
| Matériau des contacts, électriques |
Argent |
Remarque
| Remarque (en général) |
Sur demande, le type de contact et le point de commutation sont réglés avant la livraison. |
Filtre de langue
Fiches techniques
Mode d'emploi (annexe/guide raccourci)
Déclaration de conformité CE
Certificat UL
Télécharger la dernière version d'Adobe Reader

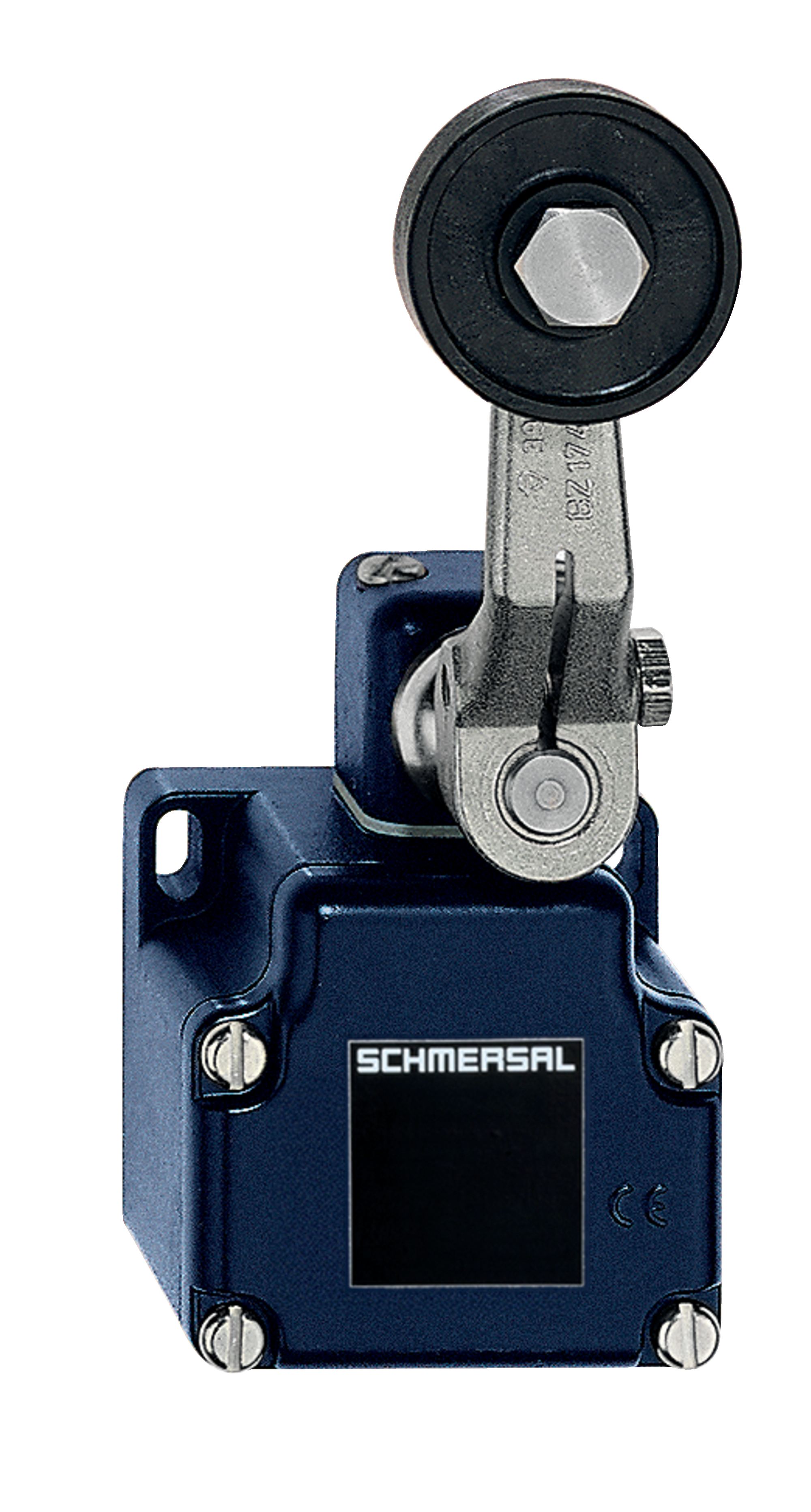

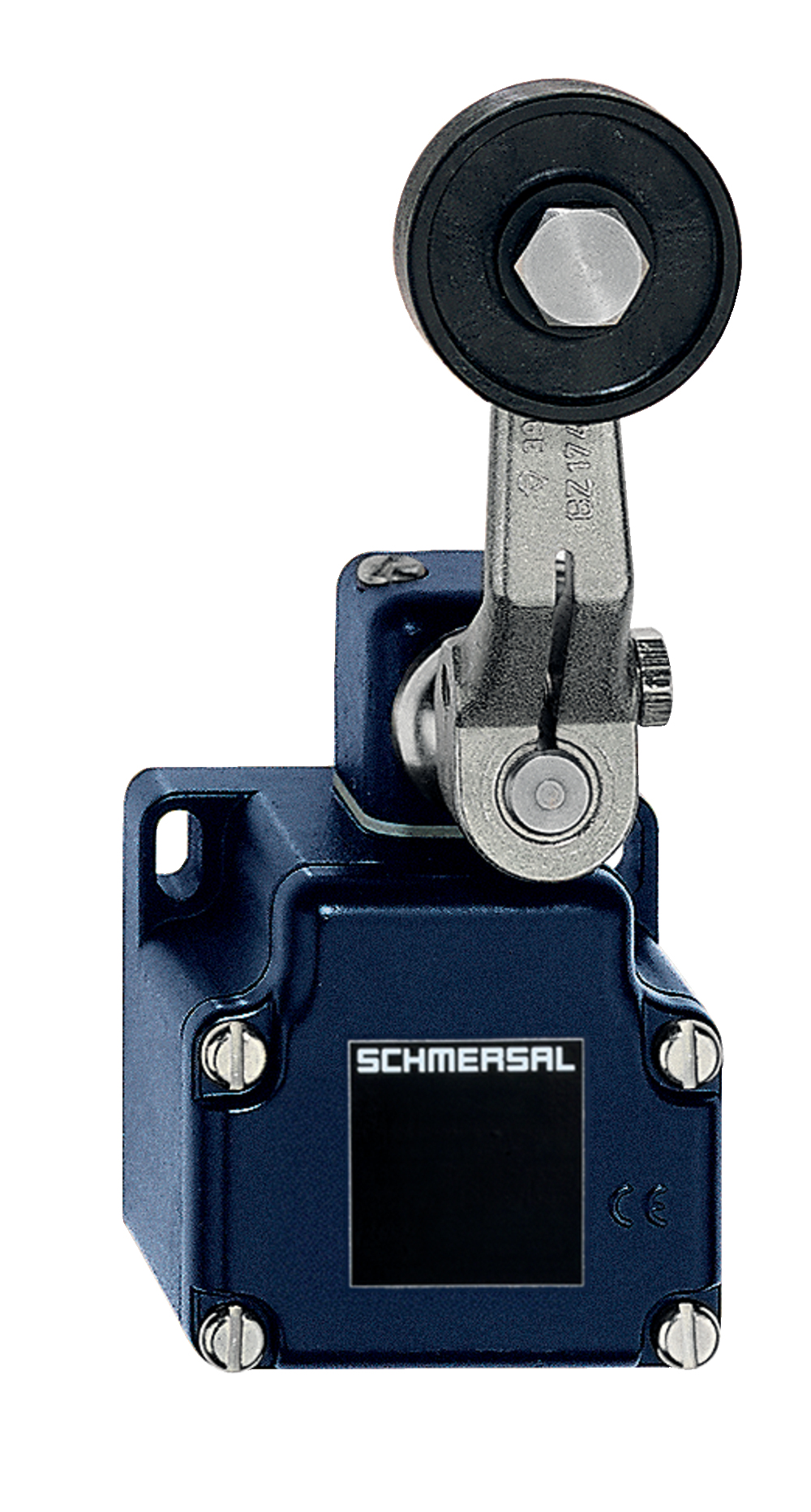

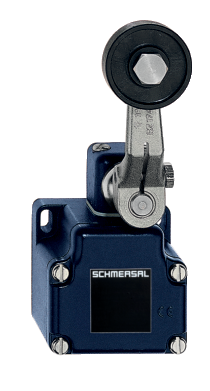

Photo du produit (photo individuelle de catalogue)
ID: ku43hf13
| 805,1 kB | .jpg | 352.778 x 657.931 mm - 1000 x 1865 px - 72 dpi
| 99,2 kB | .png | 74.083 x 137.936 mm - 210 x 391 px - 72 dpi
| 28,8 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 8,0 MB | .png | 166.55700000000002 x 310.713 mm - 2000 x 3731 px - 305 dpi
| 37,7 kB | .jpg | 66.322 x 123.47200000000001 mm - 188 x 350 px - 72 dpi
Plan d'encombrement composant de base
Plan d'encombrement actionneur
Diagramme des contacts
Contact fermé
Contact ouvert
Plage de réglage
Point de maintien
Course/angle d'ouverture forcéeDiagramme de contact
Surveillance du verrouillage Selon ISO 14119
contact NF à manoeuvre positive d'ouverture
actionné
non actionné
contact NO
contact NF
Principe de fonctionnement
Principe de fonctionnement
