LEV-U14-B50-150-RVA
LEV-U14-B50-150-RVA
- Levier de déport de bande avec galet en acier inoxydable diamètre 50 mm
Exemple de commande
| Désignation de type du produit |
LEV-U14-B50-150-RVA |
| Référence d’article (n° de commande) |
103012919 |
| EAN (European Article Number) |
4030661506579 |
| eCl@ss number, version 12.0 |
27-27-06-12 |
| eCl@ss number, version 11.0 |
27-27-06-12 |
| Numéro eCl@ss, version 9.0 |
27-27-06-12 |
| ETIM number, version 7.0 |
EC001483 |
| ETIM number, version 6.0 |
EC001483 |
Caractéristiques globales
| Poids brut |
601 g |
Données mécaniques
| Matériau du galet |
Acier inoxydable (V2A) |
Données mécaniques - Dimensions
| Longueur du galet |
160 mm |
| Diamètre du galet |
50 mm |

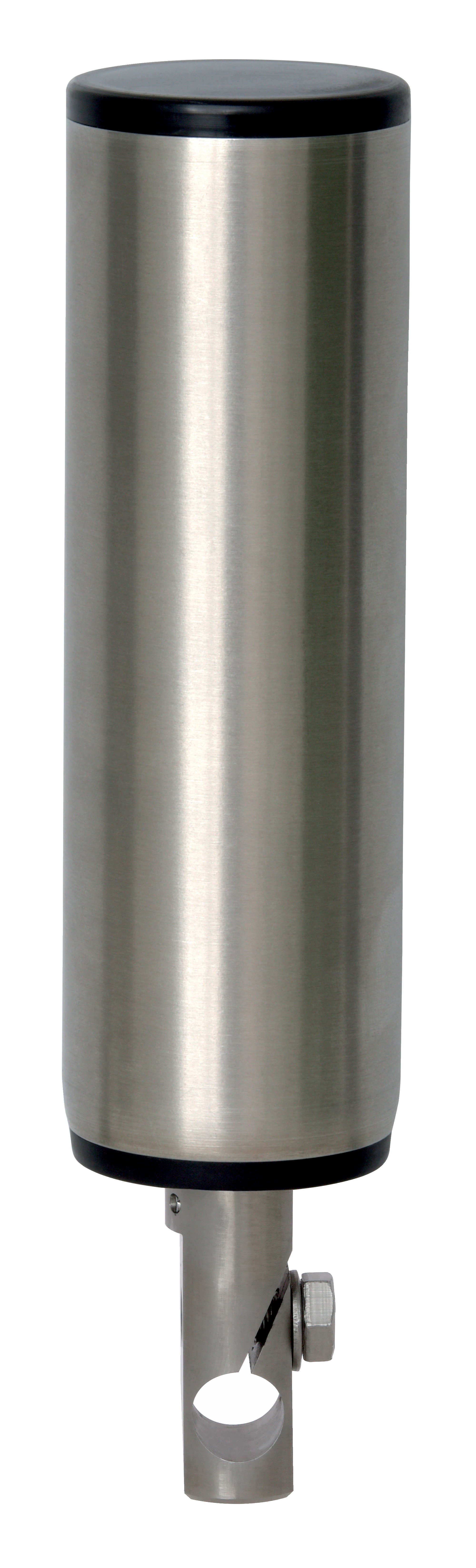

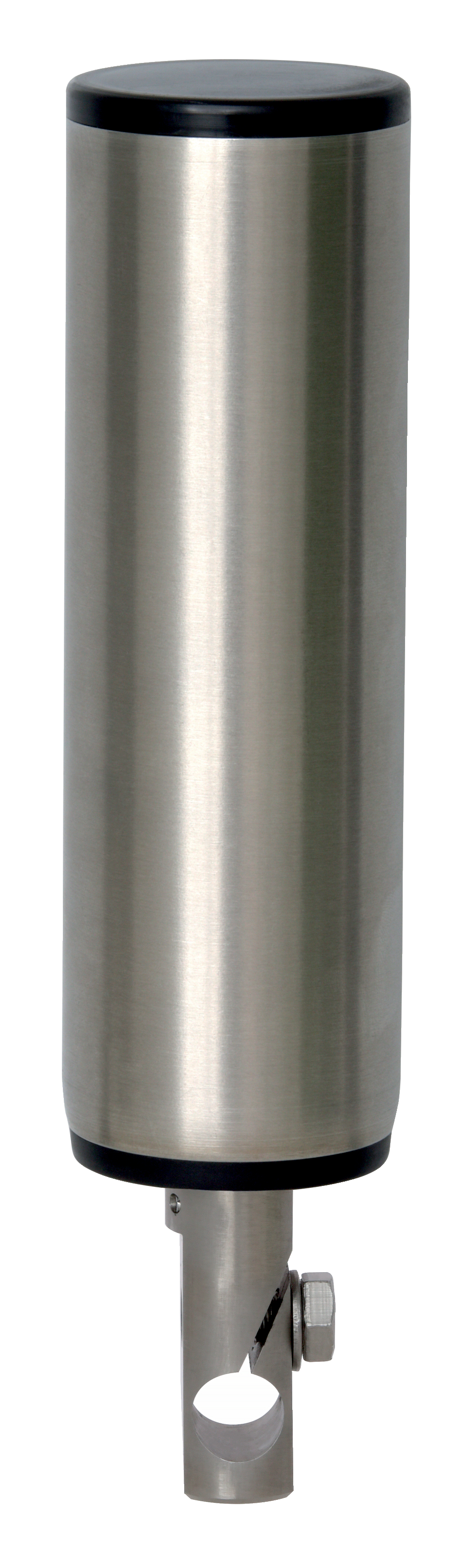

Photo du produit (photo individuelle de catalogue)
ID: khebef05
| 119,5 kB | .png | 74.083 x 243.769 mm - 210 x 691 px - 72 dpi
| 1,7 MB | .jpg | 352.778 x 1161.344 mm - 1000 x 3292 px - 72 dpi
| 18,7 kB | .jpg | 37.394 x 123.47200000000001 mm - 106 x 350 px - 72 dpi
| 22,5 kB | .png | 74.083 x 74.083 mm - 210 x 210 px - 72 dpi
| 20,8 MB | .png | 169.333 x 557.53 mm - 2000 x 6585 px - 300 dpi

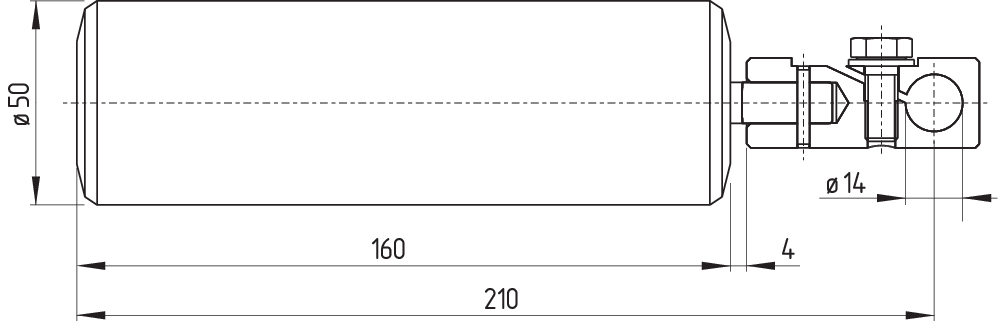

Plan d'encombrement actionneur
Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne
Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
