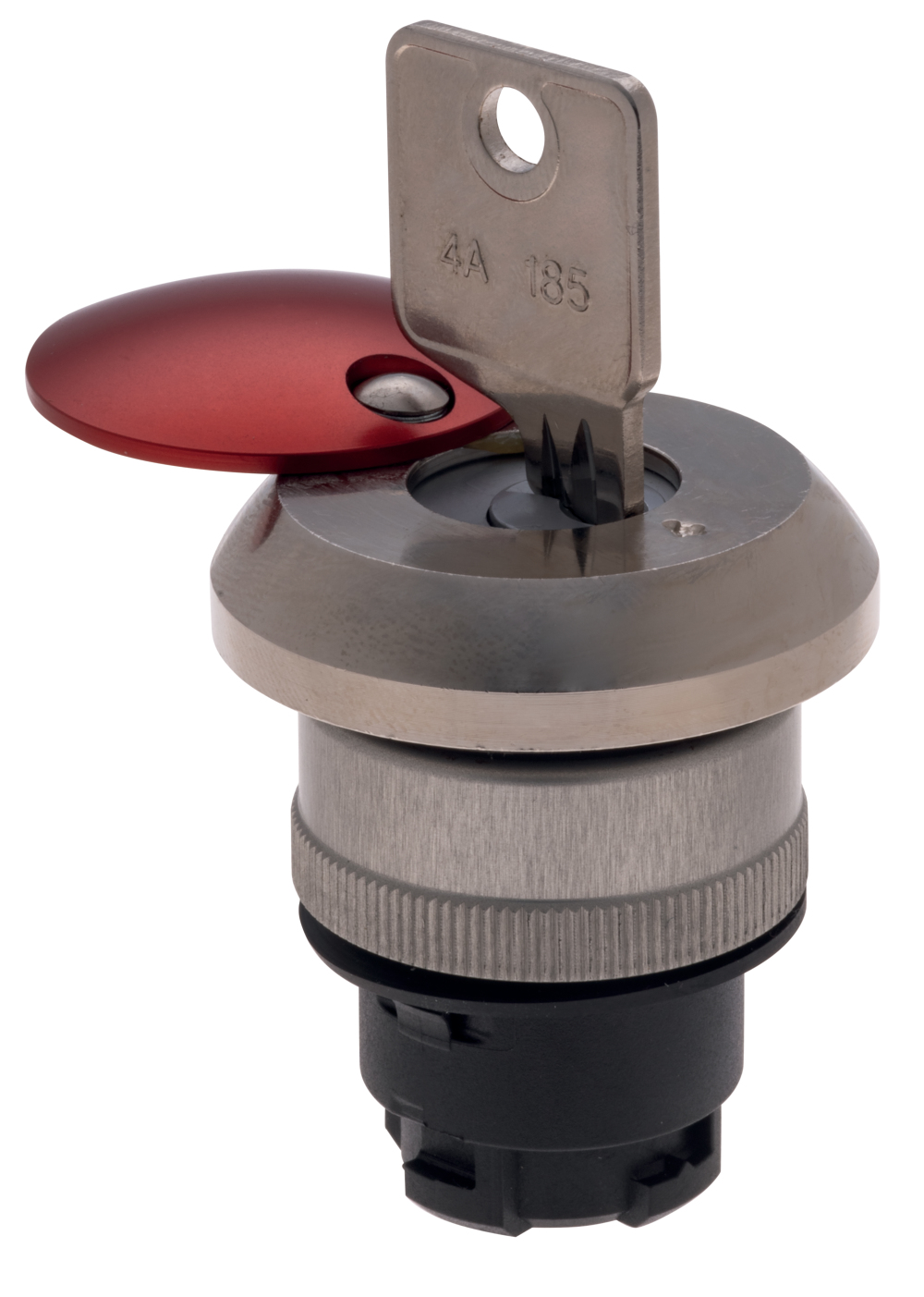

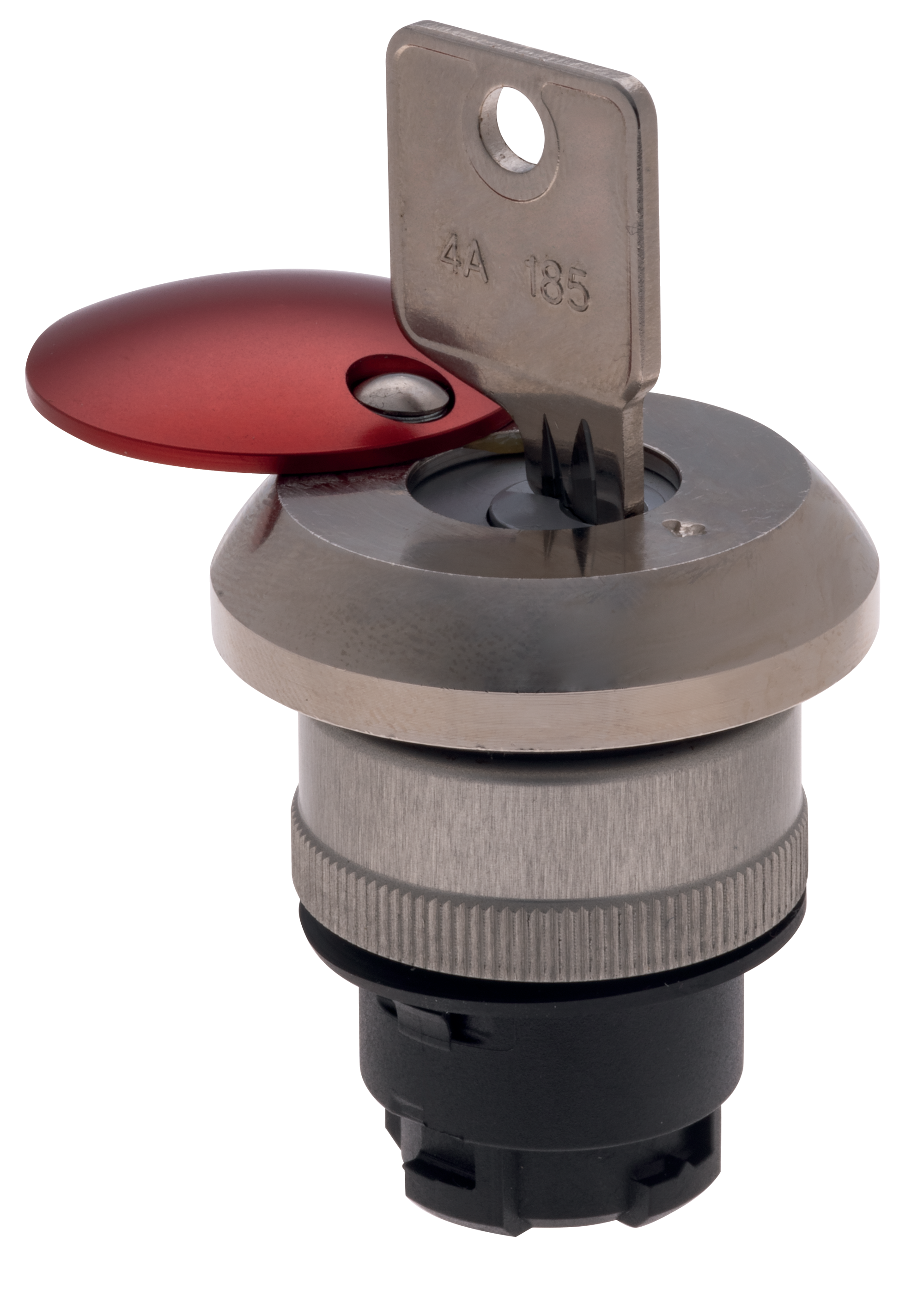

EDRRS40RT/EFR.EDRRS

Numéro d'article: 103007005
Archives
EDRRS40RT/EFR.EDRRS

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Diamètre d'encastrement Ø 22,3 mm
  • Bouton métallique
  • Déverrouillage à clé
  • Profondeur de 35 mm
  • Etanchéité IP65

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

EDRRS40RT/EFR.EDRRS
Référence d’article (n° de commande)

103007005
EAN (European Article Number)

4030661448602
eCl@ss number, version 12.0

27-37-12-12
eCl@ss number, version 11.0

27-37-12-12
Numéro eCl@ss, version 9.0

27-37-12-12
ETIM number, version 7.0

EC001038
ETIM number, version 6.0

EC001038

Caractéristiques globales

Règlementations

EN ISO 13850

EN 60947-5-1

EN 60947-5-5

EN 60947-1
Exécution

Montage sur plaque frontale

Emergency stop pushbutton
Modèle

External jump mechanism
Conditions de montage (mécaniques)

au choix
Matériau de l' élément d'actionnement

Aluminium, anodised
Brass, coated
Matériau de l'anneau frontal

Aluminium - anodisé
Couleur de l'élément de commande

red and silver
Couleur de l'anneau frontal

Argent
Poids brut

60 g

Données générales - Caractéristiques

Montage sur plaque frontale

Oui
Fonctions de sécurité

Oui
Mécanisme à rupture brusque extérieur

Oui
Number of contact elements, maximum

2

Données mécaniques

Réarmement

Key draw unlatching
Durée de vie mécanique, interrupteur d'arrêt d'urgence

100000 manœuvres
Course totale

5 mm
Fixation

Embase de fixation ELM
Couple de serrage des vis

0,6 Nm
Typical actuating force of the emergency stop button

25 N

Données mécaniques - Dimensions

Mounting height

29 mm
Note (Mounting height)

Height in front of the front panel.
Diamètre du capuchon

37,5 mm
diamètres pour les têtes d'actionnement

39 mm
Mounting diameter

22,3 mm
Hauteur avec clef insérée

35 mm
Epaisseur de la plaque frontale, min.

1 mm
Epaisseur de la plaque frontale, max.

6 mm
Dimension d'encastrement

50 x 40 mm

Conditions ambiantes

Etanchéité

IP65
Tenue aux chocs mécaniques

30 g / 18 ms

Données électriques

Switching frequency of the emergency stop button, maximum

600 /h

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

La bride de montage ELM est comprise dans la livraison

Scope of delivery with spring element EFR.EDRRS, grounding connection

Schmersal, Inc., 15 Skyline Drive, NY 10532 Hawthorne

Les données et les valeurs ont été soigneusement vérifiées. Les illustrations peuvent être différentes de l'original. Vous trouverez d'avantage de caractéristiques techniques dans les manuels d’instructions. Sous réserve de modifications techniques et errata.
