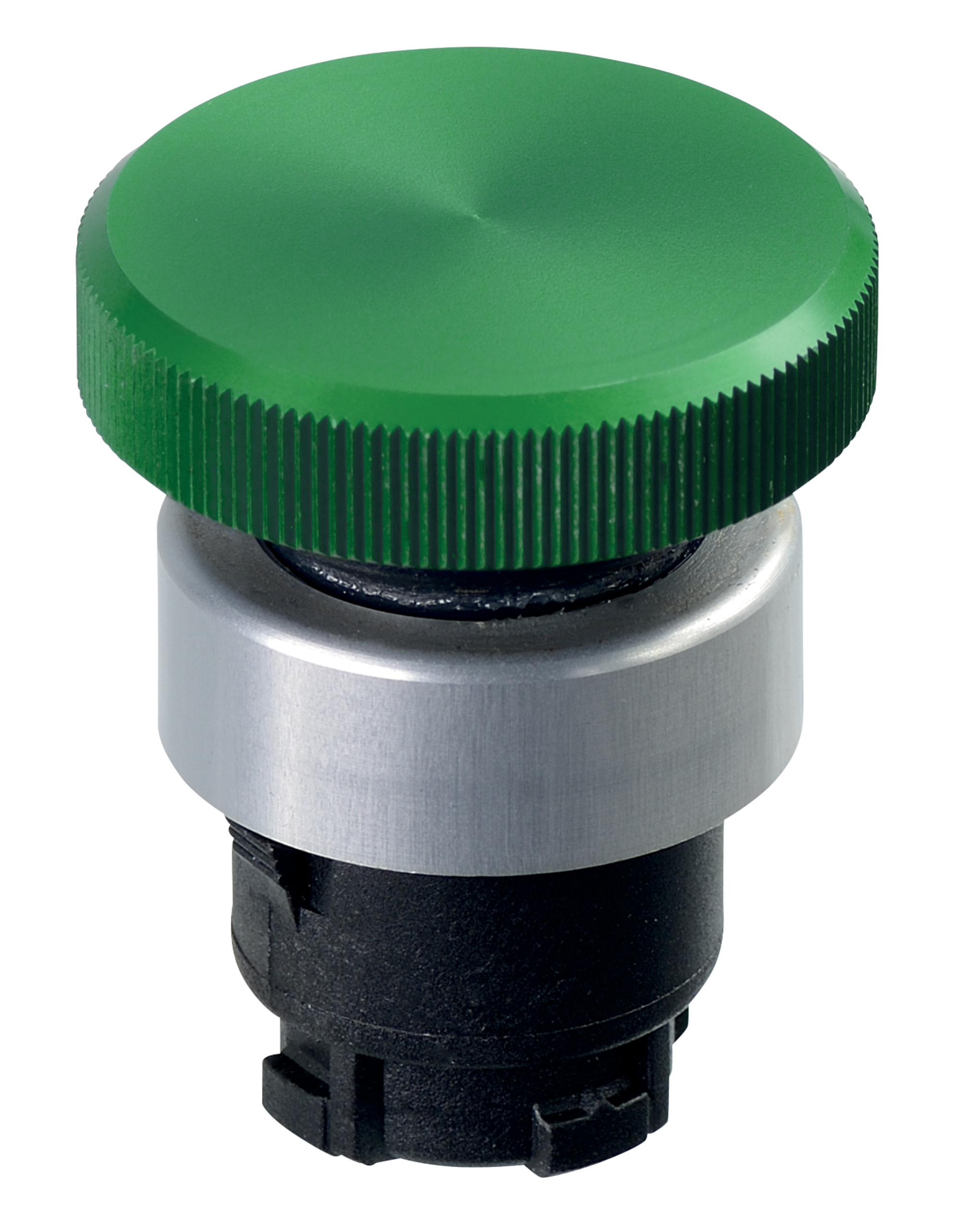

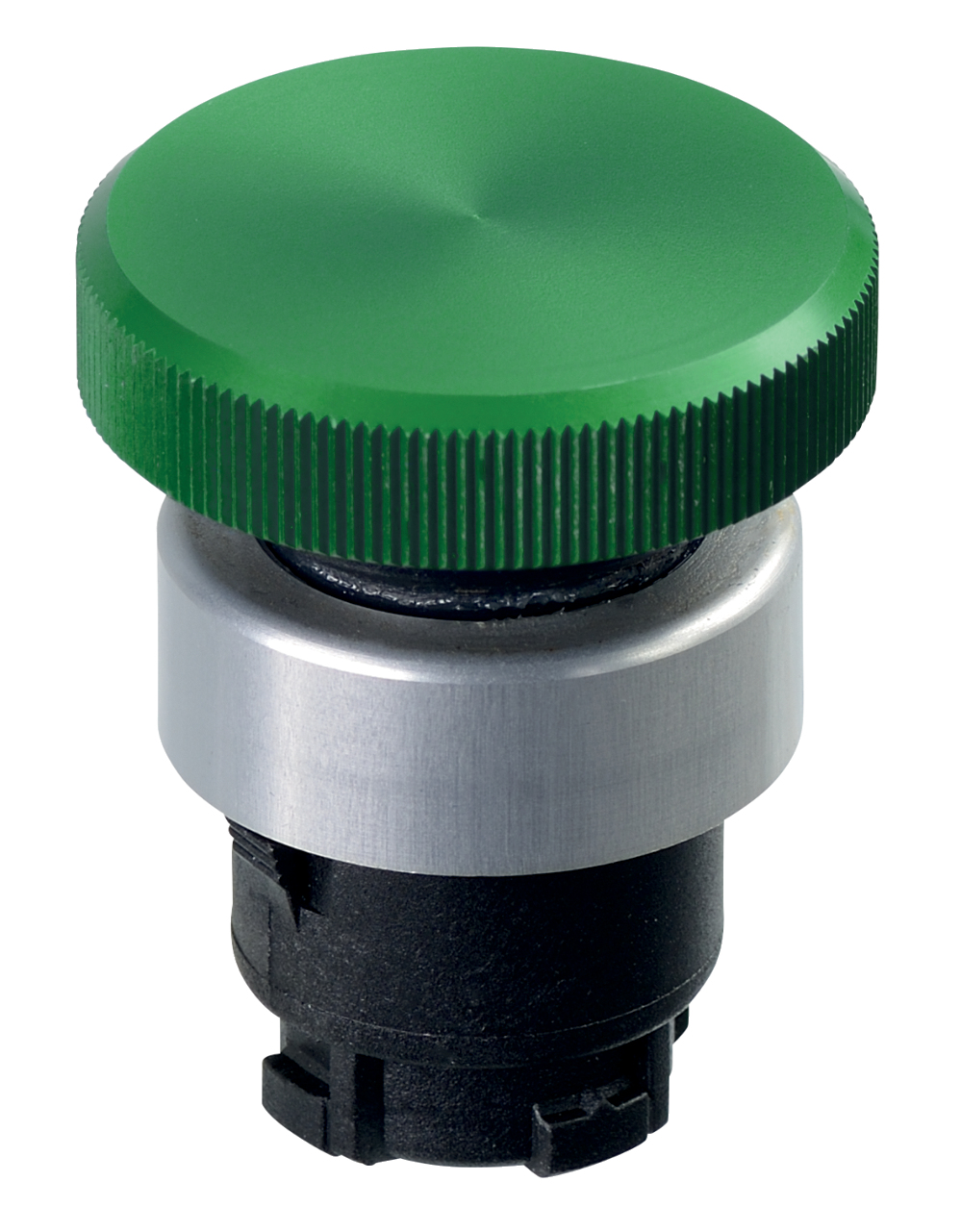

EDR35GN

Numéro d'article: 101006353
Archives
EDR35GN

Téléchargements

ePLAN Données
CADENAS Données CAO
SISTEMA Données
  • Diamètre d'encastrement Ø 22,3 mm
  • Etanchéité IP65
  • Boîtier en aluminium

Exemple de commande

Note (disponibilité)

Plus disponible!
Désignation de type du produit

EDR35GN
Référence d’article (n° de commande)

101006353
EAN (European Article Number)

4030661464848
eCl@ss number, version 12.0

27-37-12-12
eCl@ss number, version 11.0

27-37-12-12
Numéro eCl@ss, version 9.0

27-37-12-12
ETIM number, version 7.0

EC001038
ETIM number, version 6.0

EC001038

Caractéristiques globales

Règlementations

EN ISO 13850
Exécution

Pushbutton

Montage sur plaque frontale
Modèle

Ronde
Conditions de montage (mécaniques)

au choix
Type d'obturation

Membrane

Joints labiaux

Joints plats
Matériau de l' élément d'actionnement

Aluminium, anodised
Matériau de l'anneau frontal

Aluminium - anodisé
Couleur de l'élément de commande

vert
Couleur de l'anneau frontal

Argent
Poids brut

50 g

Données générales - Caractéristiques

bride de fixation

Oui
Disponible avec maintien

Oui
Isolation totale

Oui
Nombre de positions de commutation

1
Number of contact elements, maximum

3

Données mécaniques

Réarmement

Déverrouillage de rotation
Durée de vie mécanique, organes de commande

100000 manœuvres
Fixation

Embase de fixation EFM
Couple de serrage des vis

0,6 Nm
Typical actuating force of the push button

2 N
Actuating stroke, minimum

4 mm
Actuating stroke, maximum

5 mm

Données mécaniques - Dimensions

diamètres pour les têtes d'actionnement

35 mm
Diamètre de l'anneau frontal

29,5 mm
Mounting diameter

22,3 mm
Epaisseur de la plaque frontale, min.

1 mm
Epaisseur de la plaque frontale, max.

6 mm
Dimension d'encastrement

50 x 60 mm

Conditions ambiantes

Etanchéité

IP65
Ambient temperature

-25 ... +75 °C
Tenue aux vibrations selon EN 60068-2-6

5 g

Tenue aux chocs mécaniques

<50 g (EN 60068-2-27)

Données électriques

Switching frequency of the command device, maximum

1000 /h

Inclus dans la livraison

Remarque (compris dans la livraison, nombre et type)

La bride de montage EFM est comprise dans la livraison
